钢结构生产流程图
材料进场（采购部）
物资部验收
接料（下料组）
下料
腹板，翼缘板连结板，端板，肋板
（数控直条切割机2台）（半自动割2台
2台剪板机）
下料部较正质安部验收
质安部验收钻孔
接料（组立组）（数控平面钻1台）
（数控组立机1台）摇臂钻2台，一台电焊机，磁力钻2台
組立
质安部验收
埋伏焊焊接质安部
2台焊机质安部验收
矫正
1台矫正机
质安部检查
喷沙除锈

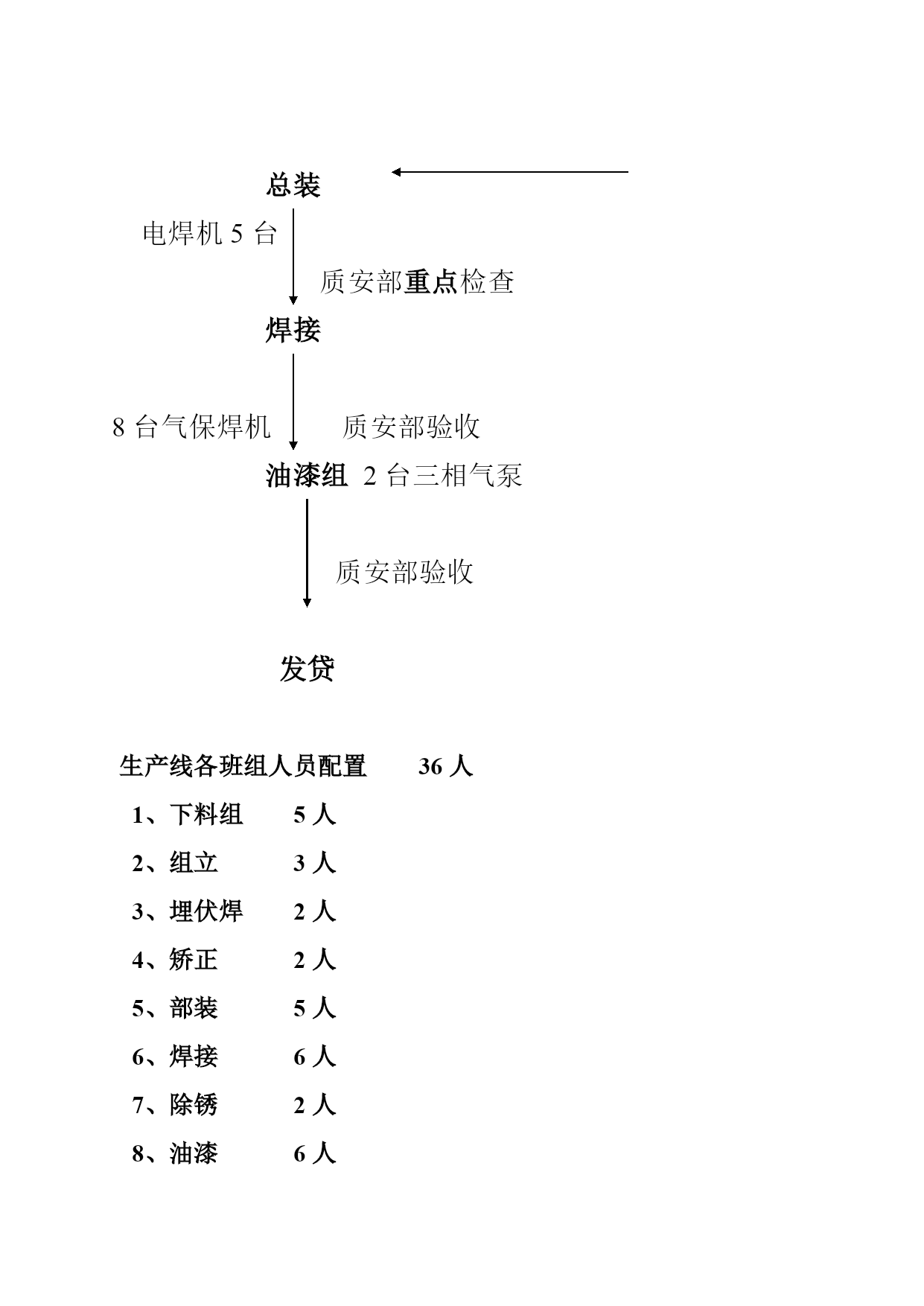

总装
电焊机5台
质安部重点检查
焊接

8台气保焊机质安部验收
油漆组2台三相气泵

质安部验收

发贷

生产线各班组人员配置36人
1、下料组5人
2、组立3人
3、埋伏焊2人
4、矫正2人
5、部装5人
6、焊接6人
7、除锈2人
8、油漆6人

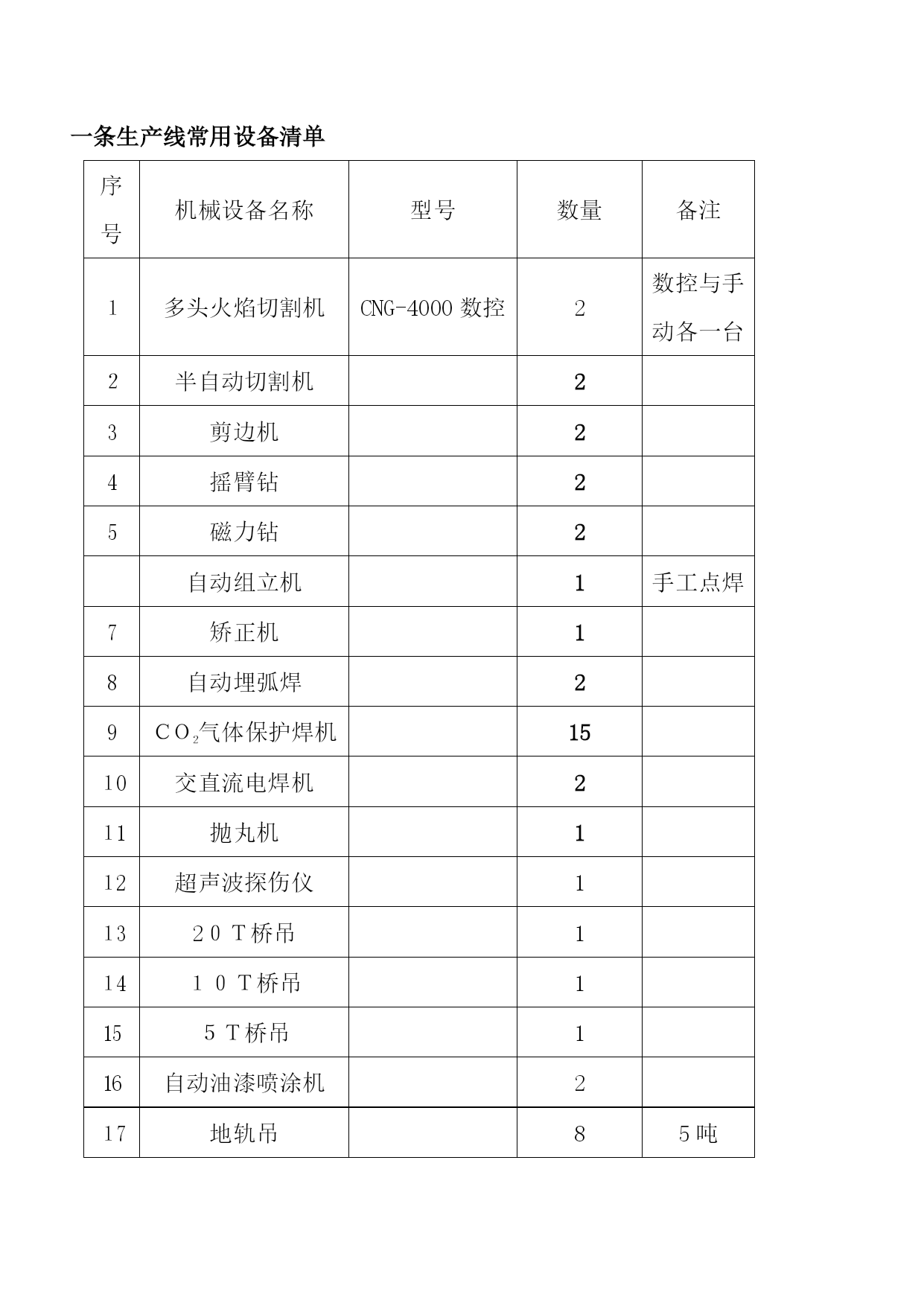

一条生产线常用设备清单

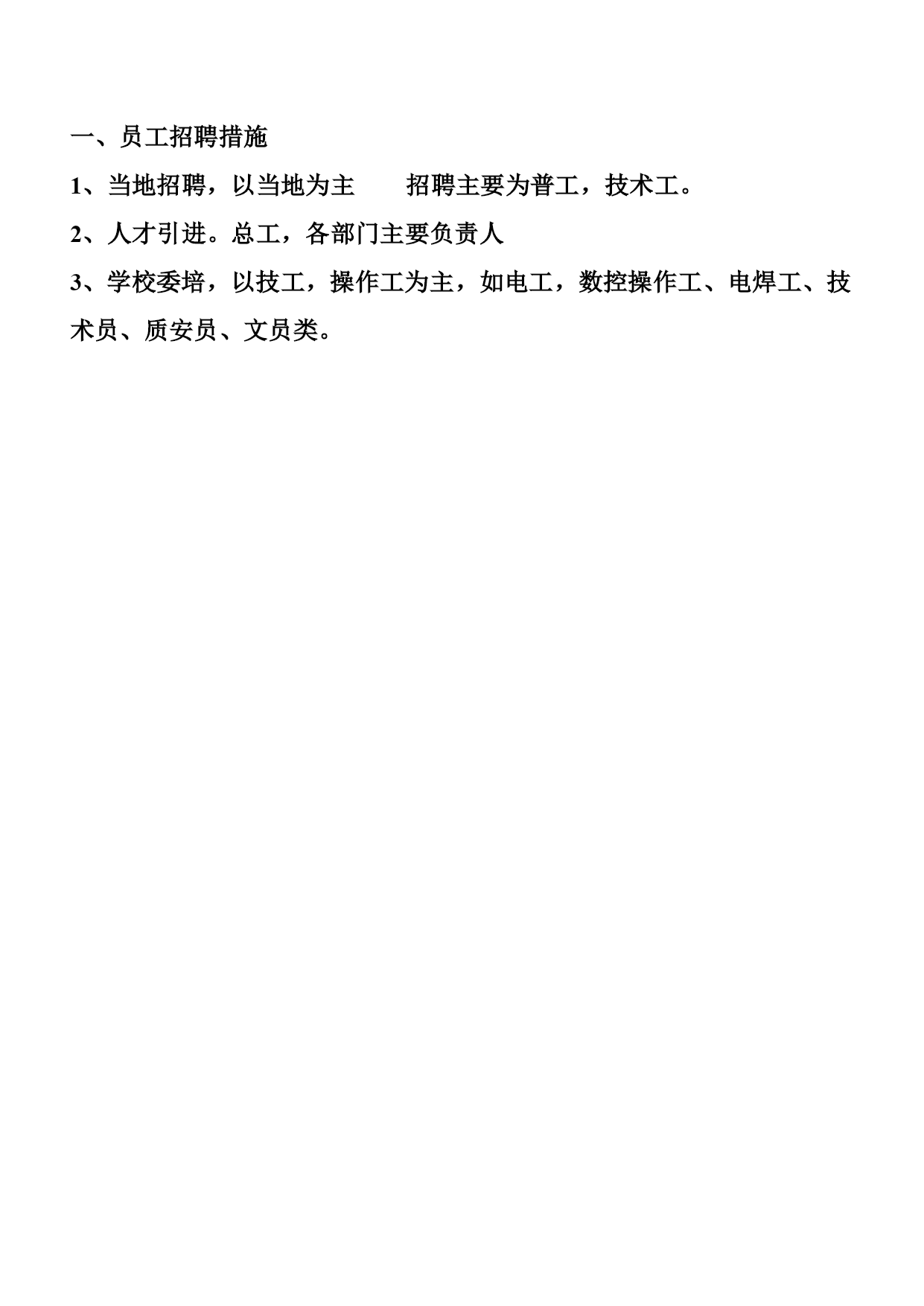

序号机械设备名称型号数量备注１多头火焰切割机CNG-4000数控2数控与手动各一台２半自动切割机23剪边机24摇臂钻25磁力钻2自动组立机1手工点焊7矫正机18自动埋弧焊29ＣＯ２气体保护焊机15１0交直流电焊机2１1抛丸机1１2超声波探伤仪1１32０Ｔ桥吊1１4１０Ｔ桥吊115５Ｔ桥吊116自动油漆喷涂机2１7地轨吊85吨一、员工招聘措施
1、当地招聘，以当地为主招聘主要为普工，技术工。
2、人才引进。总工，各部门主要负责人
3、学校委培，以技工，操作工为主，如电工，数控操作工、电焊工、技术员、质安员、文员类。
