答案：B

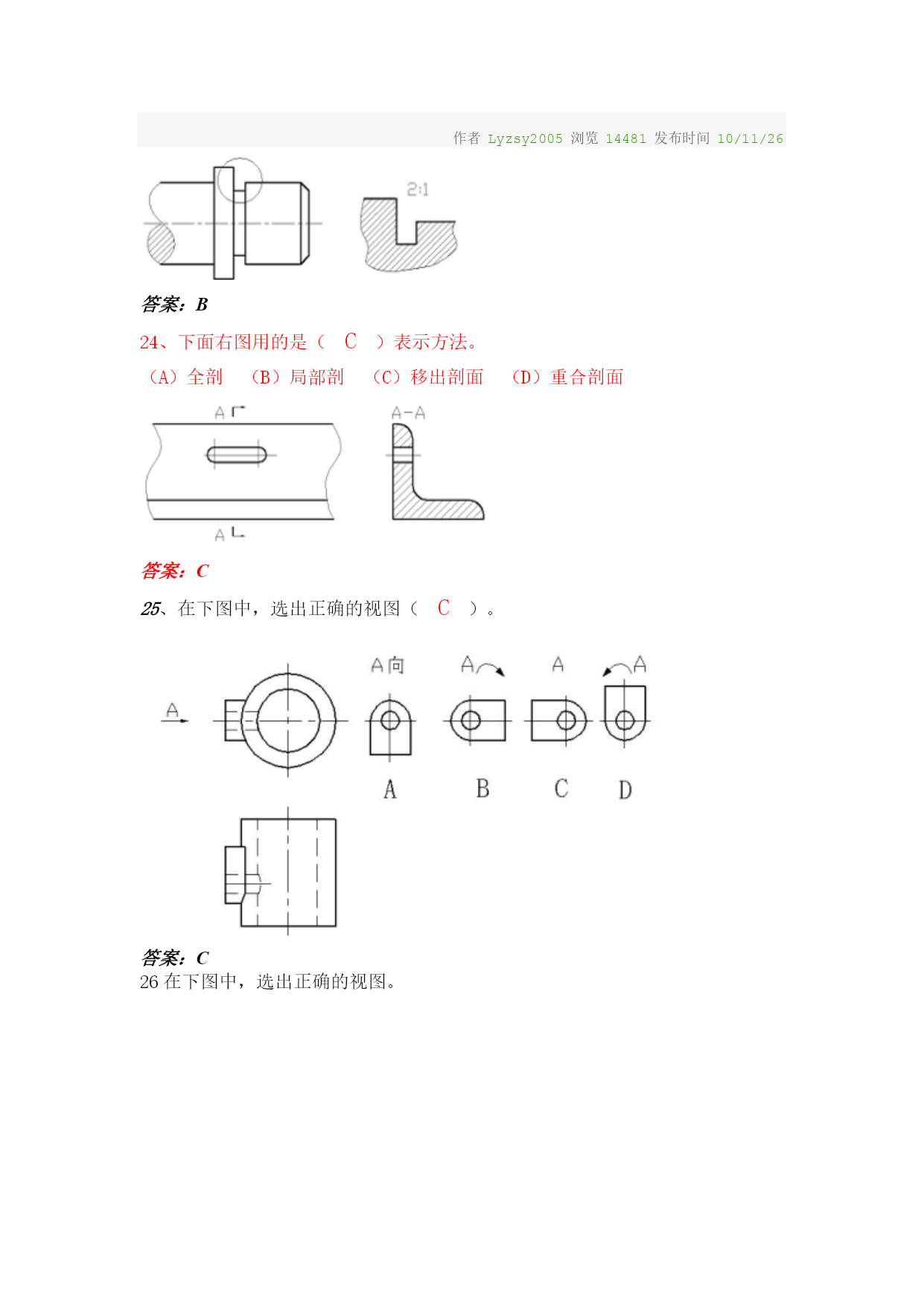

24、下面右图用的是（C）表示方法。
（A）全剖（B）局部剖（C）移出剖面（D）重合剖面

答案：C
25、在下图中，选出正确的视图（C）。

答案：C

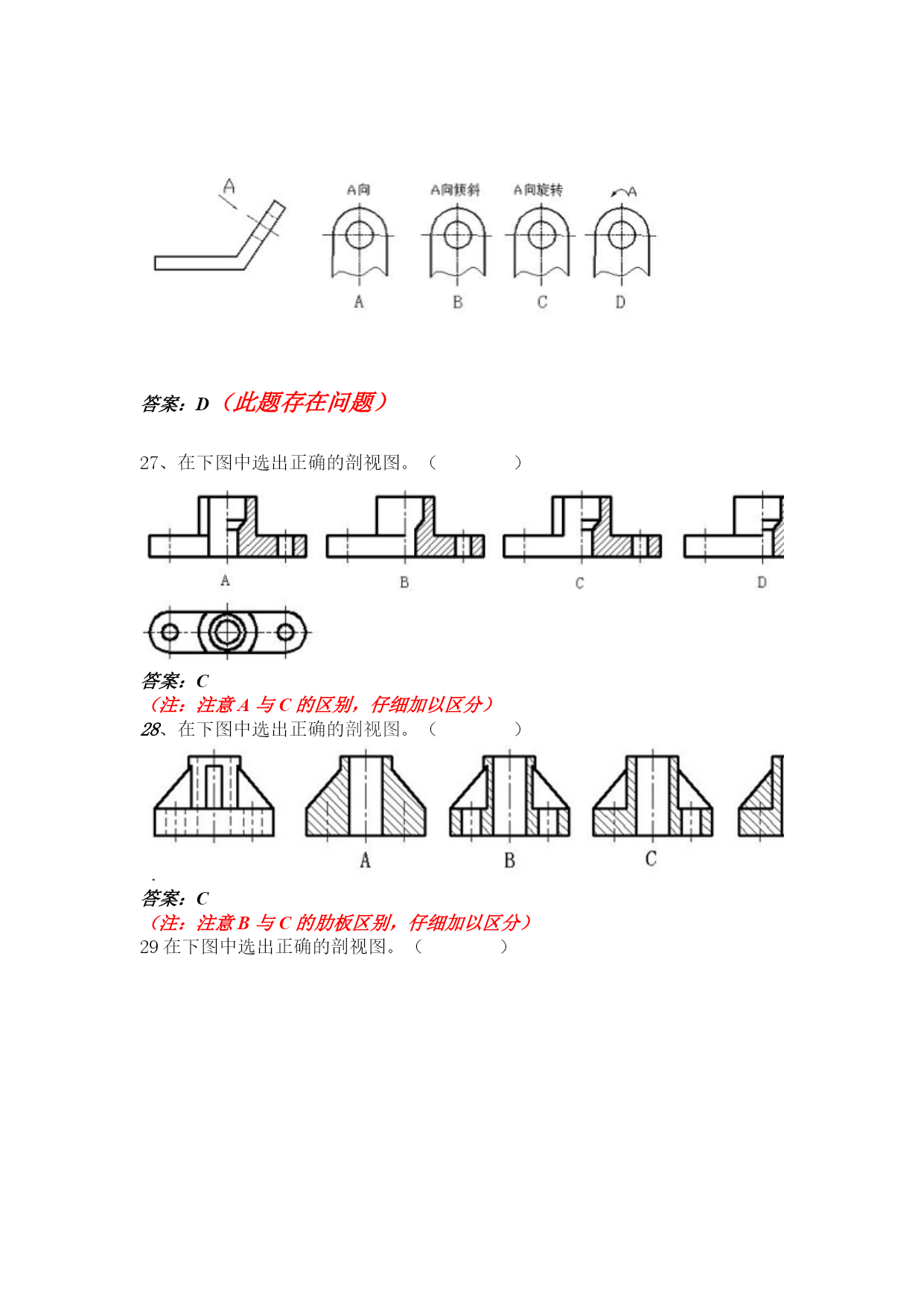

26在下图中，选出正确的视图。

答案：D（此题存在问题）

27、在下图中选出正确的剖视图。（）

答案：C
（注：注意A与C的区别，仔细加以区分）
28、在下图中选出正确的HYPERLINK"http://www.iw168.cn/yewuchengjie/jixiezhitu-diliuzhang-tuyangbiaoshifangfa-poushitudefenlei/"剖视图。（）

答案：C
（注：注意B与C的肋板区别，仔细加以区分）

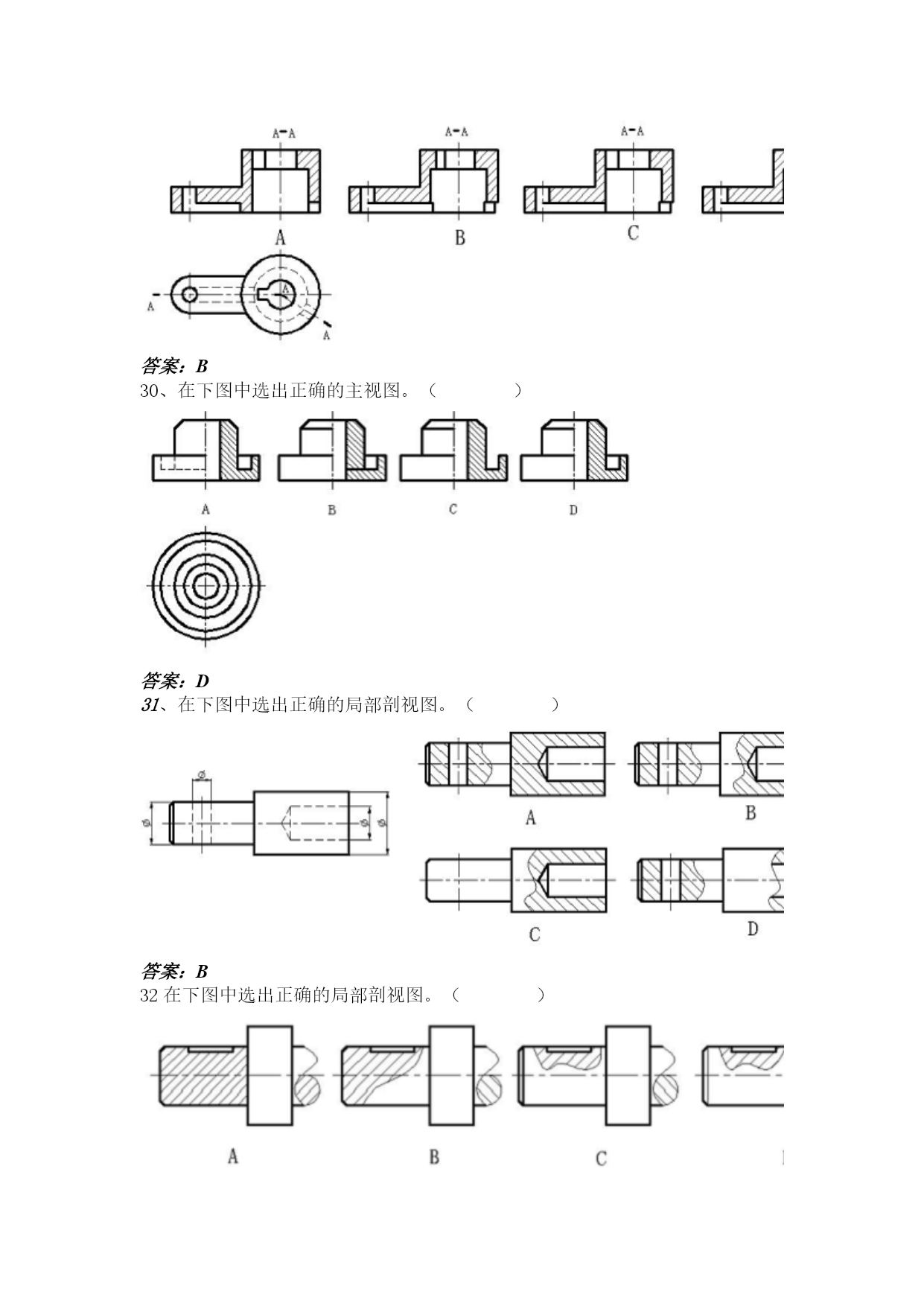

29在下图中选出正确的剖视图。（）

答案：B
30、在下图中选出正确的主视图。（）

答案：D
31、在下图中选出正确的局部剖视图。（）

答案：B
32在下图中选出正确的局部剖视图。（）

答案：D

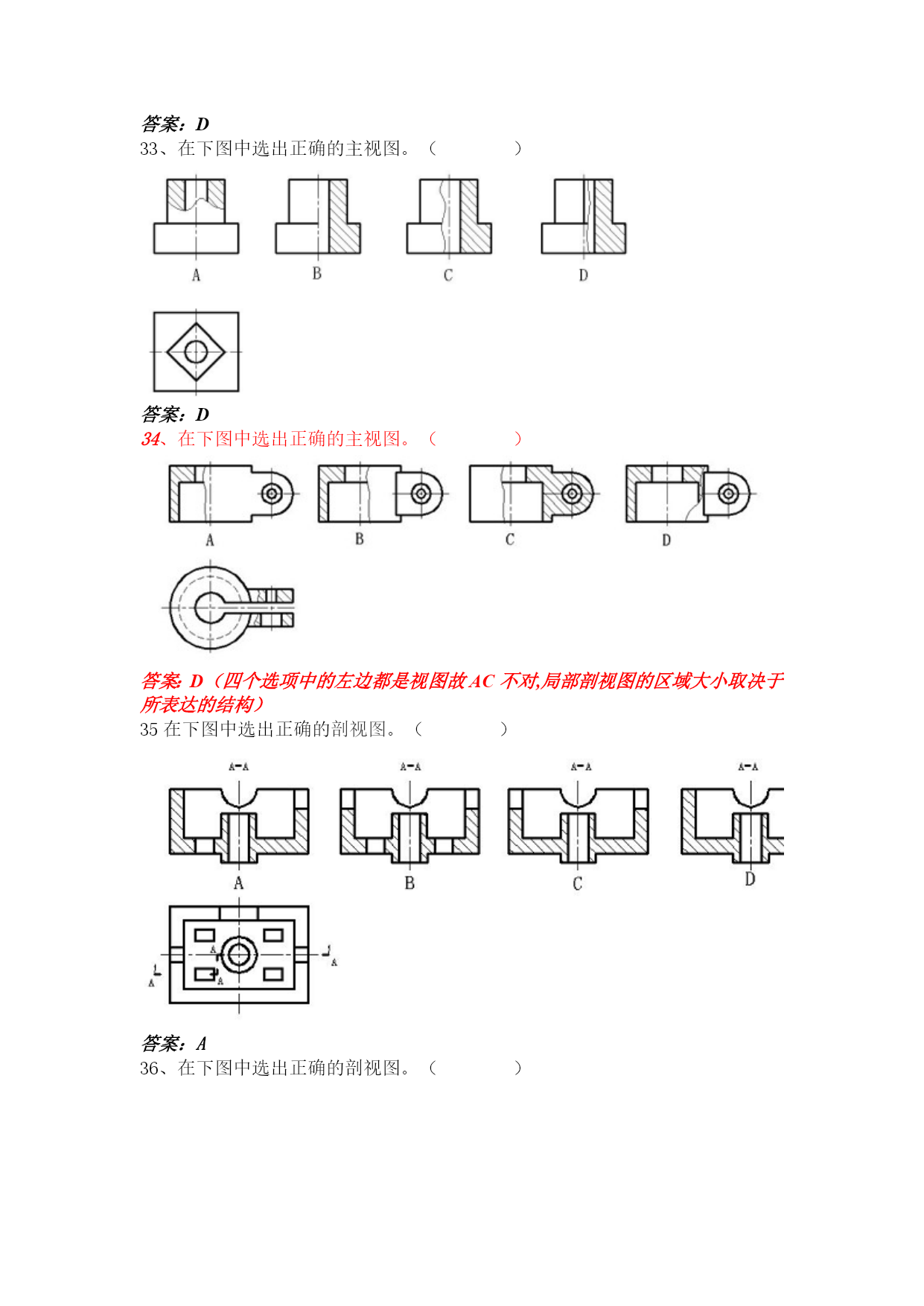

33、在下图中选出正确的主视图。（）

答案：D
34、在下图中选出正确的主视图。（）

答案：D（四个选项中的左边都是视图故AC不对,局部剖视图的区域大小取决于所表达的结构）
35在下图中选出正确的HYPERLINK"http://www.iw168.cn/yewuchengjie/jixiezhitu-diliuzhang-tuyangbiaoshifangfa-poushitudefenlei/"剖视图。（）

答案：A
36、在下图中选出正确的剖视图。（）

答案：C
37、在下图中选出正确的主视图。（）

答案：A
38在下图中选出正确的断面图。（）

答案：C
（注：只有在断面为对称图形时，可以省略表示投影方向的箭头，而此处不能省略投影方向）
39、在下图中选出正确的剖视图。（）

答案：B
（注：肋板纵向剖时不画剖面线但要用粗实线加以区分开来）
三、判断题：（每题1分）
1、视图包括基本视图，局部视图、斜视图和向视图共四种。（）
答案：对
2、视图上标有“A”字样的是向视图。（）
答案：对（错）斜视图，局部视图都可能标有“A”字样。
3、视图上标有“A向旋转”字样的是斜视图。（）
答案：错倾斜的断面图要把其画正时上也标有“A向旋转”字样。
41、局部视图的断裂边界一般以波浪线表示。（）
答案：对
5、机件向基本投影面投影所得的图形称为基本视图，共有六个基本视图。（）
答案：对
6、六个基本视图中，最常应用的是右视图，仰视图和后视图。（）
答案：错
71、金属材料的剖面符号是与水平成45。的互相平行间隔均匀的粗实线。（）
答案：错
8、半剖视图的分界线是粗实线。（）
答案：错
9、局部剖视图的波浪线可用轮廓线代替。（）
答案：错
10、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为剖视图。（）
答案：错
11画在视图轮廓之外的断面称移出断面。（）
