at89c52单片机引脚说明,AT89C52高性能8位单片机
at89c52单片机引脚说明,AT89C52高性能8位单片机

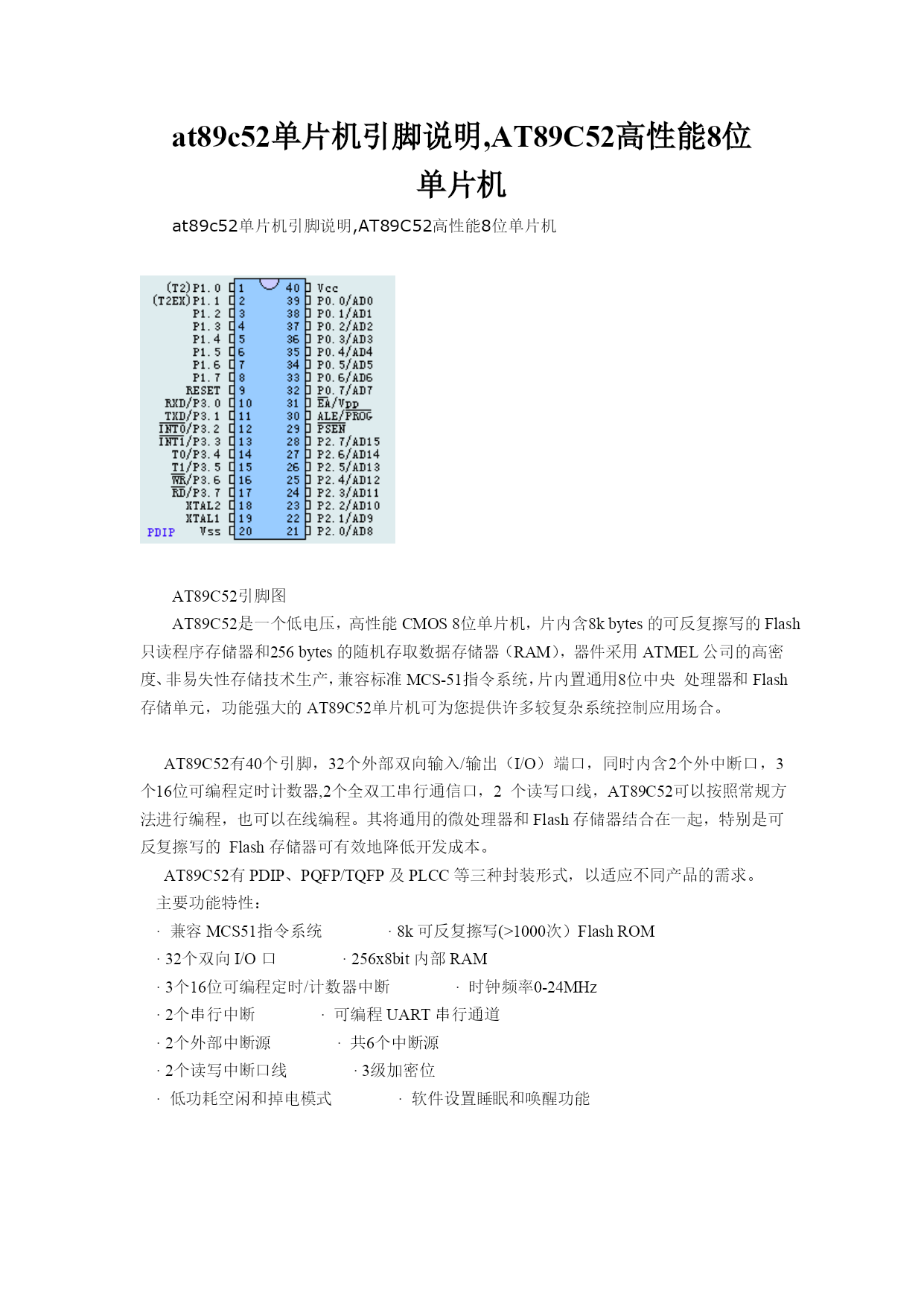

AT89C52引脚图AT89C52是一个低电压，高性能CMOS8位单片机，片内含8kbytes的可反复擦写的Flash只读程序存储器和256bytes的随机存取数据存储器（RAM），器件采用ATMEL公司的高密度、非易失性存储技术生产，兼容标准MCS-51指令系统，片内置通用8位中央处理器和Flash存储单元，功能强大的AT89C52单片机可为您提供许多较复杂系统控制应用场合。AT89C52有40个引脚，32个外部双向输入/输出（I/O）端口，同时内含2个外中断口，3个16位可编程定时计数器,2个全双工串行通信口，2个读写口线，AT89C52可以按照常规方法进行编程，也可以在线编程。其将通用的微处理器和Flash存储器结合在一起，特别是可反复擦写的Flash存储器可有效地降低开发成本。AT89C52有PDIP、PQFP/TQFP及PLCC等三种封装形式，以适应不同产品的需求。主要功能特性：·兼容MCS51指令系统·8k可反复擦写(>1000次）FlashROM·32个双向I/O口·256x8bit内部RAM·3个16位可编程定时/计数器中断·时钟频率0-24MHz·2个串行中断·可编程UART串行通道·2个外部中断源·共6个中断源·2个读写中断口线·3级加密位·低功耗空闲和掉电模式·软件设置睡眠和唤醒功能
