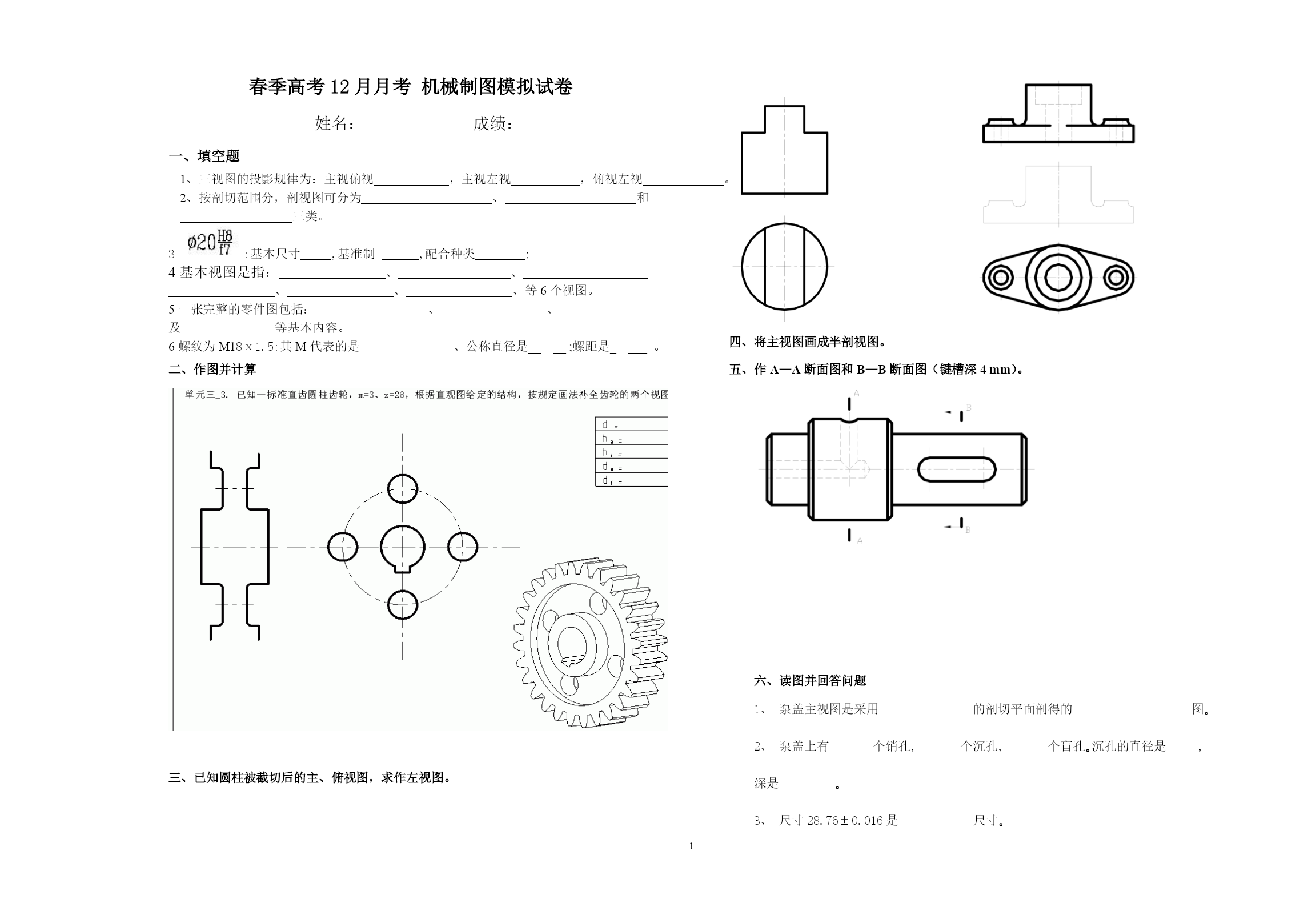

春季高考12月月考机械制图模拟试卷
姓名：成绩：
一、填空题
1、三视图的投影规律为：主视俯视，主视左视，俯视左视。
2、按剖切范围分，剖视图可分为、和
三类。
3:基本尺寸____,基准制___,配合种类____;
4基本视图是指：、、
、、、等6个视图。
5一张完整的零件图包括：、、
及等基本内容。
6螺纹为M18ⅹ1.5:其M代表的是、公称直径是____;螺距是____。
二、作图并计算

三、已知圆柱被截切后的主、俯视图，求作左视图。

四、将主视图画成半剖视图。
五、作A—A断面图和B—B断面图（键槽深4mm）。

六、读图并回答问题
1、 泵盖主视图是采用_______________的剖切平面剖得的___________________图｡
2、 泵盖上有_______个销孔,_______个沉孔,_______个盲孔｡沉孔的直径是_____,
深是_________｡
3、 尺寸28.760.016是____________尺寸｡

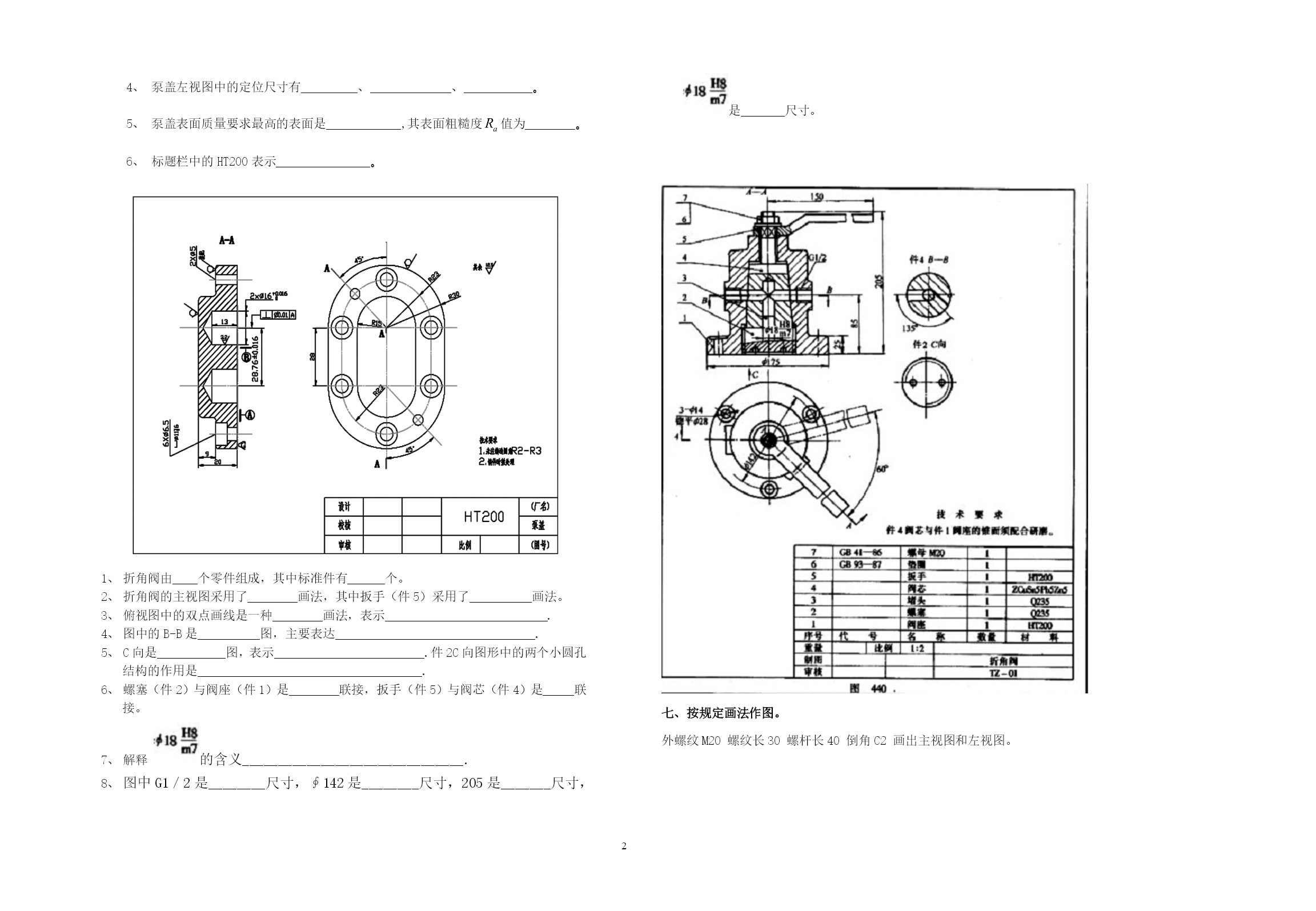

4、 泵盖左视图中的定位尺寸有_________、_____________、___________｡
5、 泵盖表面质量要求最高的表面是____________,其表面粗糙度值为________｡
6、 标题栏中的HT200表示_______________｡

折角阀由____个零件组成，其中标准件有______个。
折角阀的主视图采用了________画法，其中扳手（件5）采用了__________画法。
俯视图中的双点画线是一种________画法，表示__________________________.
图中的B-B是__________图，主要表达________________________________.
C向是___________图，表示________________________.件2C向图形中的两个小圆孔结构的作用是____________________________________.
螺塞（件2）与阀座（件1）是________联接，扳手（件5）与阀芯（件4）是_____联接。
解释的含义_______________________________.
图中G1／2是________尺寸，∮142是________尺寸，205是_______尺寸，是_______尺寸。

七、按规定画法作图。
外螺纹M20螺纹长30螺杆长40倒角C2画出主视图和左视图。
