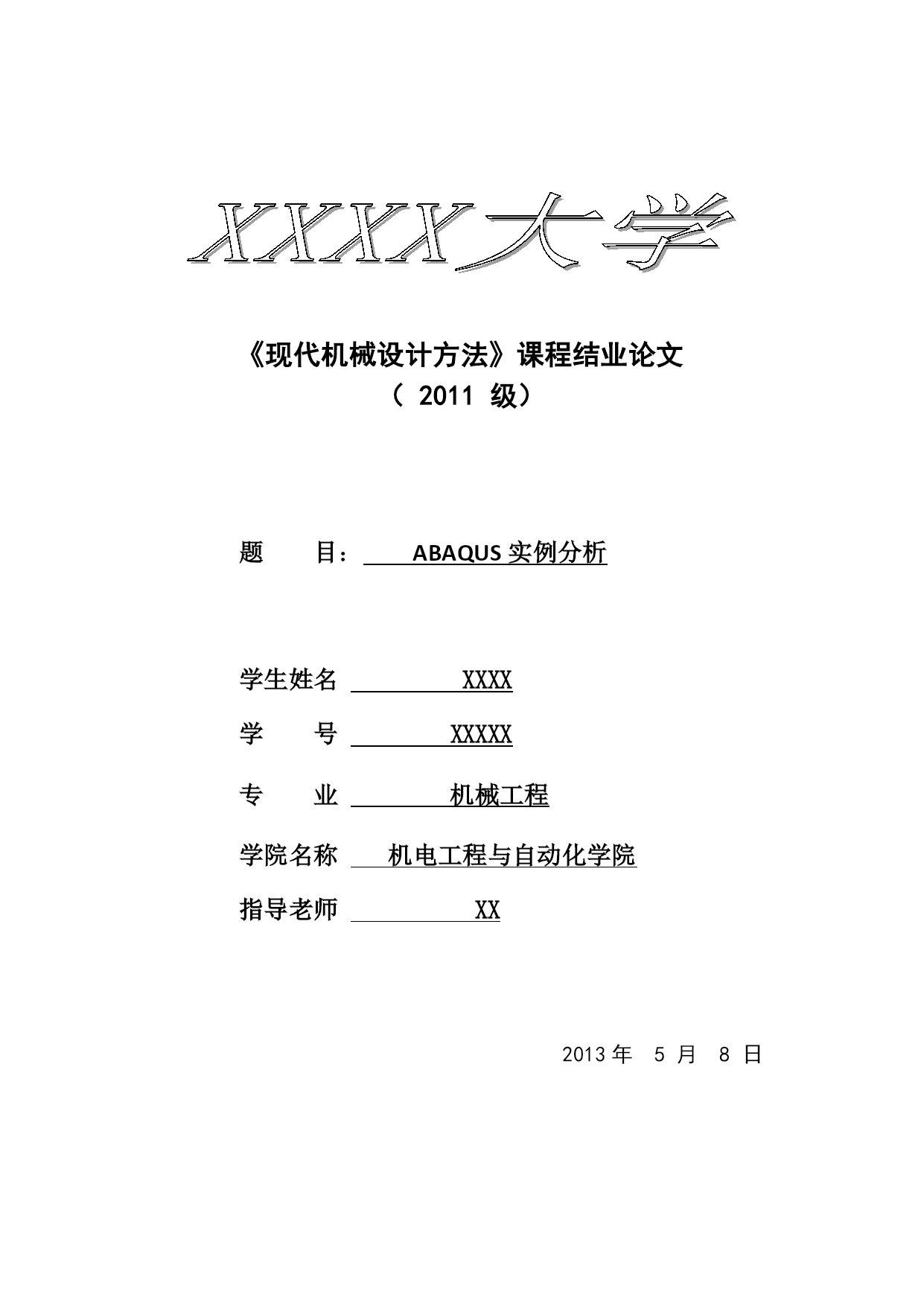

《现代机械设计方法》课程结业论文
（2011级）

题目：ABAQUS实例分析

学生姓名XXXX
学号XXXXX
专业机械工程
学院名称机电工程与自动化学院
指导老师XX

2013年5月8日

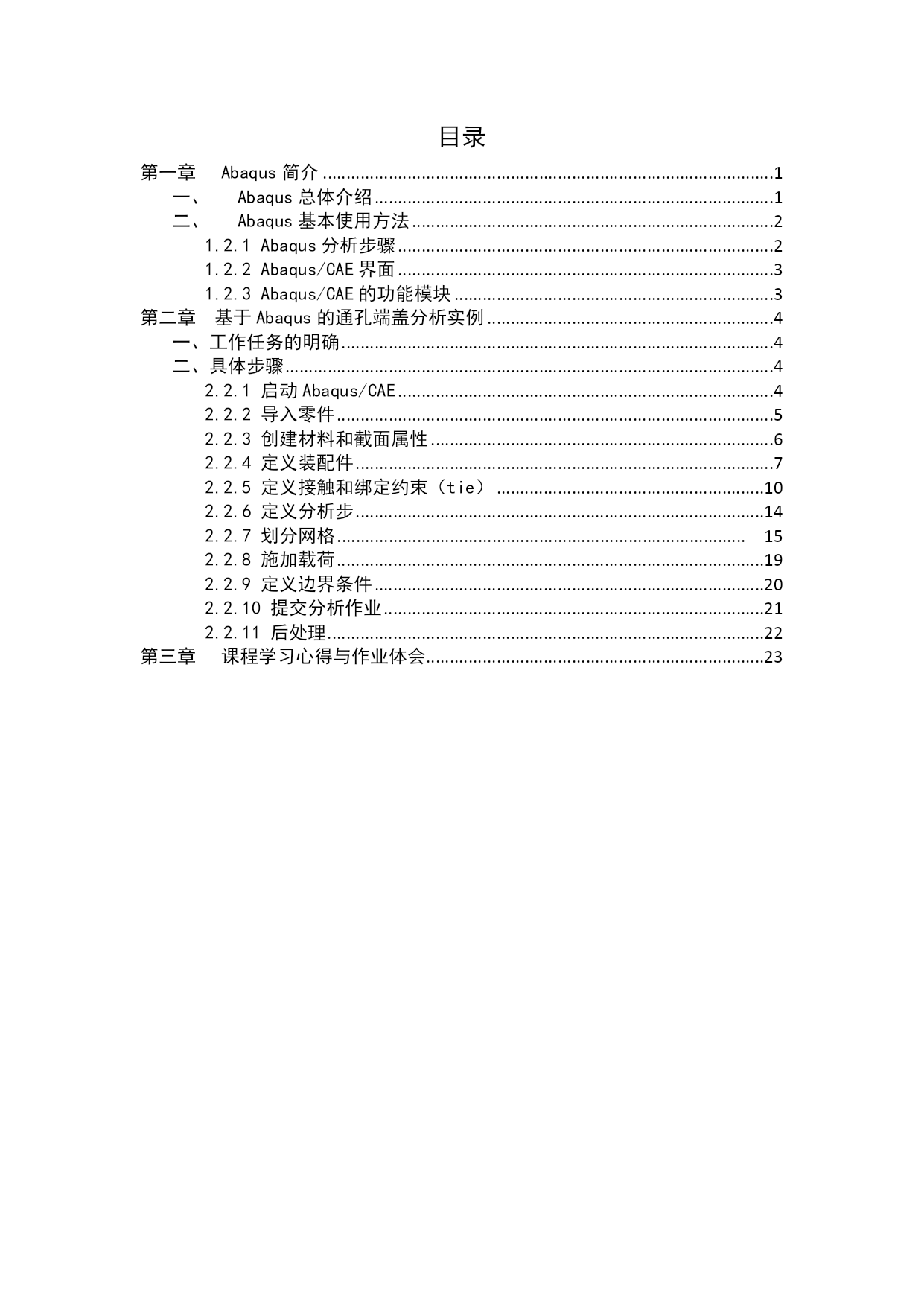

目录
TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc329282465"第一章 Abaqus简介 1
HYPERLINK\l"_Toc329282466"一、 Abaqus总体介绍 1
HYPERLINK\l"_Toc329282467"二、 Abaqus基本使用方法 2
HYPERLINK\l"_Toc329282468"1.2.1Abaqus分析步骤 2
HYPERLINK\l"_Toc329282469"1.2.2Abaqus/CAE界面 3
HYPERLINK\l"_Toc329282470"1.2.3Abaqus/CAE的功能模块 3
HYPERLINK\l"_Toc329282471"第二章基于Abaqus的通孔端盖分析实例 4
HYPERLINK\l"_Toc329282472"一、工作任务的明确 PAGEREF_Toc329282472\h4
HYPERLINK\l"_Toc329282473"二、具体步骤 PAGEREF_Toc329282473\h4
HYPERLINK\l"_Toc329282474"2.2.1启动Abaqus/CAE 4
HYPERLINK\l"_Toc329282475"2.2.2导入零件 5
HYPERLINK\l"_Toc329282476"2.2.3创建材料和截面属性 6
HYPERLINK\l"_Toc329282477"2.2.4定义装配件 7
HYPERLINK\l"_Toc329282478"2.2.5定义接触和绑定约束（tie） 10
HYPERLINK\l"_Toc329282479"2.2.6定义分析步 14
HYPERLINK\l"_Toc329282480"2.2.7划分网格 15
HYPERLINK\l"_Toc329282481"2.2.8施加载荷 19
HYPERLINK\l"_Toc329282482"2.2.9定义边界条件 20
HYPERLINK\l"_Toc329282482"2.2.10提交分析作业 21
HYPERLINK\l"_Toc329282482"2.2.11后处理 22
HYPERLINK\l"_Toc329282465"第三章 课程学习心得与作业体会 2PAGEREF_Toc329282465\h3

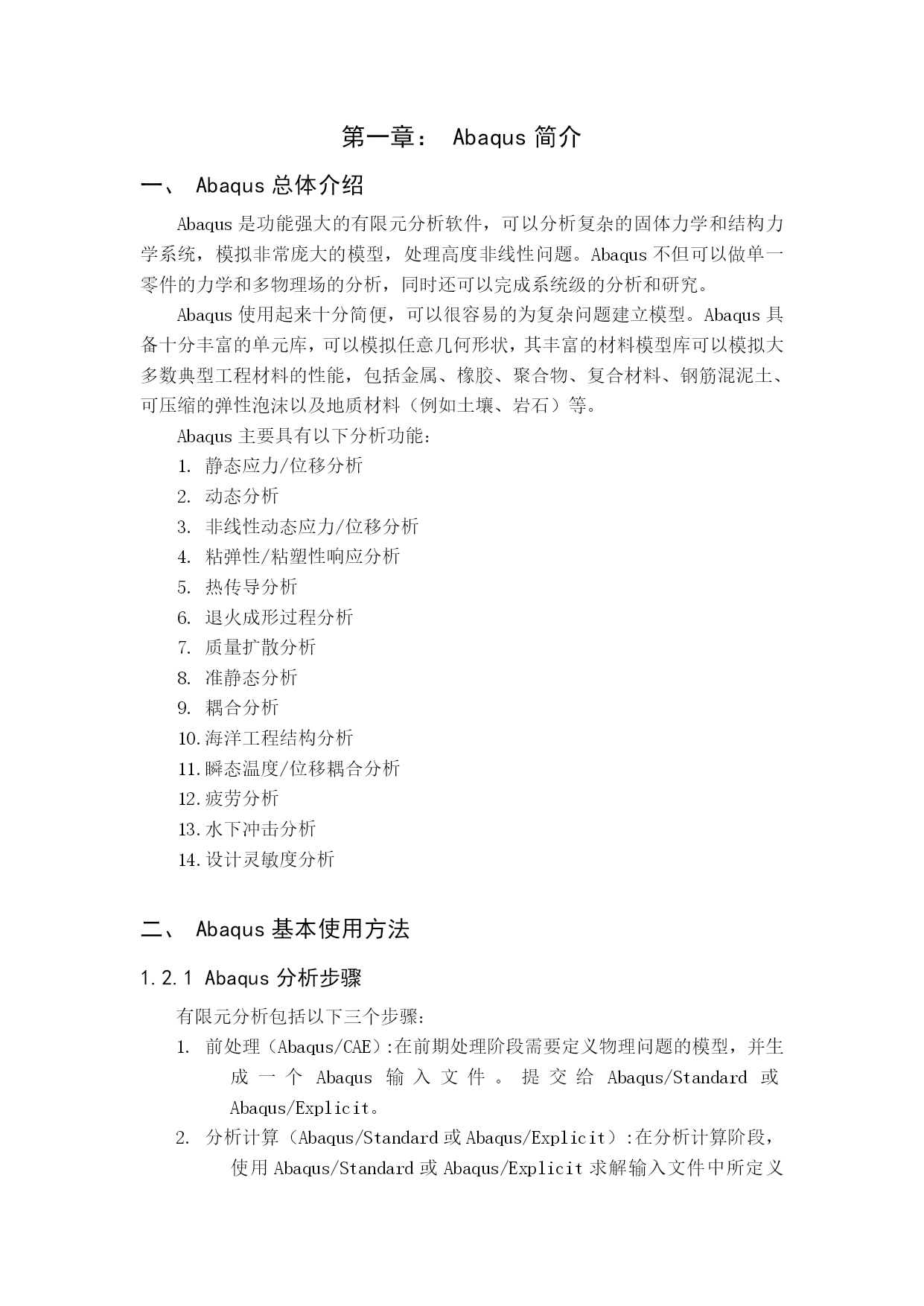

第一章：Abaqus简介
Abaqus总体介绍
Abaqus是功能强大的有限元分析软件，可以分析复杂的固体力学和结构力学系统，模拟非常庞大的模型，处理高度非线性问题。Abaqus不但可以做单一零件的力学和多物理场的分析，同时还可以完成系统级的分析和研究。
Abaqus使用起来十分简便，可以很容易的为复杂问题建立模型。Abaqus具备十分丰富的单元库，可以模拟任意几何形状，其丰富的材料模型库可以模拟大多数典型工程材料的性能，包括金属、橡胶、聚合物、复合材料、钢筋混泥土、可压缩的弹性泡沫以及地质材料（例如土壤、岩石）等。
Abaqus主要具有以下分析功能：
静态应力/位移分析
动态分析
非线性动态应力/位移分析
粘弹性/粘塑性响应分析
热传导分析
退火成形过程分析
质量扩散分析
准静态分析
耦合分析
海洋工程结构分析
瞬态温度/位移耦合分析
疲劳分析
水下冲击分析
设计灵敏度分析

Abaqus基本使用方法
1.2.1Abaqus分析步骤
有限元分析包括以下三个步骤：
前处理（Abaqus/CAE）:在前期处理阶段需要定义物理问题的模型，并生成一个Abaqus输入文件。提交给Abaqus/Standard或Abaqus/Explicit。
分析计算（Abaqus/Standard或Abaqus/Explicit）:在分析计算阶段，使用Abaqus/Standard或Abaqus/Explicit求解输入文件中所定义的数值模型，通常以后台方式运行，分析结果保存在二进制文件中，以便于后处理。
后处理（Abaqus/CAE或Abaqus/Viewer）:Abaqus/CAE的后处理部分又称为Abaqus/Viewer，可用来读入分析结果数据，以多种方法显示分析结果，包括彩色云纹图、动画、变形图和XY曲线图等。

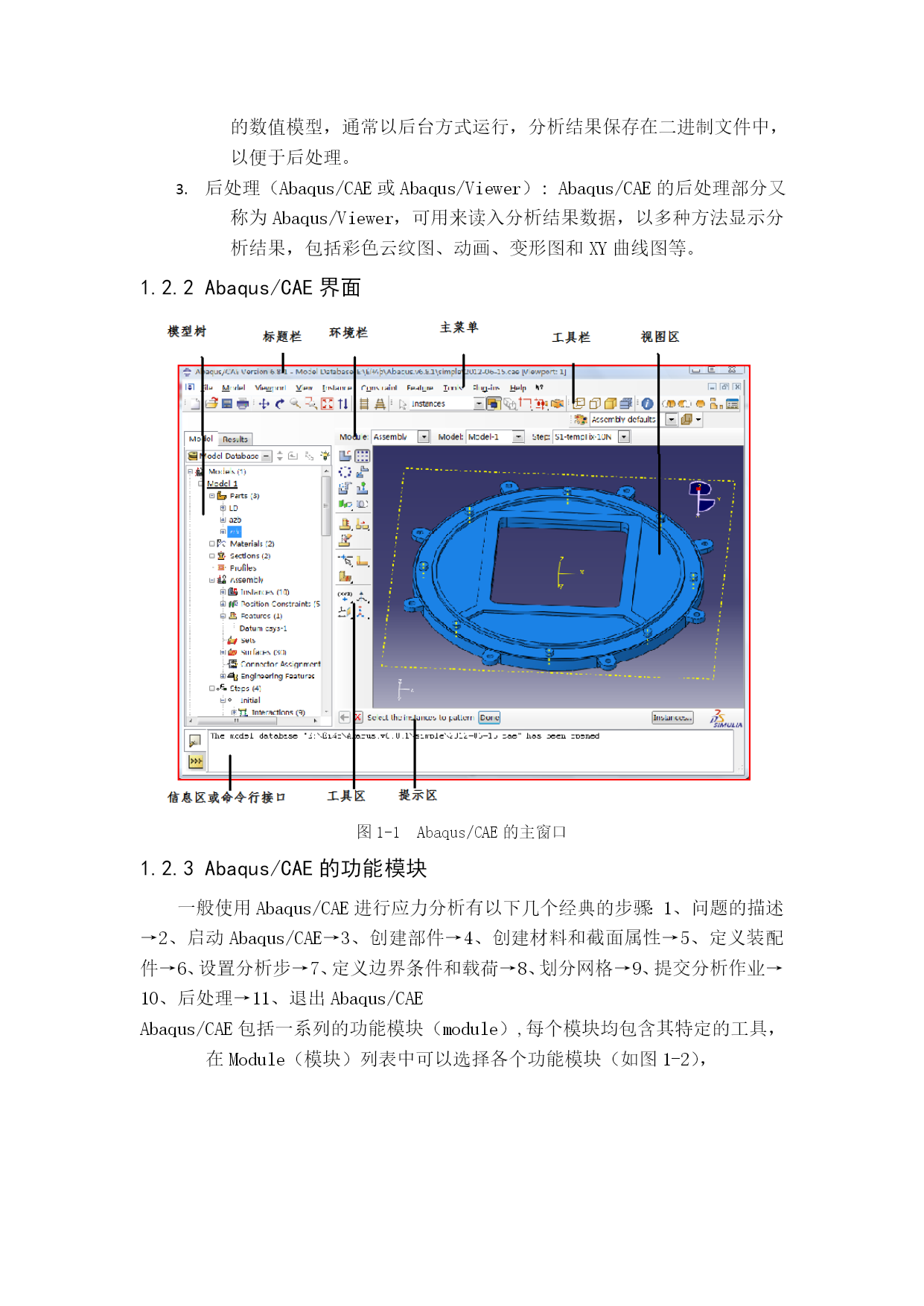

1.2.2Abaqus/CAE界面

图1-1Abaqus/CAE的主窗口

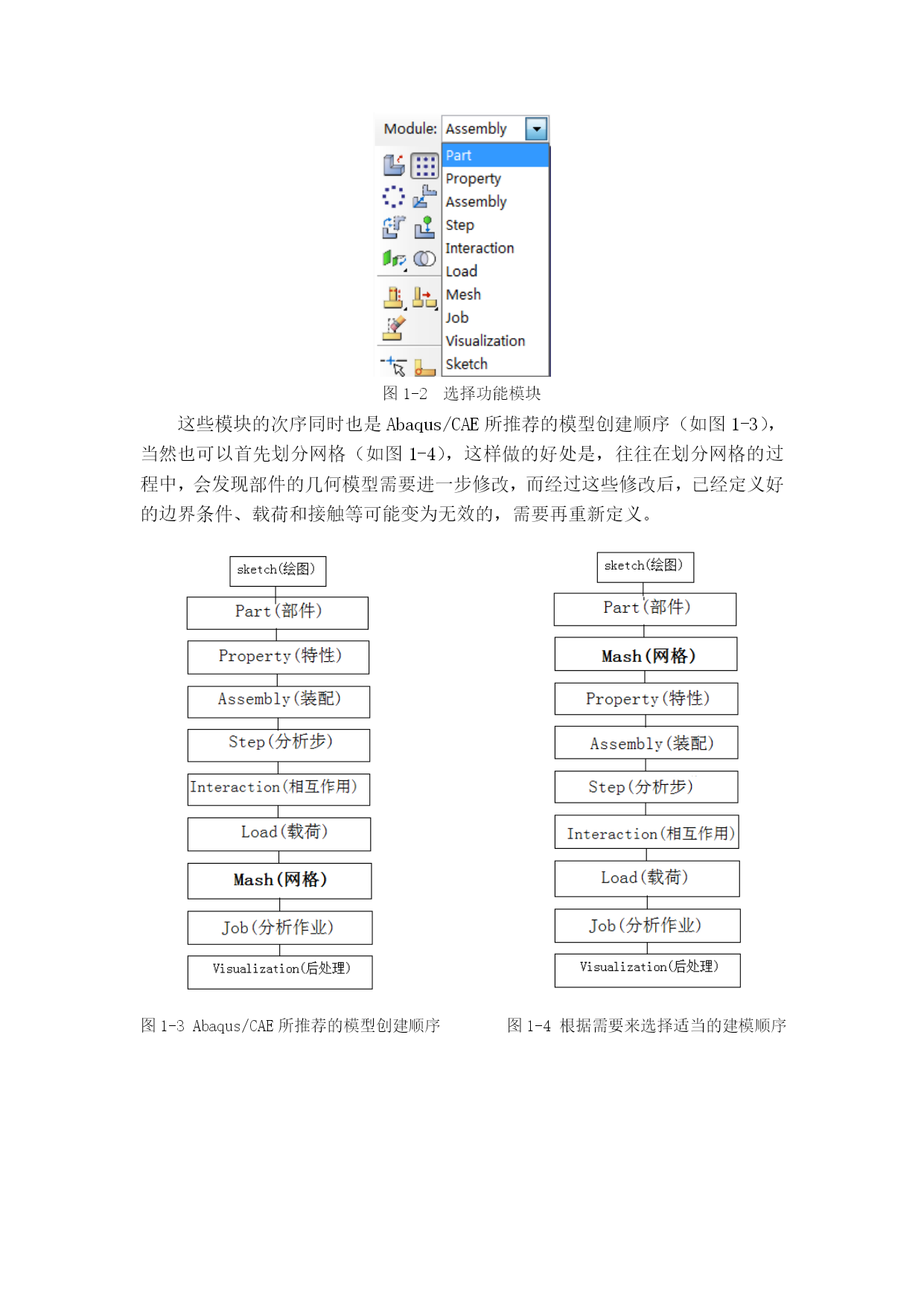

1.2.3Abaqus/CAE的功能模块
一般使用
