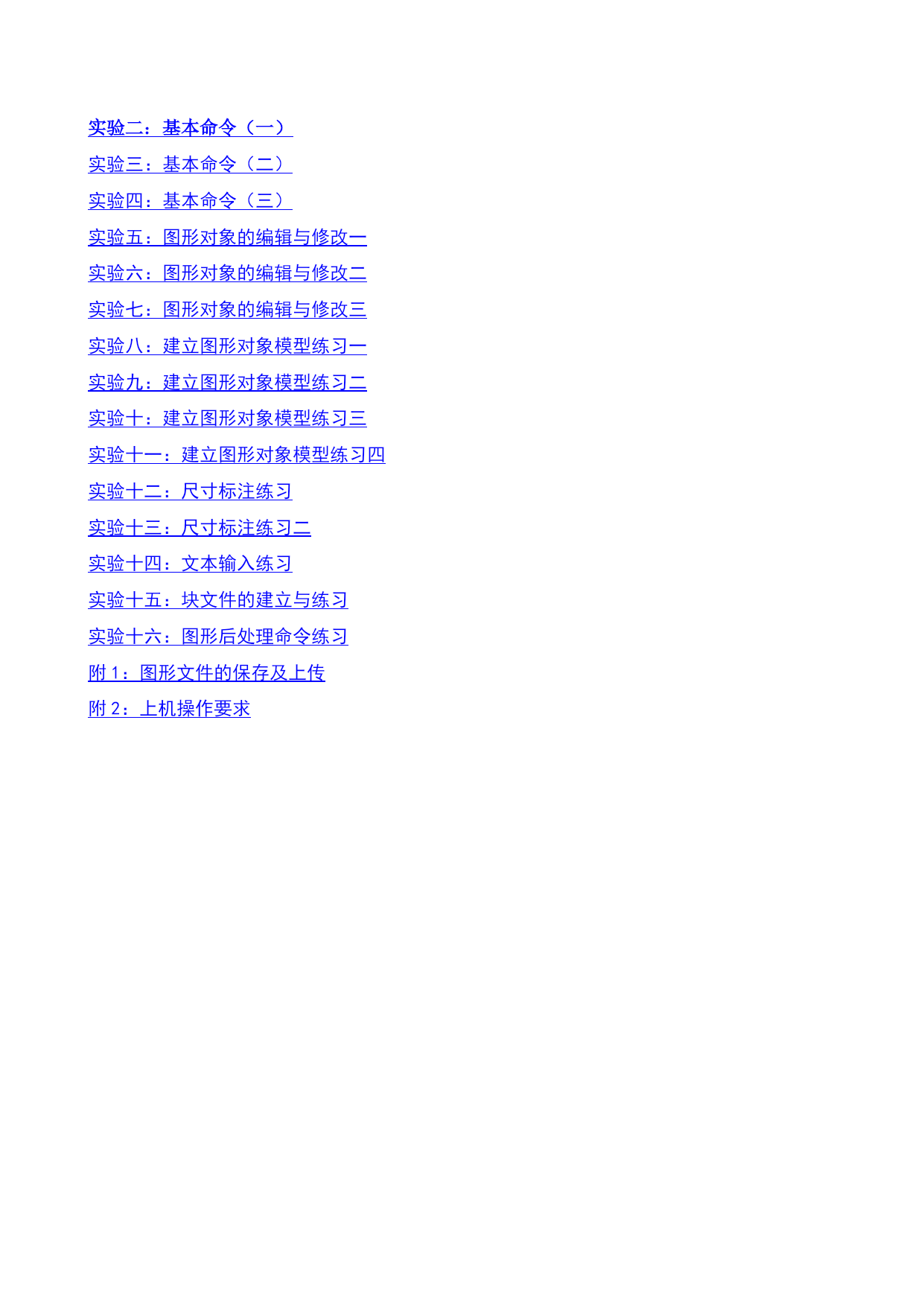

HYPERLINK\l"_实验二：基本命令（一）"实验二：基本命令（一）
HYPERLINK\l"_实验三：基本命令（二）"实验三：基本命令（二）
HYPERLINK\l"_实验四：基本命令（三）"实验四：基本命令（三）
HYPERLINK\l"_实验五：图形对象的编辑与修改一"实验五：图形对象的编辑与修改一
HYPERLINK\l"_实验六：图形对象的编辑与修改二"实验六：图形对象的编辑与修改二
HYPERLINK\l"_实验七：图形对象的编辑与修改三"实验七：图形对象的编辑与修改三
HYPERLINK\l"_实验八：建立图形对象模型练习一"实验八：建立图形对象模型练习一
HYPERLINK\l"_实验九：建立图形对象模型练习二"实验九：建立图形对象模型练习二
HYPERLINK\l"_实验十：建立图形对象模型练习三"实验十：建立图形对象模型练习三
HYPERLINK\l"_实验十一：建立图形对象模型练习四"实验十一：建立图形对象模型练习四
HYPERLINK\l"_实验十二：尺寸标注练习"实验十二：尺寸标注练习
HYPERLINK\l"_实验十三：尺寸标注练习二"实验十三：尺寸标注练习二
HYPERLINK\l"_实验十四：文本输入练习"实验十四：文本输入练习
HYPERLINK\l"_实验十五：块文件的建立与练习"实验十五：块文件的建立与练习
HYPERLINK\l"_实验十六：图形后处理命令练习"实验十六：图形后处理命令练习
HYPERLINK\l"_附1：图形文件的保存及上传"附1：图形文件的保存及上传
HYPERLINK\l"_附2：上机操作要求"附2：上机操作要求

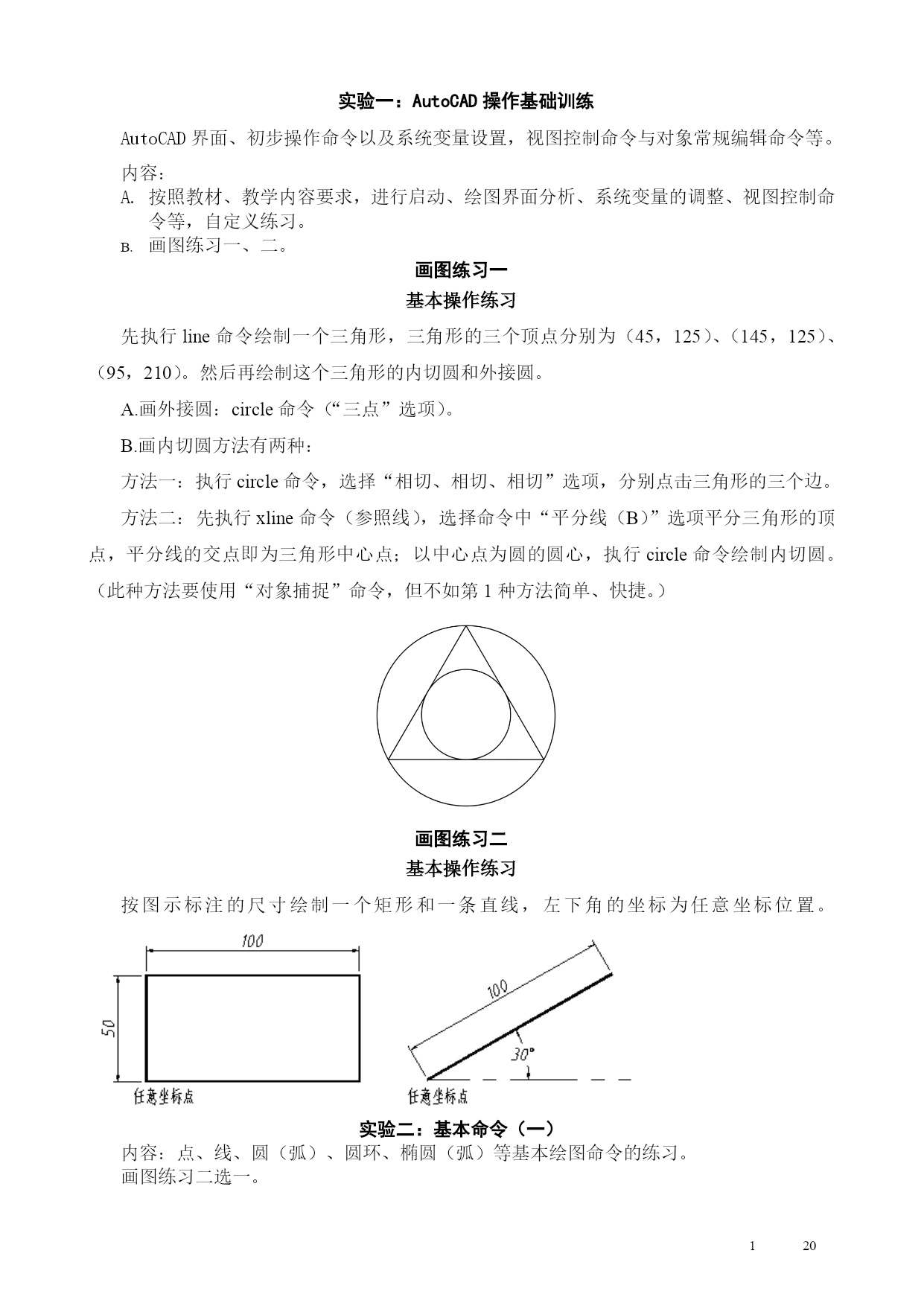

实验一：AutoCAD操作基础训练
AutoCAD界面、初步操作命令以及系统变量设置，视图控制命令与对象常规编辑命令等。
内容：
按照教材、教学内容要求，进行启动、绘图界面分析、系统变量的调整、视图控制命令等，自定义练习。
画图练习一、二。
画图练习一
基本操作练习
先执行line命令绘制一个三角形，三角形的三个顶点分别为（45，125）、（145，125）、（95，210）。然后再绘制这个三角形的内切圆和外接圆。
A.画外接圆：circle命令（“三点”选项）。
B.画内切圆方法有两种：
方法一：执行circle命令，选择“相切、相切、相切”选项，分别点击三角形的三个边。
方法二：先执行xline命令（参照线），选择命令中“平分线（B）”选项平分三角形的顶点，平分线的交点即为三角形中心点；以中心点为圆的圆心，执行circle命令绘制内切圆。（此种方法要使用“对象捕捉”命令，但不如第1种方法简单、快捷。）

画图练习二
基本操作练习
按图示标注的尺寸绘制一个矩形和一条直线，左下角的坐标为任意坐标位置。
实验二：基本命令（一）
内容：点、线、圆（弧）、圆环、椭圆（弧）等基本绘图命令的练习。
画图练习二选一。

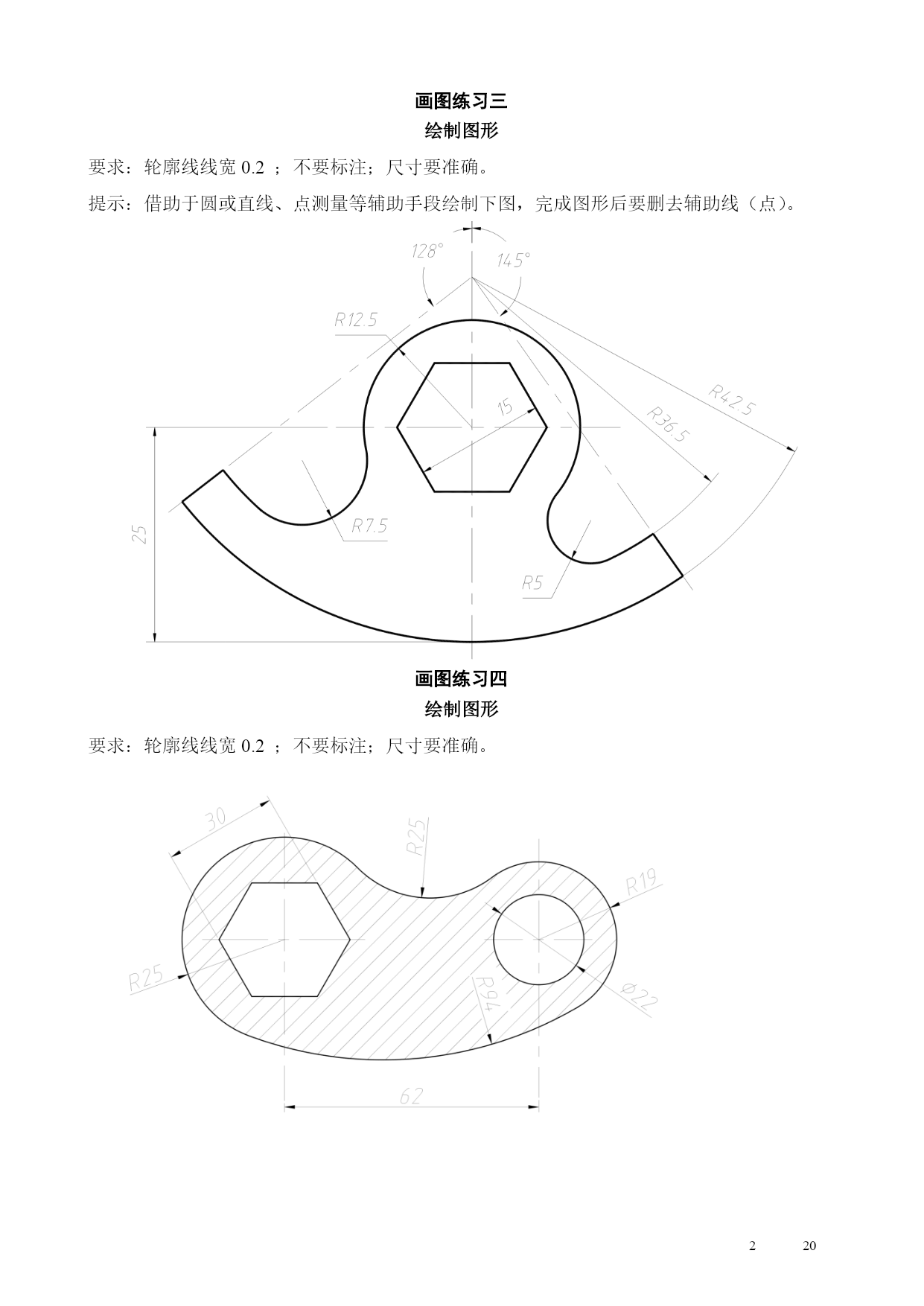

画图练习三
绘制图形
要求：轮廓线线宽0.2；不要标注；尺寸要准确。
提示：借助于圆或直线、点测量等辅助手段绘制下图，完成图形后要删去辅助线（点）。

画图练习四
绘制图形
要求：轮廓线线宽0.2；不要标注；尺寸要准确。

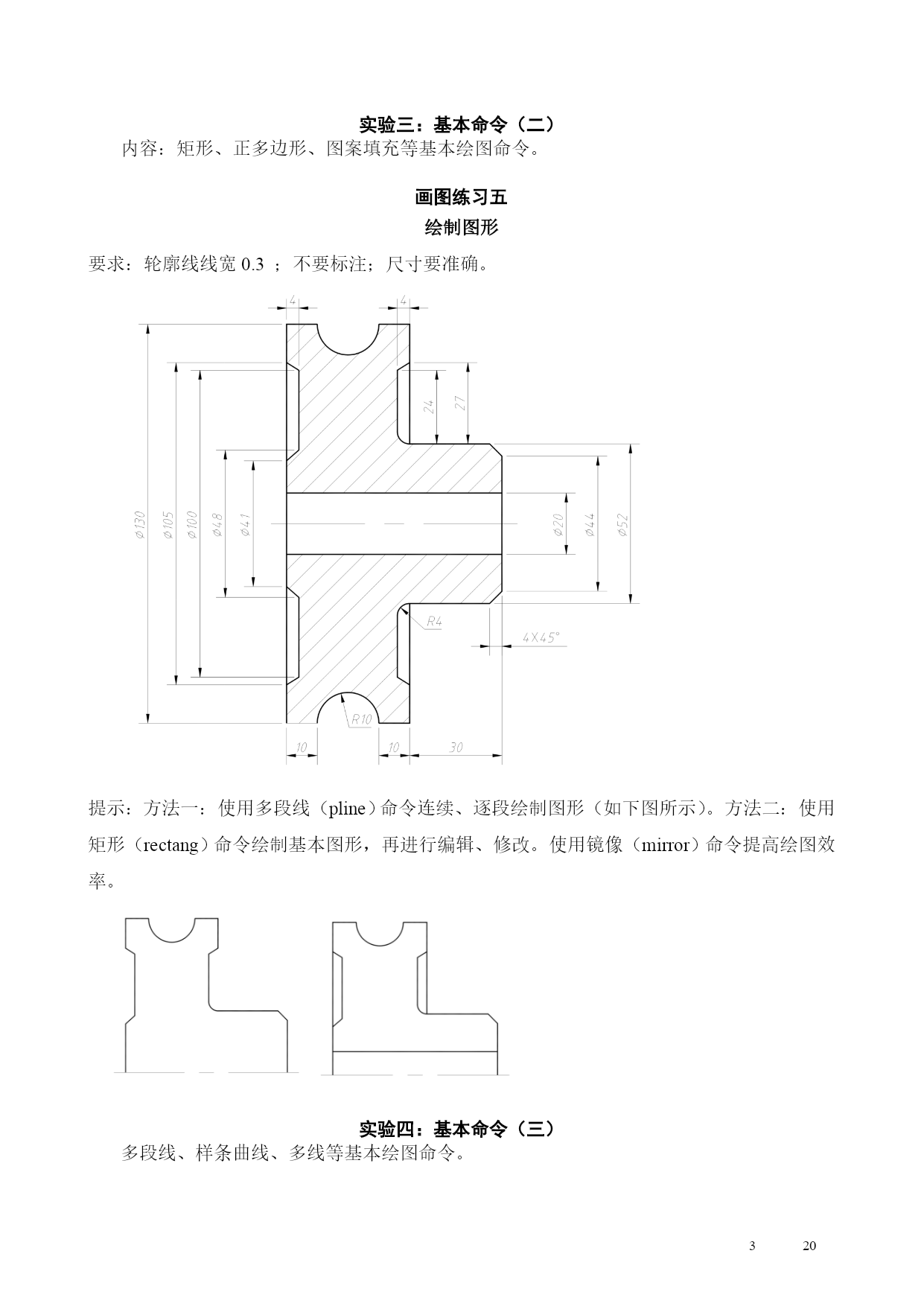

实验三：基本命令（二）
内容：矩形、正多边形、图案填充等基本绘图命令。

画图练习五
绘制图形
要求：轮廓线线宽0.3；不要标注；尺寸要准确。

提示：方法一：使用多段线（pline）命令连续、逐段绘制图形（如下图所示）。方法二：使用矩形（rectang）命令绘制基本图形，再进行编辑、修改。使用镜像（mirror）命令提高绘图效率。

实验四：基本命令（三）
多段线、样条曲线、多线等基本绘图命令。

画图练习六
绘制图形
要求：按标注尺寸绘制下图，轮廓线线宽0.5；不要标注。

提示：
1.可以使用镜像（mirror）命令复制部分图形。
2.基本图形可以使用矩形（rectang）命令，部分图线的定位也可以考虑使用矩形命令作为辅助手段。
实验五：图形对象的编辑与修改一
对象选择、删除与恢复、移动、复制、镜像、偏移、阵列等修改命令。
选择一个有一定难度的画图练习。
画图练习七
绘制图形
要求：按所给尺寸绘制下图，轮廓线线宽0.5；不要标注。

提示：
1.左右对称图形，执行镜像命令。
2.圆心的定位，既可以借助于点的测量，也可以使用矩形顶角定位。
画图练习八
绘制图形
要求：
按所给尺寸绘制下图，轮廓线线宽0.4；不要标注。
直线（圆弧）与圆之间的连接，必须是相切。

提示：与圆相切的直线绘制，使用对象捕捉工具。
画图练习九
绘制图形
要求：
按所给尺寸绘制下图，轮廓线线宽0.4；不要标注。
直线
