工程制图试题及答案(超好).doc

工程制图试题答案（1）
填空题（20分）
1、投影法一般可分为两大类，一类叫做中心投影法，一类叫做平行投影法。
2、基本几何体按表面特征分为平面立体，曲面立体两种。
3、一个标注完整的尺寸由尺寸界线，尺寸线和尺寸数字三要素组成。
4、螺纹的画图规定，外螺纹的大经用粗实线线绘制，小径用细实线线绘制；内螺纹的大经用细实线线绘制，小径用粗实线线绘制；内、外螺纹连接时，旋合部分按外螺纹的画法绘制。
5、装配图的内容包括=1\*GB3①一组图形，=2\*GB3②必要的尺寸，=3\*GB3③技术要求，=4\*GB3④标题栏，零件序号和明细栏。
6、城市给水工程包括=1\*GB3①一、二级泵房，=2\*GB3②输水管网，=3\*GB3③给水处理厂，=4\*GB3④配水管网。

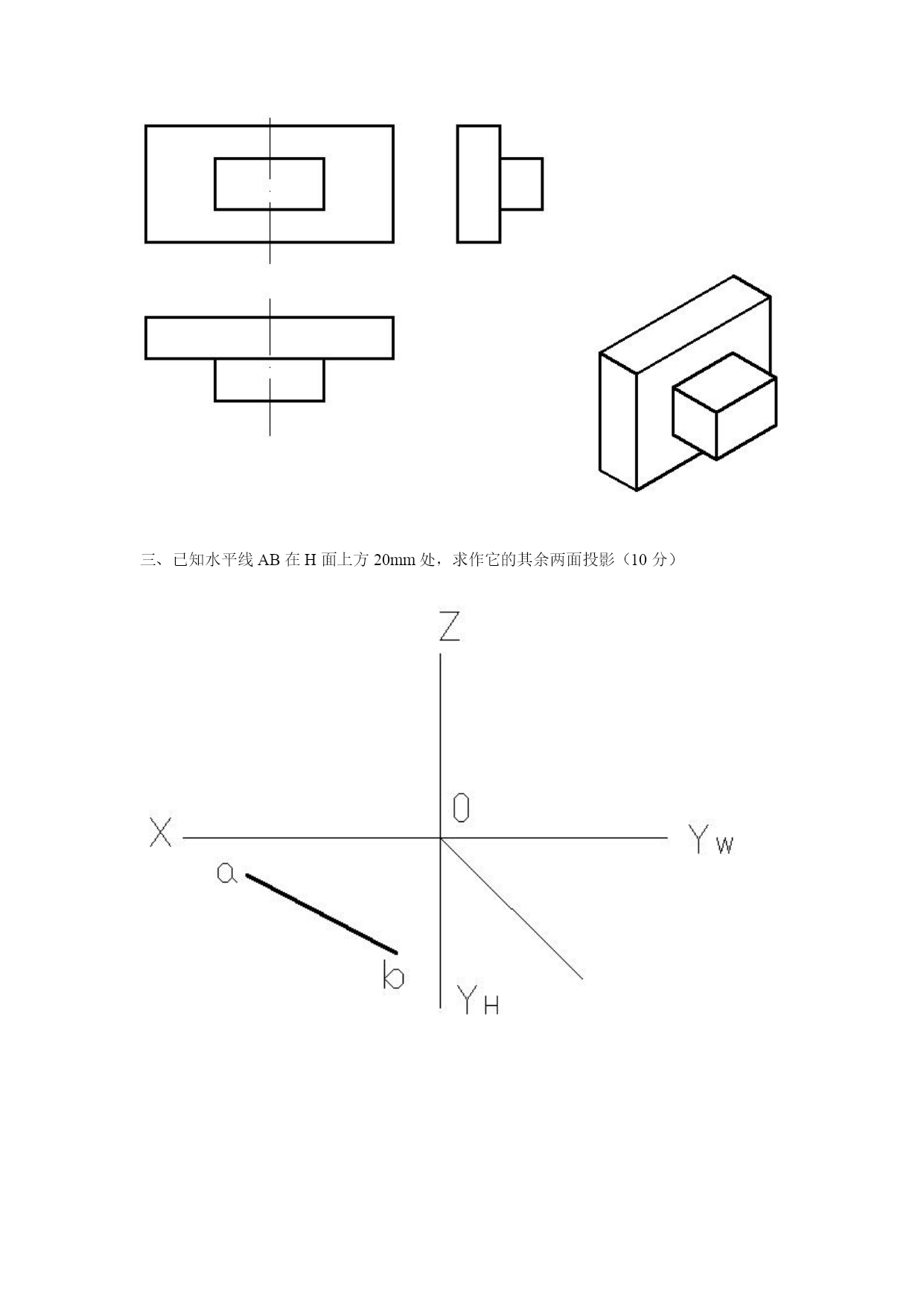

二、根据立体图画三视图（10分）

参考答案：

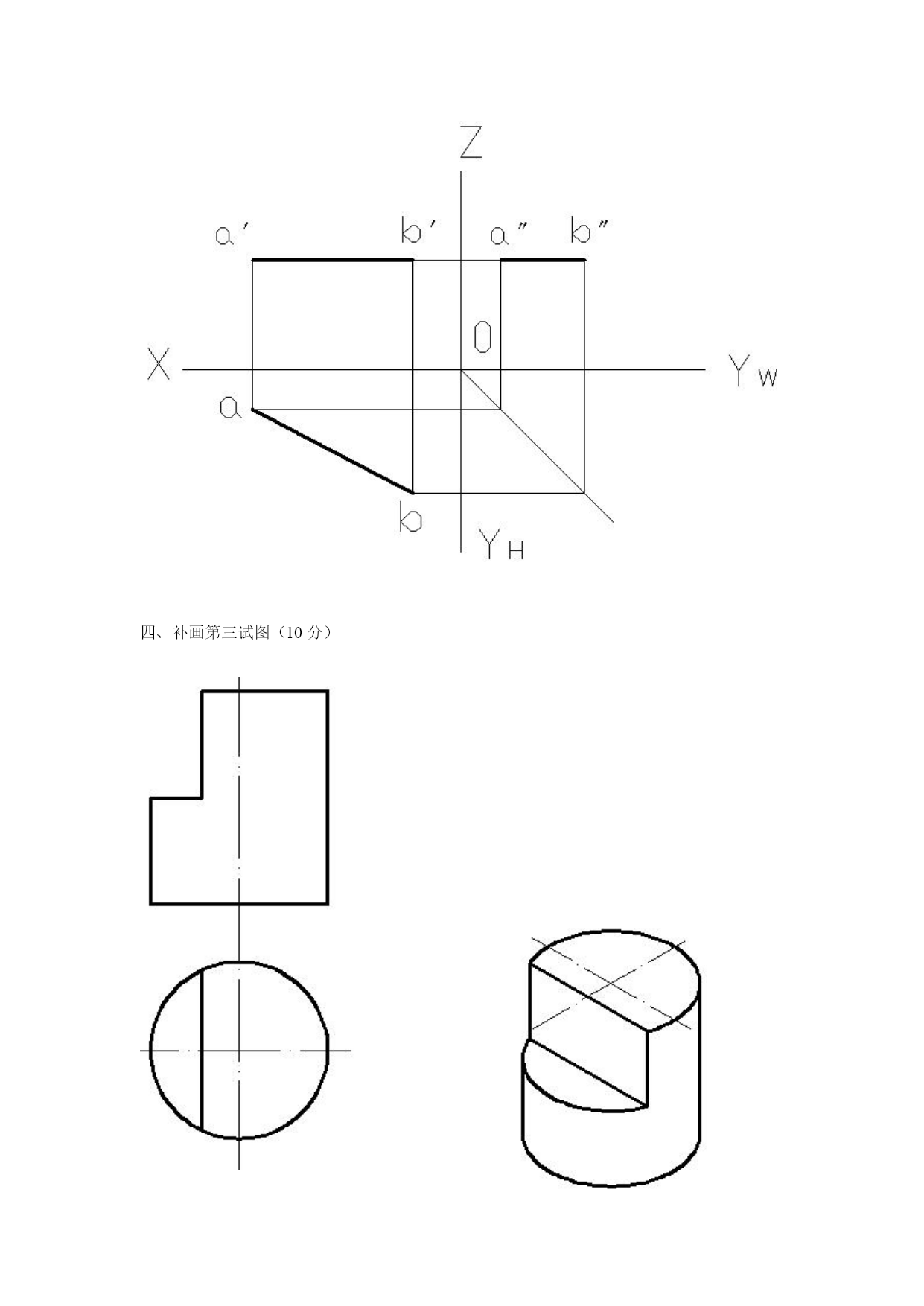

三、已知水平线AB在H面上方20mm处，求作它的其余两面投影（10分）

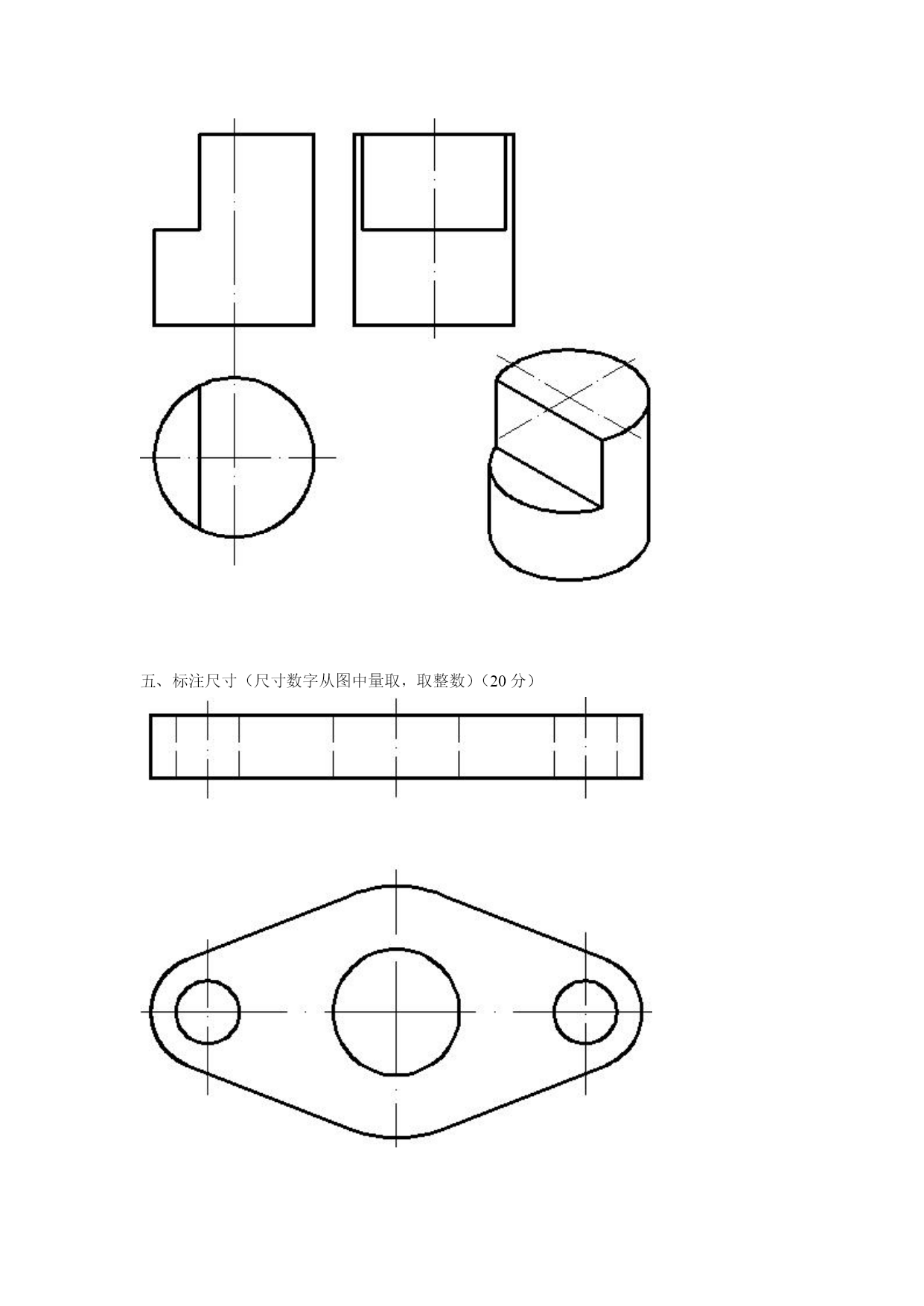

四、补画第三试图（10分）

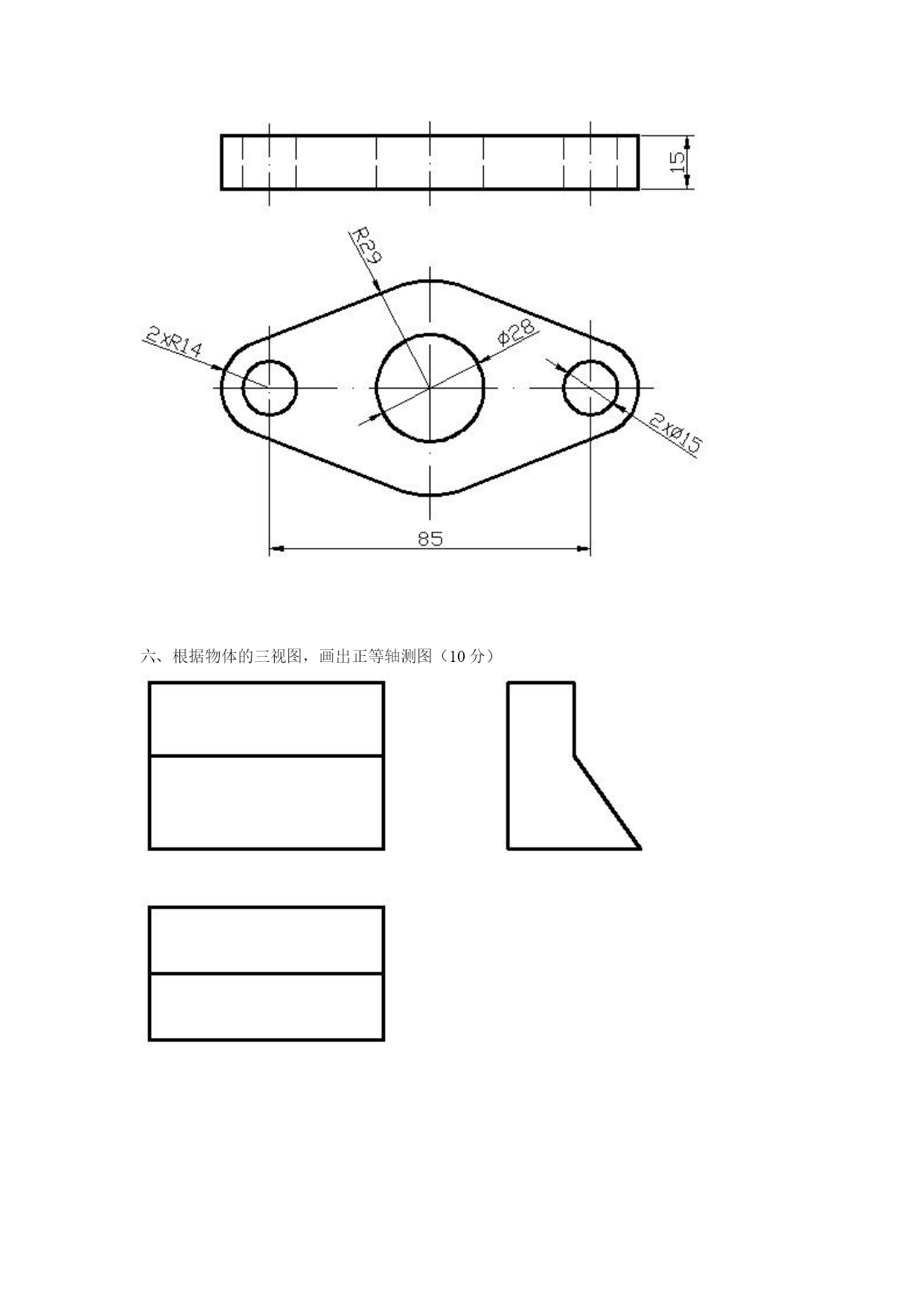

五、标注尺寸（尺寸数字从图中量取，取整数）（20分）

六、根据物体的三视图，画出正等轴测图（10分）

七、将下列主视图改画全剖试图（20分）

工程制图试题答案（2）
填空题（20分）
1、三视图之间的位置关系：以主视图为基准，俯视图在它的正下方，左视图在它的正右方。三视图的“三等”关系：主、俯视图长对正，主、左视
图高平齐，左、俯视图宽相等。
2、正等轴测图的轴间角为1200，轴向变形系数为0.82为了计算方便，一般用1代替。
3、按剖开机件的范围不同，剖视图可分为全剖视图，半剖视图和局部剖视图。
4、普通螺纹M16×1.5LH-5g6g-S的公称直径为16mm，旋向为右（左、右）；导程为1.5。
5、零件的内容包括=1\*GB3①一组视图，=2\*GB3②完整的尺寸，=3\*GB3③技术要求，=4\*GB3④标题栏。
6、暖通空调工程图包括=1\*GB3①室内采暖平面图、系统图，=2\*GB3②空调通风平面图、系统图，=3\*GB3③设备布置图和祥图。
二、根据立体图画三视图（10分）

已知水平线AB与铅垂线MN相交于M点，试完成两直线的三面投影图（10分）

四、补画第三试图（10分）

五、标注尺寸（尺寸数字从图中量取，取整数）（20分）

六、根据物体的三视图，画出正等轴测图（10分）

七、将下列主视图改画全剖试图（20分）

工程制图试题答案（3）
填空题（20分）
1、根据直线在投影面体系中对3个投影面所处的位置不同，可将直线分为一般位置的直线，投影面平行线，投影面垂直线三种。
2、轴测图中常用的有正等轴测图，斜二轴测图两种。
3、图纸的基本幅面有A0A1，A2，A3，A45种。图纸幅面加长由基本幅面的短（长、短）边成整数倍增加得出。
4、根据断面图的配置不同，可将断面图分为移出断面图和重合断面图。
5、齿轮的绘图规定，单个齿轮齿顶圆和齿顶线用粗实线线绘制，分度圆和分度线用细点划线线绘制，齿根圆和齿根线用细实线线绘制，也可省略不画。
6、城市排水工程包括根据污水种类不同分为城市污水排水工程，和城市雨水排水工程。
7、电气制图从工程制图角度来说主要分电路图，简图，电气施工图三类。
二、根据立体图画三视图（10分）

三、过A点作直线AB与MN平行，并判断AB与CD是否相交（10分）

四、补画第三试图（10分）

五、标注尺寸（尺寸数字从图中量取，取整数）（20分）

六、根据物体的三视图，画出正等轴测图（10分）

七、将下列主视图改画全剖试图（20分）
