单片机作业与答案.doc

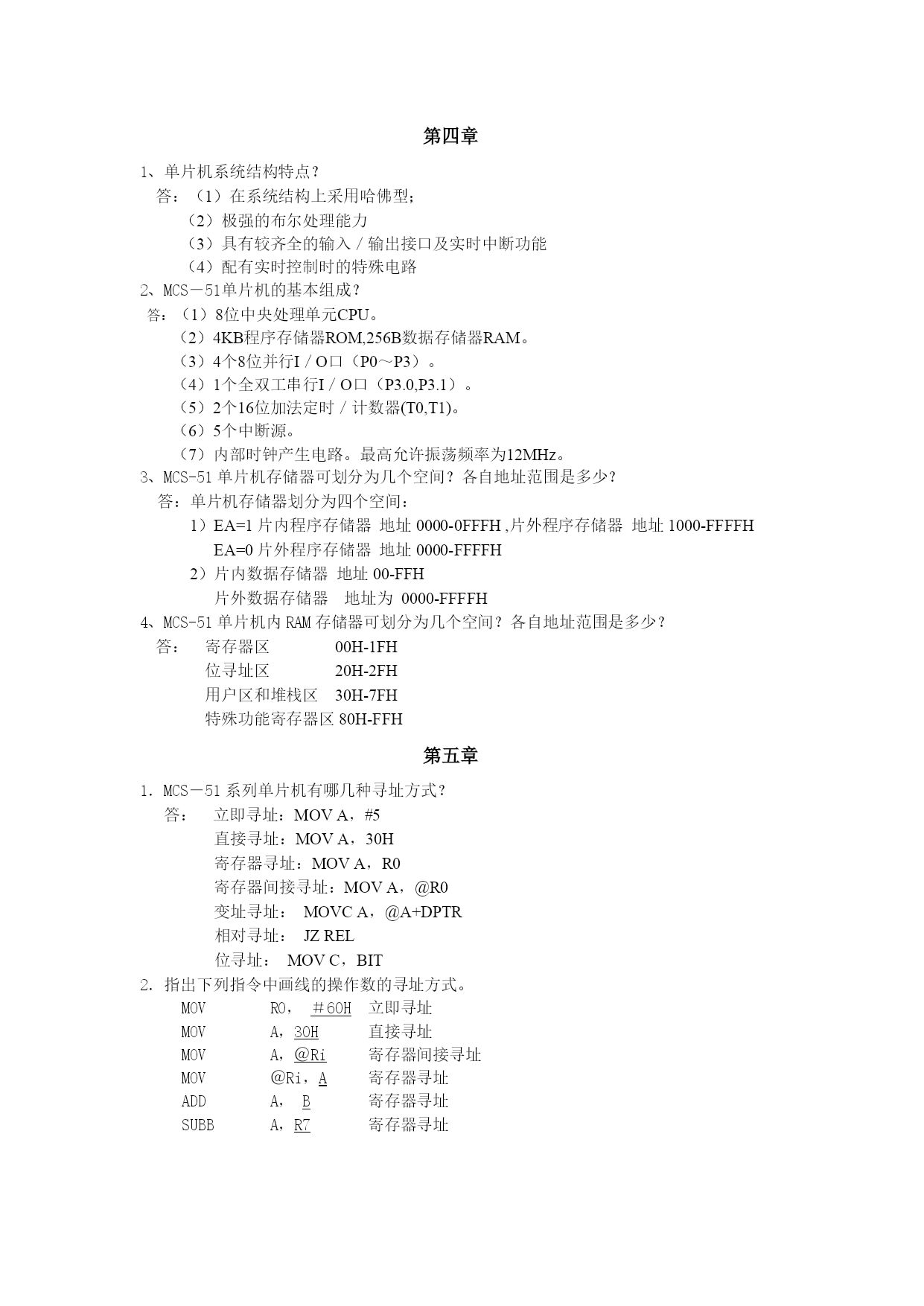

第四章
1、单片机系统结构特点？
答：（1）在系统结构上采用哈佛型；
（2）极强的布尔处理能力
（3）具有较齐全的输入／输出接口及实时中断功能
（4）配有实时控制时的特殊电路
2、MCS－51单片机的基本组成？
答：（1）8位中央处理单元CPU。
（2）4KB程序存储器ROM,256B数据存储器RAM。
（3）4个8位并行I／O口（P0～P3）。
（4）1个全双工串行I／O口（P3.0,P3.1）。
（5）2个16位加法定时／计数器(T0,T1)。
（6）5个中断源。
（7）内部时钟产生电路。最高允许振荡频率为12MHz。
3、MCS-51单片机存储器可划分为几个空间？各自地址范围是多少？
答：单片机存储器划分为四个空间：
1）EA=1片内程序存储器地址0000-0FFFH,片外程序存储器地址1000-FFFFH
EA=0片外程序存储器地址0000-FFFFH
2）片内数据存储器地址00-FFH
片外数据存储器地址为0000-FFFFH
4、MCS-51单片机内RAM存储器可划分为几个空间？各自地址范围是多少？
答：寄存器区00H-1FH
位寻址区20H-2FH
用户区和堆栈区30H-7FH
特殊功能寄存器区80H-FFH
第五章
1．MCS－51系列单片机有哪几种寻址方式？
答：立即寻址：MOVA，#5
直接寻址：MOVA，30H
寄存器寻址：MOVA，R0
寄存器间接寻址：MOVA，@R0
变址寻址：MOVCA，@A+DPTR
相对寻址：JZREL
位寻址：MOVC，BIT
2．指出下列指令中画线的操作数的寻址方式。
MOV R0，＃60H立即寻址
MOV A，30H直接寻址
MOV A，＠Ri寄存器间接寻址
MOV ＠Ri，A寄存器寻址
ADD A，B寄存器寻址
SUBB A，R7寄存器寻址

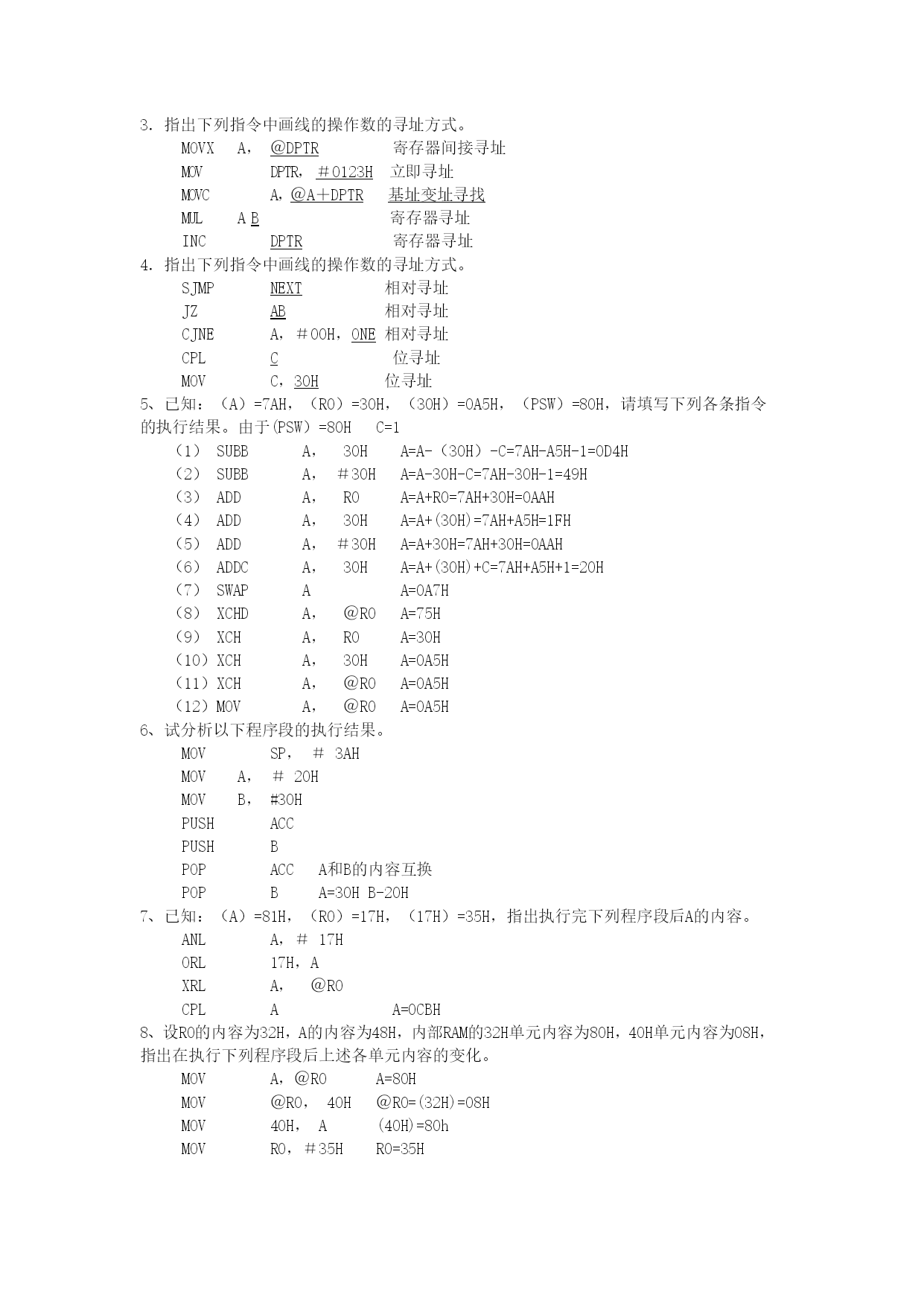

3．指出下列指令中画线的操作数的寻址方式。
MOVX A，＠DPTR寄存器间接寻址
MOV DPTR，＃0123H立即寻址
MOVC A，＠A＋DPTR基址变址寻找
MUL AB寄存器寻址
INC DPTR寄存器寻址
4．指出下列指令中画线的操作数的寻址方式。
SJMP NEXT相对寻址
JZ AB相对寻址
CJNE A，＃00H，ONE相对寻址
CPL C位寻址
MOV C，30H位寻址
5、已知：（A）=7AH，（R0）=30H，（30H）=0A5H，（PSW）=80H，请填写下列各条指令的执行结果。由于(PSW）=80HC=1
（1）SUBB A，30HA=A-（30H）-C=7AH-A5H-1=0D4H
（2）SUBB A，＃30HA=A-30H-C=7AH-30H-1=49H
（3）ADD A，R0A=A+R0=7AH+30H=0AAH
（4）ADD A，30HA=A+(30H)=7AH+A5H=1FH
（5）ADD A，＃30HA=A+30H=7AH+30H=0AAH
（6）ADDC A，30HA=A+(30H)+C=7AH+A5H+1=20H
（7）SWAP AA=0A7H
（8）XCHD A，＠R0A=75H
（9）XCH A，R0A=30H
（10）XCH A，30HA=0A5H
（11）XCH A，＠R0A=0A5H
（12）MOV A，＠R0A=0A5H
6、试分析以下程序段的执行结果。
MOV SP，＃3AH
MOV A，＃20H
MOV B，#30H
PUSH ACC
PUSH B
POP ACCA和B的内容互换
POP BA=30HB-20H
7、已知：（A）=81H，（R0）=17H，（17H）=35H，指出执行完下列程序段后A的内容。
ANL A，＃17H
ORL 17H，A
XRL A，＠R0
CPL AA=0CBH
8、设R0的内容为32H，A的内容为48H，内部RAM的32H单元内容为80H，40H单元内容为08H，指出在执行下列程序段后上述各单元内容的变化。
MOV A，＠R0A=80H
MOV ＠R0，40H＠R0=(32H)=08H
MOV 40H，A(40H)=80h
MOV R0，＃35HR0=35H

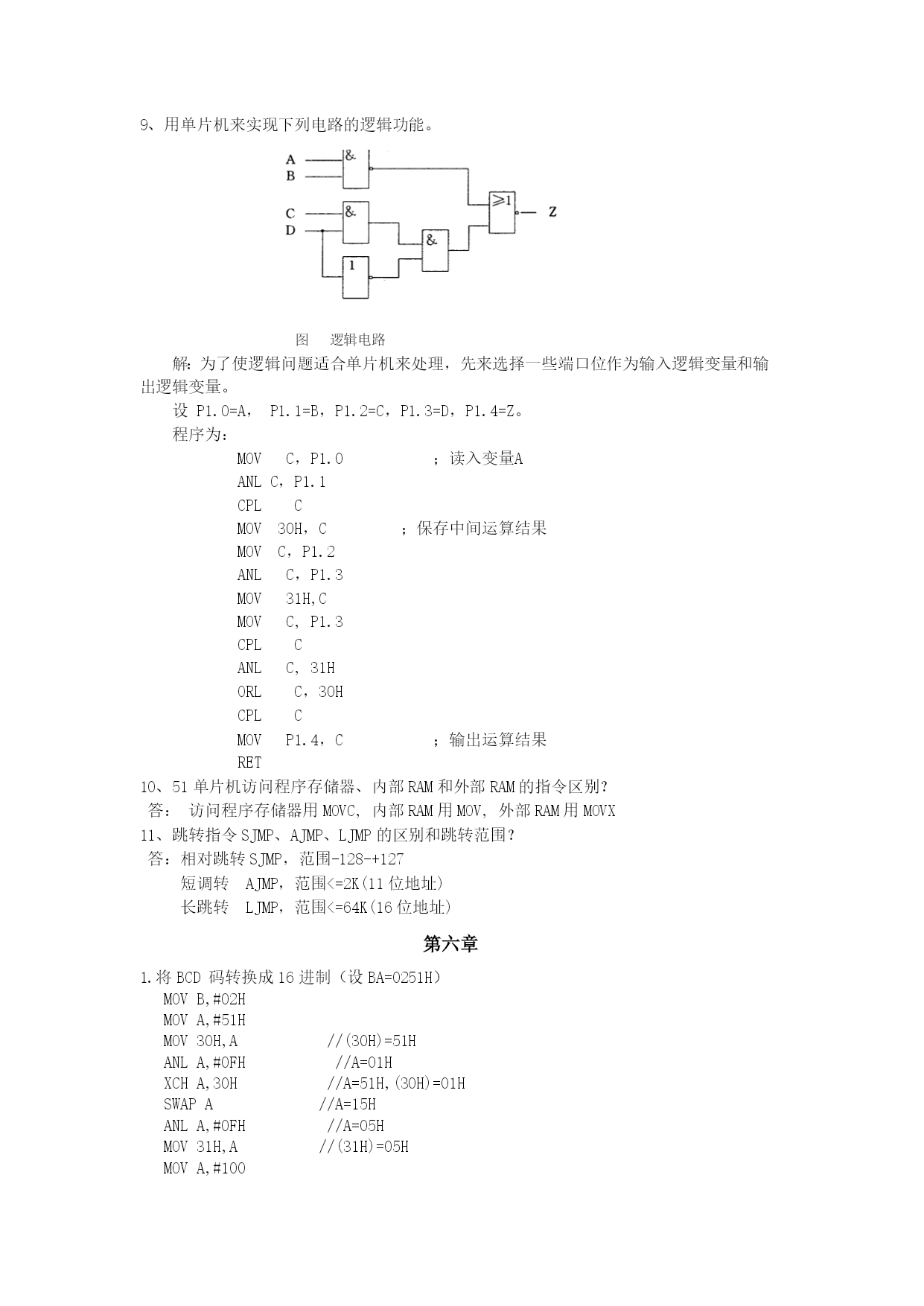

9、用单片机来实现下列电路的逻辑功能。
图逻辑电路
解：为了使逻辑问题适合单片机来处理，先来选择一些端口位作为输入逻辑变量和输出逻辑变量。
设P1.0=A，P1.1=B，P1.2=C，P1.3=D，P1.4=Z。
程序为：
MOVC，P1.0 ；读入变量A
ANL C，P1.1
CPL C
MOV30H，C ；保存中间运算结果
MOVC，P1.2
ANLC，P1.3
MOV31H,C
MOVC,P1.3
CPLC
ANLC,31H
ORL C，30H
CPL C
MOVP1.4，C ；输出运算结果
R
