AT89C52单片机简介.doc

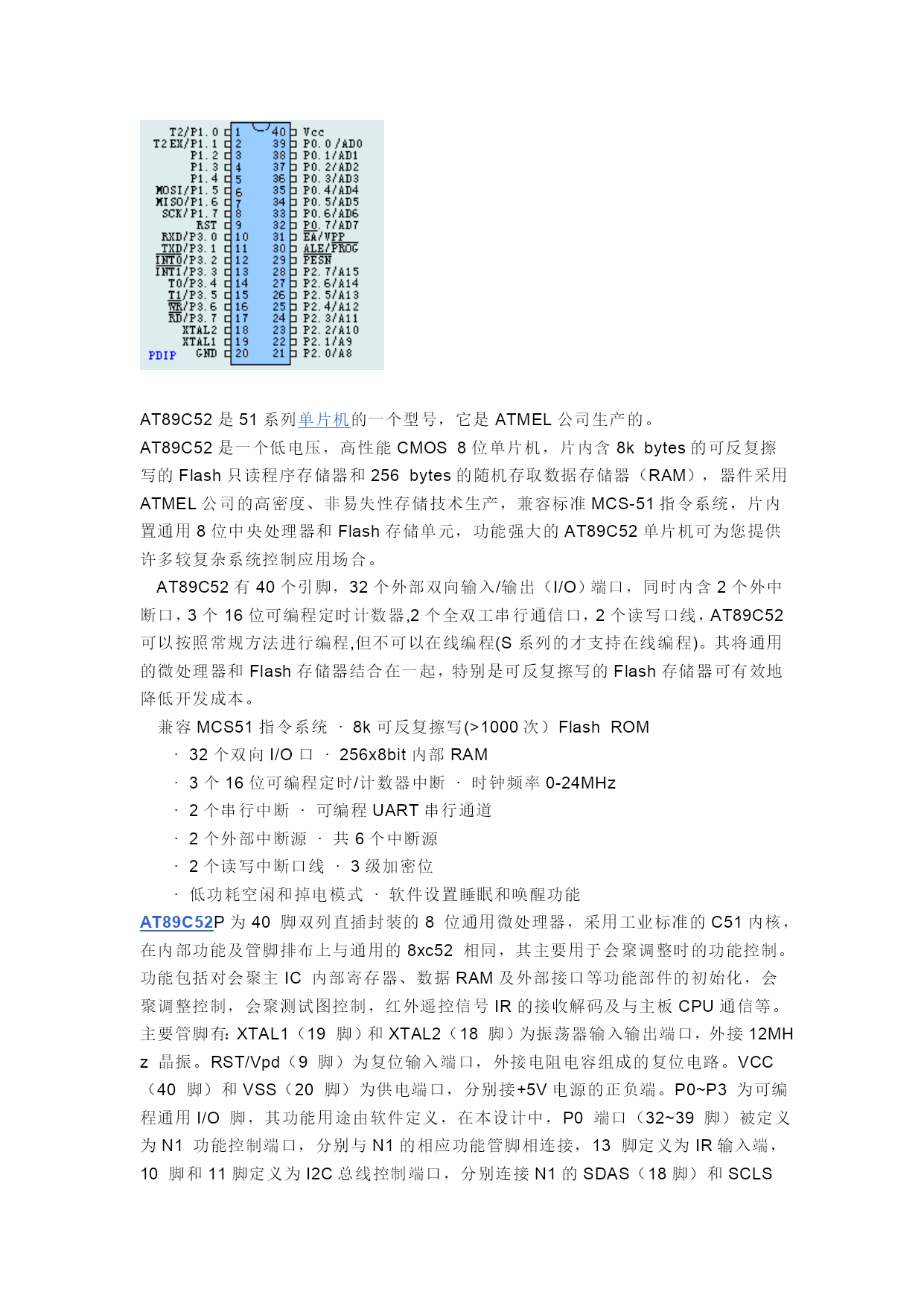

AT89C52是51系列HYPERLINK"http://baike.baidu.com/view/1012.htm"\t"_blank"单片机的一个型号，它是ATMEL公司生产的。
AT89C52是一个低电压，高性能CMOS8位单片机，片内含8kbytes的可反复擦写的Flash只读程序存储器和256bytes的随机存取数据存储器（RAM），器件采用ATMEL公司的高密度、非易失性存储技术生产，兼容标准MCS-51指令系统，片内置通用8位中央处理器和Flash存储单元，功能强大的AT89C52单片机可为您提供许多较复杂系统控制应用场合。
AT89C52有40个引脚，32个外部双向输入/输出（I/O）端口，同时内含2个外中断口，3个16位可编程定时计数器,2个全双工串行通信口，2个读写口线，AT89C52可以按照常规方法进行编程,但不可以在线编程(S系列的才支持在线编程)。其将通用的微处理器和Flash存储器结合在一起，特别是可反复擦写的Flash存储器可有效地降低开发成本。
兼容MCS51指令系统·8k可反复擦写(>1000次）FlashROM
·32个双向I/O口·256x8bit内部RAM
·3个16位可编程定时/计数器中断·时钟频率0-24MHz
·2个串行中断·可编程UART串行通道
·2个外部中断源·共6个中断源
·2个读写中断口线·3级加密位
·低功耗空闲和掉电模式·软件设置睡眠和唤醒功能
HYPERLINK"http://baike.baidu.com/view/2251929.htm"\t"_blank"AT89C52P为40脚双列直插封装的8位通用微处理器，采用工业标准的C51内核，在内部功能及管脚排布上与通用的8xc52相同，其主要用于会聚调整时的功能控制。功能包括对会聚主IC内部寄存器、数据RAM及外部接口等功能部件的初始化，会聚调整控制，会聚测试图控制，红外遥控信号IR的接收解码及与主板CPU通信等。主要管脚有：XTAL1（19脚）和XTAL2（18脚）为振荡器输入输出端口，外接12MHz晶振。RST/Vpd（9脚）为复位输入端口，外接电阻电容组成的复位电路。VCC（40脚）和VSS（20脚）为供电端口，分别接+5V电源的正负端。P0~P3为可编程通用I/O脚，其功能用途由软件定义，在本设计中，P0端口（32~39脚）被定义为N1功能控制端口，分别与N1的相应功能管脚相连接，13脚定义为IR输入端，10脚和11脚定义为I2C总线控制端口，分别连接N1的SDAS（18脚）和SCLS（19脚）端口，12脚、27脚及28脚定义为握手信号功能端口，连接主板CPU的相应功能端，用于当前制式的检测及会聚调整状态进入的控制功能。

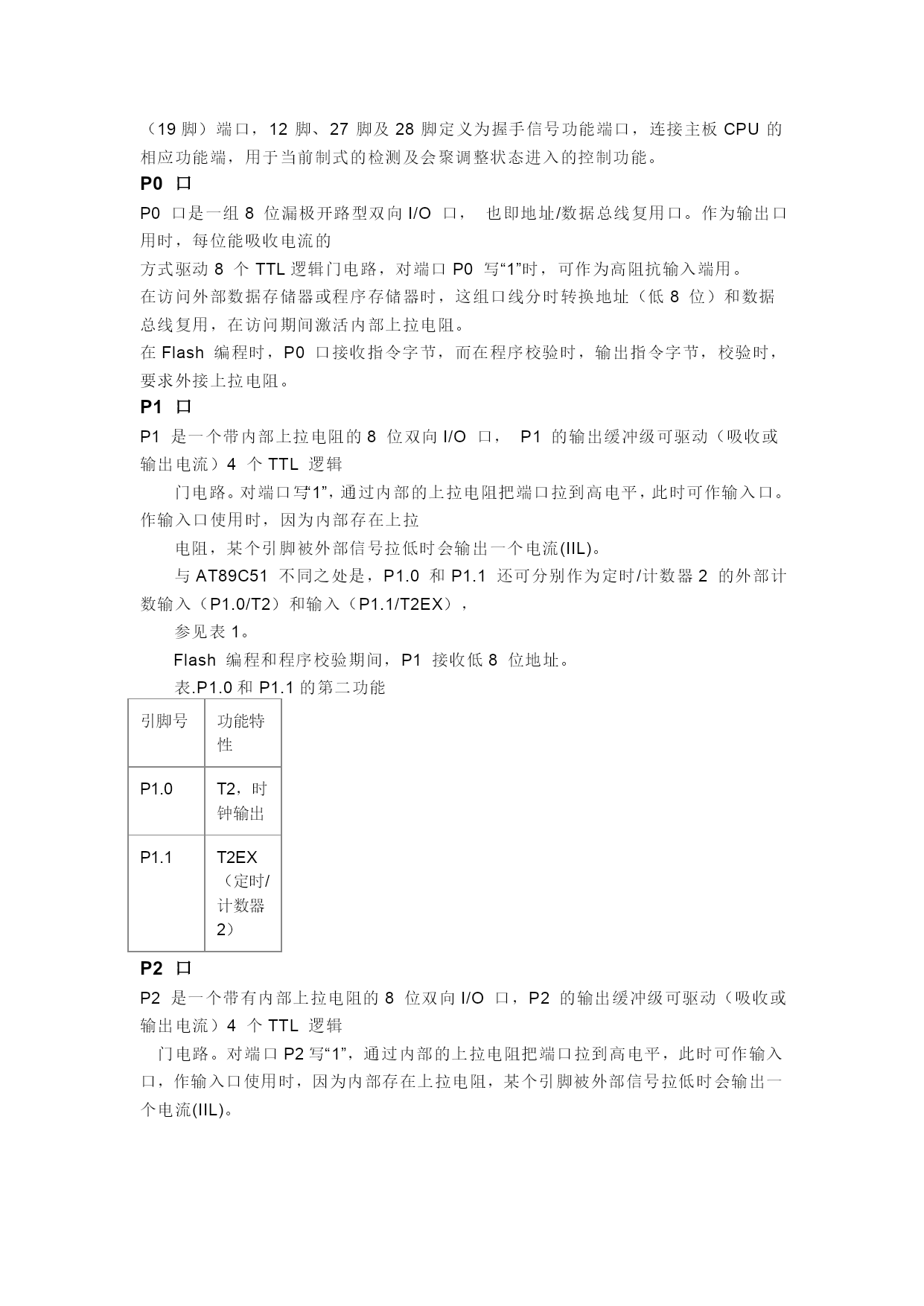

P0口
P0口是一组8位漏极开路型双向I/O口，也即地址/数据总线复用口。作为输出口用时，每位能吸收电流的
方式驱动8个TTL逻辑门电路，对端口P0写“1”时，可作为高阻抗输入端用。
在访问外部数据存储器或程序存储器时，这组口线分时转换地址（低8位）和数据总线复用，在访问期间激活内部上拉电阻。
在Flash编程时，P0口接收指令字节，而在程序校验时，输出指令字节，校验时，要求外接上拉电阻。
P1口
P1是一个带内部上拉电阻的8位双向I/O口，P1的输出缓冲级可驱动（吸收或输出电流）4个TTL逻辑
门电路。对端口写“1”，通过内部的上拉电阻把端口拉到高电平，此时可作输入口。作输入口使用时，因为内部存在上拉
电阻，某个引脚被外部信号拉低时会输出一个电流(IIL)。
与AT89C51不同之处是，P1.0和P1.1还可分别作为定时/计数器2的外部计数输入（P1.0/T2）和输入（P1.1/T2EX），
参见表1。
Flash编程和程序校验期间，P1接收低8位地址。
表.P1.0和P1.1的第二功能
引脚号功能特性P1.0T2，时钟输出P1.1T2EX（定时/计数器2）P2口
P2是一个带有内部上拉电阻的8位双向I/O口，P2的输出缓冲级可驱动（吸收或输出电流）4个TTL逻辑
门电路。对端口P2写“1”，通过内部的上拉电阻把端口拉到高电平，此时可作输入口，作输入口使用时，因为内部存在上拉电阻，某个引脚被外部信号拉低时会输出一个电流(IIL)。

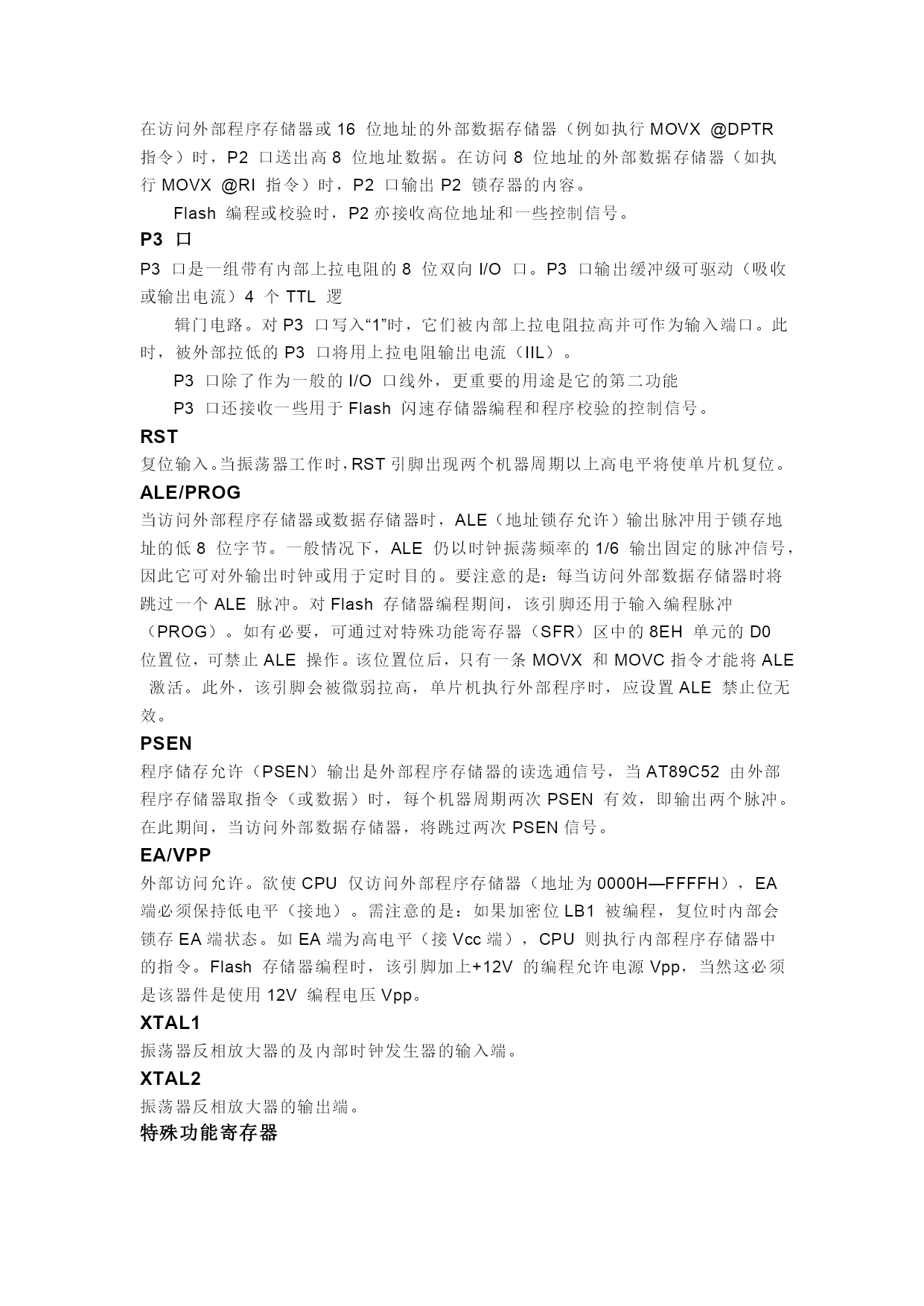

在访问外部程序存储器或16位地址的外部数据存储器（例如执行MOVX@DPTR指令）时，P2口送出高8位地址数据。在访问8位地址的外部数据存储器（如执行MOVX@RI指令）时，P2口输出P2锁存器的内容。
Flash编程或校验时，P2亦接收高位地址和一些控制信号。
P3口
P3口是一组带有内部上拉电阻的8位双向I/O口。P3口输出缓冲级可驱动（吸收或输出电流）4个TTL逻

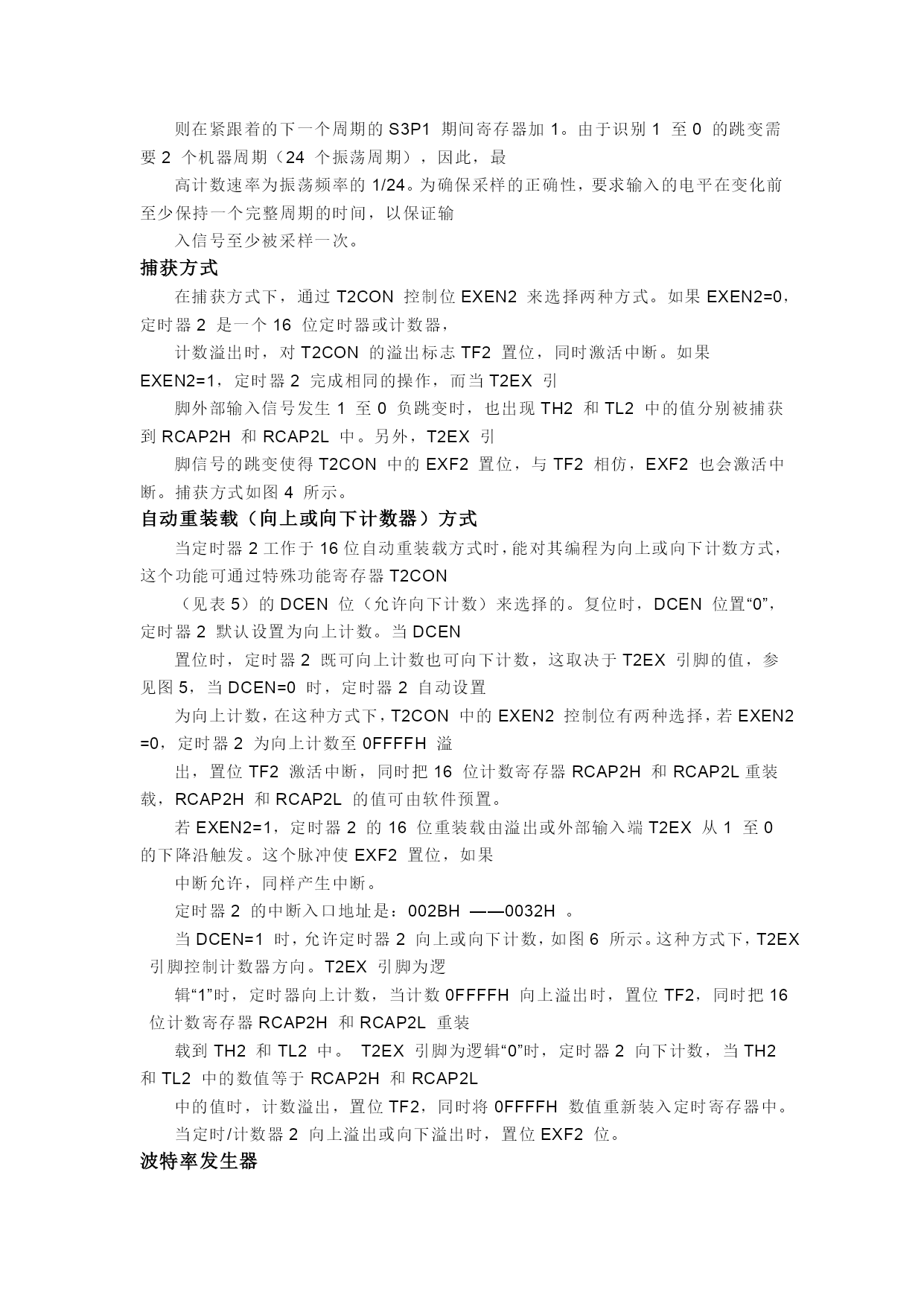

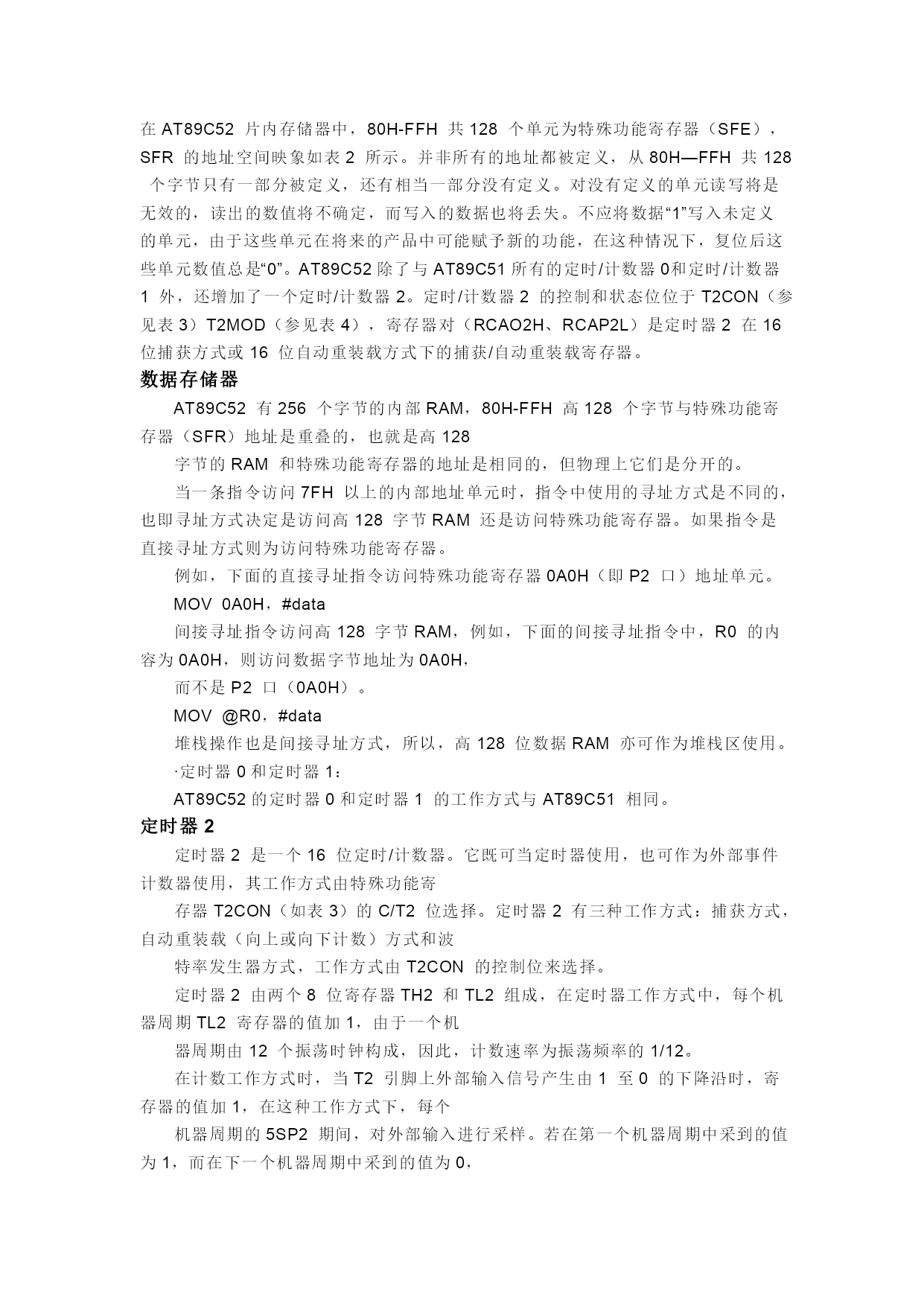

辑门电路。对P3口写入“1”时，它们被内部上拉电阻拉高并可作为
