单片机知识点总结范文207.pdf

第一部分硬件基础
1、单片机的组成；
2、单片机的并行I/O口在使用时，有哪些注意的地方？
3、单片机的存储器；程序存储器和数据存储器的寻址范围，地址总线和数据总
线的位数；数据存储器内存空间的分配；特殊功能寄存器区；
4、时钟及机器周期；
5、单片机的控制总线、地址总线及数据总线等。
例：
一、填空
1．MCS-51单片机有4个存储空间，它们分别是：、
、
、。
2、MCS-51单片机的一个机器周期包括个状态周期，个振
荡周期。设外接12MHz晶振，则一个机器周期为μs。
3．程序状态字PSW由位组成。
4．在MCS-51单片机内部，其RAM高端128个字节的地址空间称为
区，但其中仅有个字节有实际意义。
5.MCS-51系列单片机为位单片机，其数据总线为位，地址总

线为位，可扩展的地址范围为。
6.MCS-51单片机的4个并行I/O口若作为普通I/O口使用时，输入操作分
为读引脚和读锁存器，需要先向端口写“1”的操作是。
7.MCS-51单片机的特殊功能寄存器分为可位寻址和不可位寻址两种，那么IE
为，TMOD为。
8．通常MCS-51单片机上电复位时PC=H、SP=H、通用寄存器
采用第组，这一组寄存器的地址范围是H。
9．MCS-51单片机堆栈遵循的数据存储原则。
10．在MCS-51单片机中，使用P2、P0口传送信号，且使用P0
口来传送信号，这里采用的是技术。
11．MCS-51单片机位地址区的起始字节地址为。
12．对于并行口在读取端口引脚信号时，必须先对端口写。
13．PC的内容是。
14、MCS-51单片机运行出错后需要复位，复位的方法是在复位引脚上加一个持
续时间超过个时钟周期的高电平。

15、具有4KBytes储存容量之存储器，其至少需具有根地址线。
二、问答
1.简述MCS-51单片机的P0、P1、P2和P3口的功能。
2．MCS-51单片机的三总线是由哪些口线构成的。
3．MCS-51单片机的位寻址区的字节地址范围是多少？位地址范围是多少？
4.MCS-51单片机存储器在结构上有什么特点？在物理上和逻辑上各有那几个
地址空间？
5．简述MCS-51单片机00H-7FH片内RAM的功能划分，写出它们的名称以及所
占用的地址空间，并说明它们的控制方法和应用特性。
6．请写出MCS-51单片机的五个中断源的入口地址。
第二部分C51程序设计

1、C51的指令规则；C51编程语句及规则；
2、C51表达式和运算符；
3、顺序程序、分支程序及循环程序设计；
4、C51的函数；
5、中断函数。
例：
1．程序的基本结构有。
2．C51的存储器模式有、、。
3．C51中int型变量的长度为，其值域为

；unsignedchar型变量的长度为位，其值域为。
4．C51中关键字sfr的作用，sbit的作用
。

5．函数定义由和两部分组成。
6．C51的表达式由组成。C51表达式语句由表达式和
组成。

7．若局部变量未初始化，其初值为。
8．C51中“！”运算符的作用是；运算符”~”的作用是
。

9．若函数无返回值，用关键字指定。

10.在C51中，语句while(1){循环体语句}的含义是。

11.C51中，用于定义变量片内数据存储器类型的关键字是。
二、程序设计题

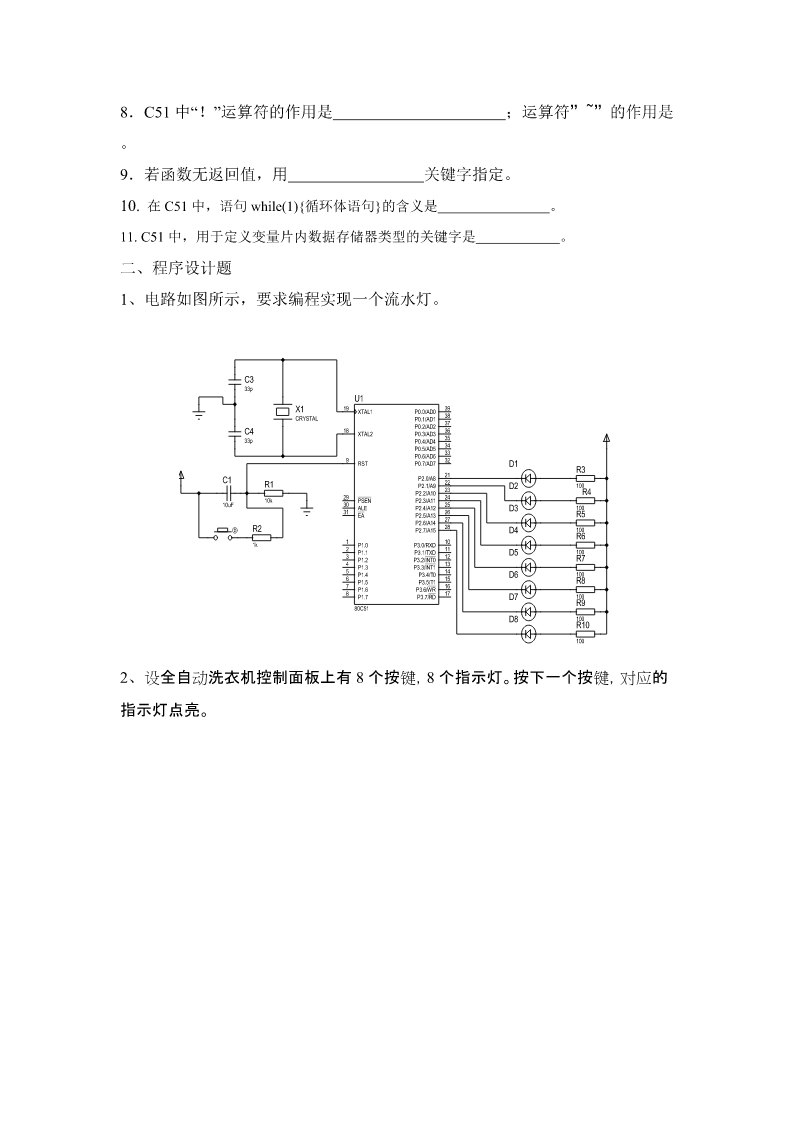

1、电路如图所示，要求编程实现一个流水灯。

C3
33p
U1
1939
X1XTAL1P0.0/AD0
38
CRYSTALP0.1/AD1
37
P0.2/AD2
1836
C4XTAL2P0.3/AD3
35
33pP0.4/AD4
34
P0.5/AD5
33
P0.6/AD6
932
RSTP0.7/AD7D1
R3
21
P2.0/A8
C122
R1P2.1/A9100
23D2
P2.2/A10R4
2924
10kPSENP2.3/A11
10uF3025
ALEP2.4/A12100
3126D3
EAP2.5/A13R5
27
P2.6/A14
28
R2P2.7/A15D4100
R6
110
1kP1.0P3.0/RXD
211
P1.1P3.1/TXD100
312D5
P1.2P3.2/INT0R7
413
P1.3P3.3/INT1
514
P1.4P3.4/T0100
615D6
P1.5P3.5/T1R8
716
P1.6P3.6/WR
817
P1.7P3.7/RDD7100
R9
80C51
D8100
R10

100

2、设全自动洗衣机控制面板上有8个按键，8个指示灯。按下一个按键，对应的
指示灯点亮。
第三部分中断系统
1、中断的定义；
2、中断源及其优先级；
3、中断过程及中断应用编程。
例：
一、填空题
1．MCS-51单片机有个中断源。上电复位时，同级中断的自然优先级

从
