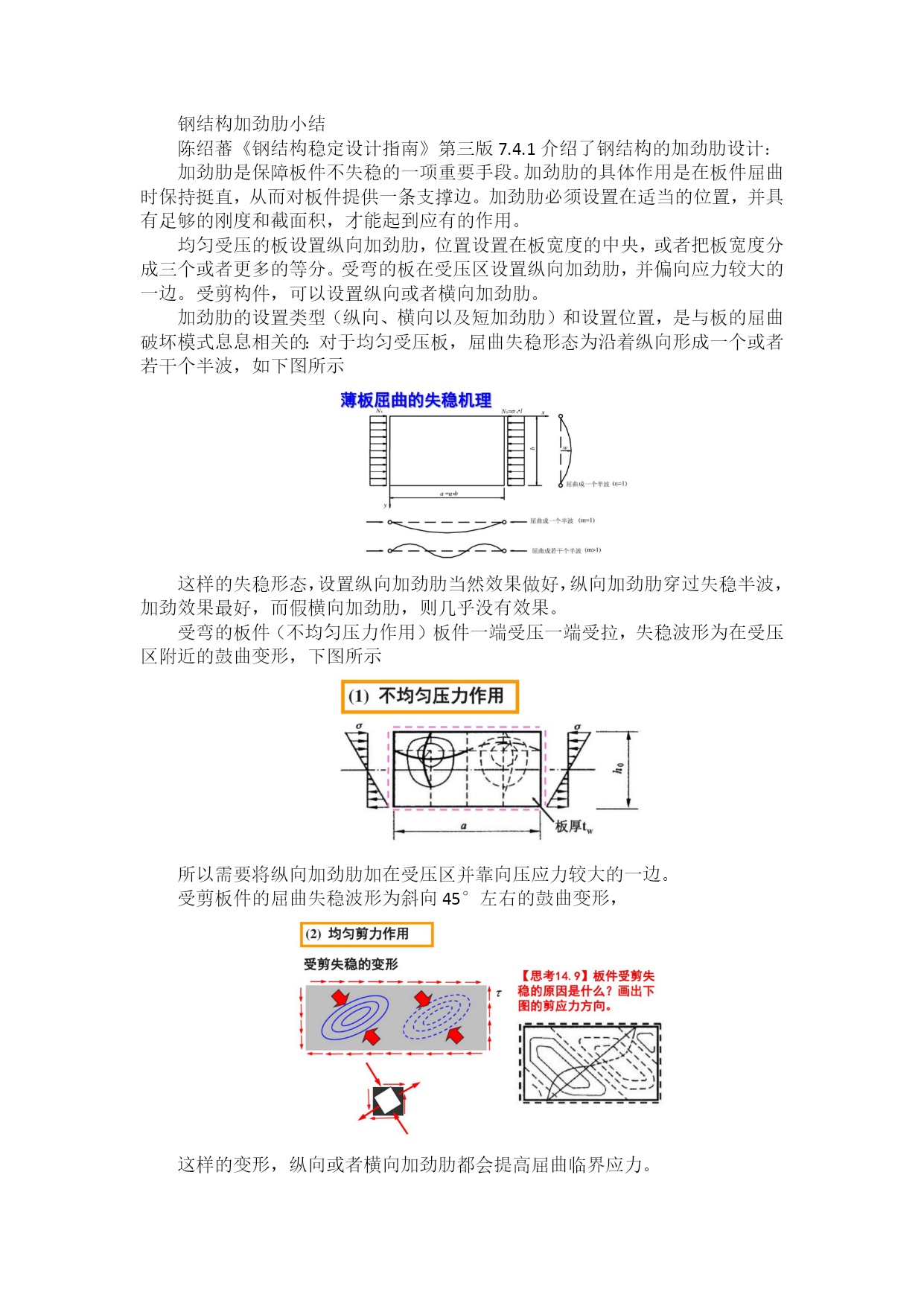

钢结构加劲肋小结
陈绍蕃《钢结构稳定设计指南》第三版7.4.1介绍了钢结构的加劲肋设计：
加劲肋是保障板件不失稳的一项重要手段。加劲肋的具体作用是在板件屈曲时保持挺直，从而对板件提供一条支撑边。加劲肋必须设置在适当的位置，并具有足够的刚度和截面积，才能起到应有的作用。
均匀受压的板设置纵向加劲肋，位置设置在板宽度的中央，或者把板宽度分成三个或者更多的等分。受弯的板在受压区设置纵向加劲肋，并偏向应力较大的一边。受剪构件，可以设置纵向或者横向加劲肋。
加劲肋的设置类型（纵向、横向以及短加劲肋）和设置位置，是与板的屈曲破坏模式息息相关的：对于均匀受压板，屈曲失稳形态为沿着纵向形成一个或者若干个半波，如下图所示

这样的失稳形态，设置纵向加劲肋当然效果做好，纵向加劲肋穿过失稳半波，加劲效果最好，而假横向加劲肋，则几乎没有效果。
受弯的板件（不均匀压力作用）板件一端受压一端受拉，失稳波形为在受压区附近的鼓曲变形，下图所示

所以需要将纵向加劲肋加在受压区并靠向压应力较大的一边。
受剪板件的屈曲失稳波形为斜向45°左右的鼓曲变形，

这样的变形，纵向或者横向加劲肋都会提高屈曲临界应力。
综上，加劲的设置位置，都是在受压区，是为了提高受压板件的屈曲临界应力，抑制屈曲变形。
《钢结构设计规范》GB50017-2003，4.3.6中，对于加劲肋的外伸宽度和厚度都做了具体的规定：

在具体的钢结构设计过程中，我们经常会画如下图所示的节点：

这样的节点，需要如何套用《钢结构设计规范》GB50017-2003，4.3.6条的板厚要求？15-15剖面的14mm厚的板子，与翼缘焊接区域长度为179mm,自由悬挑部分长度为110mm,如果按照4.3.6条厚度的要求，板要做成（179+110）/15=20mm厚，还是做成179/15=12mm厚？
15-15剖面的14mm厚的板子，支撑条件为一边全部简支，一边完全自由，另外两边有一部分简支一部分自由的板件，受力方式可以转化为在翼缘受集中压力和弯矩的剪弯构件，所以厚度的限制，应该取与翼缘焊接部分的长度179mm,板厚最少要做到12mm是比较合理的！
