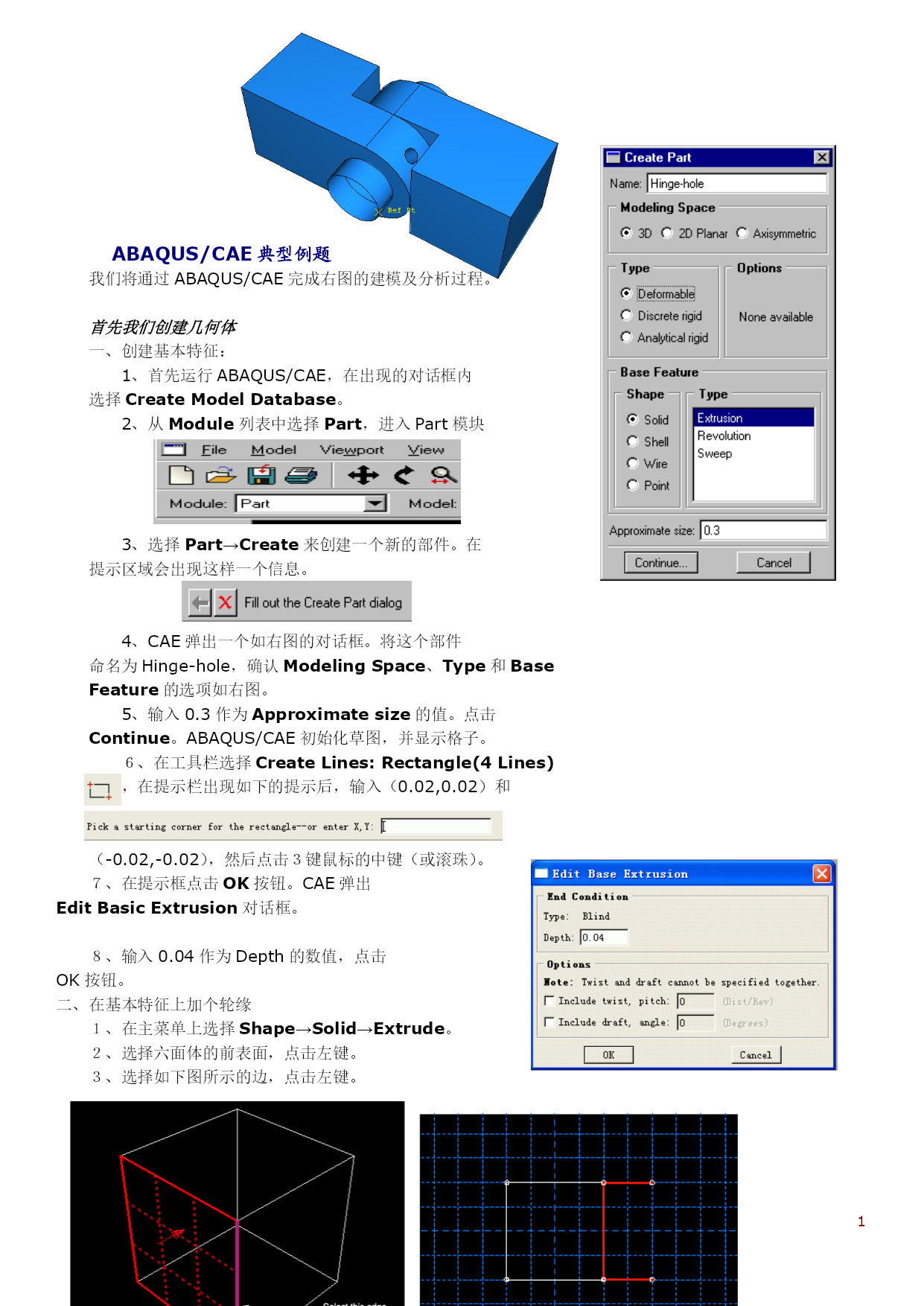

ABAQUS/CAE典型例题
我们将通过ABAQUS/CAE完成右图的建模及分析过程。

首先我们创建几何体
一、创建基本特征：
1、首先运行ABAQUS/CAE，在出现的对话框内
选择CreateModelDatabase。
2、从Module列表中选择Part，进入Part模块

3、选择Part→Create来创建一个新的部件。在
提示区域会出现这样一个信息。

4、CAE弹出一个如右图的对话框。将这个部件
命名为Hinge-hole，确认ModelingSpace、Type和Base
Feature的选项如右图。
5、输入0.3作为Approximatesize的值。点击
Continue。ABAQUS/CAE初始化草图，并显示格子。
６、在工具栏选择CreateLines:Rectangle(4Lines)
，在提示栏出现如下的提示后，输入（0.02,0.02）和

（-0.02,-0.02），然后点击３键鼠标的中键（或滚珠）。
７、在提示框点击OK按钮。CAE弹出
EditBasicExtrusion对话框。

８、输入0.04作为Depth的数值，点击
OK按钮。
二、在基本特征上加个轮缘
１、在主菜单上选择Shape→Solid→Extrude。
２、选择六面体的前表面，点击左键。
３、选择如下图所示的边，点击左键。

４、如右上图那样利用图标创建三条线段。
５、在工具栏中选择CreateArc:Centerand2Endpoints
６、移动鼠标到(0.04,0.0)，圆心，点击左键，然后将鼠标移到(0.04,0.02)再次点击鼠标左键，从已画好区域的外面将鼠标移到(0.04,-0.02)，这时你可以看到在这两个点之间出现一个半圆，点击左键完成这个半圆。
７、在工具栏选择CreateCircle:CenterandPerimeter
８、将鼠标移动到(0.04,0.0)点击左键，然后将鼠标移动到(0.05,0.0)点击左键。
９、从主菜单选择Add→Dimension→Radial，为刚完成的圆标注尺寸。
10、选择工具栏的EditDimensionValue图标
11、选择圆的尺寸(0.01)点击左键，在提示栏输入0.012，按回车。再次点击EditDimensionValue，退出该操作。
12、点击提示栏上的Done按钮。
13、在CAE弹出的EditExtrusion对话框内输入0.02作为深度的值。CAE以一个箭头表示拉伸的方向，点击Clip可改变这个方向。点击OK，完成操作。
三、创建润滑孔
１、进入Sketch模块，从主菜单选择Sketch→Create，
命名为Hole，设置0.2为ApproximateSize的值，点击Continue。
２、创建一个圆心在(0,0)，半径为0.003的圆，然后点击
Done，完成这一步骤。
３、回到Part模块，在Part下拉菜单中选择Hinge-hole。
４、在主菜单中选择Tools→Datum，按右图所示选择对
话框内的选项，点击Apply。
５、选择轮缘上的一条边，见下图，参数的值是从0到１，
如果，箭头和图中所示一样就输入0.25，敲回车，否则就输入
0.75。ABAQUS/CAE在这条边的1/4处上创建一个点。
６、创建一个基线，在CreateDatum对话框内选择Axis，

在Method选项中选择2Points，点击Apply。选择圆的中心点和刚才创建的基点，ABAQUS/CAE将创建如右上图所示的基线。
７、在CreateDatum对话框内选择Plane，在Method中选择Pointandnormal，点击OK，选择刚才创建的基点和基线。你的模型将如左下图所示。

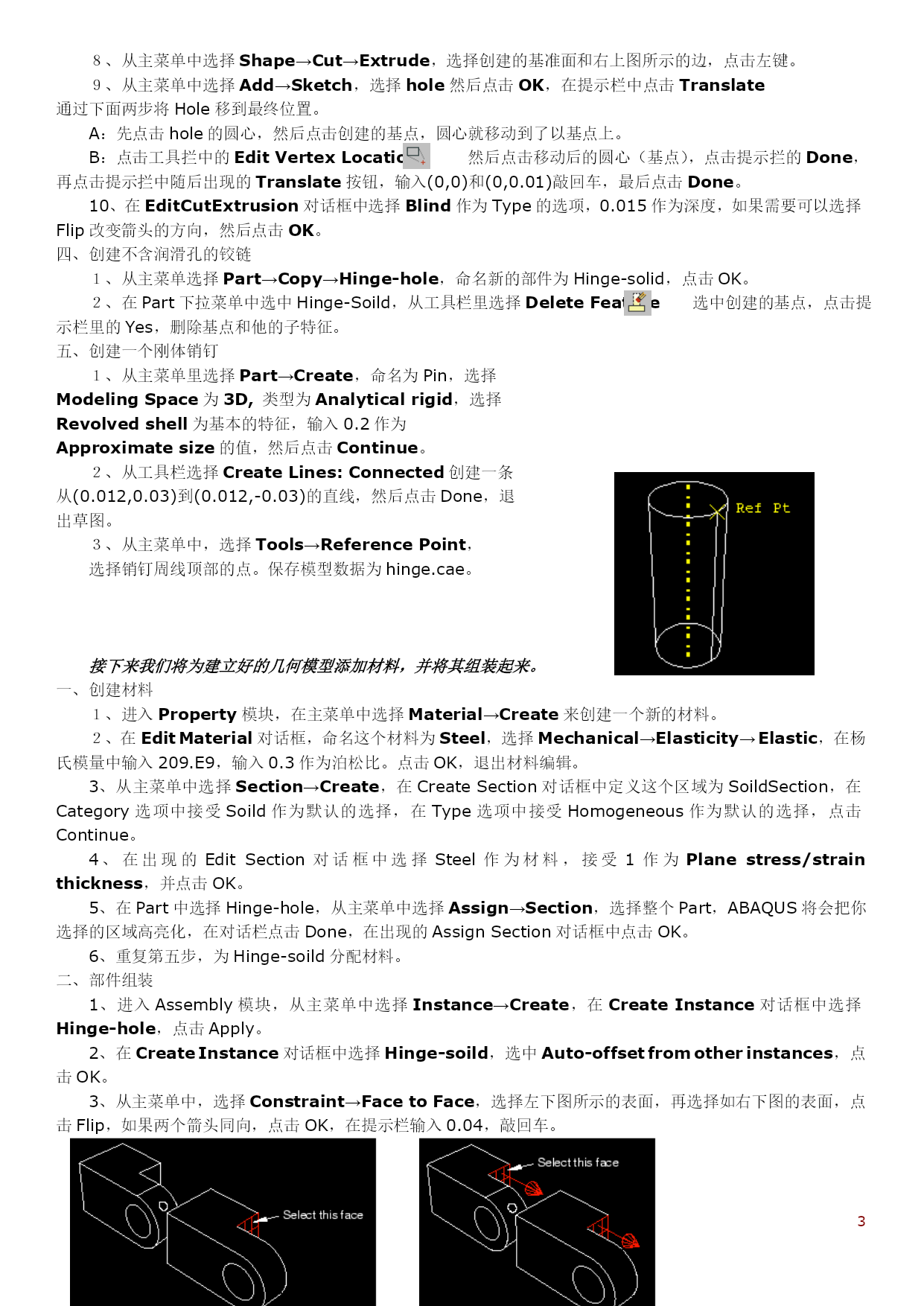

８、从主菜单中选择Shape→Cut→Extrude，选择创建的基准面和右上图所示的边，点击左键。
９、从主菜单中选择Add→Sketch，选择hole然后点击OK，在提示栏中点击Translate
通过下面两步将Hole移到最终位置。
A：先点击hole的圆心，然后点击创建的基点，圆心就移动到了以基点上。
B：点击工具拦中的EditVertexLocation，然后点击移动后的圆心（基点），点击提示拦的Done，再点击提示拦中随后出现的Translate按钮，输入(0,0)和(0,0.01)敲回车，最后点击Done。
10、在EditCutExtrusion对话框中选择Blind作为Type的选项，0.015作为深度，如果需要可以选择Flip改变箭头的方向，然后点击OK。
四、创建不含润滑孔的铰链
１、从主菜单选择Part→Copy→Hinge-hole，命名新的部件为Hinge-solid，点击OK。
２、在
