十字路口红绿灯PLC控制
1.项目要求
1.1十字路口红绿灯PLC控制系统的构成
十字路口交通信号灯通常设置红、绿和黄三种颜色，但是有的路口仅设置红、绿两种，如果采用PLC控制则可少用两个控制点。现有一个十字路口，东西和南北方向每个路口都设有红色和绿色指挥信号灯，其示意图如下：

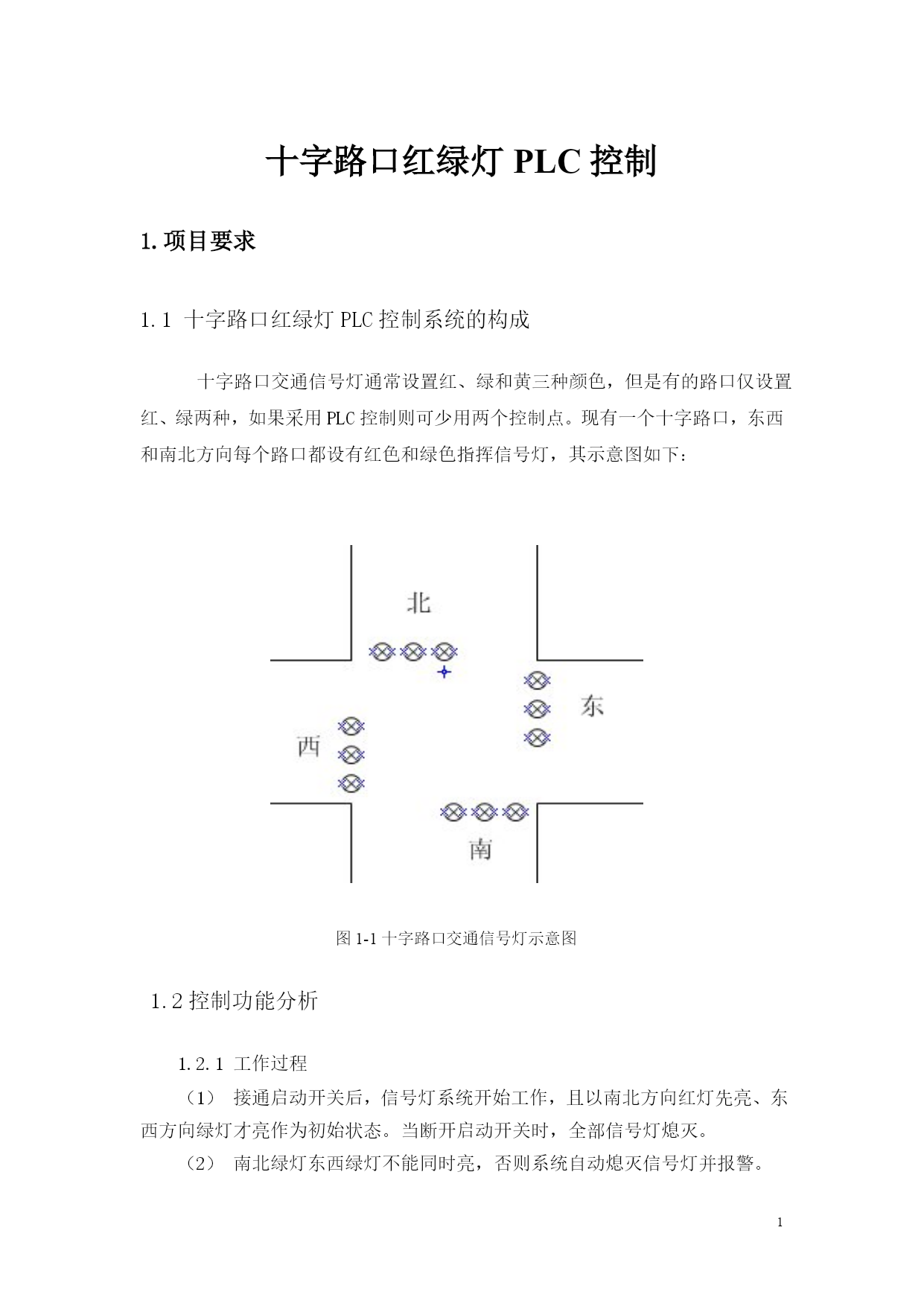

图1-1十字路口交通信号灯示意图
1.2控制功能分析
1.2.1工作过程
（1）接通启动开关后，信号灯系统开始工作，且以南北方向红灯先亮、东西方向绿灯才亮作为初始状态。当断开启动开关时，全部信号灯熄灭。
（2）南北绿灯东西绿灯不能同时亮，否则系统自动熄灭信号灯并报警。
（3）南北红灯持续25s，与此同时东西绿灯亮维持20s，然后闪烁3s后熄灭。接着东西黄灯亮2s，然后南北绿灯亮。
（4）东西红灯持续亮30s，同时南北绿灯亮25s，然后闪亮3s后熄灭。接着南北黄灯又亮2s，然后东西绿灯亮。南北和东西的信号灯，就这样按控制要求周而复始的进行工作。
1.2.2控制要求
要求采用PLC作为控制中心，采用触摸屏或上位机（组态软件编程）监控。
（1）.控制系统应有电路联锁和保护功能。
（2）.操作界面要求有动作效果，可以显示操作的进度。
（3）.检测、控制信号要准确，安全、可靠。
1.2.3硬件设计
根据控制要求，主控设备选用PLC，信号灯采用红、黄、绿灯泡（各4个），启动采用单刀开关实现。
要求：1、画出其电气控制图。
2、画出其梯形图。
1.2.4软件设计
①PLC程序编写
根据控制要求和梯形图，编写PLC控制程序。
eq\o\ac(○,2)组态王设计
根据要求画出组态王画面，并与PLC建立通信。
2.总体方案设计
上位机
控制

S7-200
交通灯
开头量

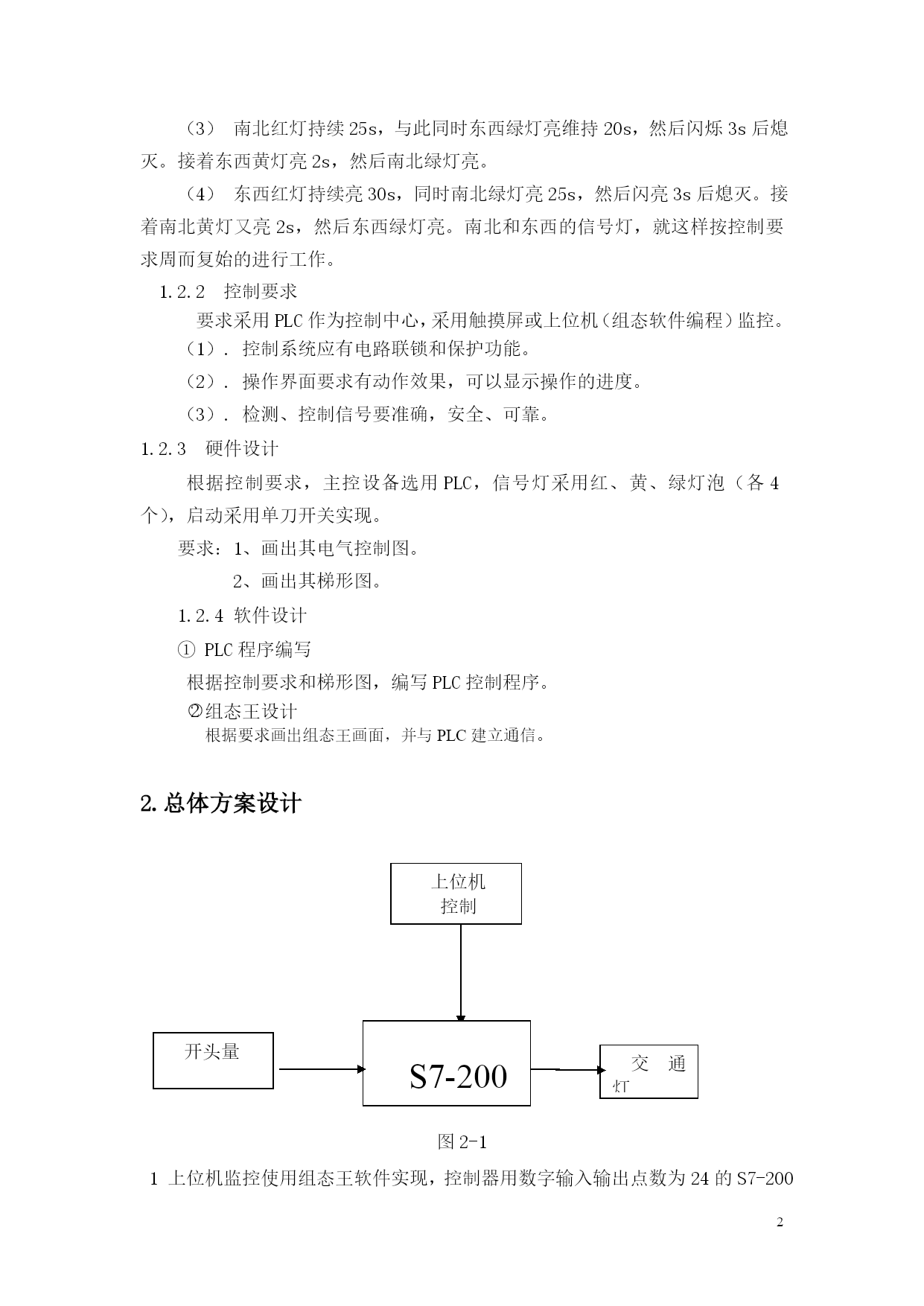

图2-1
1上位机监控使用组态王软件实现，控制器用数字输入输出点数为24的S7-200型PLC.
2上位机与下位机通信使用MODBUS协议。
3．硬件电路图

图3-1

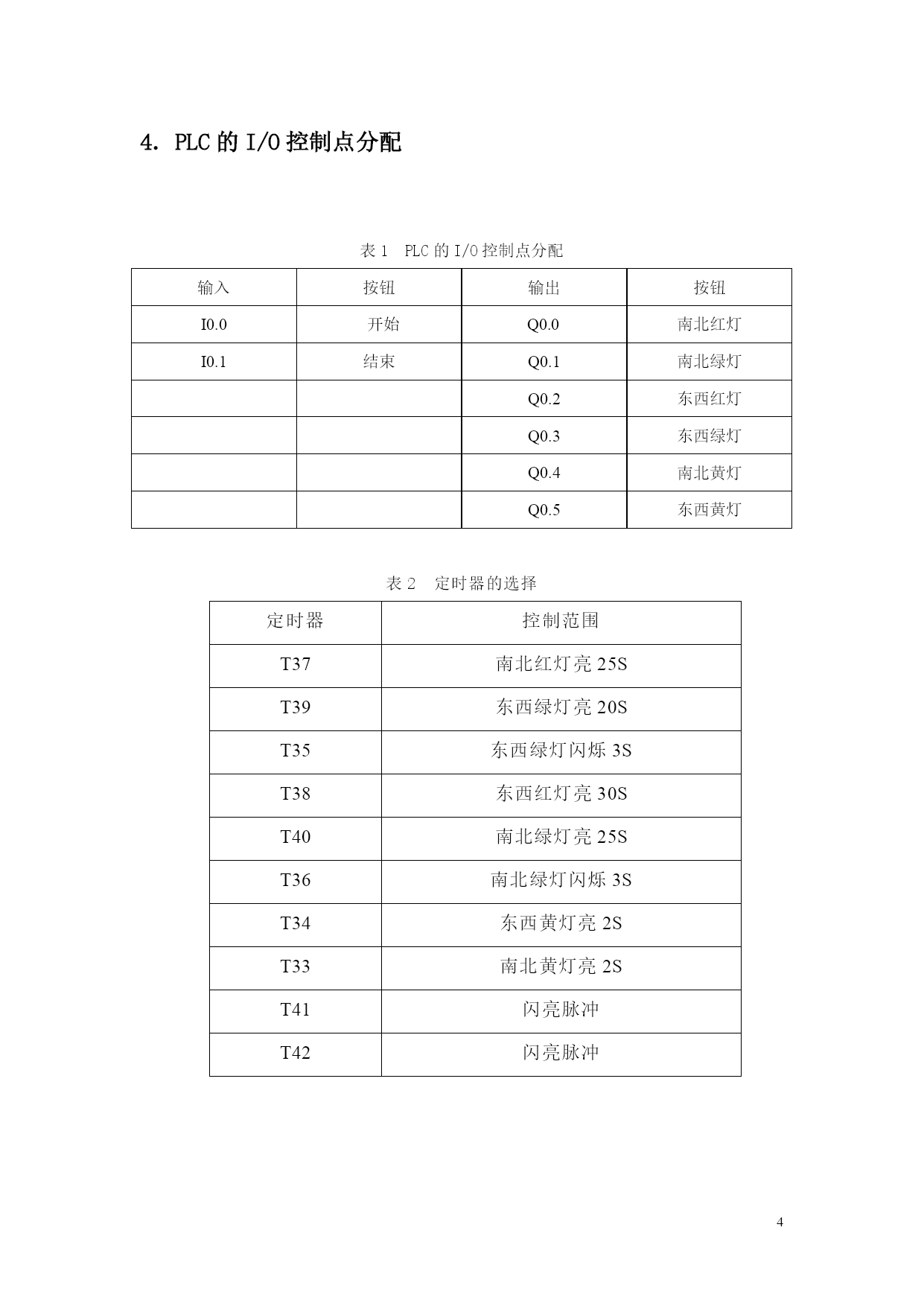

4．PLC的I/O控制点分配

表1PLC的I/O控制点分配
输入按钮输出按钮I0.0开始Q0.0南北红灯I0.1结束Q0.1南北绿灯Q0.2东西红灯Q
