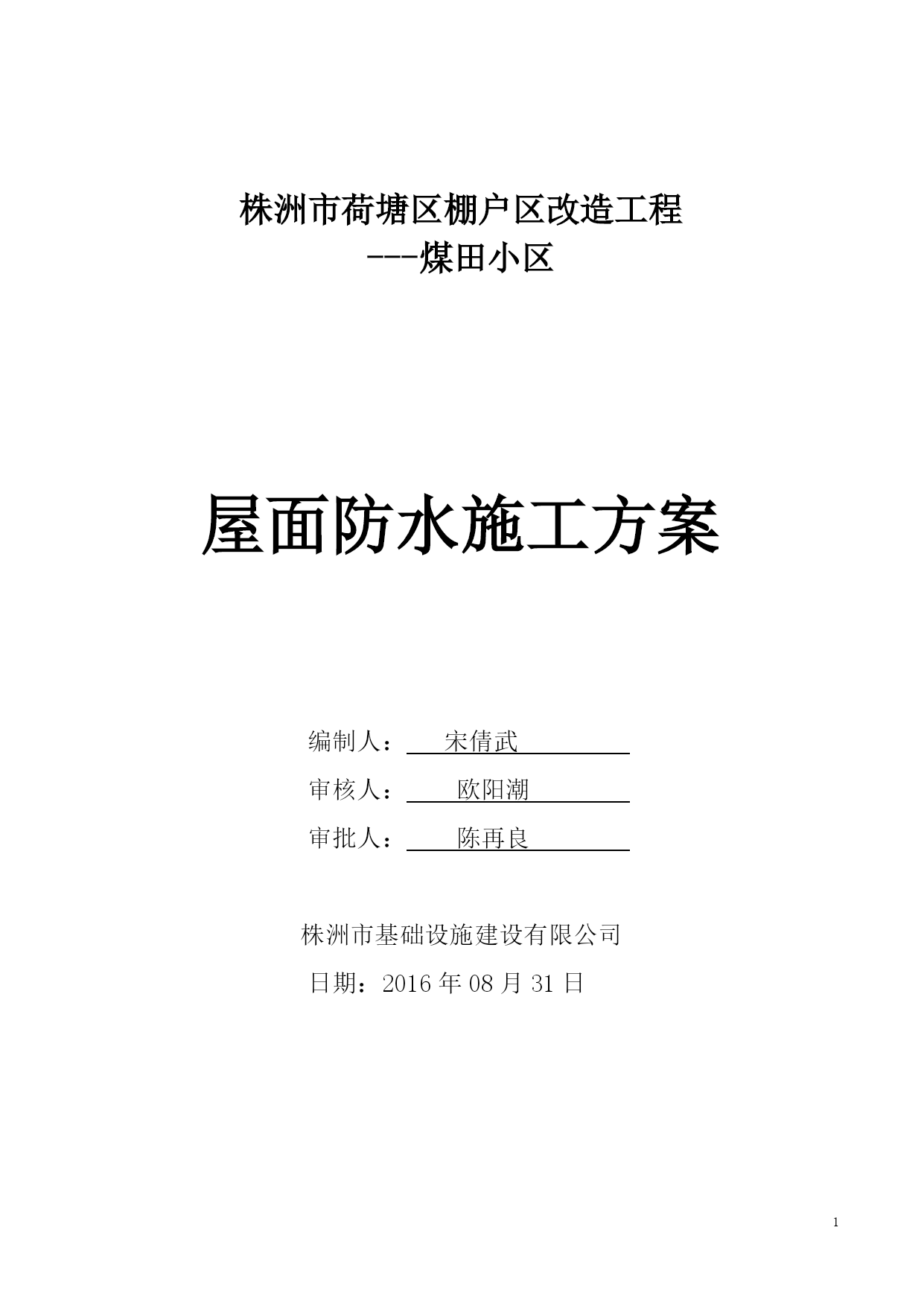

株洲市荷塘区棚户区改造工程
---煤田小区

屋面防水施工方案

编制人：宋倩武
审核人：欧阳潮
审批人：陈再良

株洲市基础设施建设有限公司
日期：2016年08月31日

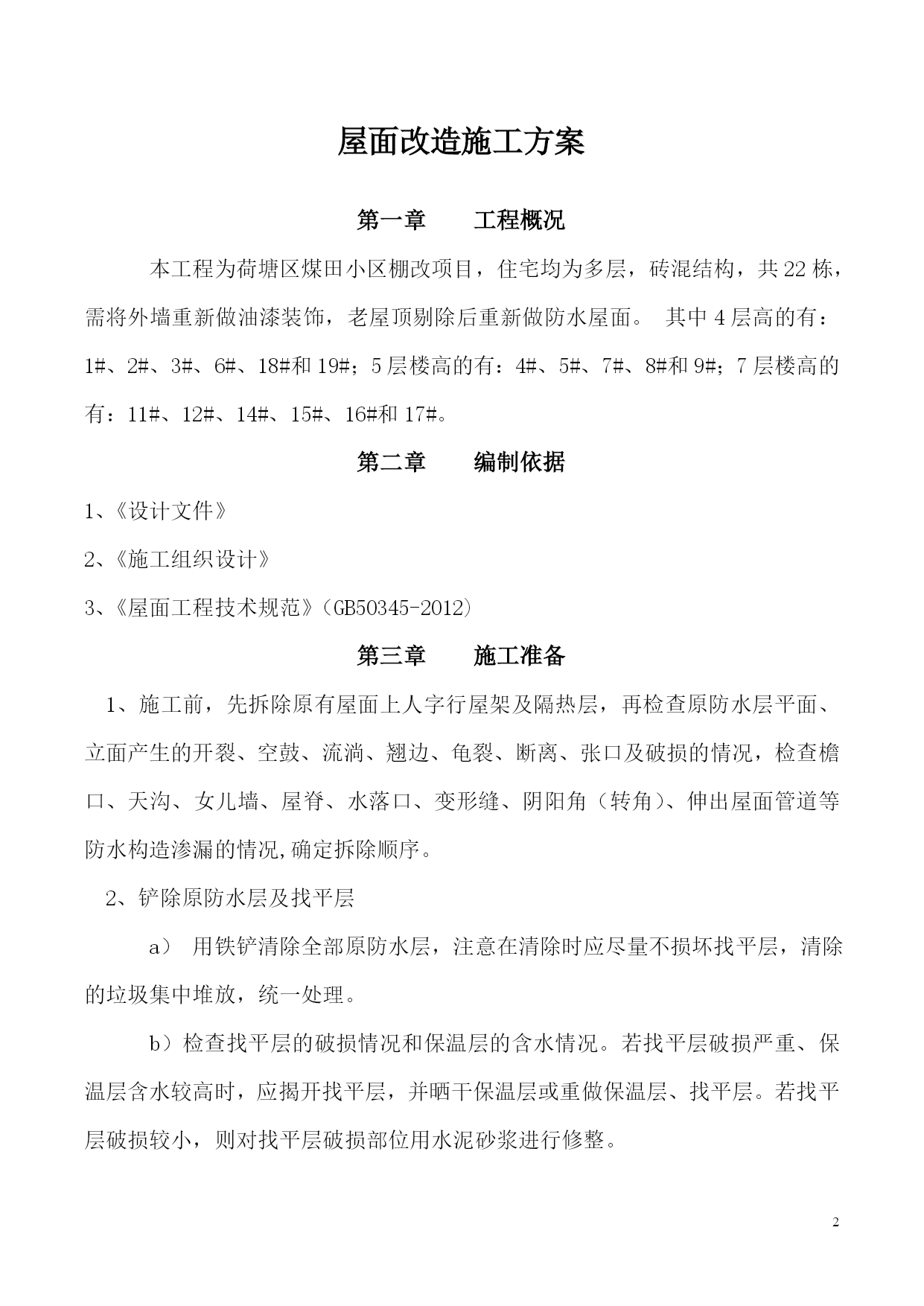

屋面改造施工方案
第一章工程概况
本工程为荷塘区煤田小区棚改项目，住宅均为多层，砖混结构，共22栋，需将外墙重新做油漆装饰，老屋顶剔除后重新做防水屋面。其中4层高的有：1#、2#、3#、6#、18#和19#；5层楼高的有：4#、5#、7#、8#和9#；7层楼高的有：11#、12#、14#、15#、16#和17#。
第二章编制依据
1、《设计文件》
2、《施工组织设计》
3、《屋面工程技术规范》（GB50345-2012)
第三章施工准备

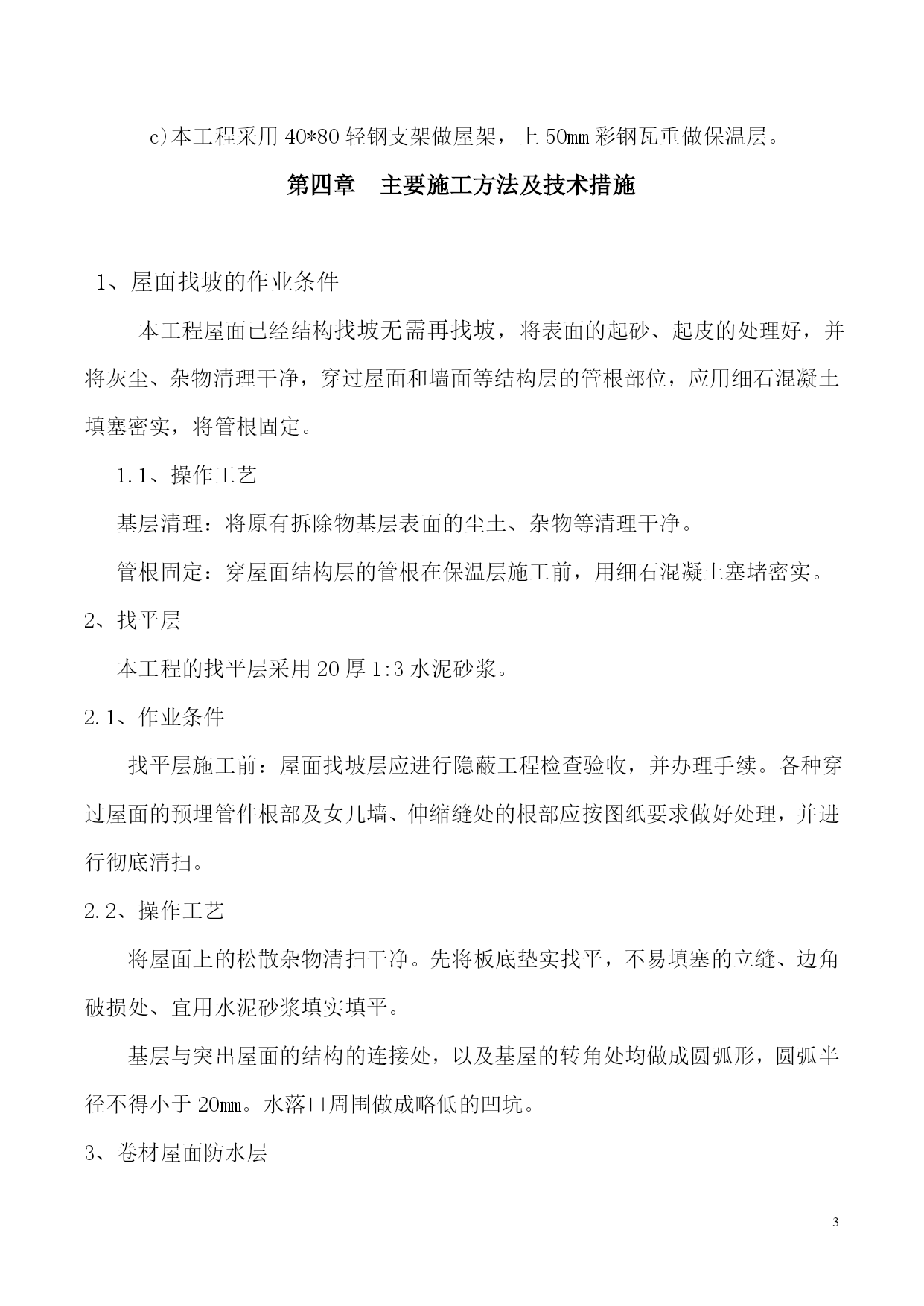

1、施工前，先拆除原有屋面上人字行屋架及隔热层，再检查原防水层平面、立面产生的开裂、空鼓、流淌、翘边、龟裂、断离、张口及破损的情况，检查檐口、天沟、女儿墙、屋脊、水落口、变形缝、阴阳角（转角）、伸出屋面管道等防水构造渗漏的情况,确定拆除顺序。2、铲除原防水层及找平层a）用铁铲清除全部原防水层，注意在清除时应尽量不损坏找平层，清除的垃圾集中堆放，统一处理。b）检查找平层的破损情况和保温层的含水情况。若找平层破损严重、保温层含水较高时，应揭开找平层，并晒干保温层或重做保温层、找平层。若找平层破损较小，则对找平层破损部位用水泥砂浆进行修整。c)本工程采用40*80轻钢支架做屋架，上50mm彩钢瓦重做保温层。
主要施工方法及技术措施

1、屋面找坡的作业条件
本工程屋面已经结构找坡无需再找坡，将表面的起砂、起皮的处理好，并将灰尘、杂物清理干净，穿过屋面和墙面等结构层的管根部位，应用细石混凝土填塞密实，将管根固定。
1.1、操作工艺
基层清理：将原有拆除物基层表面的尘土、杂物等清理干净。
管根固定：穿屋面结构层的管根在保温层施工前，用细石混凝土塞堵密实。
2、找平层
本工程的找平层采用20厚1:3水泥砂浆。
2.1、作业条件
找平层施工前：屋面找坡层应进行隐蔽工程检查验收，并办理手续。各种穿过屋面的预埋管件根部及女几墙、伸缩缝处的根部应按图纸要求做好处理，并进行彻底清扫。
2.2、操作工艺
将屋面上的松散杂物清扫干净。先将板底垫实找平，不易填塞的立缝、边角破损处、宜用水泥砂浆填实填平。
基层与突出屋面的结构的连接处，以及基屋的转角处均做成圆弧形，圆弧半径不得小于20mm。水落口周围做成略低的凹坑。
3、卷材屋面防水层

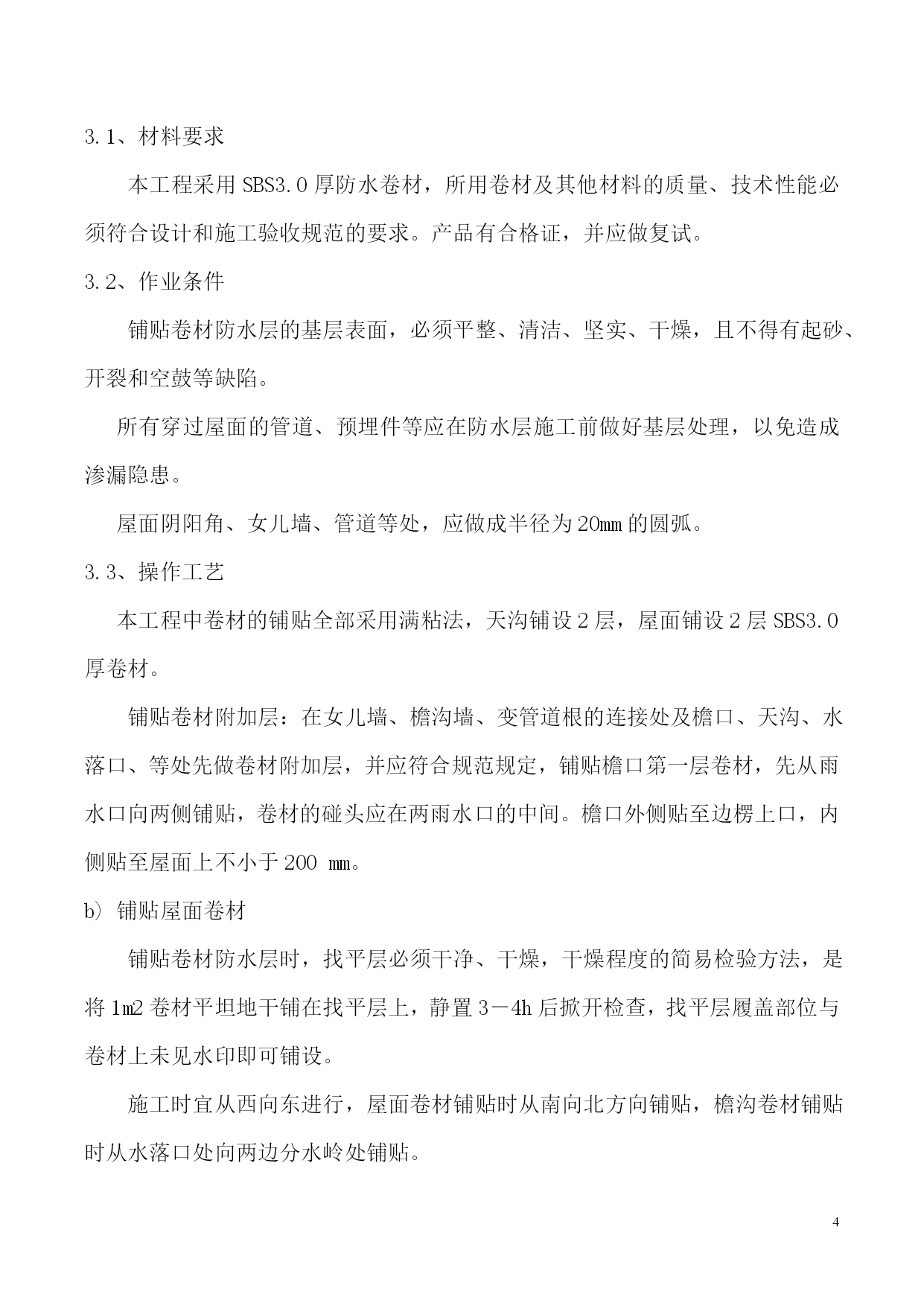

3.1、材料要求
本工程采用SBS3.0厚防水卷材，所用卷材及其他材料的质量、技术性能必须符合设计和施工验收规范的要求。产品有合格证，并应做复试。
3.2、作业条件
铺贴卷材防水层的基层表面，必须平整、清洁、坚实、干燥，且不得有起砂、开裂和空鼓等缺陷。
所有穿过屋面的管道、预埋件等应在防水层施工前做好基层处理，以免造成渗漏隐患。
屋面阴阳角、女儿墙、管道等处，应做成半径为20mm的圆弧。
3.3、操作工艺
本工程中卷材的铺贴全部采用满粘法，天沟铺设2层，屋面铺设2层SBS3.0厚卷材。
铺贴卷材附加层：在女儿墙、檐沟墙、变管道根的连接处及檐口、天沟、水落口、等处先做卷材附加层，并应符合规范规定，铺贴檐口第一层卷材，先从雨水口向两侧铺贴，卷材的碰头应在两雨水口的中间。檐口外侧贴至边楞上口，内侧贴至屋面上不小于200mm。
b)铺贴屋面卷材
铺贴卷材防水层时，找平层必须干净、干燥，干燥程度的简易检验方法，是将1m2卷材平坦地干铺在找平层上，静置3－4h后掀开检查，找平层履盖部位与卷材上未见水印即可铺设。
施工时宜从西向东进行，屋面卷材铺贴时从南向北方向铺贴，檐沟卷材铺贴时从水落口处向两边分水岭处铺贴。
卷材搭接长度不得小于80mm，平行于屋脊的搭接缝应顺水流方向，垂直于屋脊的搭接缝应顺主导风向。
基层胶结剂，可涂刷在基层或涂刷在基层和卷材底面。涂刷要均匀，不露底、不堆积。根据胶结剂的性能，应控制胶粘剂涂刷与卷材铺贴的间隔时间。铺贴卷材不得皱折，也不得用力拉伸卷材，并应排除卷材下的空气，辊压粘贴牢固。卷材铺好压粘后，应将搭接部位的结合面清除干净，并用与卷材配套的接缝专用胶粘剂突出屋面结构处防水做法；屋面与突出屋面结构的连接处，铺贴在立墙上的卷材高度应不小于250mm，一般可用叉接法与屋面卷材相互连接，每幅卷材贴好后，应立即将卷材上端固定在墙上。并用压条或垫片钉压固定，钉距500mm，上口用密封材料封固。
c)排水口防水做法：
杯口应牢固地固定在设计位置，与水落口连接的各层卷材附加层，应按设计要求贴在杯口上，并用漏斗罩底盘压紧，底盘与卷材间涂胶结材料，压紧的宽度不得小于100mm，底盘周围应用胶结材料封平，并认真处理好水落口与竖管的连接处，防止漏水。
