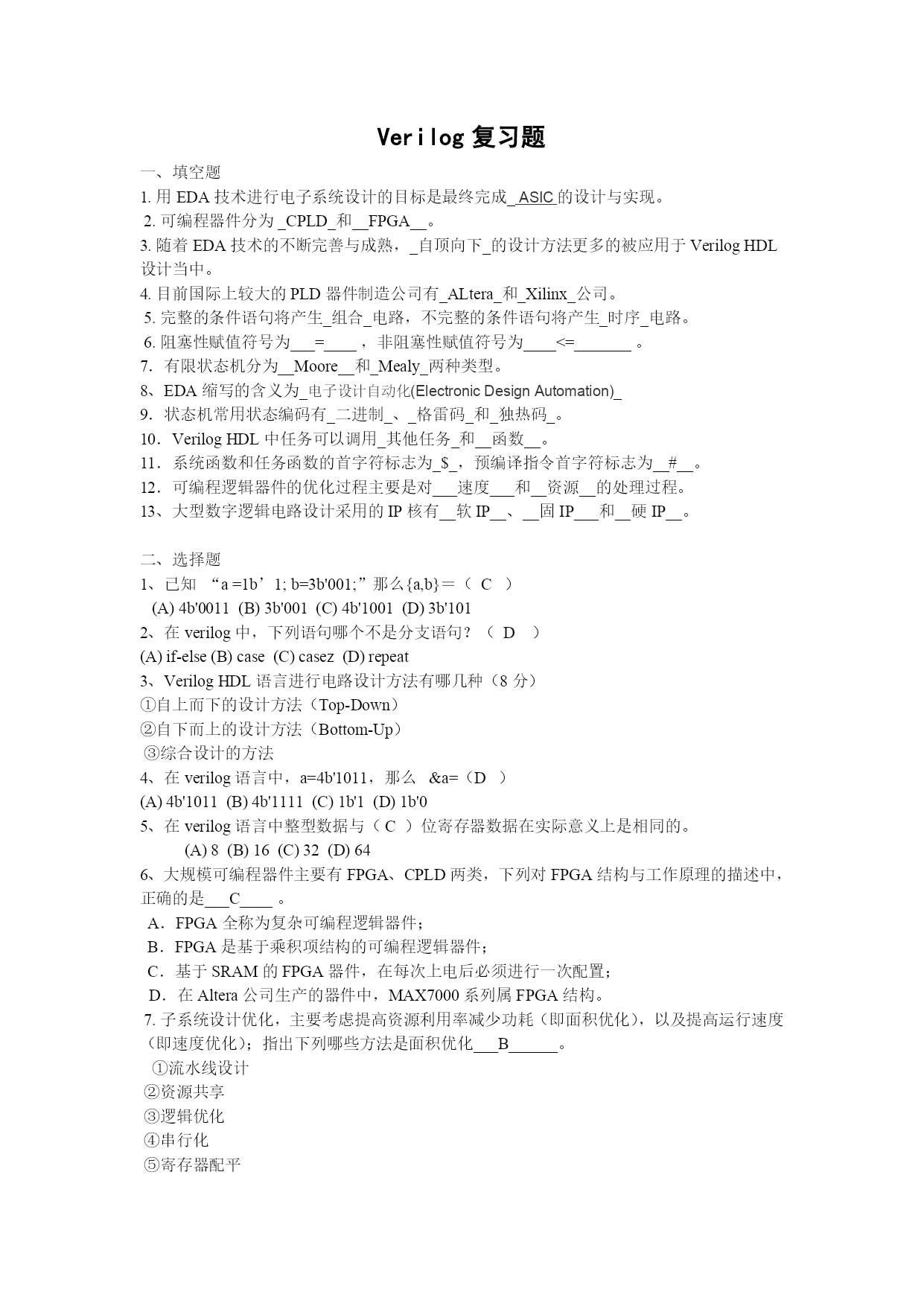

Verilog复习题
一、填空题
1.用EDA技术进行电子系统设计的目标是最终完成_ASIC的设计与实现。
2.可编程器件分为_CPLD_和__FPGA__。
3.随着EDA技术的不断完善与成熟，_自顶向下_的设计方法更多的被应用于VerilogHDL
设计当中。
4.目前国际上较大的PLD器件制造公司有_ALtera_和_Xilinx_公司。
5.完整的条件语句将产生_组合_电路，不完整的条件语句将产生_时序_电路。
6.阻塞性赋值符号为___=____，非阻塞性赋值符号为____<=_______。
7．有限状态机分为__Moore__和_Mealy_两种类型。
8、EDA缩写的含义为_电子设计自动化(ElectronicDesignAutomation)_
9．状态机常用状态编码有_二进制_、_格雷码_和_独热码_。
10．VerilogHDL中任务可以调用_其他任务_和__函数__。
11．系统函数和任务函数的首字符标志为_$_，预编译指令首字符标志为__#__。
12．可编程逻辑器件的优化过程主要是对___速度___和__资源__的处理过程。
13、大型数字逻辑电路设计采用的IP核有__软IP__、__固IP___和__硬IP__。

二、选择题
1、已知“a=1b’1;b=3b'001;”那么{a,b}＝（C）
(A)4b'0011(B)3b'001(C)4b'1001(D)3b'101
2、在verilog中，下列语句哪个不是分支语句？（D）
(A)if-else(B)case(C)casez(D)repeat
3、VerilogHDL语言进行电路设计方法有哪几种（8分）
①自上而下的设计方法（Top-Down）
②自下而上的设计方法（Bottom-Up）
③综合设计的方法
4、在verilog语言中，a=4b'1011，那么&a=（D）
(A)4b'1011(B)4b'1111(C)1b'1(D)1b'0
5、在verilog语言中整型数据与（C）位寄存器数据在实际意义上是相同的。
(A)8(B)16(C)32(D)64
6、大规模可编程器件主要有FPGA、CPLD两类，下列对FPGA结构与工作原理的描述中，正确的是___C____。
A．FPGA全称为复杂可编程逻辑器件；
B．FPGA是基于乘积项结构的可编程逻辑器件；
C．基于SRAM的FPGA器件，在每次上电后必须进行一次配置；
D．在Altera公司生产的器件中，MAX7000系列属FPGA结构。
7.子系统设计优化，主要考虑提高资源利用率减少功耗（即面积优化），以及提高运行速度（即速度优化）；指出下列哪些方法是面积优化___B______。
①流水线设计
②资源共享
③逻辑优化
④串行化
⑤寄存器配平
⑥关键路径法

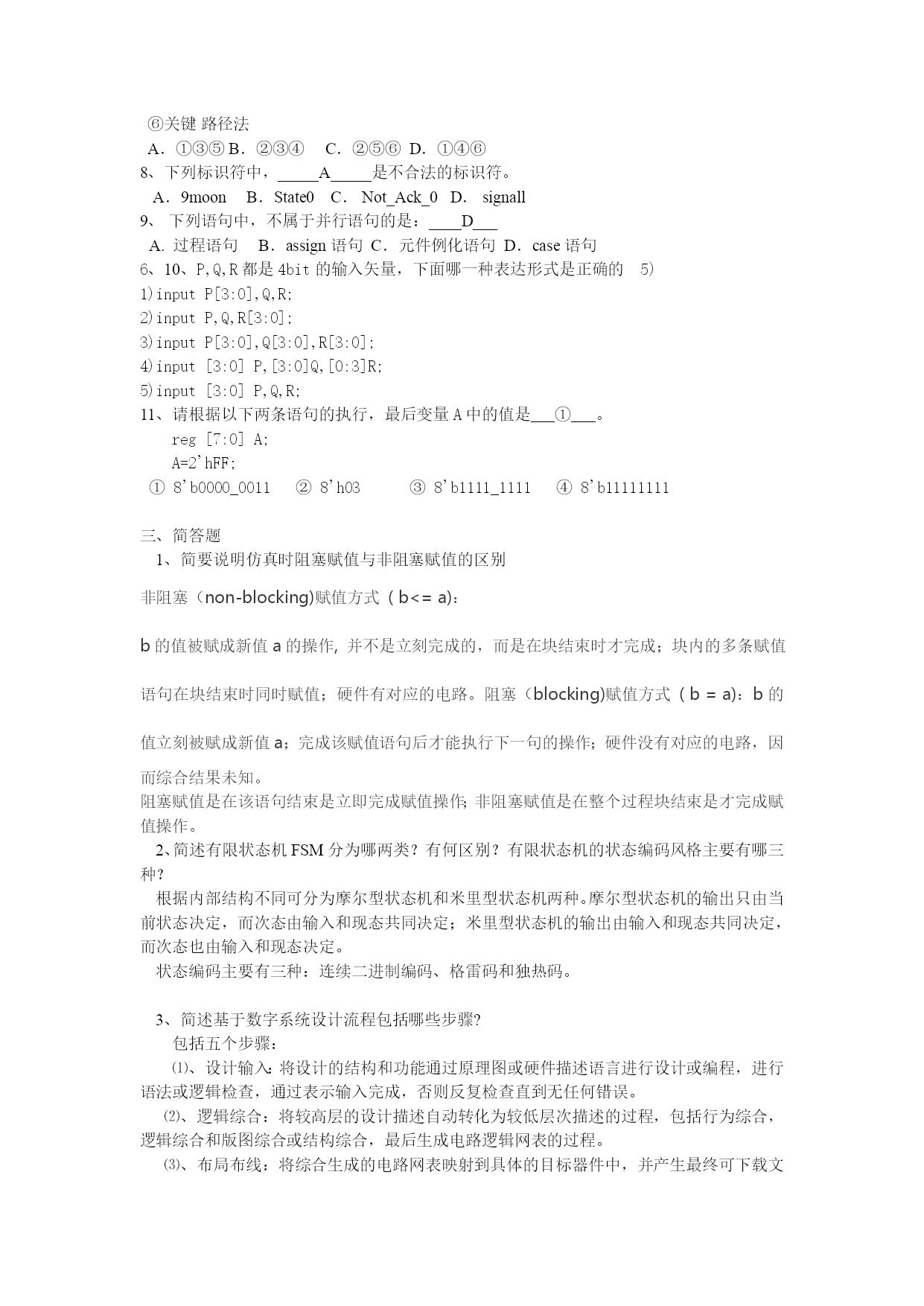

A．①③⑤B．②③④C．②⑤⑥D．①④⑥
8、下列标识符中，_____A_____是不合法的标识符。
A．9moonB．State0C．Not_Ack_0D．signall
9、下列语句中，不属于并行语句的是：____D___
A.过程语句B．assign语句C．元件例化语句D．case语句
10、P,Q,R都是4bit的输入矢量，下面哪一种表达形式是正确的5)
1)inputP[3:0],Q,R;
2)inputP,Q,R[3:0];
3)inputP[3:0],Q[3:0],R[3:0];
4)input[3:0]P,[3:0]Q,[0:3]R;
5)input[3:0]P,Q,R;
11、请根据以下两条语句的执行，最后变量A中的值是___①___。
reg[7:0]A;
A=2'hFF;
①8'b0000_0011②8'h03③8'b1111_1111④8'b11111111

三、简答题
1、简要说明仿真时阻塞赋值与非阻塞赋值的区别
非阻塞（non-blocking)赋值方式(b<=a)：
b的值被赋成新值a的操作,并不是立刻完成的，而是在块结束时才完成；块内的多条赋值语句在块结束时同时赋值；硬件有对应的电路。阻塞（blocking)赋值方式(b=a)：b的值立刻被赋成新值a；完成该赋值语句后才能执行下一句的操作；硬件没有对应的电路，因而综合结果未知。
阻塞赋值是在该语句结束是立即完成赋值操作；非阻塞赋值是在整个过程块结束是才完成赋值操作。
2、简述有限状态机FSM分为哪两类？有何区别？有限状态机的状态编码风格主要有哪三种？
根据内部结构不同可分为摩尔型状态机和米里型状态机两种。摩尔型状态机的输出只由当前状态决定，而次态由输入和现态共同决定；米里型状态机的输出由输入和现态共同决定，而次态也由输入和现态决定。
状态编码主要有三种：连续二进制编码、格雷码和独热码。

3、简述基于数字系统设计流程包括哪些步骤?
包括五个步骤：
⑴、设计输
