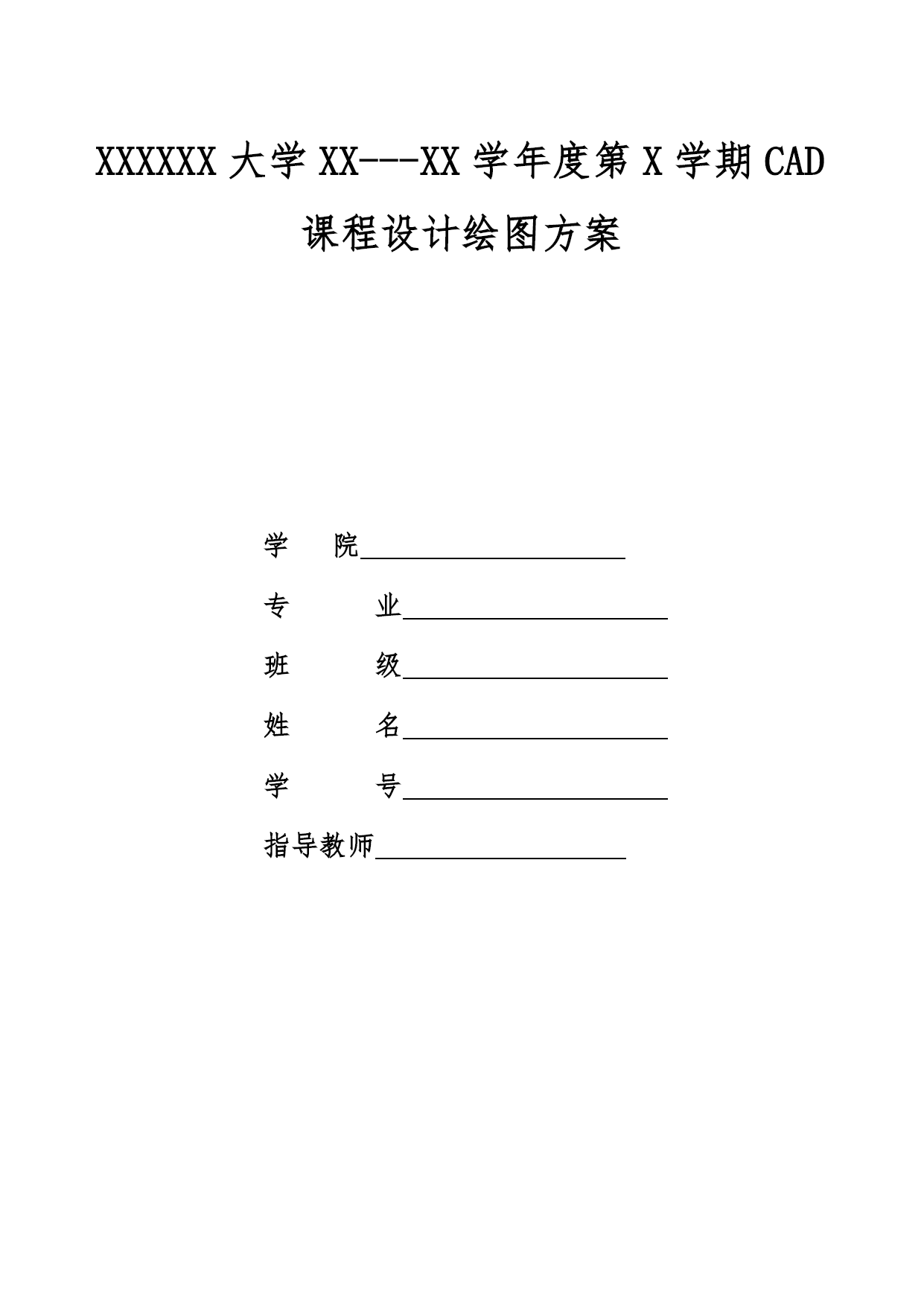

XXXXXX大学XX---XX学年度第X学期CAD课程设计绘图方案

学院
专业
班级
姓名
学号
指导教师

CAD课程设计绘图方案

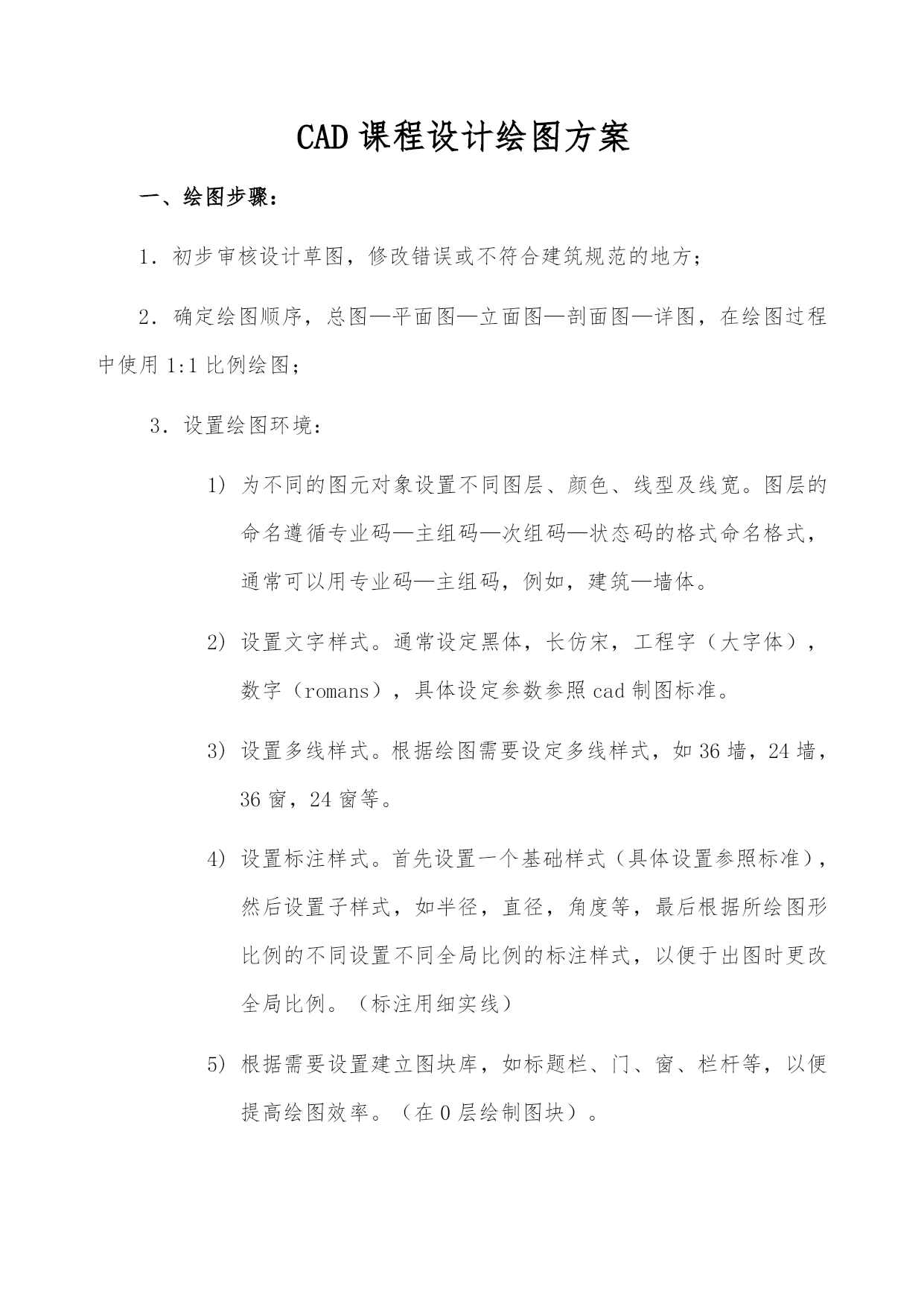

一、绘图步骤：
1．初步审核设计草图，修改错误或不符合建筑规范的地方；
2．确定绘图顺序，总图—平面图—立面图—剖面图—详图，在绘图过程中使用1:1比例绘图；
3．设置绘图环境：
为不同的图元对象设置不同图层、颜色、线型及线宽。图层的命名遵循专业码—主组码—次组码—状态码的格式命名格式，通常可以用专业码—主组码，例如，建筑—墙体。
设置文字样式。通常设定黑体，长仿宋，工程字（大字体），数字（romans），具体设定参数参照cad制图标准。
设置多线样式。根据绘图需要设定多线样式，如36墙，24墙，36窗，24窗等。
设置标注样式。首先设置一个基础样式（具体设置参照标准），然后设置子样式，如半径，直径，角度等，最后根据所绘图形比例的不同设置不同全局比例的标注样式，以便于出图时更改全局比例。（标注用细实线）
根据需要设置建立图块库，如标题栏、门、窗、栏杆等，以便提高绘图效率。（在0层绘制图块）。

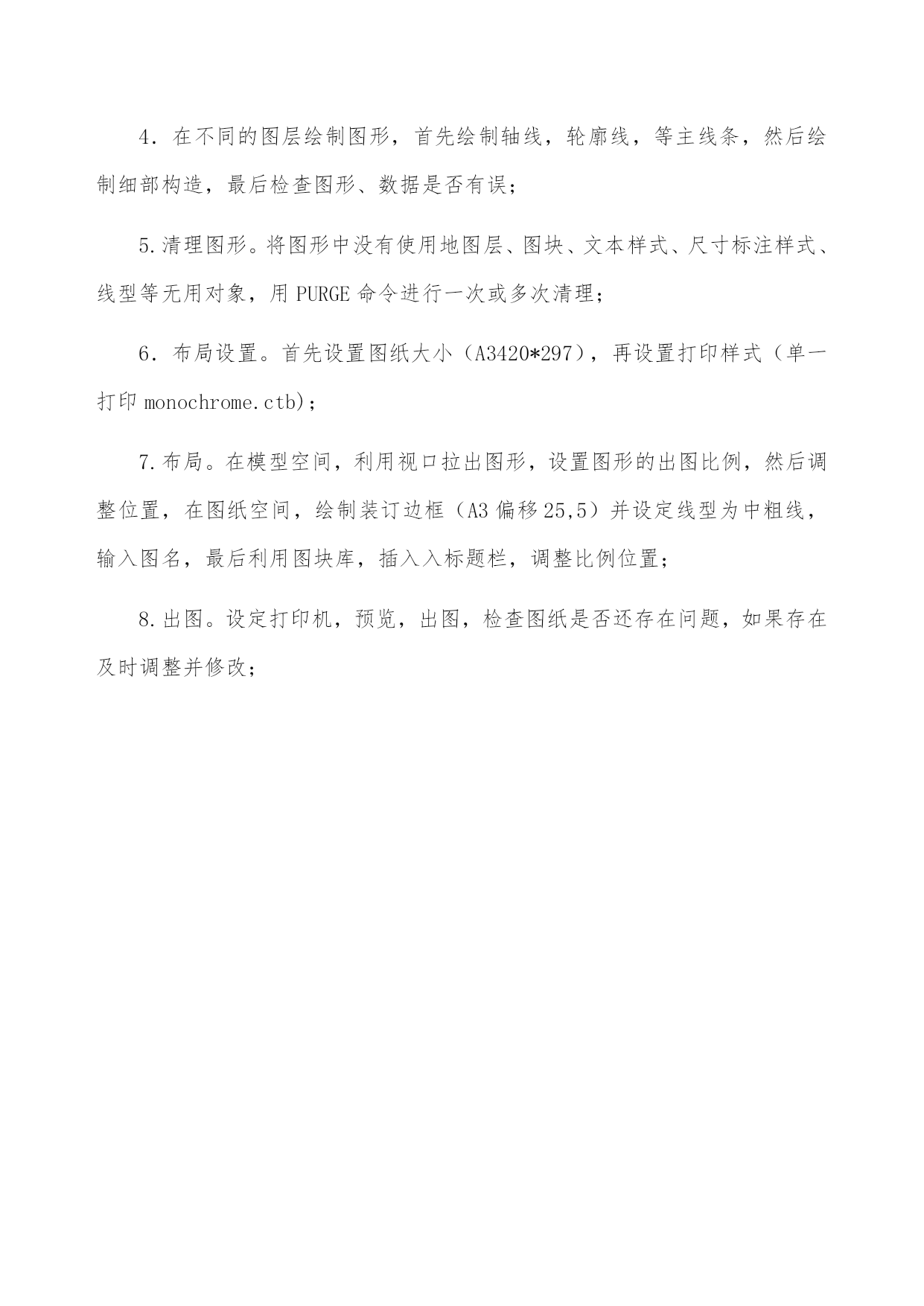

在不同的图层绘制图形，首先绘制轴线，轮廓线，等主线条，然后绘制细部构造，最后检查图形、数据是否有误；
5.清理图形。将图形中没有使用地图层、图块、文本样式、尺寸标注样式、线型等无用对象，用PURGE命令进行一次或多次清理；
6．布局设置。首先设置图纸大小（A3420*297），再设置打印样式（单一打印monochrome.ctb)；
7.布局。在模型空间，利用视口拉出图形，设置图形的出图比例，然后调整位置，在图纸空间，绘制装订边框（A3偏移25,5）并设定线型为中粗线，输入图名，最后利用图块库，插入入标题栏，调整比例位置；
8.出图。设定打印机，预览，出图，检查图纸是否还存在问题，如果存在及时调整并修改；

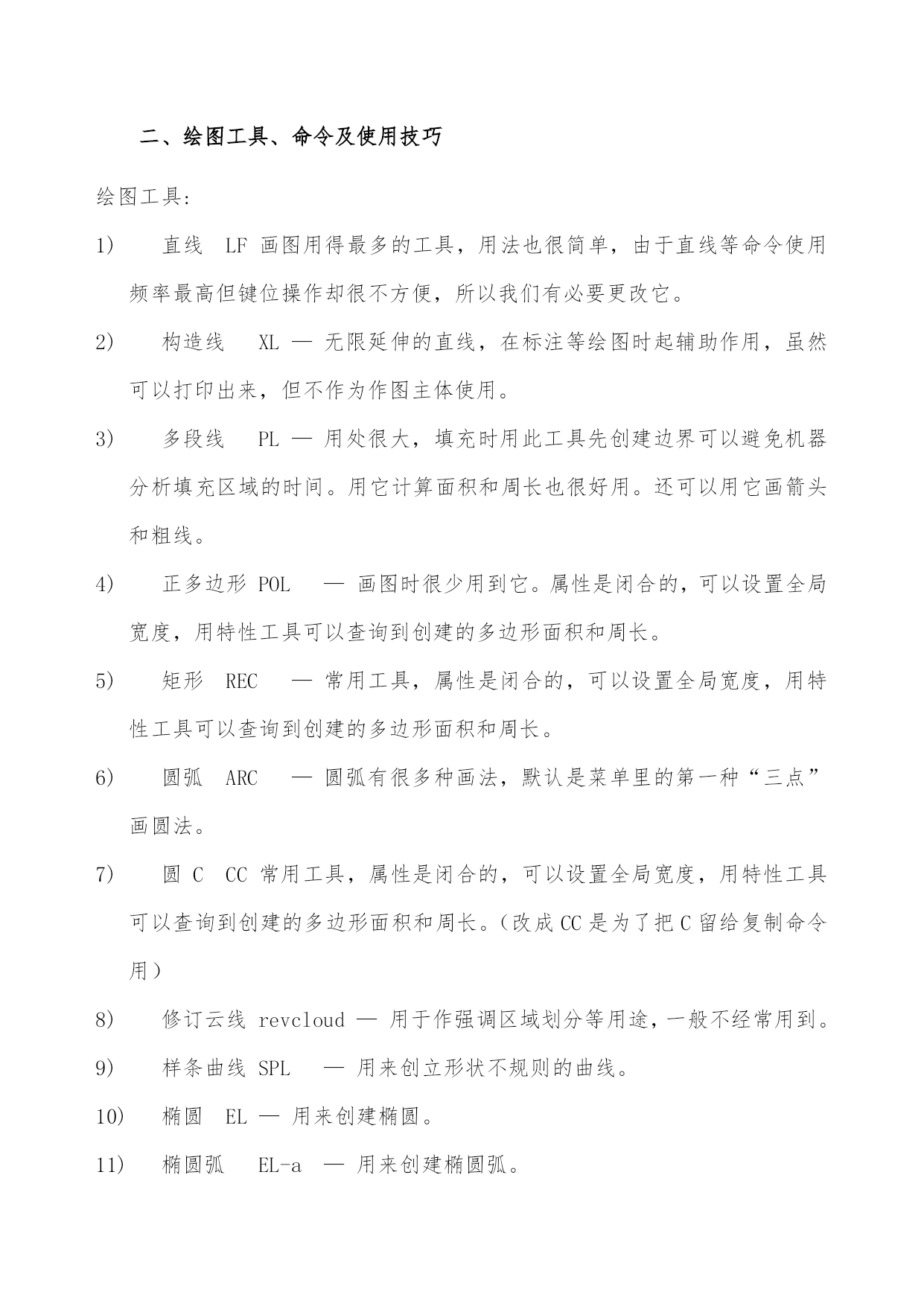

二、绘图工具、命令及使用技巧
绘图工具:
直线 LF 画图用得最多的工具，用法也很简单，由于直线等命令使用频率最高但键位操作却很不方便，所以我们有必要更改它。
构造线 XL — 无限延伸的直线，在标注等绘图时起辅助作用，虽然可以打印出来，但不作为作图主体使用。
多段线 PL — 用处很大，填充时用此工具先创建边界可以避免机器分析填充区域的时间。用它计算面积和周长也很好用。还可以用它画箭头和粗线。
正多边形 POL — 画图时很少用到它。属性是闭合的，可以设置全局宽度，用特性工具可以查询到创建的多边形面积和周长。
矩形 REC — 常用工具，属性是闭合的，可以设置全局宽度，用特性工具可以查询到创建的多边形面积和周长。
圆弧 ARC — 圆弧有很多种画法，默认是菜单里的第一种“三点”画圆法。
圆 C CC 常用工具，属性是闭合的，可以设置全局宽度，用特性工具可以查询到创建的多边形面积和周长。（改成CC是为了把C留给复制命令用）
修订云线 revcloud — 用于作强调区域划分等用途，一般不经常用到。
样条曲线 SPL — 用来创立形状不规则的曲线。
椭圆 EL — 用来创建椭圆。
椭圆弧 EL-a — 用来创建椭圆弧。
插入块 I — 插入块时，在对话框的浏览栏中显示了本文件内的块，如果有很多用不到的块，可以执行PU清楚命令清楚它，之后就不会显示了。
创建块 B或W — B用于在本文件内创建图块，W用于创建外部块文件。CAD2006创建之后的块双击可直接进行编辑，块编辑器的操作空间和模型空间一样，但默认是谈黄色的背景颜色，可以通过选项来修改成习惯的颜色。
点 PO — 用于填充、等分线等作用，如果执行命令看不见，可以执行格式菜单下的点样式，加大点大小百分比。
图案填充 H — 图案填充命令给出了建筑方面的大多数图例图案，但实际上，随着如今对制图美观度的提高，需要更多的图例，可以下载其它图例补充。对于一些复杂区域的填充，最好先用PL线或者BO命令创建边界再选取边界进行填充，会节省机器分析填充区域边界时间，如果填充区域里有文字，可以同边框一起选取文字，文字就不会被填充，而且文字周围还会留出一条空隙。CAD2006支持填充修剪功能。
面域 REG — 是带物理性质的闭合区域，多用于三维操作，在二维当中，用于计算面积。
表格 TB — 这个功能但操作起来并不是很方便，建议先用Eecel编辑表格然后复制，再执行CAD编辑菜单的选择性粘贴，选择CAD图元，实现表格转换。
多行文字 MT — 多行文字用于编辑较多的文字，目前的2006版以模范了Word的许多样式，操作方便了许多。
修改工具:删除 E — 除了E命令，Delete键执行删除。
复制 CO或CP C 由于复制命令使用较多，建议快捷键改成C，2006版本的复制命令默认情况下，可以
