DSP-C55x期末考试复习要点附历年试卷和答案.doc

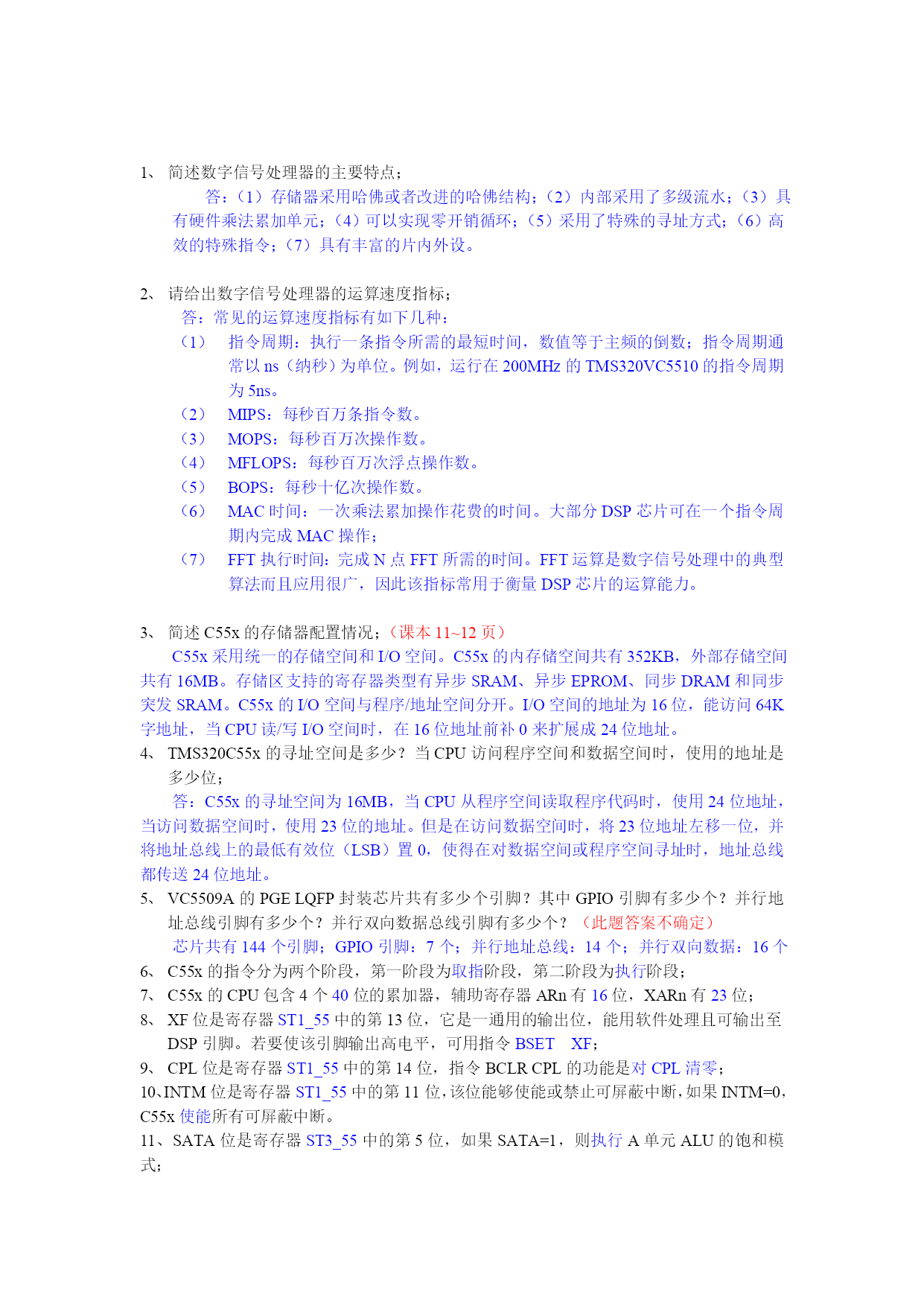

简述数字信号处理器的主要特点；
答：（1）存储器采用哈佛或者改进的哈佛结构；（2）内部采用了多级流水；（3）具有硬件乘法累加单元；（4）可以实现零开销循环；（5）采用了特殊的寻址方式；（6）高效的特殊指令；（7）具有丰富的片内外设。

请给出数字信号处理器的运算速度指标；
答：常见的运算速度指标有如下几种：
指令周期：执行一条指令所需的最短时间，数值等于主频的倒数；指令周期通常以ns（纳秒）为单位。例如，运行在200MHz的TMS320VC5510的指令周期为5ns。
MIPS：每秒百万条指令数。
MOPS：每秒百万次操作数。
MFLOPS：每秒百万次浮点操作数。
BOPS：每秒十亿次操作数。
MAC时间：一次乘法累加操作花费的时间。大部分DSP芯片可在一个指令周期内完成MAC操作；
FFT执行时间：完成N点FFT所需的时间。FFT运算是数字信号处理中的典型算法而且应用很广，因此该指标常用于衡量DSP芯片的运算能力。

简述C55x的存储器配置情况；（课本11~12页）
C55x采用统一的存储空间和I/O空间。C55x的内存储空间共有352KB，外部存储空间共有16MB。存储区支持的寄存器类型有异步SRAM、异步EPROM、同步DRAM和同步突发SRAM。C55x的I/O空间与程序/地址空间分开。I/O空间的地址为16位，能访问64K字地址，当CPU读/写I/O空间时，在16位地址前补0来扩展成24位地址。
TMS320C55x的寻址空间是多少？当CPU访问程序空间和数据空间时，使用的地址是多少位；
答：C55x的寻址空间为16MB，当CPU从程序空间读取程序代码时，使用24位地址，当访问数据空间时，使用23位的地址。但是在访问数据空间时，将23位地址左移一位，并将地址总线上的最低有效位（LSB）置0，使得在对数据空间或程序空间寻址时，地址总线都传送24位地址。
VC5509A的PGELQFP封装芯片共有多少个引脚？其中GPIO引脚有多少个？并行地址总线引脚有多少个？并行双向数据总线引脚有多少个？（此题答案不确定）
芯片共有144个引脚；GPIO引脚：7个；并行地址总线：14个；并行双向数据：16个
C55x的指令分为两个阶段，第一阶段为取指阶段，第二阶段为执行阶段；
C55x的CPU包含4个40位的累加器，辅助寄存器ARn有16位，XARn有23位；
XF位是寄存器ST1_55中的第13位，它是一通用的输出位，能用软件处理且可输出至DSP引脚。若要使该引脚输出高电平，可用指令BSETXF；
CPL位是寄存器ST1_55中的第14位，指令BCLRCPL的功能是对CPL清零；
10、INTM位是寄存器ST1_55中的第11位，该位能够使能或禁止可屏蔽中断，如果INTM=0，C55x使能所有可屏蔽中断。
11、SATA位是寄存器ST3_55中的第5位，如果SATA=1，则执行A单元ALU的饱和模式；

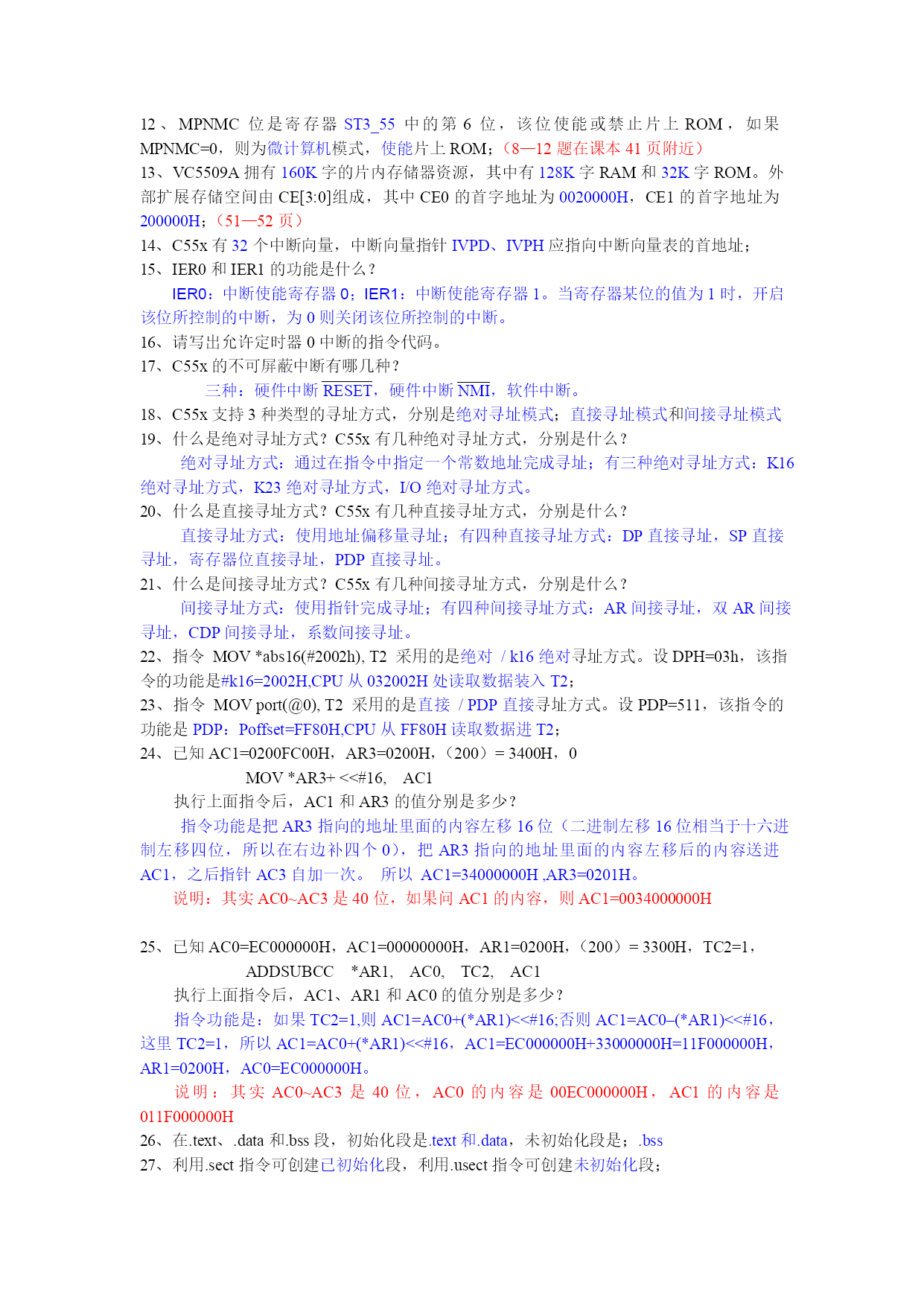

12、MPNMC位是寄存器ST3_55中的第6位，该位使能或禁止片上ROM，如果MPNMC=0，则为微计算机模式，使能片上ROM；（8—12题在课本41页附近）
13、VC5509A拥有160K字的片内存储器资源，其中有128K字RAM和32K字ROM。外部扩展存储空间由CE[3:0]组成，其中CE0的首字地址为0020000H，CE1的首字地址为200000H；（51—52页）
14、C55x有32个中断向量，中断向量指针IVPD、IVPH应指向中断向量表的首地址；
15、IER0和IER1的功能是什么？
IER0：中断使能寄存器0；IER1：中断使能寄存器1。当寄存器某位的值为1时，开启该位所控制的中断，为0则关闭该位所控制的中断。
16、请写出允许定时器0中断的指令代码。
17、C55x的不可屏蔽中断有哪几种？
三种：硬件中断RESET，硬件中断NMI，软件中断。
18、C55x支持3种类型的寻址方式，分别是绝对寻址模式；直接寻址模式和间接寻址模式
19、什么是绝对寻址方式？C55x有几种绝对寻址方式，分别是什么？
绝对寻址方式：通过在指令中指定一个常数地址完成寻址；有三种绝对寻址方式：K16绝对寻址方式，K23绝对寻址方式，I/O绝对寻址方式。
20、什么是直接寻址方式？C55x有几种直接寻址方式，分别是什么？
直接寻址方式：使用地址偏移量寻址；有四种直接寻址方式：DP直接寻址，SP直接寻址，寄存器位直接寻址，PDP直接寻址。
21、什么是间接寻址方式？C55x有几种间接寻址方式，分别是什么？
间接寻址方式：使用指针完成寻址；有四种间接寻址方式：AR间接寻址，双AR间接寻址，CDP间接寻址，系数间接寻址。
22、指令MOV*abs16(#2002h),T2采用的是绝对/k16绝对寻址方式。设DPH=03h，该指令的功能是#k
