《机械制图》考试试题
姓名分数
一、填空题（１０分）
1.比例分为（）比例、（）比例、（）比例等三种。其中为看图方便，尽可能采用（）比例。
2.标注尺寸由（）、（）和（）三个要素组成。
3.在标注尺寸时，应做到（）、（）、（）和合理。
4、机件的图形是用各种不同图线画成的，其中可见轮廓线用（）线画，不可见轮廓线用（）线画，尺寸线和尺寸界线用（）线画，而中心线和对称中心线则用（）线画。
5、三视图之间的投影对应关系可以归纳为（）、（）长对正。（）、（）高平齐。（）、（）宽相等。
二、选择题（１０分）
1.一张完整装配图的内容包括：（1）一组图形；（2）（）；（3）必要的技术要求；（4）零件序号和明细栏；（5）标题栏。
A、正确的尺寸B、完整的尺寸C、合理的尺寸D、必要的尺寸
2.看装配图的第一步是先看（）
A、尺寸标注B、表达方法C、标题栏D、技术要求
3.零件图的技术要求的标注必须符合（）的规定注法。
A工厂B行业C部颁D国家标准
4.零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数（），零偏差必须标出。
A不相同B相同C相同不相同均可D依个人习惯
5.局部剖视图用（）为剖与未剖部分的分界线。
A粗实线B细实线C细点划线D波浪线
6.绘制零件图对零件进行形体分析，确定主视图方向后，下一步是（）
A、选择其他视图，确定表达方案B画出各个视图
C选择图幅，确定作图比例D安排布图，画基准线
7.在机件的三视图中，机件上对应部分的主左视图应（）
A长对正B高平齐C宽相等D高相等
8.三视图的投影规律是（）
A长相等高相等宽相等B长对正高对正宽对正
C长对正高平齐宽相等D长相等高平齐宽对正
9.国标规定，外螺纹的大径应画（）
A点划线B粗实线C细实线D虚线
10.国标规定螺纹的牙顶用（）画出
A虚线B细实线C点划线D粗实线
三、判断题（10分）
（）1、一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。
（）2、标注形位公差代号时，应把形位公差数值及有关符号填写在形位公差框格左起第一格内。
（）3、零件图上不必注出生产过程的技术要求。
（）4、局部剖视图用波浪线作为剖与未剖部分的分界线，波浪线的粗细与粗实线的粗细相同。
（）5、绘制零件图过程的第一步是画出各个视图。
（）6、三视图投影规律是长相等、高平齐、宽对正。
（）7、螺纹的规定画法是牙顶用粗实线，牙底用细实线，螺纹终止线用粗实线。
（）8、标题栏位于图纸右下角，标题栏中的文字方向为看图方向。
（）9、图样中的尺寸不标注单位。
（）10、截交线为封闭的平面图形。

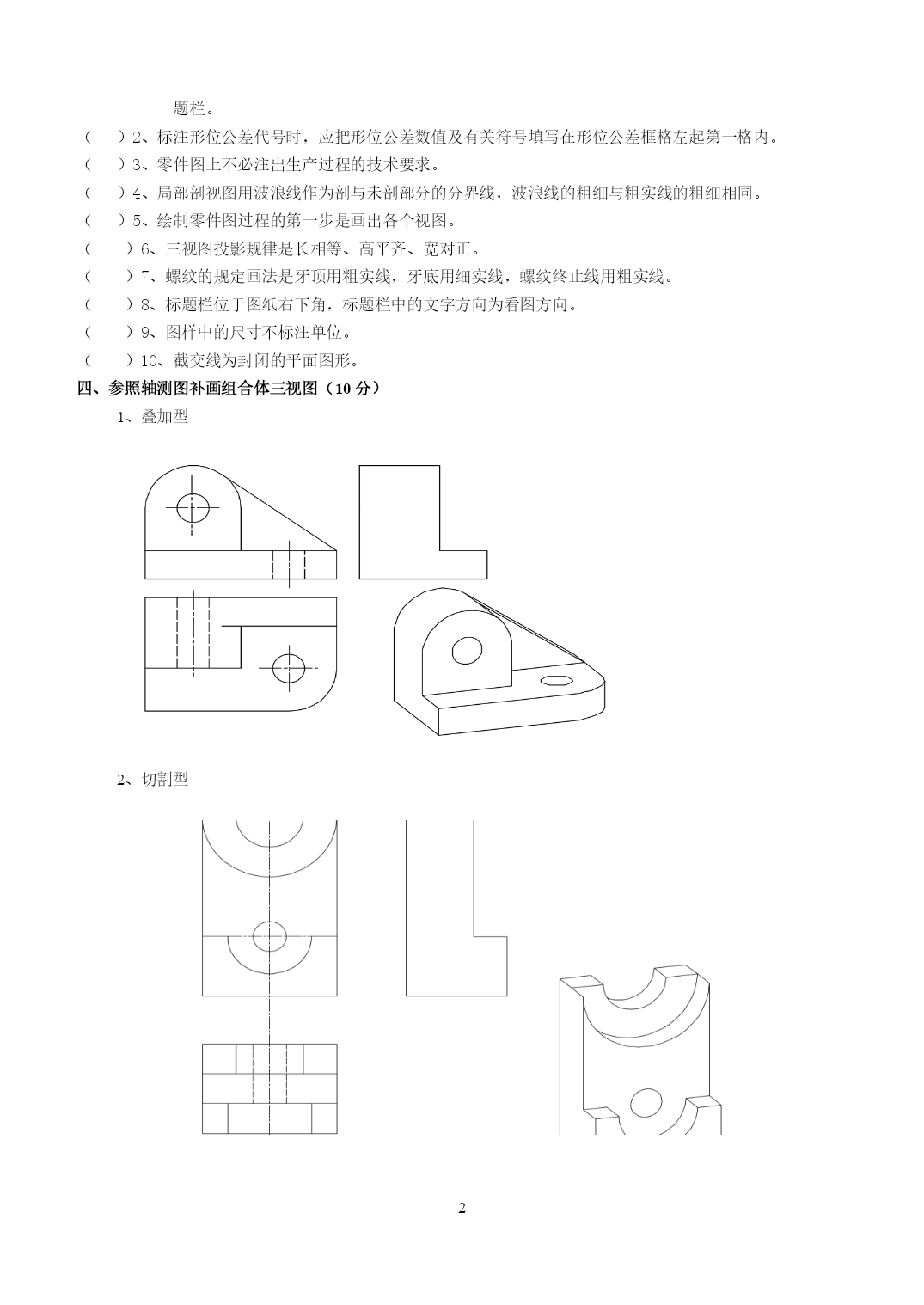

四、参照轴测图补画组合体三视图（10分）
1、叠加型

2、切割型

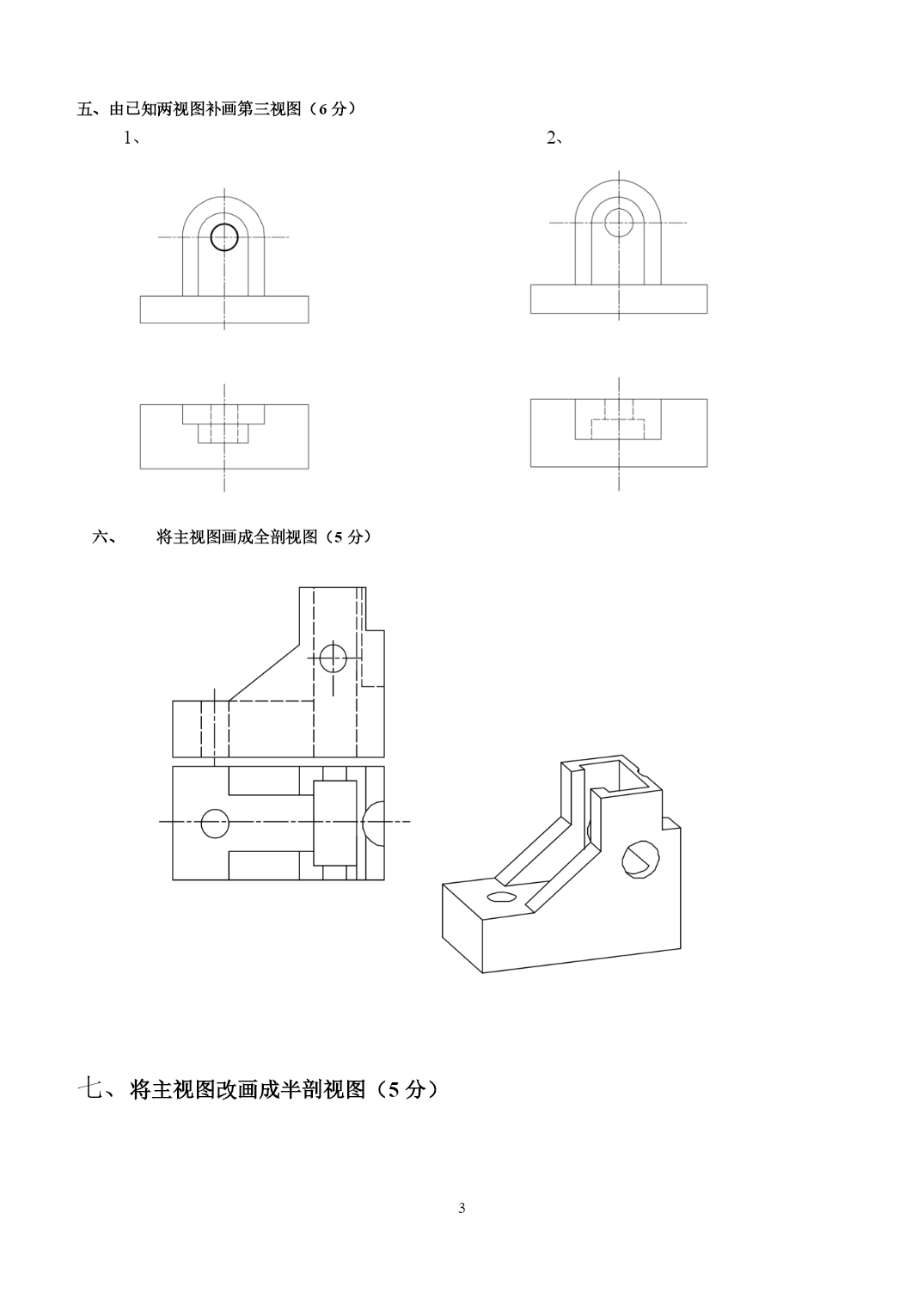

五、由已知两视图补画第三视图（6分）
1、 2、

将主视图画成全剖视图（5分）

七、将主视图改画成半剖视图（5分）

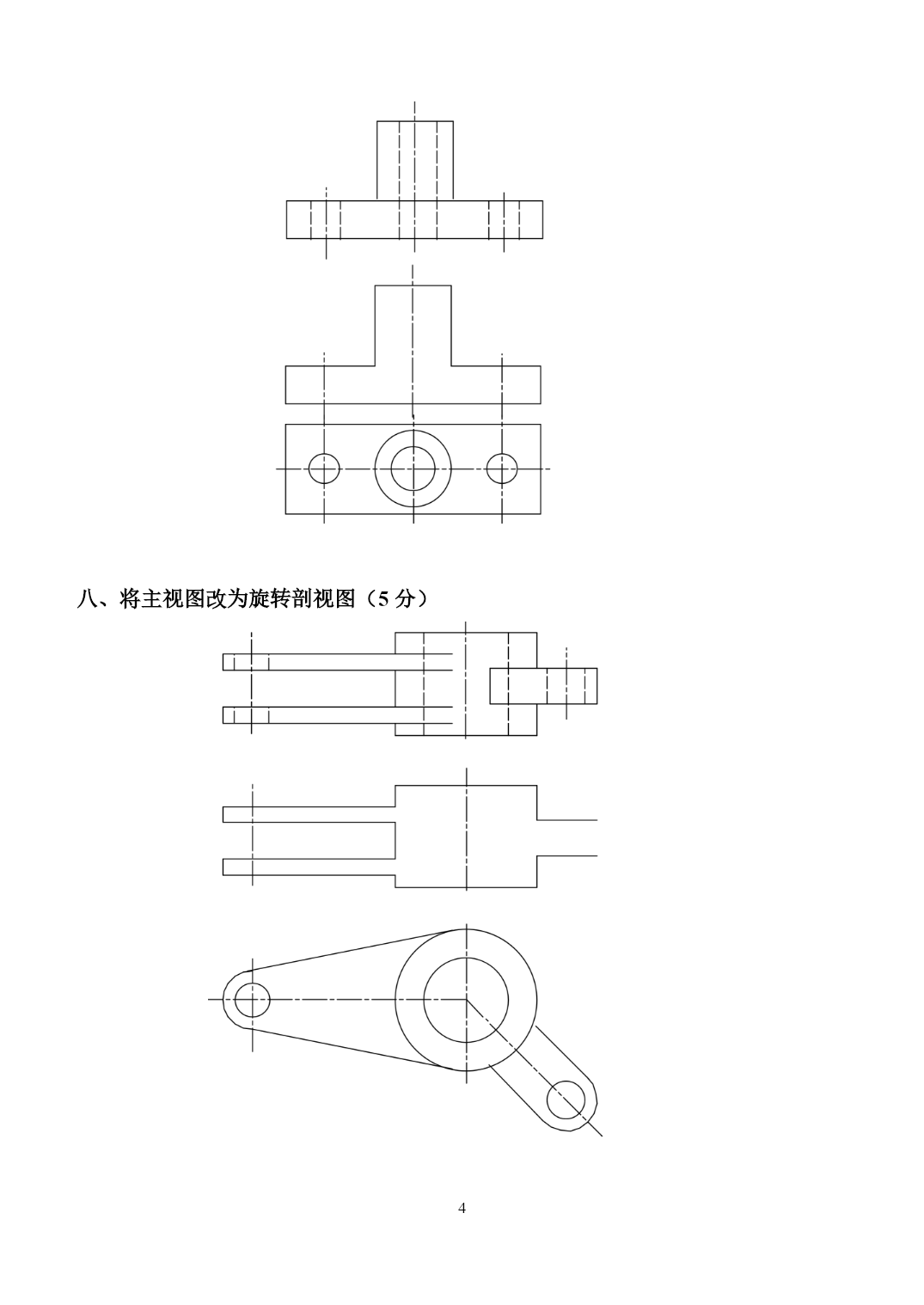

八、将主视图改为旋转剖视图（5分）

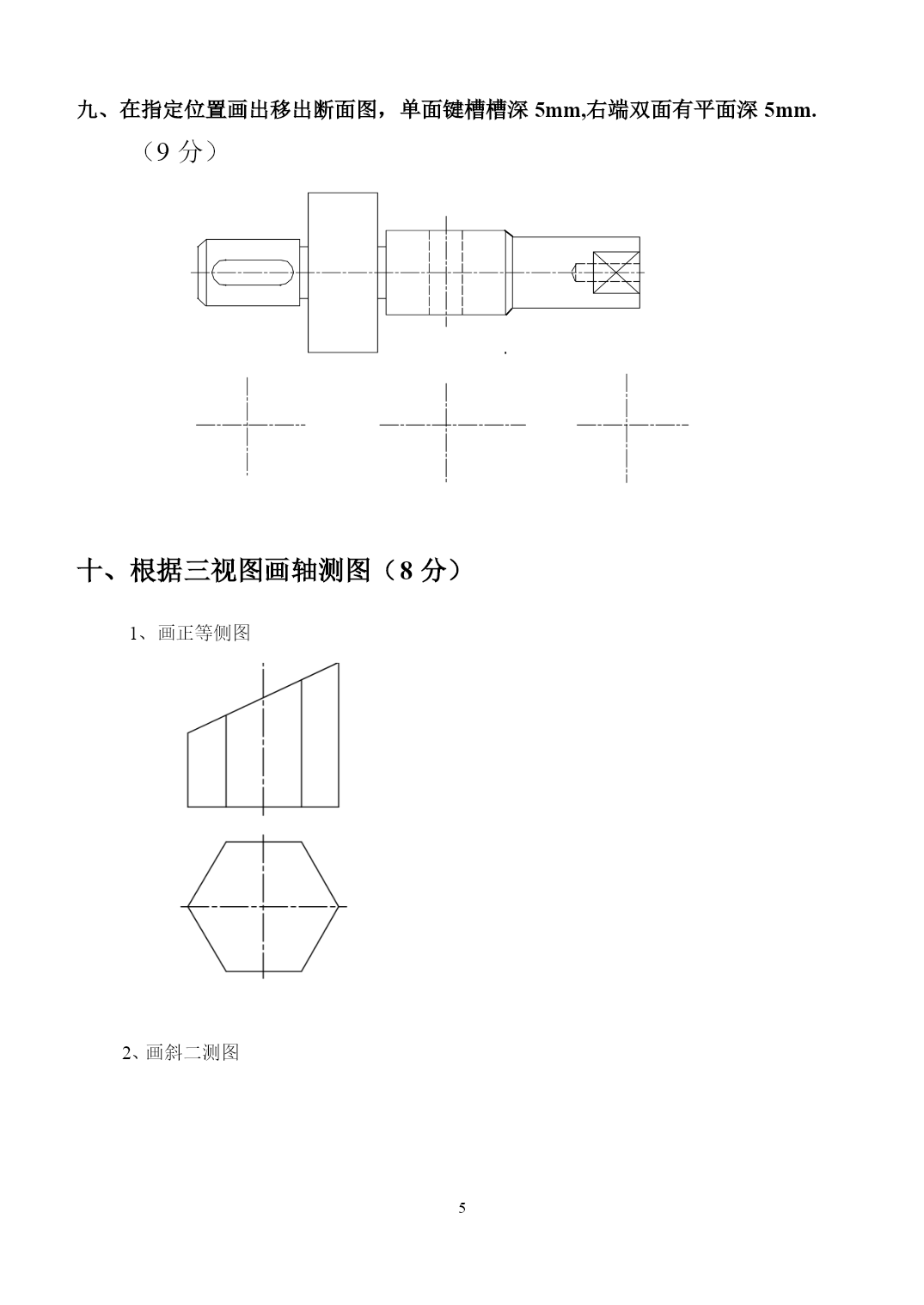

九、在指定位置画出移出断面图，单面键槽槽深5mm,右端双面有平面深5mm.
（9分）

十、根据三视图画轴测图（8分）
1、画正等侧图

2、画斜二测图

十一、读零件图回答问题(22分)
（1）、识读齿轮油泵泵盖零件图

1、泵盖主视图是采用的剖切平面剖得的图。
2、泵盖上有个销孔，个沉孔，个盲孔。沉孔的直径是
，深。
3、尺寸28.76±0.016是尺寸。
4、泵盖左视图中的定位尺寸有、、。
5、泵盖表面质量要求最高的表面是，其表面粗糙度是。

（2）、读减速器从动轴零件图回答问题

1、从动轴共用个图形表达。有个基本视图、两个图。
2、从动轴中有个轴段注了极限偏差值，轴和轴与滚动轴承配合；轴和轴将与齿轮配合。他们的表面粗糙度分别是和。
3、轴右端键槽的长度为，键槽宽为。两个键槽的定位尺寸分别为和。
附参考答案：
填空题
1、放大缩小原值原值
2、尺寸界线尺寸线尺寸数字
3、正确齐全清晰
4、粗实细虚细实细点画
5、主视图俯视图主视图左视图俯视图左视图
二、选择题
1、D2、C3、D4、B5、D6、A7、D8、C9、B10、D
三、判断题
1、√2、×3、×4、×5、×6、×7、√8、√9、×10、√
四、参照轴测图补画组合体三视图
1、叠加型

2、切割型

五、由已知两视图补画第三视图

六、将主视图画成全剖视图

七、将主视图改画成半剖视图

八、将主视图改为旋转剖视图

九、在指定位置画出移出断面图，单面键槽槽深5mm,右端双面有平面深5mm.

十、根据三视图画轴测图
1、画正等侧图

2、画斜二测图

十一、读零件图回答问题
（1）、识读齿轮油泵泵盖零件图
1、两个相交全剖
2、262116
