CAD快捷键大全-非常详细.doc

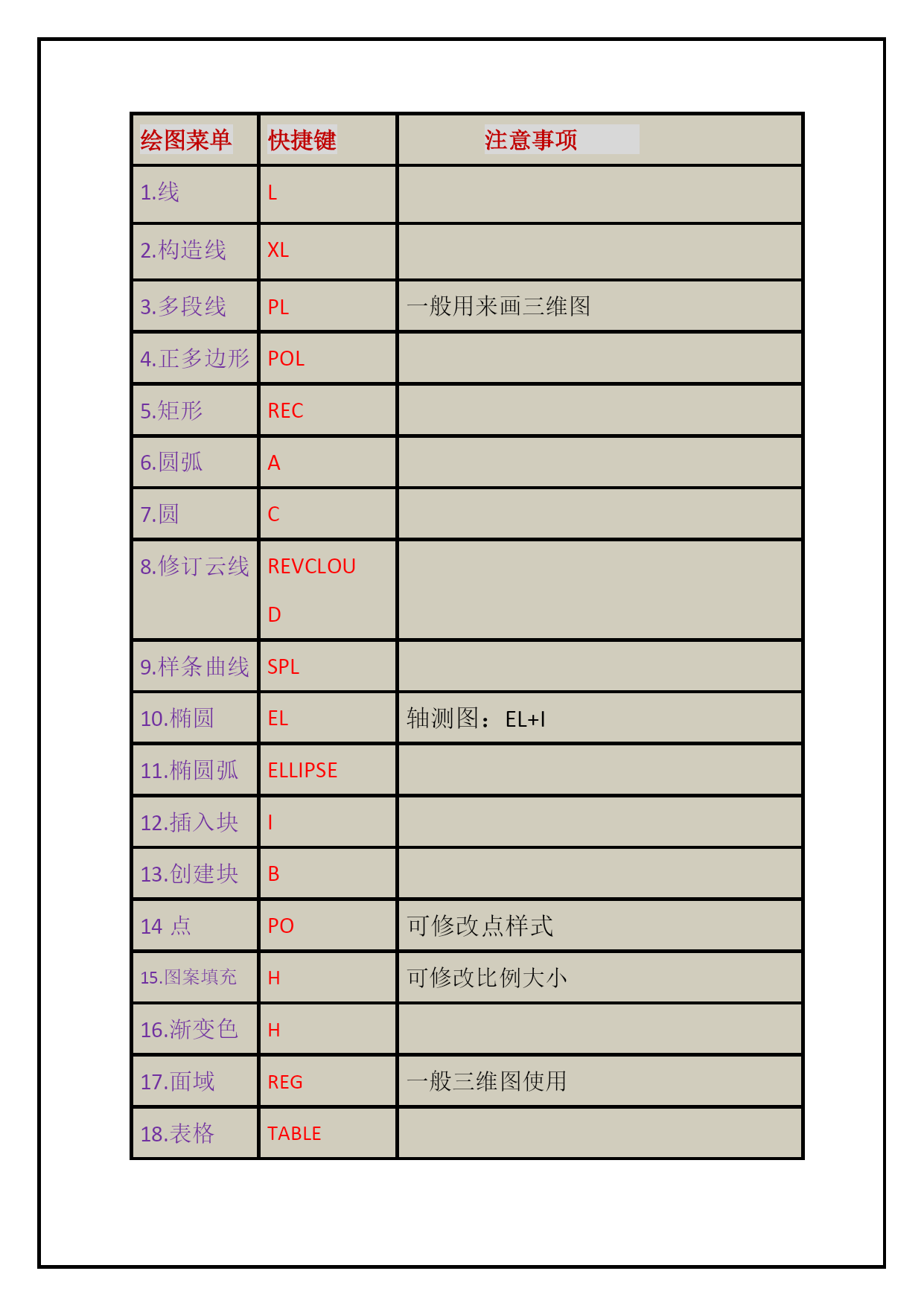

绘图菜单快捷键注意事项 1.线L2.构造线XL3.多段线PL一般用来画三维图4.正多边形POL5.矩形REC6.圆弧A7.圆C8.修订云线REVCLOUD9.样条曲线SPL10.椭圆EL轴测图：EL+I11.椭圆弧ELLIPSE12.插入块I13.创建块B14点PO可修改点样式15.图案填充H可修改比例大小16.渐变色H17.面域REG一般三维图使用18.表格TABLE19.文字T

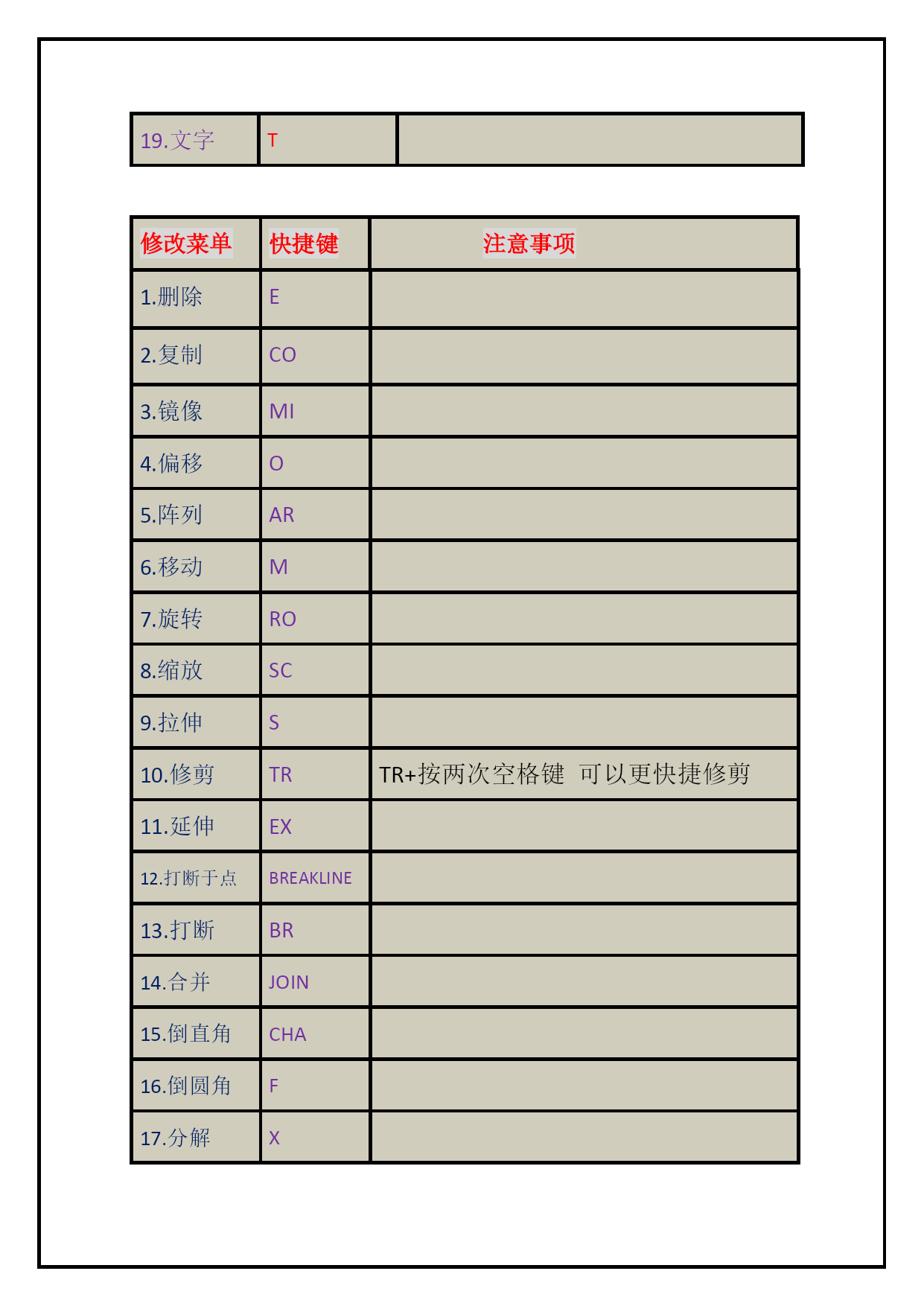

修改菜单快捷键注意事项1.删除E2.复制CO3.镜像MI4.偏移O5.阵列AR6.移动M7.旋转RO8.缩放SC9.拉伸S10.修剪TRTR+按两次空格键可以更快捷修剪11.延伸EX12.打断于点BREAKLINE13.打断BR14.合并JOIN15.倒直角CHA16.倒圆角F17.分解X

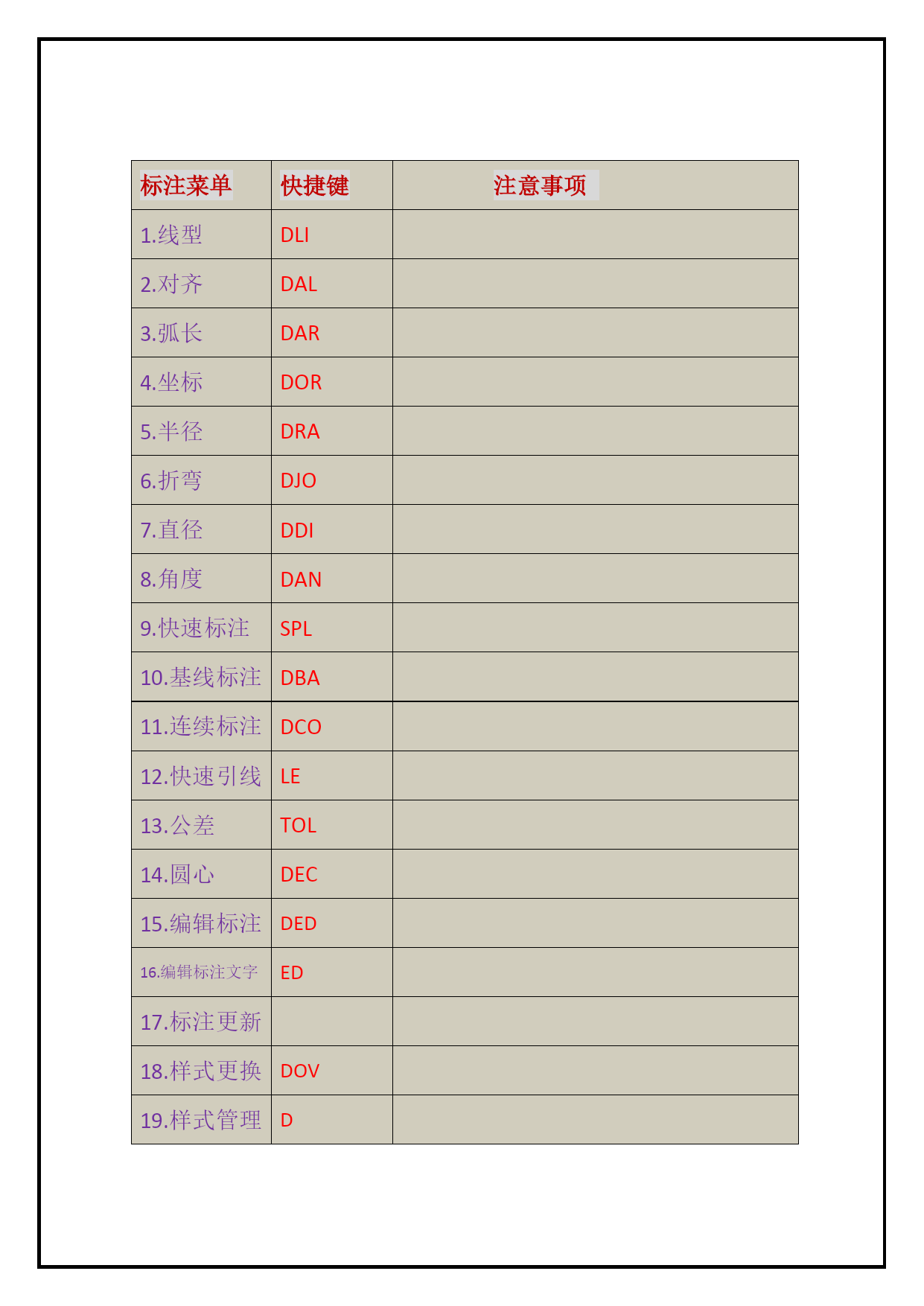

标注菜单快捷键注意事项1.线型DLI2.对齐DAL3.弧长DAR4.坐标DOR5.半径DRA6.折弯DJO7.直径DDI8.角度DAN9.快速标注SPL10.基线标注DBA11.连续标注DCO12.快速引线LE13.公差TOL14.圆心DEC15.编辑标注DED16.编辑标注文字ED17.标注更新18.样式更换DOV19.样式管理D

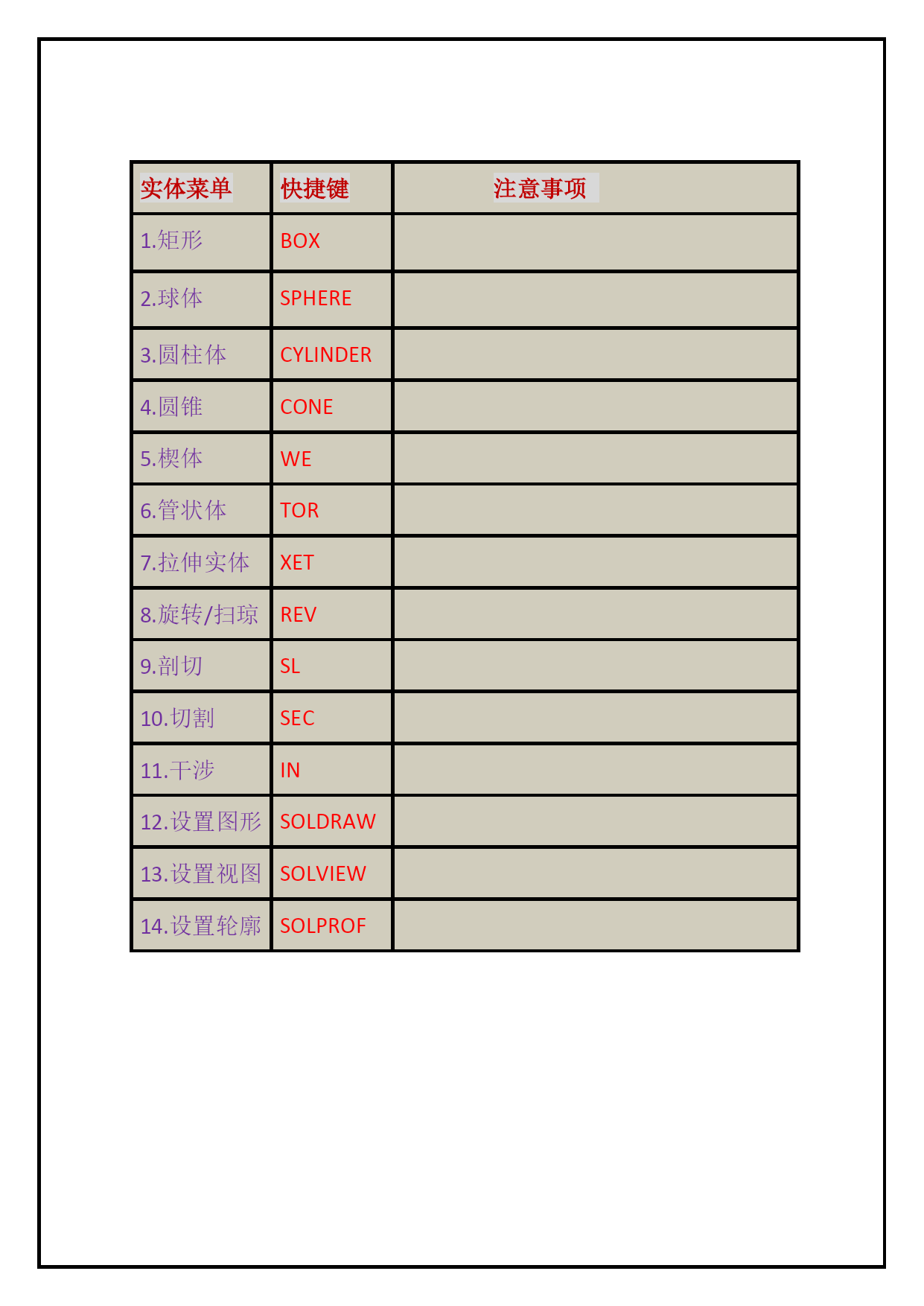

实体菜单快捷键注意事项1.矩形BOX2.球体SPHERE3.圆柱体CYLINDER4.圆锥CONE5.楔体WE6.管状体TOR7.拉伸实体XET8.旋转/扫琼REV9.剖切SL10.切割SEC11.干涉IN12.设置图形SOLDRAW13.设置视图SOLVIEW14.设置轮廓SOLPROF

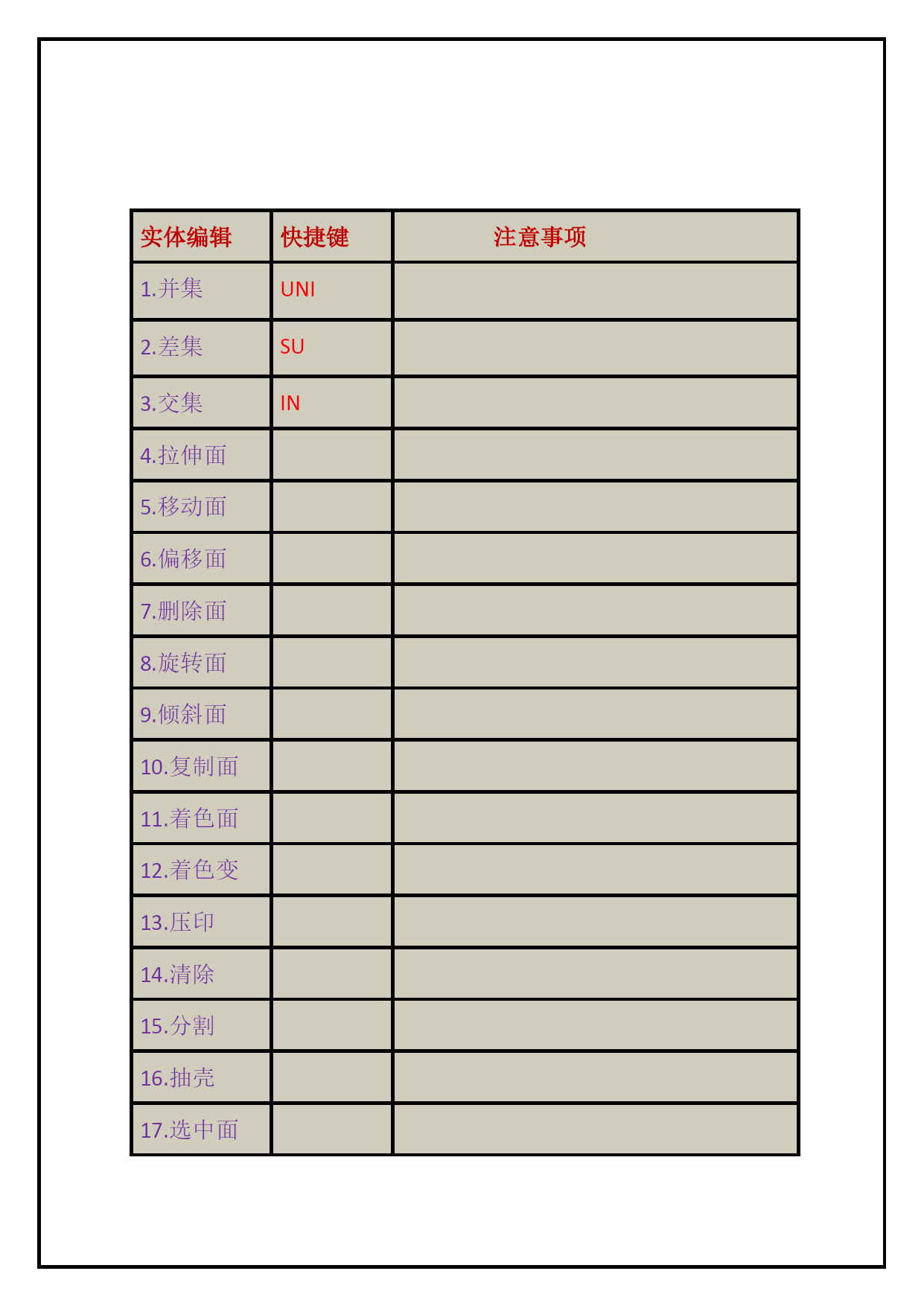

实体编辑快捷键注意事项1.并集UNI2.差集SU3.交集IN4.拉伸面5.移动面6.偏移面7.删除面8.旋转面9.倾斜面10.复制面11.着色面12.着色变13.压印14.清除15.分割16.抽壳17.选中面
附加快捷键注意事项1.图层LA2.线宽LW3.线型LT4.多线ML可修改多线样式5.单位UN当插入别的图尺寸不同时，修改为毫米6.特性匹配MA7.属性MO8参照编辑XR9.面积统计LI10.颜色COL11.对象特性MA12.边界BO13.编辑长度LEN14.定数等分DIV显示不了，可修改点样式15.定距等分ME显示不了，可修改点样式16.面积测量AA17.编辑块属性ATE18.实体编辑SOLIDEDIT19.对齐AL
附加快捷键注意事项1.测量DI2.实体网格密度ISOLINES3.设置网格密度SURFTABL4.曲面EDGESURF5.旋转曲面RESURF6.平稳曲面TABSRF7.直纹曲面RELESURF8.三维阵列3DARRAY9.三维旋转RATATE3D10.拉长剖面线LEN11.旋转面ROTATE12.选项OP13.修改多段线PE14.重新加载图形RE一般打开图形发现圆或线不规则，可按re+空格键多次。15.捕捉设置OS/DS16.自定义工具栏TO17.着色SHA18.样参照文件XA19.外部参照锁定XB

1.LW线宽2.LTS设置全局比例因子3.3P三维多段线4.3F三维面5.HI消隐6.3DO三维动态观察7.RR渲染8.9.10.11.12.13.1415.16.17.18.
注意事项等轴测图
标注等轴测图—对齐—倾斜点击标注后，根据方向输入正负30度形成标注贴面，对于圆和倒圆的标注，上下倾斜90度，左右30度，前后150度
附加INSUNITS
FILLMADE
TEXTFILL设置字体空心/实心
SOLPROF三维图转换为二维图(轮廓)
IWDISPLAY显示线宽LW渲染顺便加个金属材质的调节数据吧，我用觉得这个效果好些，也许用的到：金属：100/20/50，反光100

作者：402711952以下是CAD2010版本的图标及快捷键

402711952
