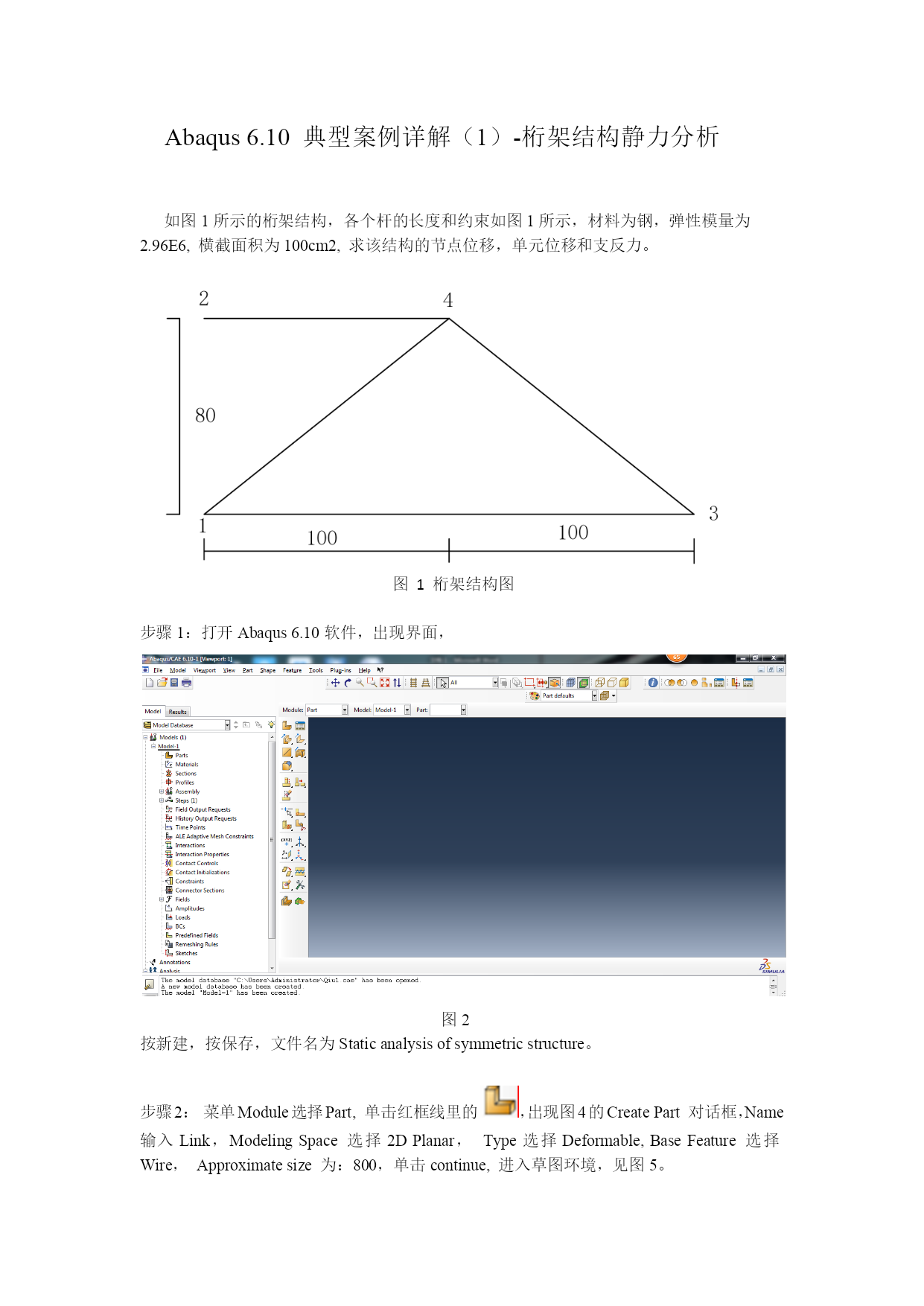

Abaqus6.10典型案例详解（1）-桁架结构静力分析

如图1所示的桁架结构，各个杆的长度和约束如图1所示，材料为钢，弹性模量为2.96E6,横截面积为100cm2,求该结构的节点位移，单元位移和支反力。

图1桁架结构图

步骤1：打开Abaqus6.10软件，出现界面，
图2
按新建，按保存，文件名为Staticanalysisofsymmetricstructure。

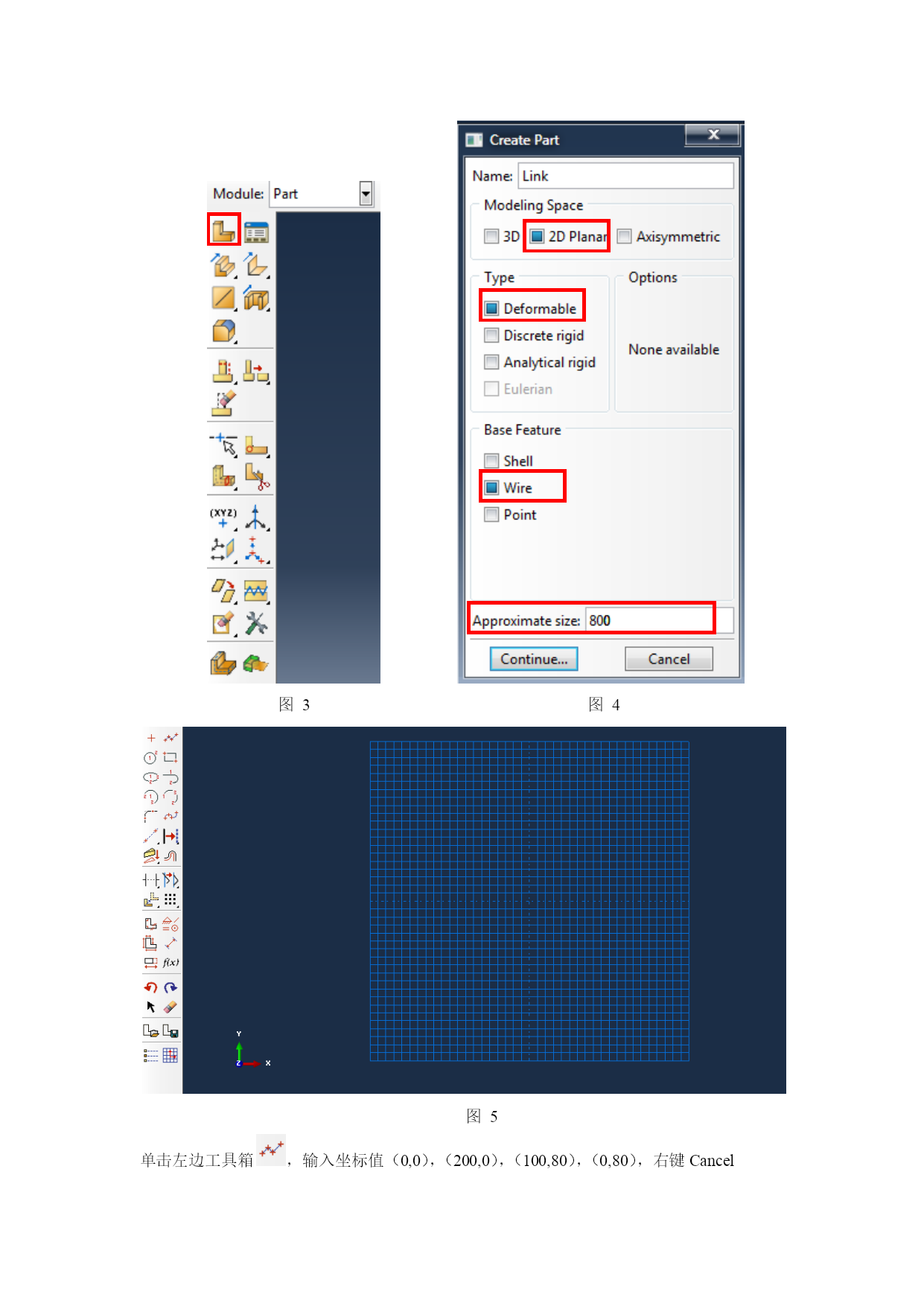

步骤2：菜单Module选择Part,单击红框线里的，出现图4的CreatePart对话框，Name输入Link，ModelingSpace选择2DPlanar，Type选择Deformable,BaseFeature选择Wire，Approximatesize为：800，单击continue,进入草图环境，见图5。

图3图4

图5
单击左边工具箱，输入坐标值（0,0），（200,0），（100,80），（0,80），右键CancelProcedure,再次点击，（0,0），（100,80），按鼠标中键，点击下面Done,见图6，就得到图7，

图6

图7

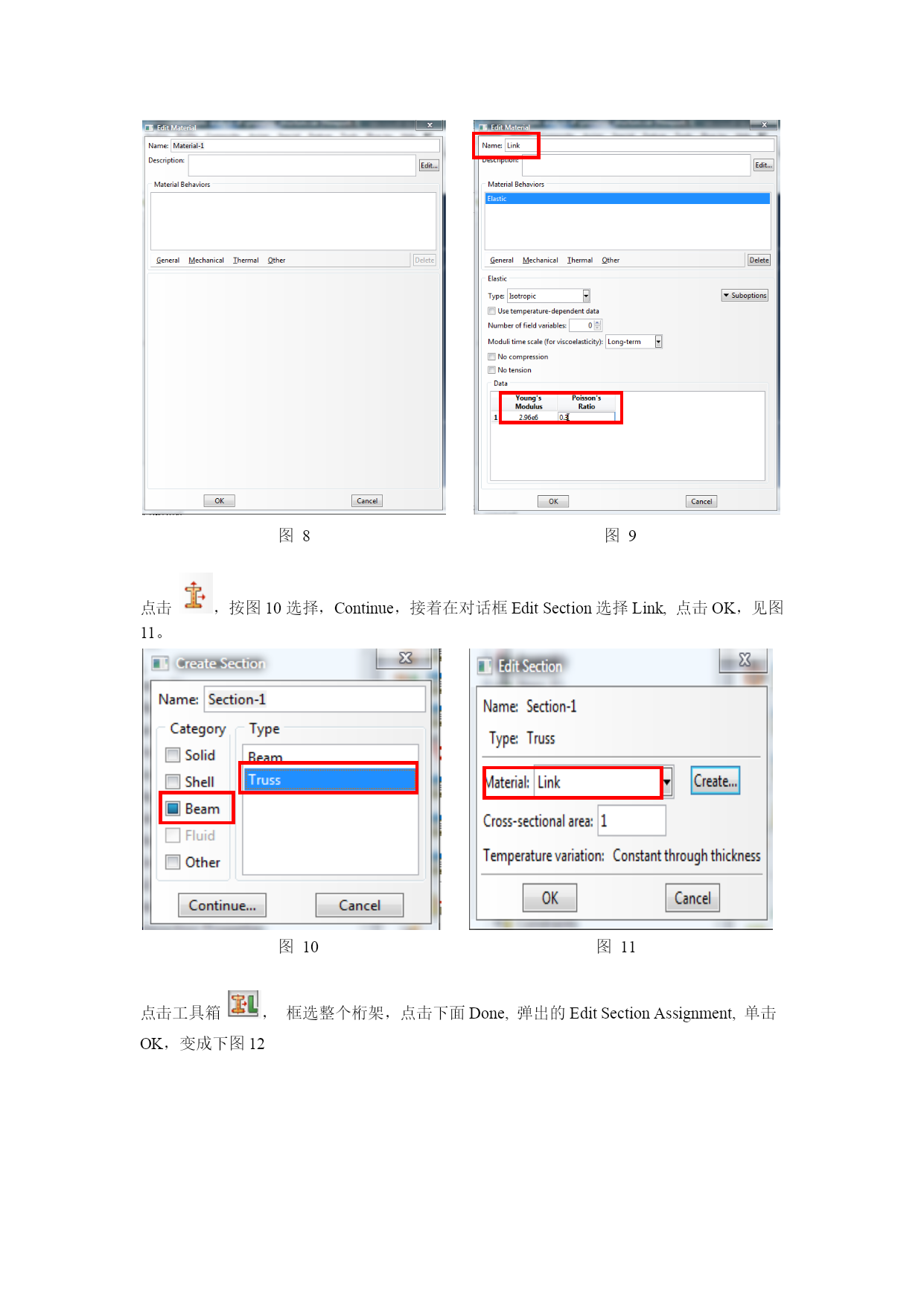

步骤3：菜单Module选择Property,点击左边工具箱，弹出对话框，图8，输入名称Link,选择Mechanical-Elasticity-Elastic,下面输入Young’sModulus:2.96E6,Poisson’sRatio:0.3，点击OK，见图9。

图8图9

点击，按图10选择，Continue，接着在对话框EditSection选择Link,点击OK，见图11。

图10图11

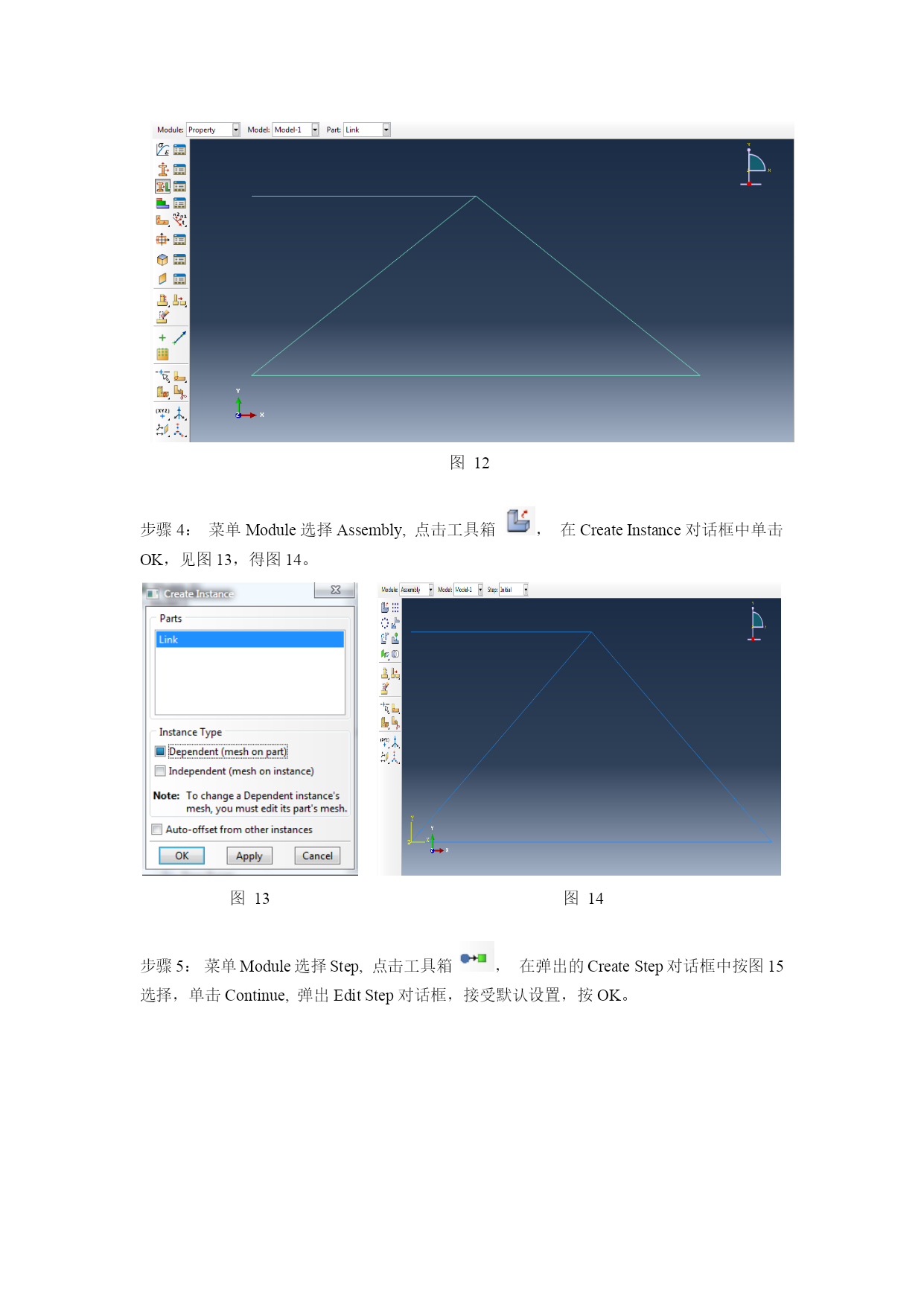

点击工具箱，框选整个桁架，点击下面Done,弹出的EditSectionAssignment,单击OK，变成下图12

图12

步骤4：菜单Module选择Assembly,点击工具箱，在CreateInstance对话框中单击OK，见图13，得图14。

图13图14

步骤5：菜单Module选择Step,点击工具箱，在弹出的CreateStep对话框中按图15选择，单击Continue,弹出EditStep对话框，接受默认设置，按OK。

图15

步骤6：菜单Module选择Load,点击工具箱。弹出的对话框中，Step选择Initial,Category选择Mechanical，Typesforselectedstep选Displacement/Rotation，见图16，按住Shift键，选择模型的1,2点，按鼠标中键，弹出EditBoundaryCondition对话框，勾选U1,U2，按OK。同样地，点击工具箱，选择模型的3点，弹出EditBoundaryCondition对话框，勾选U2,见图17。

图16图17

点击工具箱，对话框按图18选，单击Continue,选择模型4点，Done,弹出的EditLoad按图19输入。

图18图19

步骤7：菜单Module选择Mesh,窗口顶部环境栏选择Part，点击工具箱，选择整个模型，按Done，弹出Localseed对话框，Basic一栏中选择Method:Bynumber,Numbersofelements输入1，点击OK，见图20。点击工具箱，选择整个模型，Done,对话框中的Family选择Truss,见图21。点击工具箱，下面点击Yes即可。

图20图21

步骤8：菜单Module选择Job,点击工具箱，Continue，OK。点击旁边的（），在Jobmanage中点击Submit,OK，待Status显示Completed后，点击Results，见图22，接着进入visualization。

图22

步骤9：显示节点和单元编号。执行Options-Common命令，弹出图23对话框中，选择Labels栏，勾选showelementlabels和shownodelabel,OK，得图24。

图23图24

执行Report-Fieldoutput,弹出对话框，按图25选择（输出应力值和坐标轴1,2的位移值），单击OK。执行Plot-Contours-OnbothShapes,得变形前和变形后云图26。

图25

图26
