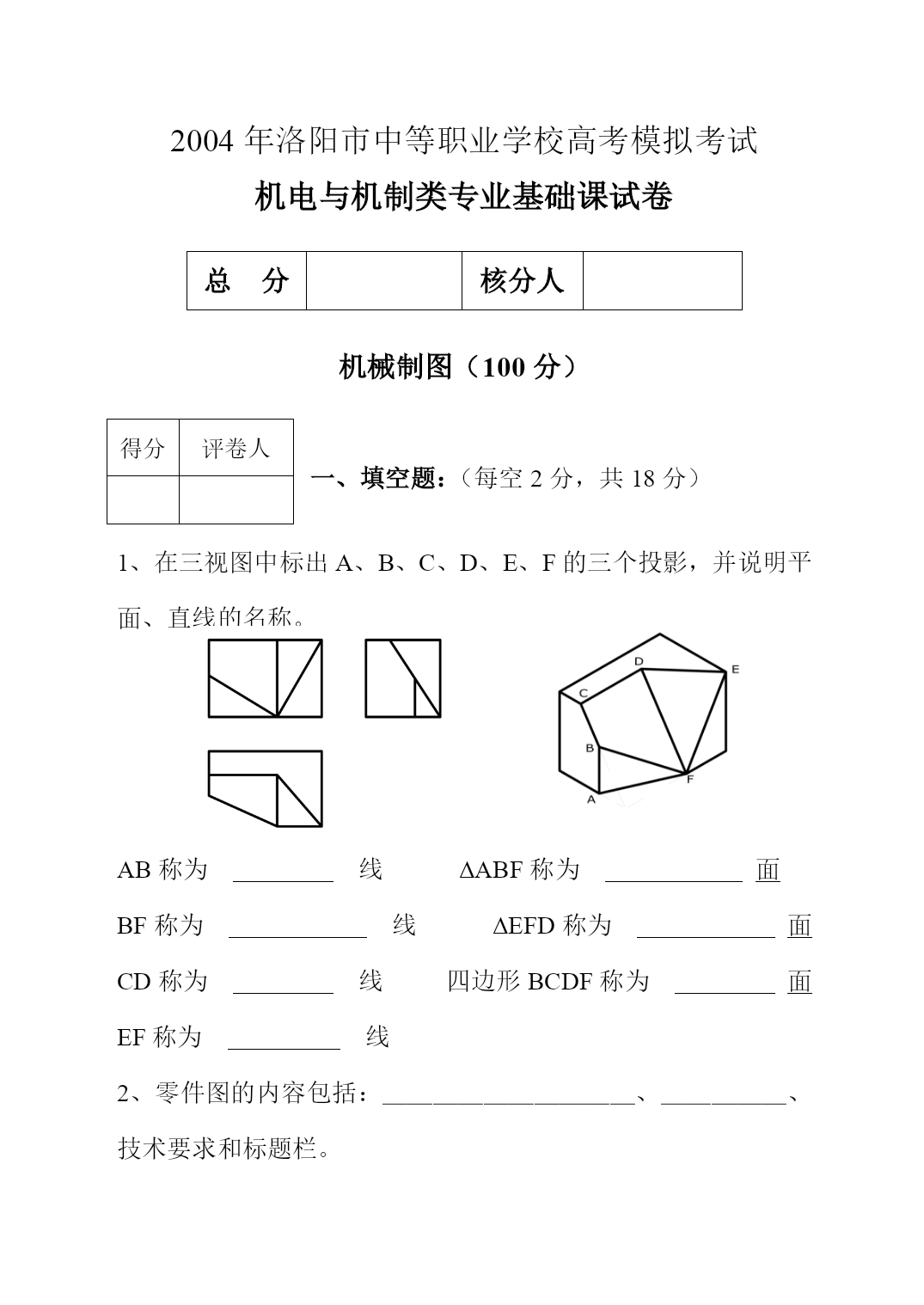

2004年洛阳市中等职业学校高考模拟考试
机电与机制类专业基础课试卷

总分核分人
机械制图（100分）
得分评卷人
一、填空题：（每空2分，共18分）



1、在三视图中标出A、B、C、D、E、F的三个投影，并说明平面、直线的名称。




AB称为线ΔABF称为面
BF称为线ΔEFD称为面
CD称为线四边形BCDF称为面
EF称为线
2、零件图的内容包括：＿＿＿＿＿＿＿＿＿＿、＿＿＿＿＿、技术要求和标题栏。

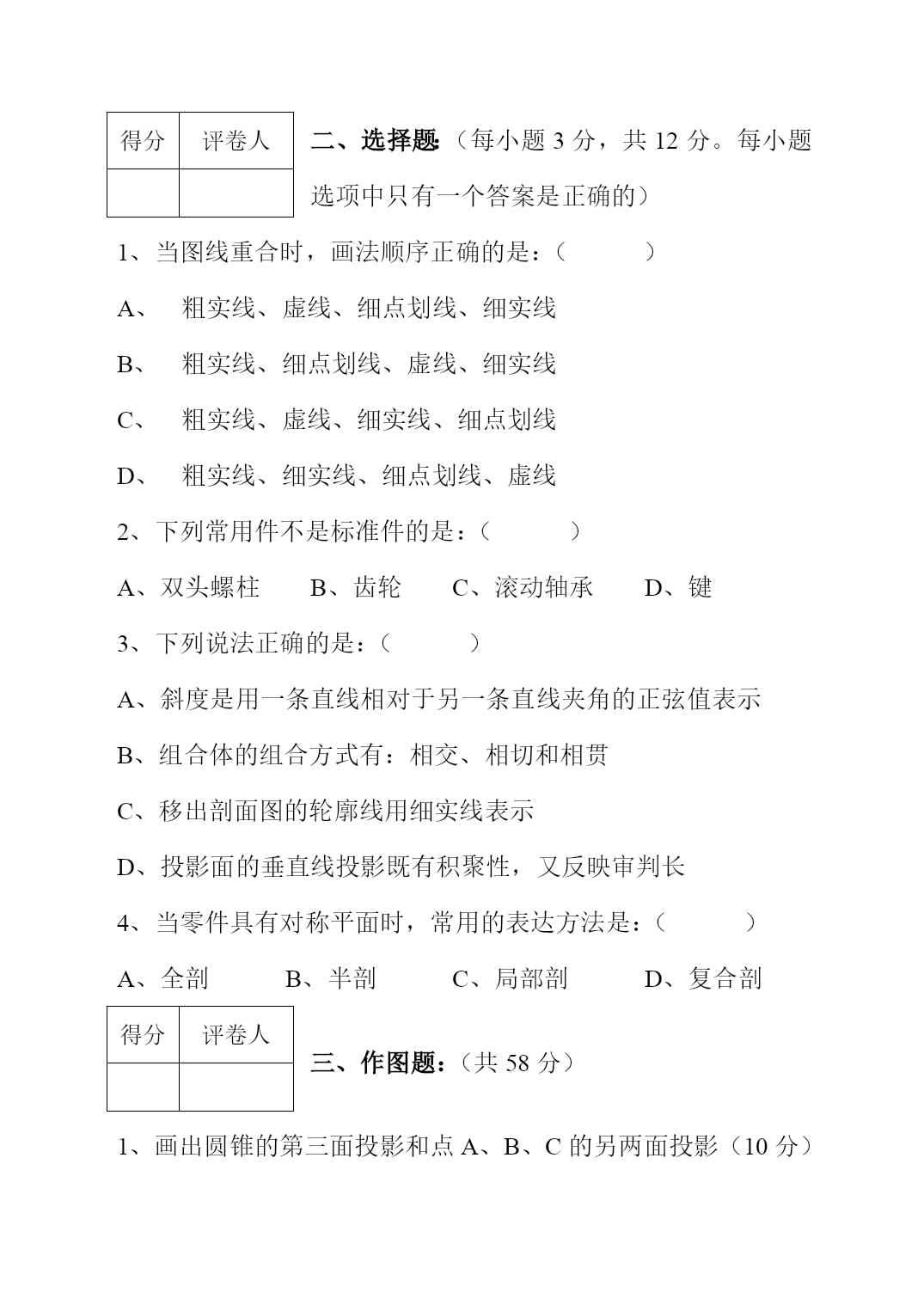

得分评卷人二、选择题：（每小题3分，共12分。每小题选项中只有一个答案是正确的）
1、当图线重合时，画法顺序正确的是：（）
粗实线、虚线、细点划线、细实线
粗实线、细点划线、虚线、细实线
粗实线、虚线、细实线、细点划线
粗实线、细实线、细点划线、虚线
2、下列常用件不是标准件的是：（）
A、双头螺柱B、齿轮C、滚动轴承D、键
3、下列说法正确的是：（）
A、斜度是用一条直线相对于另一条直线夹角的正弦值表示
B、组合体的组合方式有：相交、相切和相贯
C、移出剖面图的轮廓线用细实线表示
D、投影面的垂直线投影既有积聚性，又反映审判长
4、当零件具有对称平面时，常用的表达方法是：（）
A、全剖B、半剖C、局部剖D、复合剖
得分评卷人
三、作图题：（共58分）

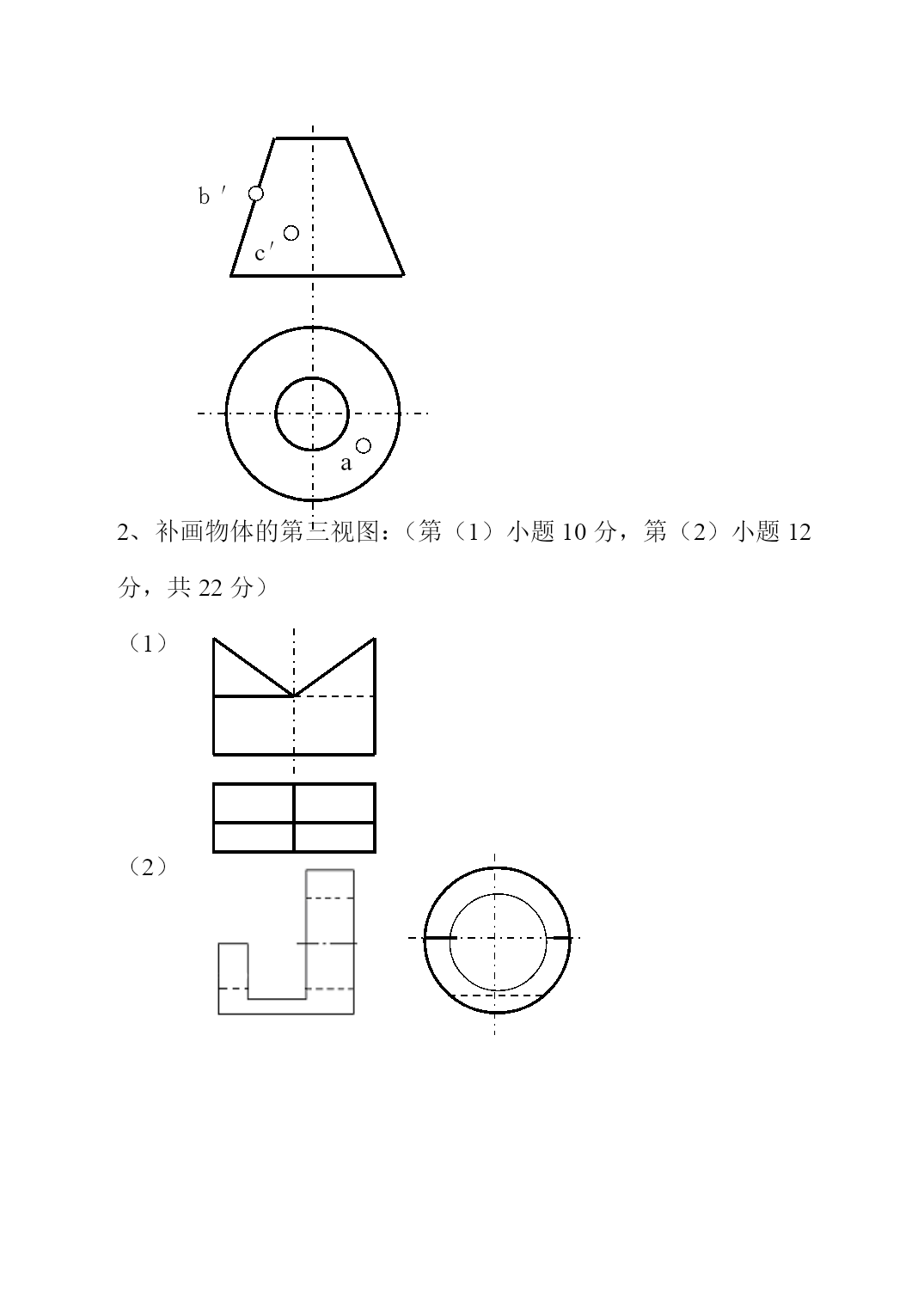

1、画出圆锥的第三面投影和点A、B、C的另两面投影（10分）
a

ｂ′
c′




2、补画物体的第三视图：（第（1）小题10分，第（2）小题12分，共22分）
（1）



（2）

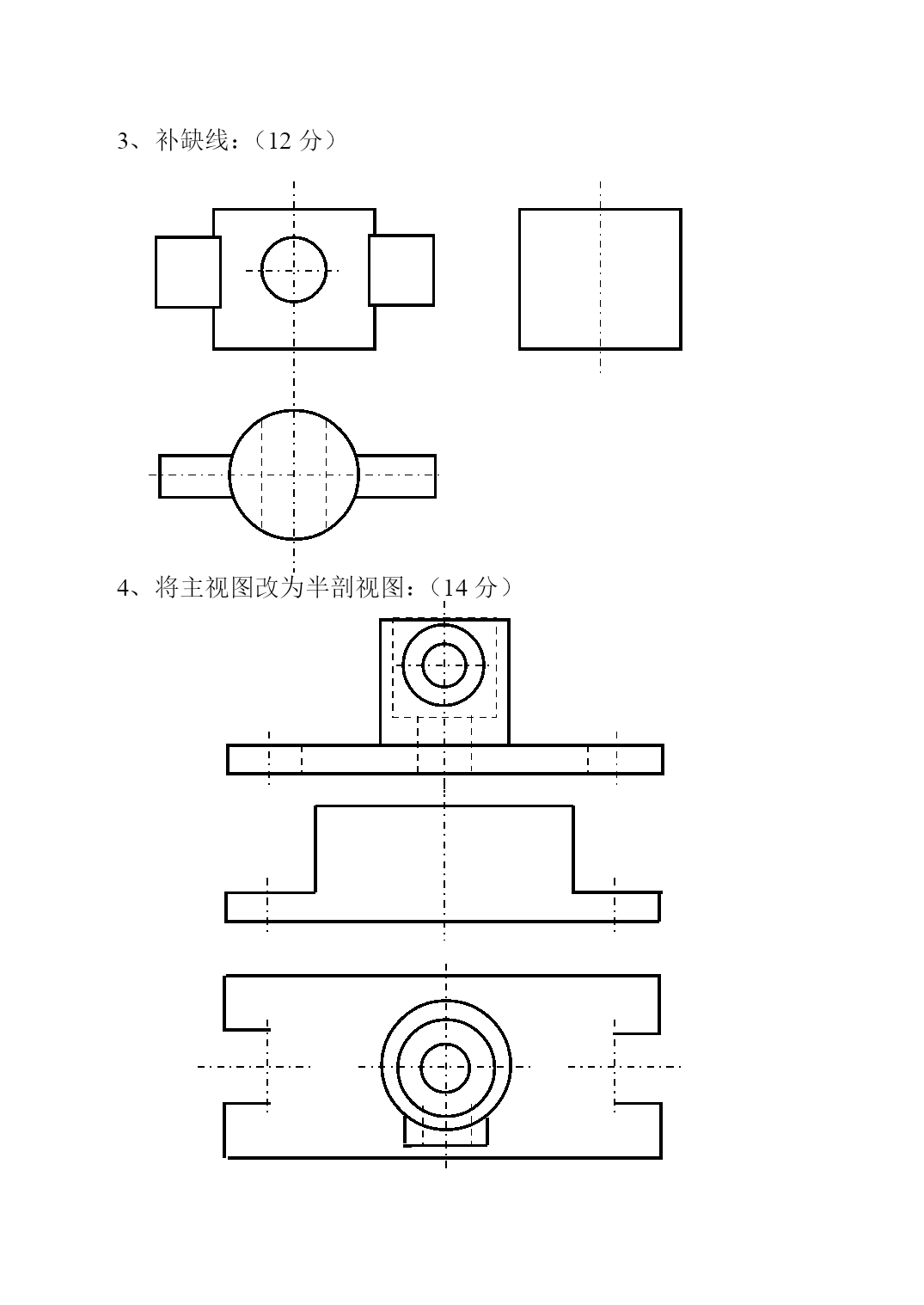

3、补缺线：（12分）







4、将主视图改为半剖视图：（14分）










得分评卷人四、尺寸标注：（12分，尺寸从图中量取，并圆整）
