钢结构施工方案-(通用).doc

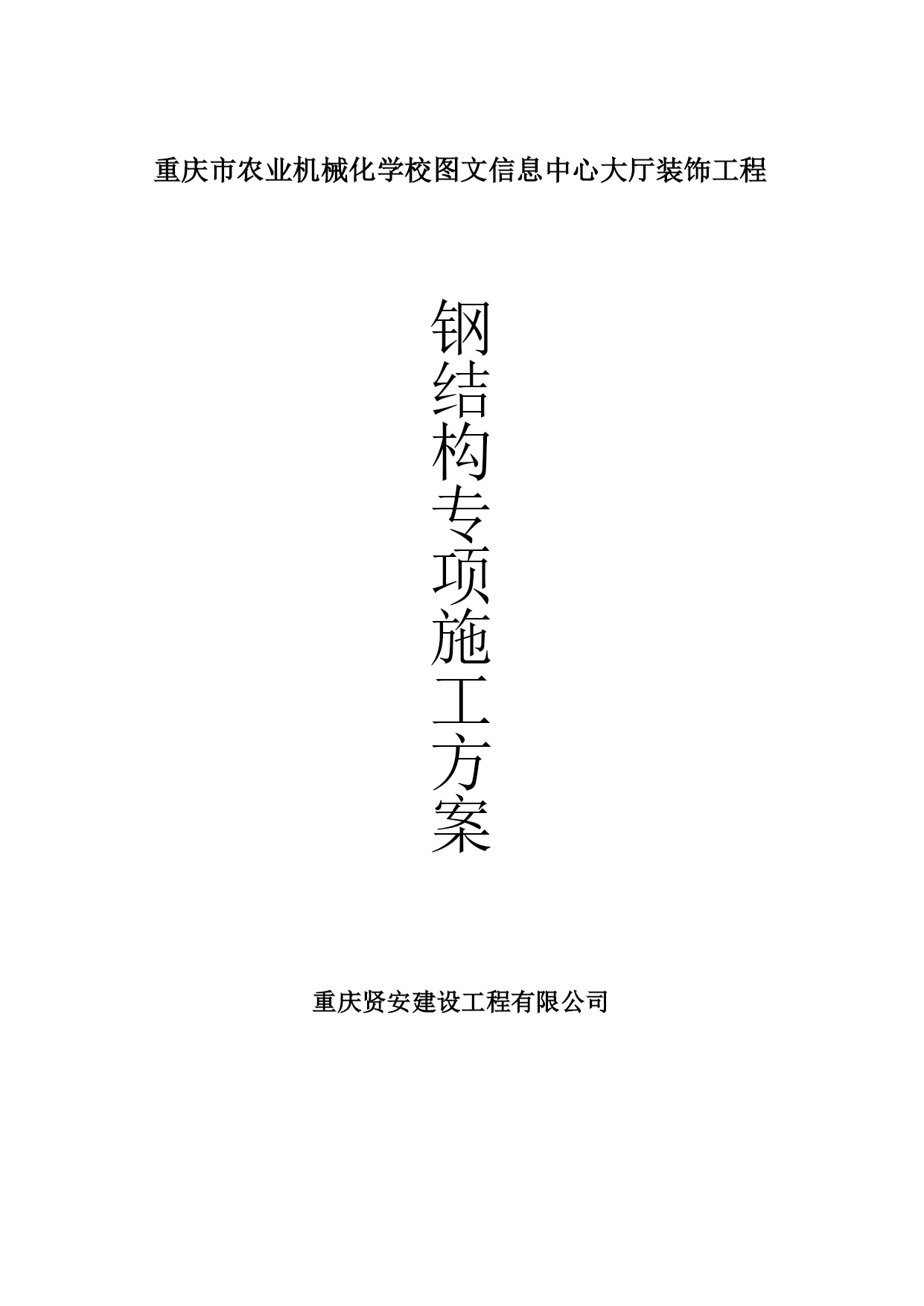

重庆市农业机械化学校图文信息中心大厅装饰工程

钢
结
构
专
项
施
工
方
案

重庆贤安建设工程有限公司

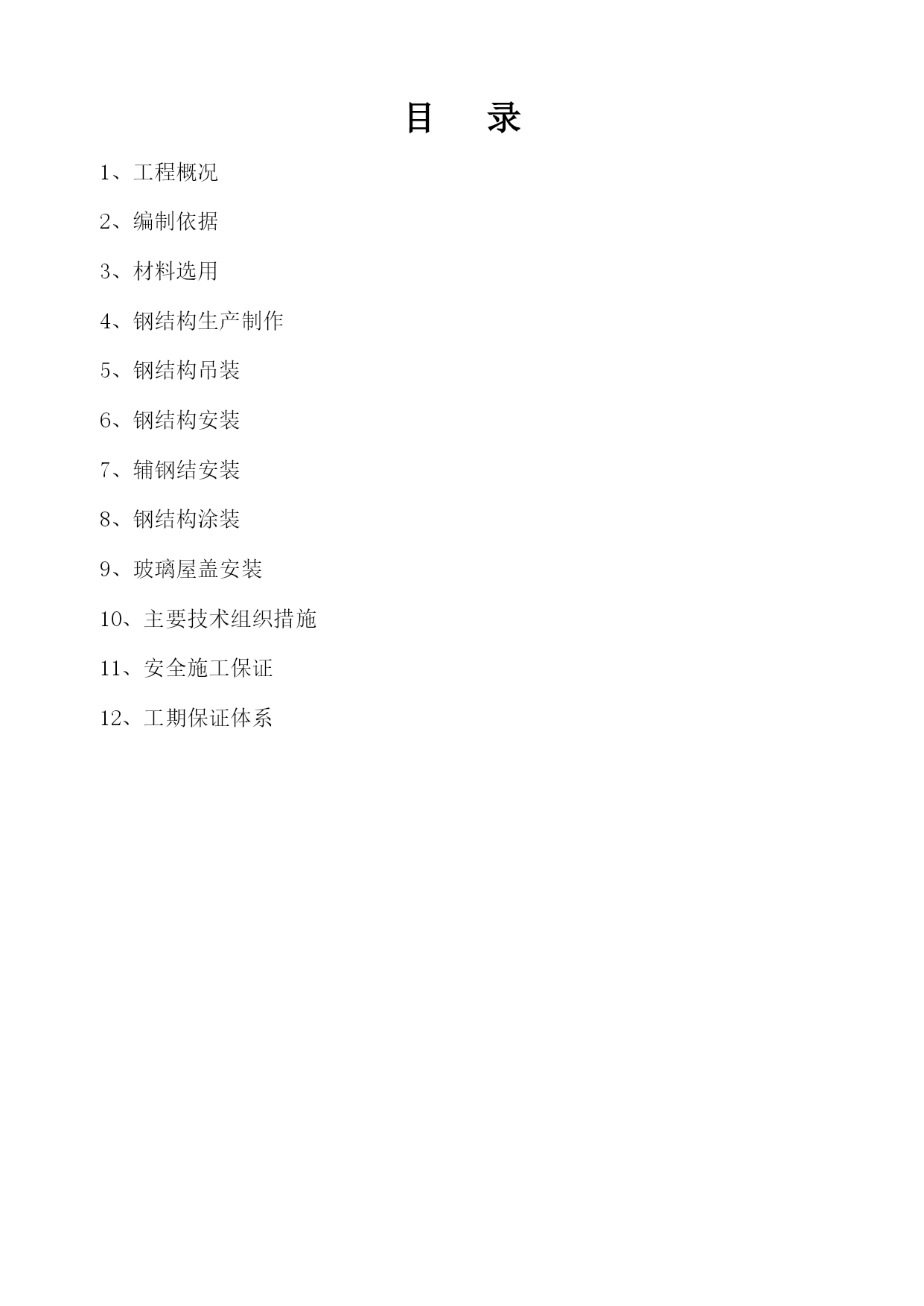

目录
工程概况
编制依据
材料选用
钢结构生产制作
钢结构吊装
钢结构安装
辅钢结安装
钢结构涂装
玻璃屋盖安装
主要技术组织措施
安全施工保证
工期保证体系

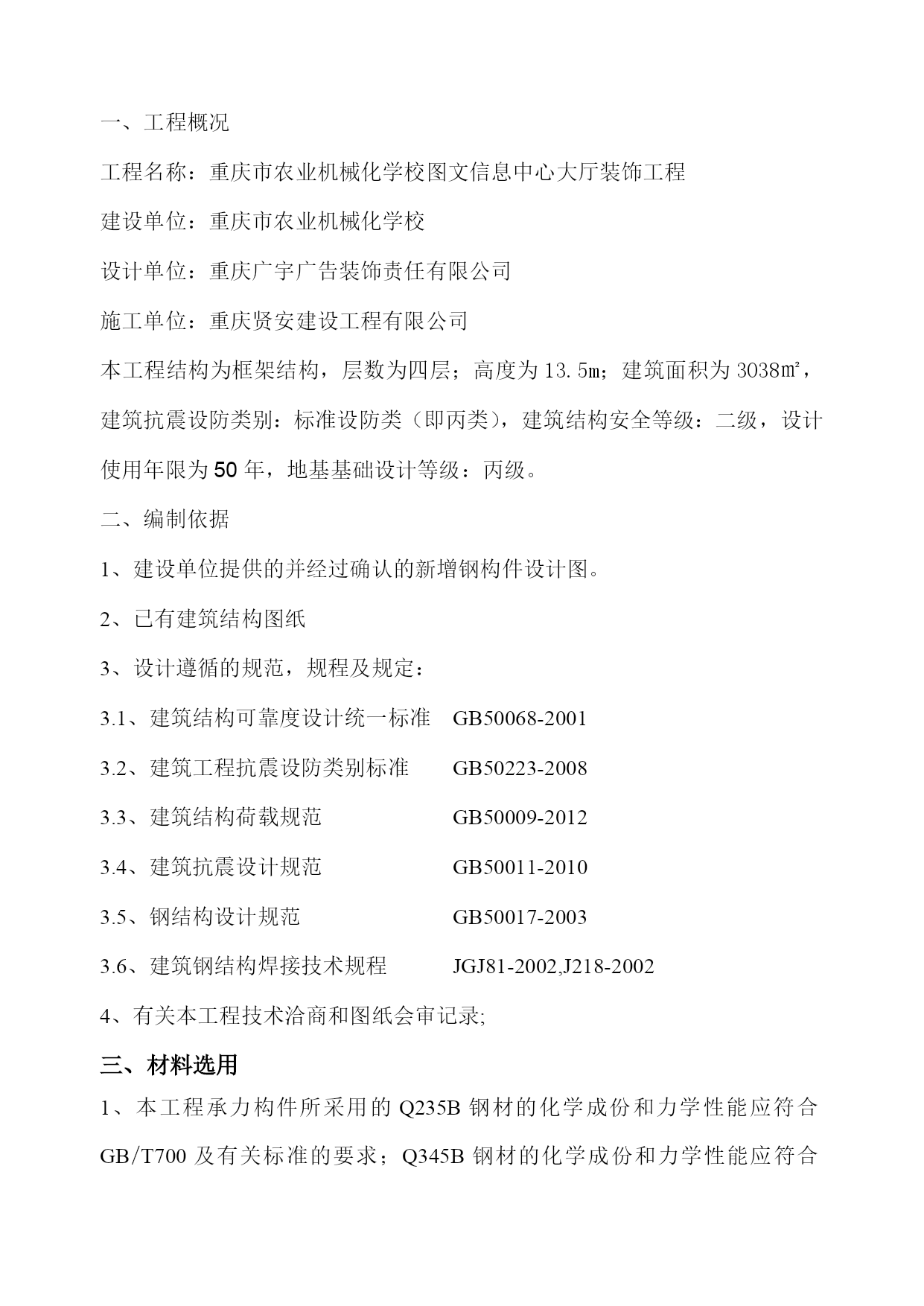

工程概况
工程名称：重庆市农业机械化学校图文信息中心大厅装饰工程
建设单位：重庆市农业机械化学校
设计单位：重庆广宇广告装饰责任有限公司
施工单位：重庆贤安建设工程有限公司
本工程结构为框架结构，层数为四层；高度为13.5m；建筑面积为3038㎡，建筑抗震设防类别：标准设防类（即丙类），建筑结构安全等级：二级，设计使用年限为50年，地基基础设计等级：丙级。
编制依据
1、建设单位提供的并经过确认的新增钢构件设计图。
2、已有建筑结构图纸
3、设计遵循的规范，规程及规定：
3.1、建筑结构可靠度设计统一标准GB50068-2001
3.2、建筑工程抗震设防类别标准GB50223-2008
3.3、建筑结构荷载规范GB50009-2012
3.4、建筑抗震设计规范GB50011-2010
3.5、钢结构设计规范GB50017-2003
3.6、建筑钢结构焊接技术规程JGJ81-2002,J218-2002
4、有关本工程技术洽商和图纸会审记录;
三、材料选用

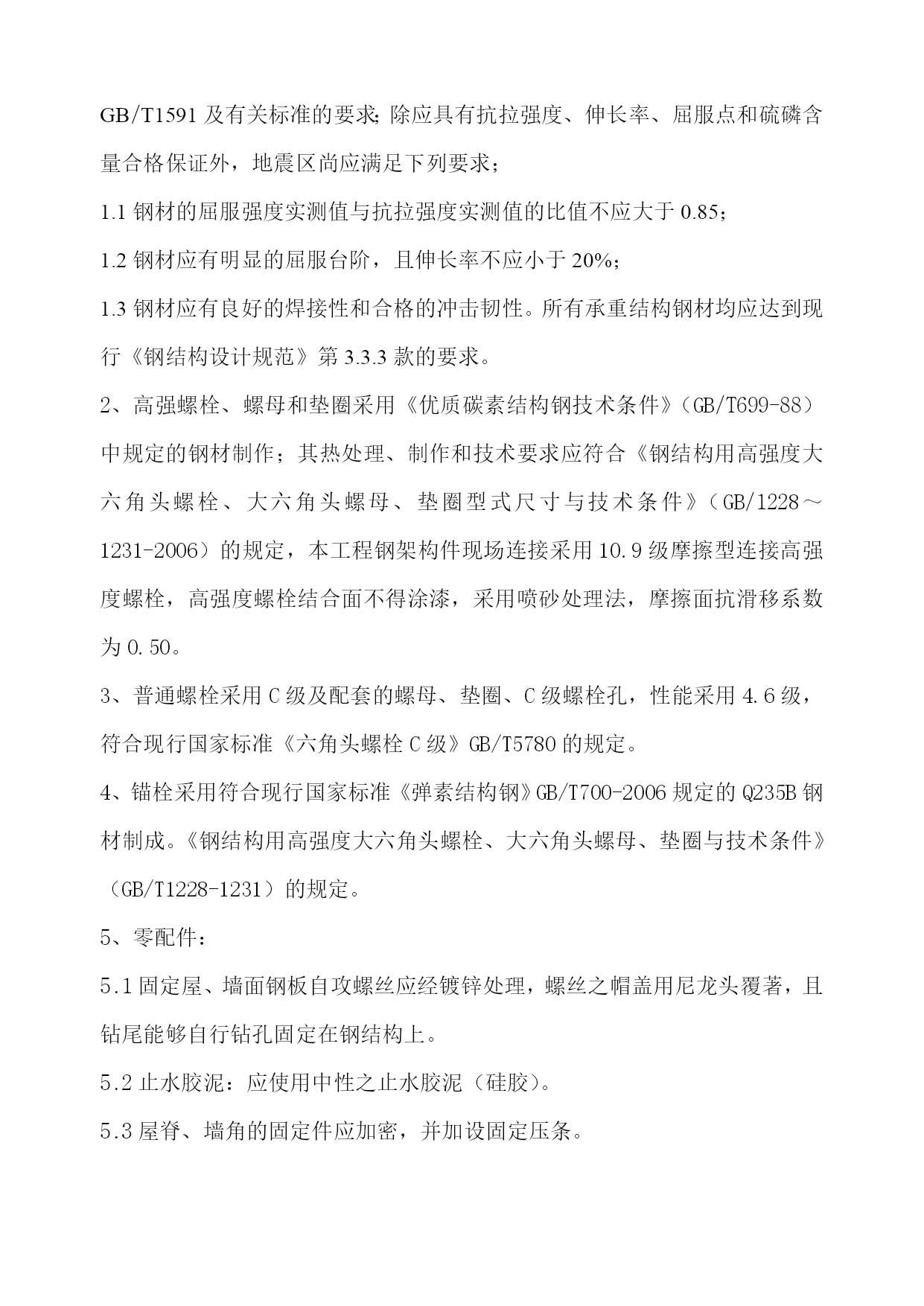

1、本工程承力构件所采用的Q235B钢材的化学成份和力学性能应符合GB/T700及有关标准的要求；Q345B钢材的化学成份和力学性能应符合GB/T1591及有关标准的要求；除应具有抗拉强度、伸长率、屈服点和硫磷含量合格保证外，地震区尚应满足下列要求；
1.1钢材的屈服强度实测值与抗拉强度实测值的比值不应大于0.85；
1.2钢材应有明显的屈服台阶，且伸长率不应小于20%；
1.3钢材应有良好的焊接性和合格的冲击韧性。所有承重结构钢材均应达到现行《钢结构设计规范》第3.3.3款的要求。
2、高强螺栓、螺母和垫圈采用《优质碳素结构钢技术条件》（GB/T699-88）中规定的钢材制作；其热处理、制作和技术要求应符合《钢结构用高强度大六角头螺栓、大六角头螺母、垫圈型式尺寸与技术条件》（GB/1228～1231-2006）的规定，本工程钢架构件现场连接采用10.9级摩擦型连接高强度螺栓，高强度螺栓结合面不得涂漆，采用喷砂处理法，摩擦面抗滑移系数为0.50。
3、普通螺栓采用C级及配套的螺母、垫圈、C级螺栓孔，性能采用4.6级，符合现行国家标准《六角头螺栓C级》GB/T5780的规定。
4、锚栓采用符合现行国家标准《弹素结构钢》GB/T700-2006规定的Q235B钢材制成。《钢结构用高强度大六角头螺栓、大六角头螺母、垫圈与技术条件》（GB/T1228-1231）的规定。
5、零配件：
5.1固定屋、墙面钢板自攻螺丝应经镀锌处理，螺丝之帽盖用尼龙头覆著，且钻尾能够自行钻孔固定在钢结构上。
5.2止水胶泥：应使用中性之止水胶泥（硅胶）。
5.3屋脊、墙角的固定件应加密，并加设固定压条。

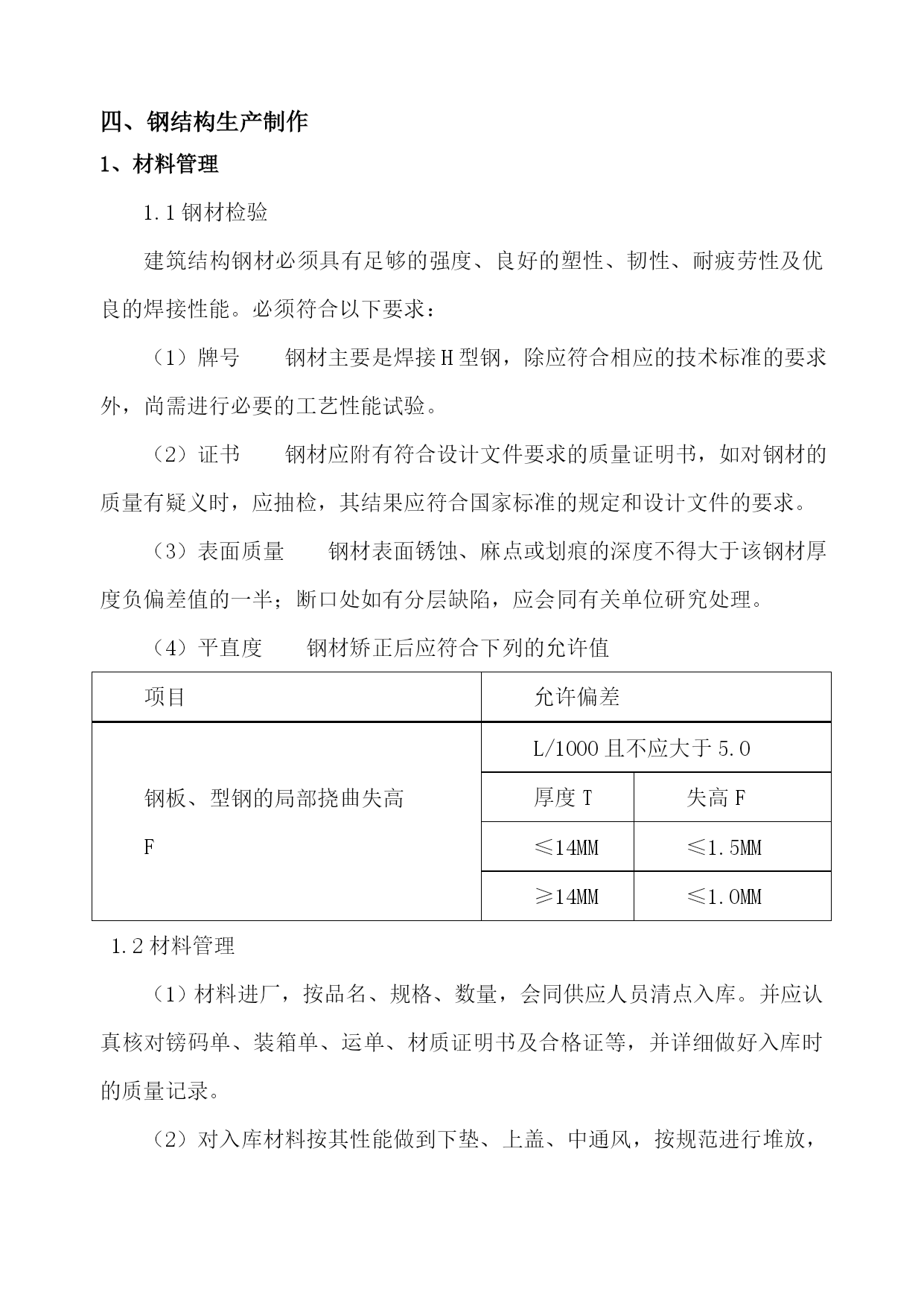

四、钢结构生产制作
1、材料管理
1.1钢材检验
建筑结构钢材必须具有足够的强度、良好的塑性、韧性、耐疲劳性及优良的焊接性能。必须符合以下要求：
（1）牌号钢材主要是焊接H型钢，除应符合相应的技术标准的要求外，尚需进行必要的工艺性能试验。
（2）证书钢材应附有符合设计文件要求的质量证明书，如对钢材的质量有疑义时，应抽检，其结果应符合国家标准的规定和设计文件的要求。
（3）表面质量钢材表面锈蚀、麻点或划痕的深度不得大于该钢材厚度负偏差值的一半；断口处如有分层缺陷，应会同有关单位研究处理。
（4）平直度钢材矫正后应符合下列的允许值
项目允许偏差钢板、型钢的局部挠曲失高
FL/1000且不应大于5.0厚度T失高F≤14MM≤1.5MM≥14MM≤1.0MM1.2材料管理
（1）材料进厂，按品名、规格、数量，会同供应人员清点入库。并应认真核对镑码单、装箱单、运单、材质证明书及合格证等，并详细做好入库时的质量记录。
（2）对入库材料按其性能做到下垫、上盖、中通风，按规范进行堆放，材料员应随时检查落实情况。
（3）材料使用应按节约原则实行定额领料，由工段长根据加工预算和材料损耗系数签发定额限料卡。
（4）在使用材料时，必须做到专料专用，其原则时在该工程材料必须用于该工程中。
2、主要工艺流程及质量控制
工艺流程：
钢材复验─→钢材矫正→放样号料→切割下料→组装成型→部件焊接→变形矫正→划线钻孔→喷砂除锈油漆→结构验收→提议安装
2.1钢材的复验：
为确保焊接质量，在备料前对所用的钢材进行化学成分、机械性能复验，保证符合图纸要求的材质。
2.2钢材矫正：
根据本工程的设计，轻钢用板多为薄型钢板，在焊接钢柱、钢梁
