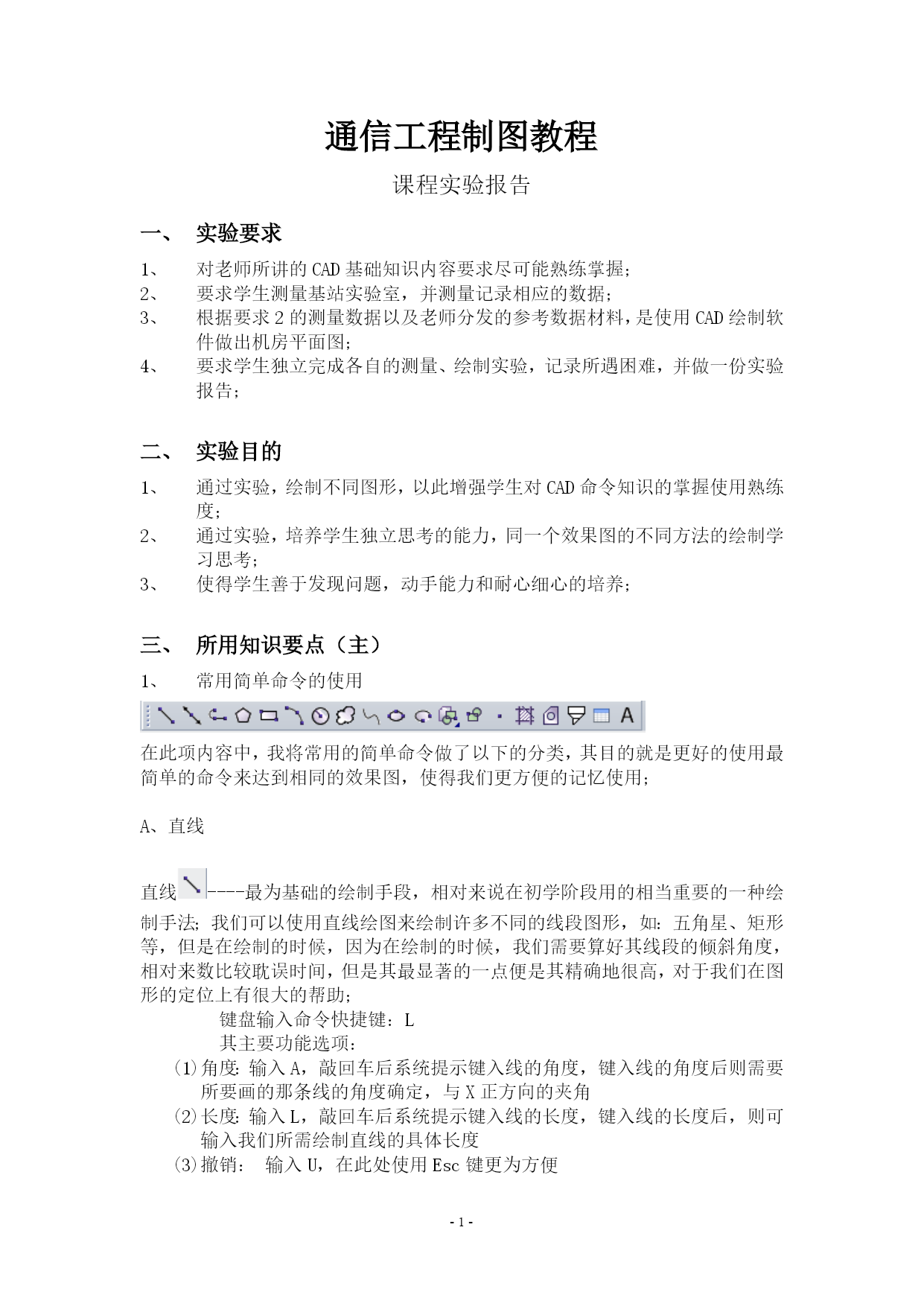

CAD实验报告.doc

--
通信工程制图教程
课程实验报告
实验要求
对老师所讲的CAD基础知识内容要求尽可能熟练掌握；
要求学生测量基站实验室，并测量记录相应的数据；
根据要求2的测量数据以及老师分发的参考数据材料，是使用CAD绘制软件做出机房平面图；
要求学生独立完成各自的测量、绘制实验，记录所遇困难，并做一份实验报告；

实验目的
通过实验，绘制不同图形，以此增强学生对CAD命令知识的掌握使用熟练度；
通过实验，培养学生独立思考的能力，同一个效果图的不同方法的绘制学习思考；
使得学生善于发现问题，动手能力和耐心细心的培养；

所用知识要点（主）
常用简单命令的使用

在此项内容中，我将常用的简单命令做了以下的分类，其目的就是更好的使用最简单的命令来达到相同的效果图，使得我们更方便的记忆使用；

直线

直线----最为基础的绘制手段，相对来说在初学阶段用的相当重要的一种绘制手法；我们可以使用直线绘图来绘制许多不同的线段图形，如：五角星、矩形等，但是在绘制的时候，因为在绘制的时候，我们需要算好其线段的倾斜角度，相对来数比较耽误时间，但是其最显著的一点便是其精确地很高，对于我们在图形的定位上有很大的帮助；
键盘输入命令快捷键：L
其主要功能选项：
角度：输入A，敲回车后系统提示键入线的角度，键入线的角度后则需要所要画的那条线的角度确定，与X正方向的夹角
长度：输入L，敲回车后系统提示键入线的长度，键入线的长度后，则可输入我们所需绘制直线的具体长度
撤销：输入U，在此处使用Esc键更为方便

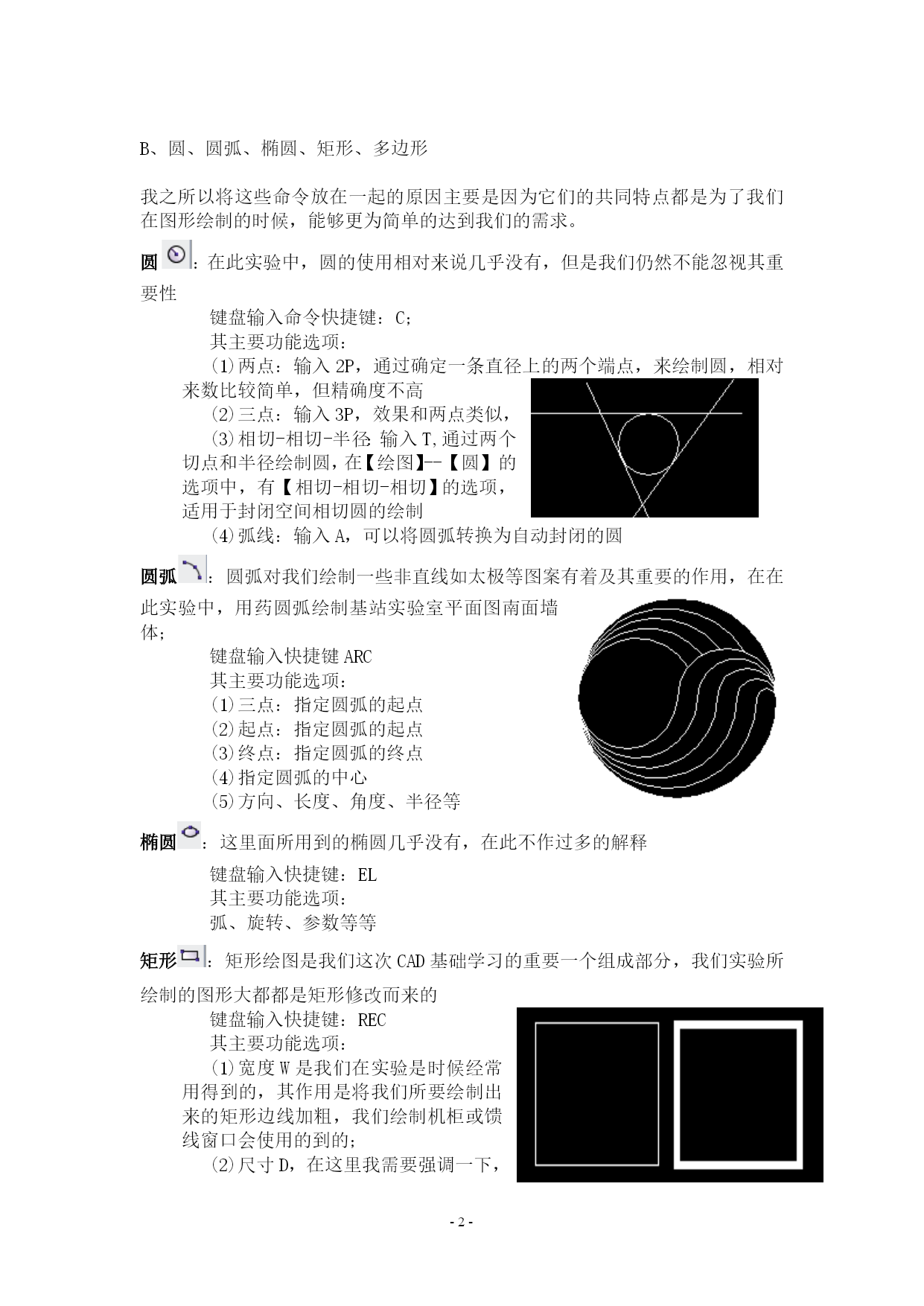

B、圆、圆弧、椭圆、矩形、多边形

我之所以将这些命令放在一起的原因主要是因为它们的共同特点都是为了我们在图形绘制的时候，能够更为简单的达到我们的需求。
圆：在此实验中，圆的使用相对来说几乎没有，但是我们仍然不能忽视其重要性
键盘输入命令快捷键：C；
其主要功能选项：
(1)两点：输入2P，通过确定一条直径上的两个端点，来绘制圆，相对来数比较简单，但精确度不高
(2)三点：输入3P，效果和两点类似，
(3)相切-相切-半径：输入T,通过两个切点和半径绘制圆，在【绘图】--【圆】的选项中，有【相切-相切-相切】的选项，适用于封闭空间相切圆的绘制
(4)弧线：输入A，可以将圆弧转换为自动封闭的圆
圆弧：圆弧对我们绘制一些非直线如太极等图案有着及其重要的作用，在在此实验中，用药圆弧绘制基站实验室平面图南面墙体；
键盘输入快捷键ARC
其主要功能选项：
(1)三点：指定圆弧的起点
(2)起点：指定圆弧的起点
(3)终点：指定圆弧的终点
(4)指定圆弧的中心
(5)方向、长度、角度、半径等
椭圆：这里面所用到的椭圆几乎没有，在此不作过多的解释
键盘输入快捷键：EL
其主要功能选项：
弧、旋转、参数等等
矩形：矩形绘图是我们这次CAD基础学习的重要一个组成部分，我们实验所绘制的图形大都都是矩形修改而来的
键盘输入快捷键：REC
其主要功能选项：
(1)宽度W是我们在实验是时候经常用得到的，其作用是将我们所要绘制出来的矩形边线加粗，我们绘制机柜或馈线窗口会使用的到的；
(2)尺寸D，在这里我需要强调一下，CAD绘图的严谨其尺寸的精确度是一个重要的标志，那么，我们绘制矩形框图的时候，大都都是要求具体的尺寸的标注的，D给了我们一个绘图的便利
(3)倒角C、标高E、旋转R、圆角F等实验所用甚少

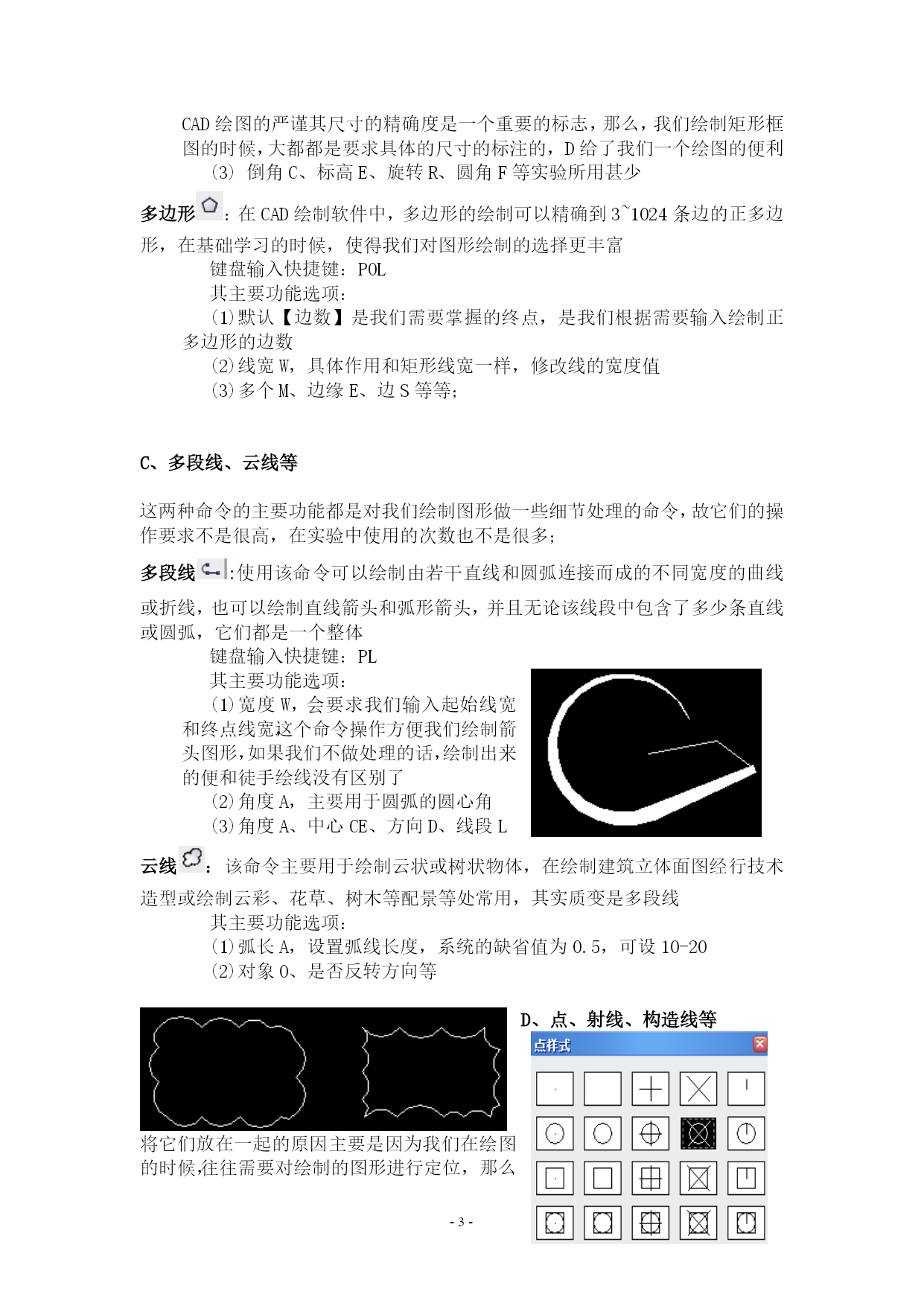

多边形：在CAD绘制软件中，多边形的绘制可以精确到3~1024条边的正多边形，在基础学习的时候，使得我们对图形绘制的选择更丰富
键盘输入快捷键：POL
其主要功能选项：
(1)默认【边数】是我们需要掌握的终点，是我们根据需要输入绘制正多边形的边数
(2)线宽W，具体作用和矩形线宽一样，修改线的宽度值
(3)多个M、边缘E、边S等等；

C、多段线、云线等

这两种命令的主要功能都是对我们绘制图形做一些细节处理的命令，故它们的操作要求不是很高，在实验中使用的次数也不是很多；
多段线:使用该命令可以绘制由若干直线和圆弧连接而成的不同宽度的曲线或折线，也可以绘制直线箭头和弧形箭头，并且无论该线段中包含了多少条直线或圆弧，它们都是一个整体
键盘输入快捷键：PL
其主要功能选项：
(1)宽度W，会要求我们输入起始线宽和终点线宽，这个命令操作方便我们绘制箭头图形，如果我们不做处理的话，绘制出来的便和徒手绘线没有区别了
(2)角度A，主要用于圆弧的圆心角
(3)角度A、中心CE、方向D、线段L
云线：该命令主要用于绘制云状或树状物体，在绘制建筑立体面图经行技术造型或绘制云彩、花草、树木等配景等处常用，其实质变是多段线
其主要功能选项：
(1)弧长A，设置弧线长度，系统的缺省值为0.5，可设10-20
(2)对象O、是否反转方向等

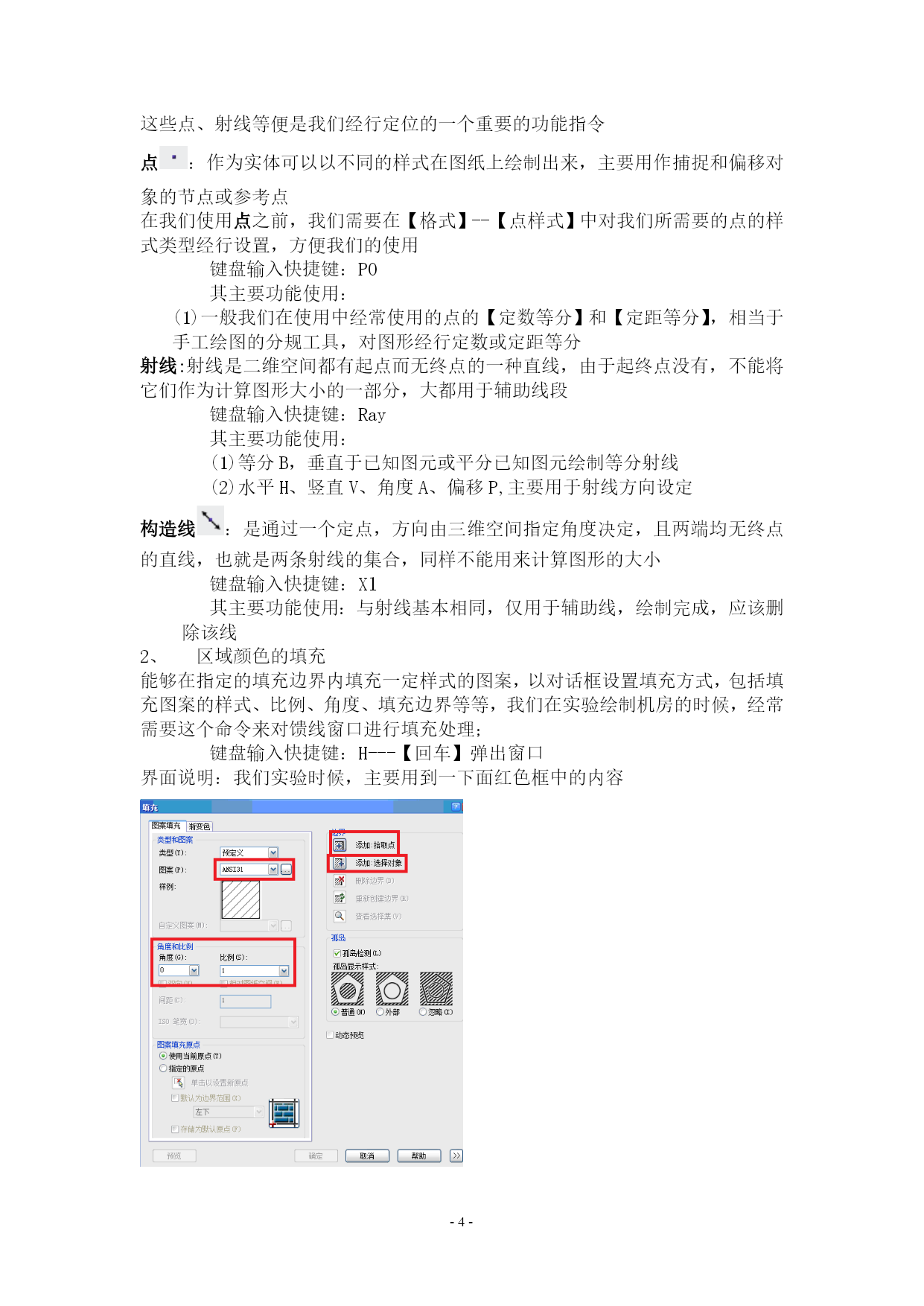

D、点、射线、构造线等
将它们放在一起的原因主要是因为我们在绘图的时
