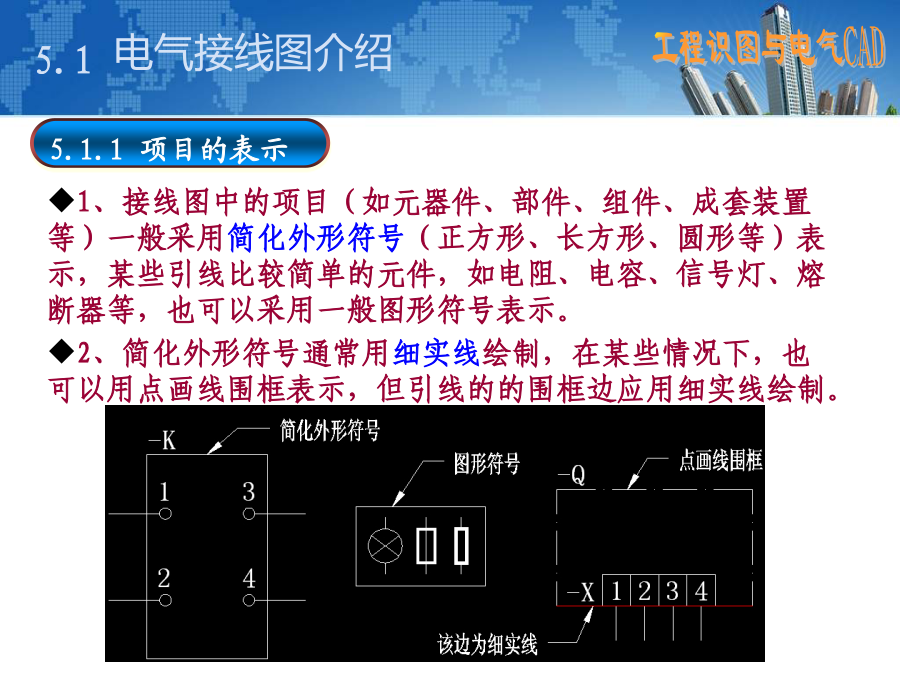

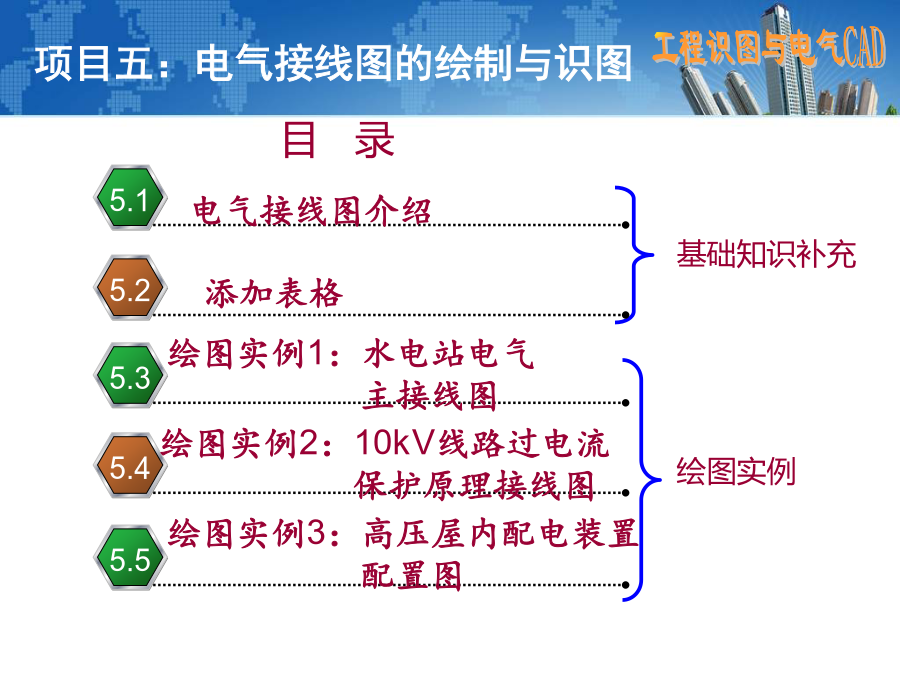

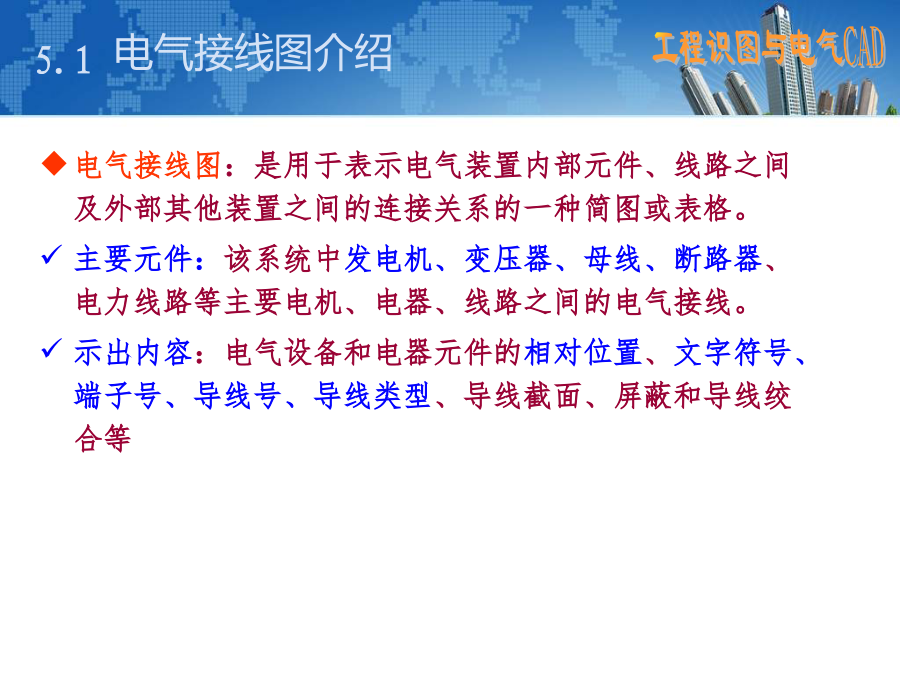

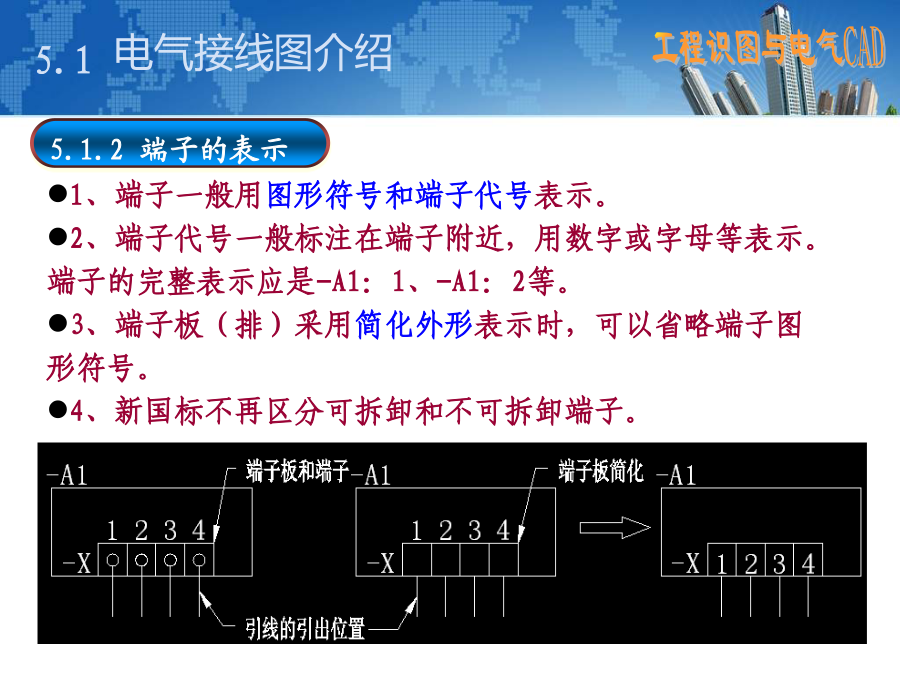

工程识图与电气CAD工程识图与电气CAD5.1电气接线图介绍5.1电气接线图介绍5.1电气接线图介绍5.1电气接线图介绍5.1电气接线图介绍5.1电气接线图介绍5.2添加表格5.2添加表格5.3绘图实例1：水电站电气主接线图5.3绘图实例1：水电站电气主接线图5.3绘图实例1：水电站电气主接线图5.3绘图实例1：水电站电气主接线图5.3绘图实例1：水电站电气主接线图5.3绘图实例1：水电站电气主接线图5.3绘图实例1：水电站电气主接线图5.3绘图实例1：水电站电气主接线图5.3绘图实例1：水电站电气主接线图5.3绘图实例1：水电站电气主接线图5.3绘图实例1：水电站电气主接线图绘图实例2：即教材P124的图5-4内容。如下图。“格式”→“图层”，新建“文字层”“绘图层”。如下图。（1）电流互感器的绘制
用“直线”命令，画长为10.5的垂直线段。
用“圆”命令，画直径为4.5的圆，并移到线上。
用“复制”命令，复制圆使上下象限点重合。
用“直线”命令，分别画2.25长的水平直线。并用“修剪”命令裁剪右半圆。保存为图块。如下图。（2）电流继电器的绘制
用“矩形”命令，画5×5.5的矩形。
用“直线”命令，画长为2.5、3.5、3.5的三条水平线。
用“旋转”命令，将第二条旋转20°，并移动到矩形上边上。
用“直线”命令，在矩形下边中心，画长3.5的垂直线。
用“偏移”命令，将垂直线左右偏移2，标注并保存为块。步骤2：绘制元器件图块（4）断路器跳闸线圈的绘制
用“矩形”命令，绘制4.5×6的矩形。
用“直线”命令，在矩形下边中点，画3.5长的垂线段。
用“偏移”命令，左右偏移2，删除原线。保存成块。如下图。（5）信号继电器的绘制
在断路器跳闸线圈基础上，用“直线”命令，绘制长为2.5、3.5、3.5的三条连续水平直线。
用“旋转”命令，将第二条旋转20°，并移动到矩形上边上。
用“直线”命令，绘制长为2的水平线和长为3的垂直线。
用“矩形”命令，在矩形左下角绘制一个2×3的矩形。保存为图块。如下图。（6）位置开关和动合触点的绘制
用“直线”命令，绘制长为2.5、7、3的三条连续垂直直线。
用“旋转”命令，把第二条旋转20°。
用“多段线”命令，以第二段直线的中点为起点，端点为终点，绘制折线。保存为图块。如下图。“绘图层”置为当前层，插入新建的各元件块，用“移动”“直线”“偏移”“复制”“多段线”“修剪”等命令，完成各元件的摆放和接线。如下图。将“文字层”置为当前层，使用“多行文字”命令，宋体，高2.5，完成文字注释。如右图。5.5绘图实例3：高压屋内配电装置配置图打开“图层特性管理器”，新建图层“表格层”“接线图层”“注释文字层”如下图。（1）开关的绘制
用“直线”命令绘制长2、4、2的三条连续垂线。
用“旋转”命令对第二条直线旋转30°。
用“直线”命令在第一条垂线上做长为1的水平线，并作半径为0.5的切圆。保存为块。如下图。（2）熔断器的绘制
用“直线”命令绘制长15的垂线。
用“矩形”命令绘制一个4×12的矩形，并移动到合适位置。
保存为块，如下图。步骤2：绘制元器件符号（4）接地符号1的绘制
用“直线”命令绘制长2的垂线。再分别偏移1.2、2.4、3.8个单位。第2条上下各延长1，第3条上下各延长2，第一和四条上下各缩短0.2，最后连接起来，绘制完毕。
保存为块。如下图。（4）接地符号2的绘制
用“直线”命令绘制长8的水平线。再画长4的垂线，中点重合，垂线向左偏移1.2，做端点为圆心画半径为1的圆，然后画出竖直的直径做剪切边，进行剪切去掉多余线段。绘制完毕。
保存为块。如下图。（4）接地符号3的绘制
用“直线”命令绘制长4的垂线。偏移1.2、2.4。第2条上下各延长1，第3条上下各缩短1，最后连接起来，绘制完毕。
保存为块。如下图。（4）接地符号4的绘制
用“直线”命令绘制长1的水平线。再偏移0.6、1.2。第2条左右延长0.5，第3条左右延长1，连续绘制长1的垂线、水平线和长3的垂线。在旋转60°长垂线。绘制完毕。
保存为块。如下图。“表格层”置为当前层，用“矩形”命令，绘制150×280的矩形，并分解。
用“直线”命令绘制连接长边中点的水平线，向上偏移100，选左长边，分别向右偏移45、80、115。如右图。上短边连续偏移，依次向下偏移10各单位3次。中线依次向下偏移10个单位9次，偏移20一次。
结合偏移和修剪，绘制完成。如右图。“接线图层”置为当前层，插入新建的各元件块，用“直线”“多段线”“复制”“修剪”等命令，完成各元件的摆放和接线。如右图。将“文字层”设定为当前图层，插入文字说明。最终图如右。工程识图与电气CAD工程识图与电气CAD工程识图与电气CAD6.1建筑平面图与照明平面图的识图6.1建筑平面图与照明平面
