2019建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011.pdf

2019最新建筑施工扣件式钢管脚手架安全技术规范JGJ
130－2011

1

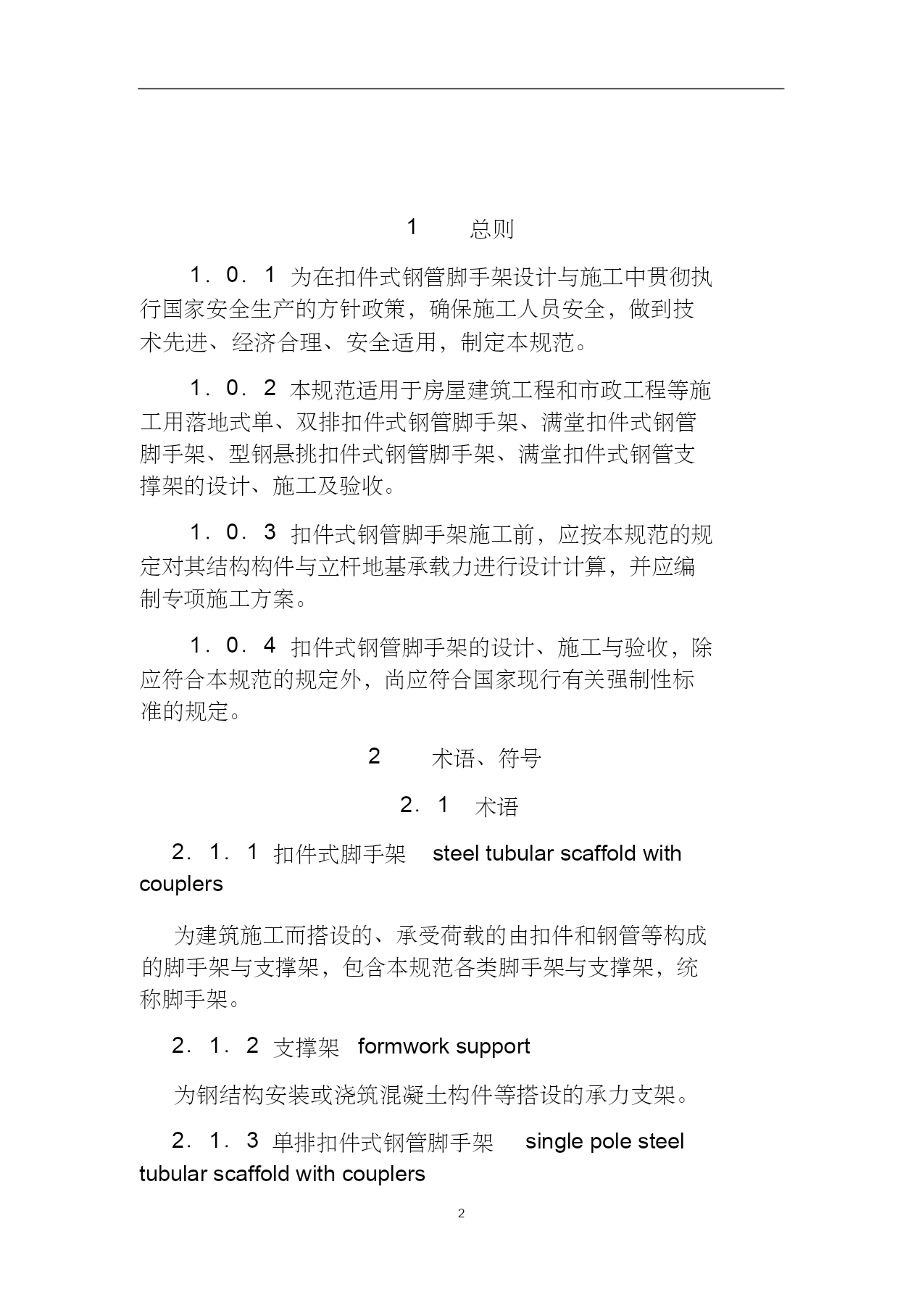

1总则

1．0．1为在扣件式钢管脚手架设计与施工中贯彻执
行国家安全生产的方针政策，确保施工人员安全，做到技
术先进、经济合理、安全适用，制定本规范。

1．0．2本规范适用于房屋建筑工程和市政工程等施
工用落地式单、双排扣件式钢管脚手架、满堂扣件式钢管
脚手架、型钢悬挑扣件式钢管脚手架、满堂扣件式钢管支
撑架的设计、施工及验收。

1．0．3扣件式钢管脚手架施工前，应按本规范的规
定对其结构构件与立杆地基承载力进行设计计算，并应编
制专项施工方案。

1．0．4扣件式钢管脚手架的设计、施工与验收，除
应符合本规范的规定外，尚应符合国家现行有关强制性标
准的规定。

2术语、符号

2．1术语

2．1．1扣件式脚手架steeltubularscaffoldwith
couplers

为建筑施工而搭设的、承受荷载的由扣件和钢管等构成
的脚手架与支撑架，包含本规范各类脚手架与支撑架，统
称脚手架。

2．1．2支撑架formworksupport

为钢结构安装或浇筑混凝土构件等搭设的承力支架。

2．1．3单排扣件式钢管脚手架singlepolesteel
tubularscaffoldwithcouplers

2

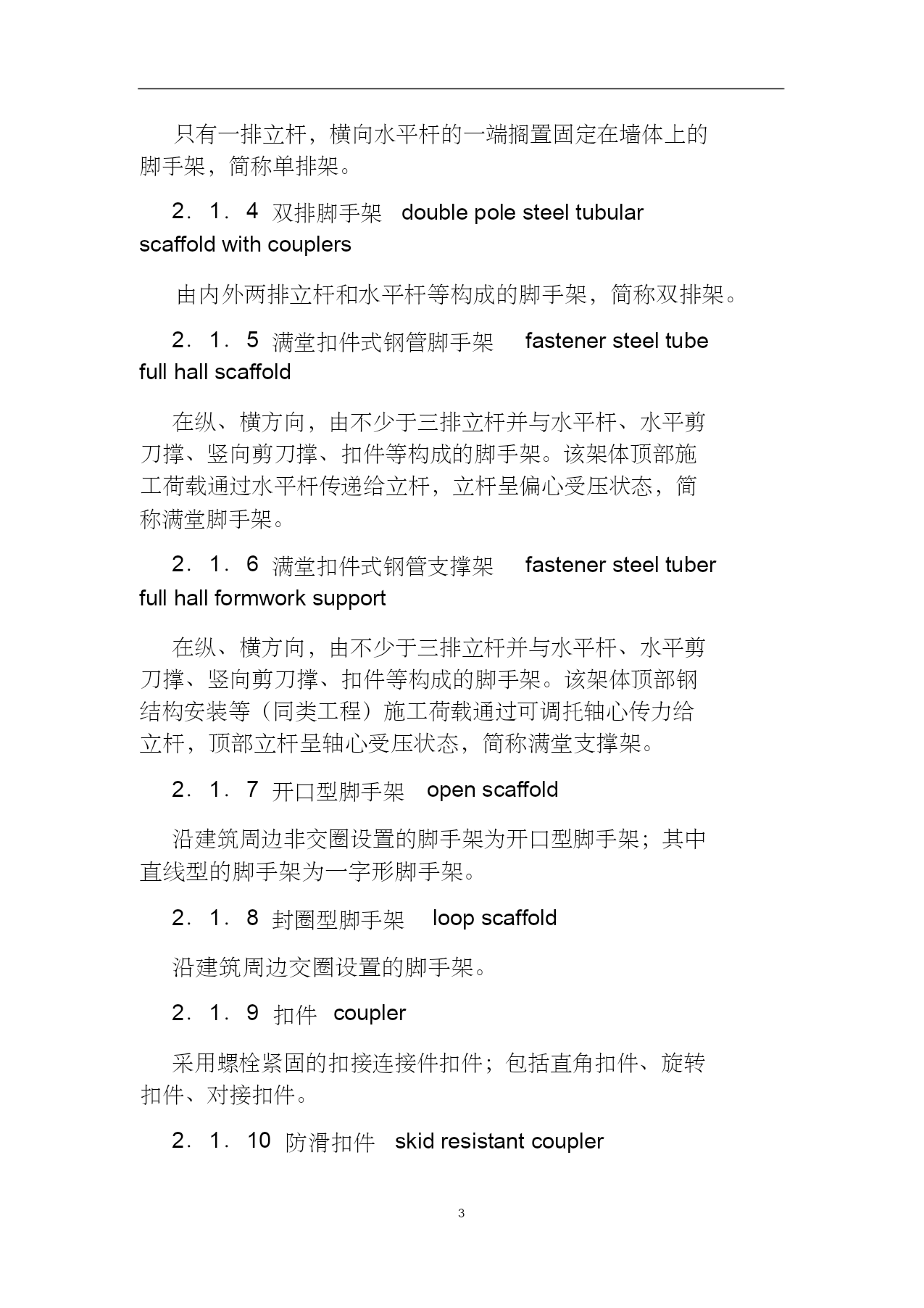

只有一排立杆，横向水平杆的一端搁置固定在墙体上的
脚手架，简称单排架。

2．1．4双排脚手架doublepolesteeltubular
scaffoldwithcouplers

由内外两排立杆和水平杆等构成的脚手架，简称双排架。

2．1．5满堂扣件式钢管脚手架fastenersteeltube
fullhallscaffold

在纵、横方向，由不少于三排立杆并与水平杆、水平剪
刀撑、竖向剪刀撑、扣件等构成的脚手架。该架体顶部施
工荷载通过水平杆传递给立杆，立杆呈偏心受压状态，简
称满堂脚手架。

2．1．6满堂扣件式钢管支撑架fastenersteeltuber
fullhallformworksupport

在纵、横方向，由不少于三排立杆并与水平杆、水平剪
刀撑、竖向剪刀撑、扣件等构成的脚手架。该架体顶部钢
结构安装等（同类工程）施工荷载通过可调托轴心传力给
立杆，顶部立杆呈轴心受压状态，简称满堂支撑架。

2．1．7开口型脚手架openscaffold

沿建筑周边非交圈设置的脚手架为开口型脚手架；其中
直线型的脚手架为一字形脚手架。

2．1．8封圈型脚手架loopscaffold

沿建筑周边交圈设置的脚手架。

2．1．9扣件coupler

采用螺栓紧固的扣接连接件扣件；包括直角扣件、旋转
扣件、对接扣件。

2．1．10防滑扣件skidresistantcoupler

3

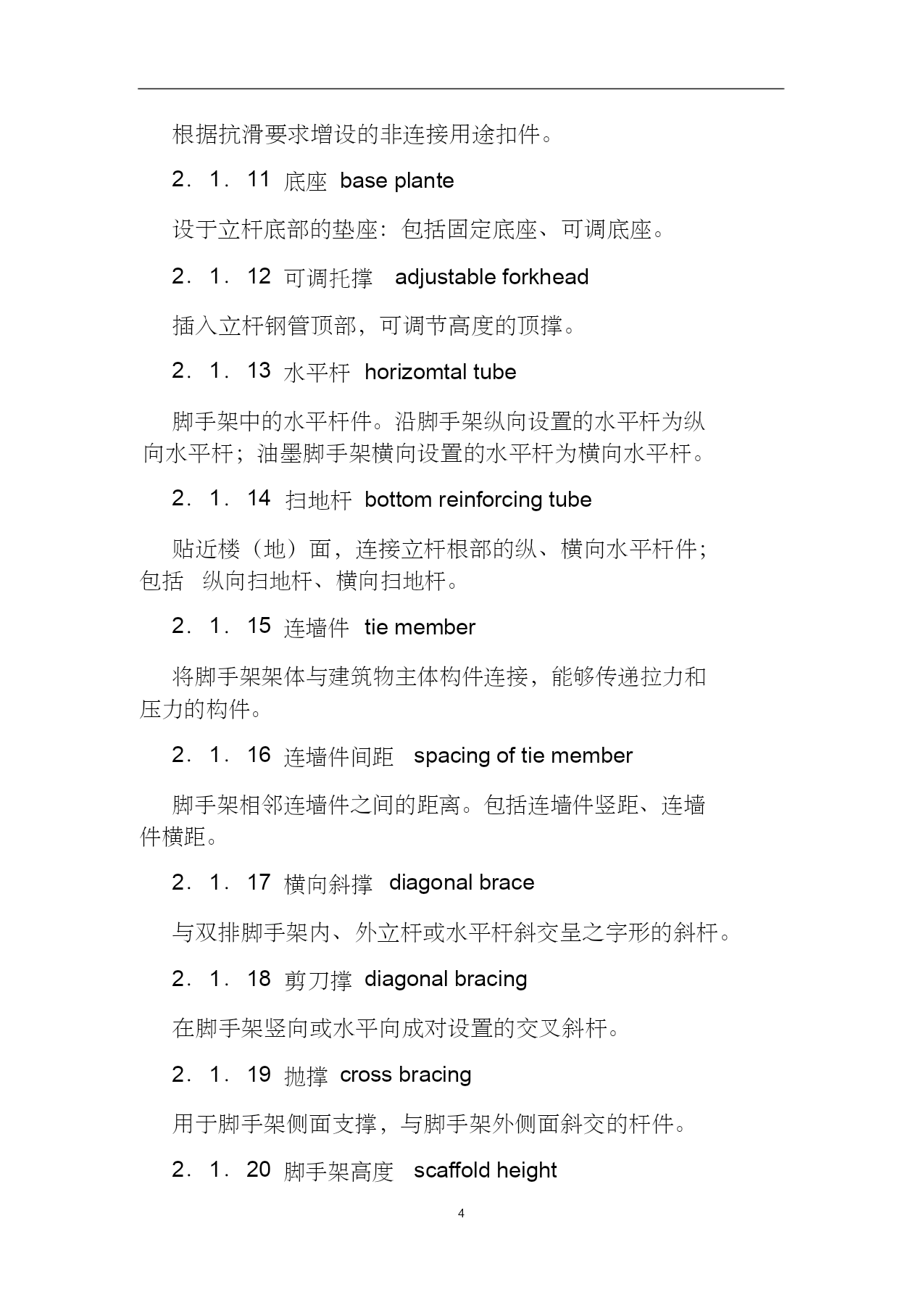

根据抗滑要求增设的非连接用途扣件。

2．1．11底座baseplante

设于立杆底部的垫座：包括固定底座、可调底座。

2．1．12可调托撑adjustableforkhead

插入立杆钢管顶部，可调节高度的顶撑。

2．1．13水平杆horizomtaltube

脚手架中的水平杆件。沿脚手架纵向设置的水平杆为纵
向水平杆；油墨脚手架横向设置的水平杆为横向水平杆。

2．1．14扫地杆bottomreinforcingtube

贴近楼（地）面，连接立杆根部的纵、横向水平杆件；
包括纵向扫地杆、横向扫地杆。

2．1．15连墙件tiemember

将脚手架架体与建筑物主体构件连接，能够传递拉力和
压力的构件。

2．1．16连墙件间距spacingoftiemember

脚手架相邻连墙件之间的距离。包括连墙件竖距、连墙
件横距。

2．1．17横向斜撑diagonalbrace

与双排脚手架内、外立杆或水平杆斜交呈之字形的斜杆。

2．1．18剪刀撑diagonalbracing

在脚手架竖向或水平向成对设置的交叉斜杆。

2．1．19抛撑crossbracing

用于脚手架侧面支撑，与脚手架外侧面斜交的杆件。

2．1．20脚手架高度scaffoldheight

4

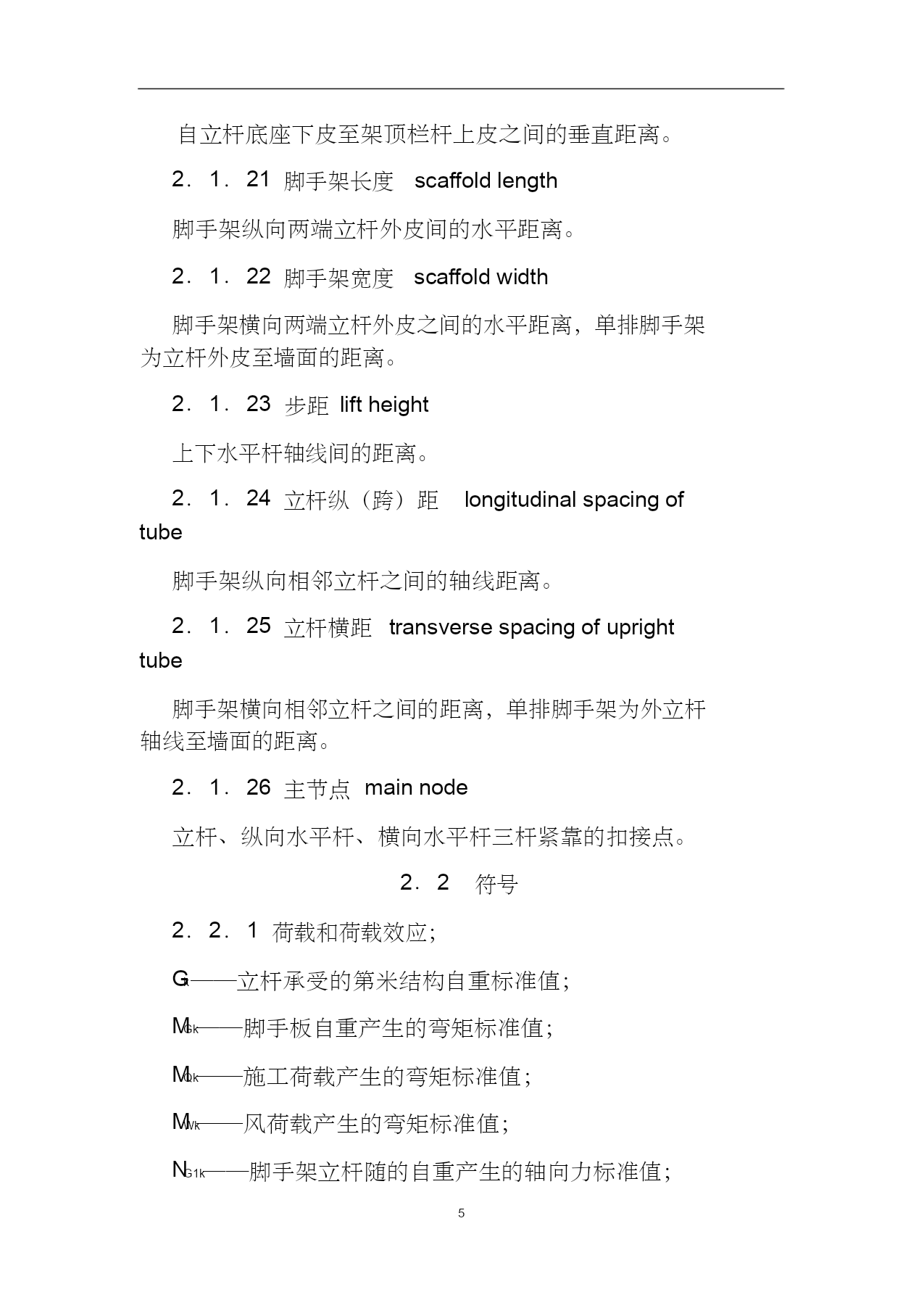

自立杆底座下皮至架顶栏杆上皮之间的垂直距离。

2．1．21脚手架长度scaffoldlength

脚手架纵向两端立杆外皮间的水平距离。

2．1．22脚手架宽度scaffoldwidth

脚手架横向两端立杆外皮之间的水平距离，单排脚手架
为立杆外皮至墙面的距离。

2．1．23步距liftheight

上下水平杆轴线间的距离。

2．1．24立杆纵（跨）距longitudinalspacingof
tube

脚手架纵向相邻立杆之间的轴线距离。

2．1．25立杆横距transversespacingofupright
tube
