地下室漏水、地下车库漏水-墙面返潮返碱解决方案。.doc

/NUMPAGES8

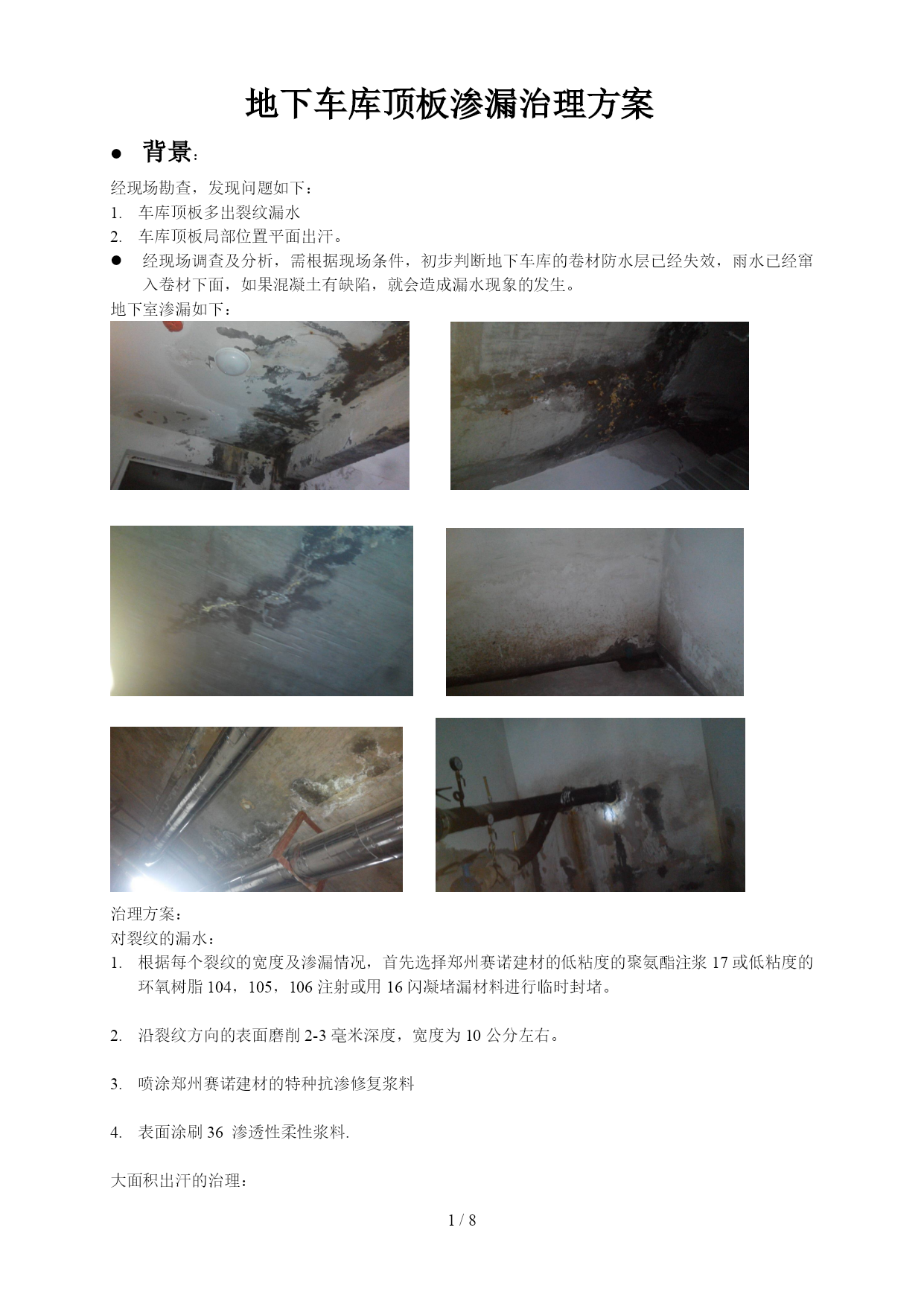

地下车库顶板渗漏治理方案
背景：
经现场勘查，发现问题如下：
车库顶板多出裂纹漏水
车库顶板局部位置平面出汗。
经现场调查及分析，需根据现场条件，初步判断地下车库的卷材防水层已经失效，雨水已经窜入卷材下面，如果混凝土有缺陷，就会造成漏水现象的发生。
地下室渗漏如下：

治理方案：
对裂纹的漏水：
根据每个裂纹的宽度及渗漏情况，首先选择郑州赛诺建材的低粘度的聚氨酯注浆17或低粘度的环氧树脂104，105，106注射或用16闪凝堵漏材料进行临时封堵。

沿裂纹方向的表面磨削2-3毫米深度，宽度为10公分左右。

喷涂郑州赛诺建材的特种抗渗修复浆料

表面涂刷36渗透性柔性浆料.

大面积出汗的治理：

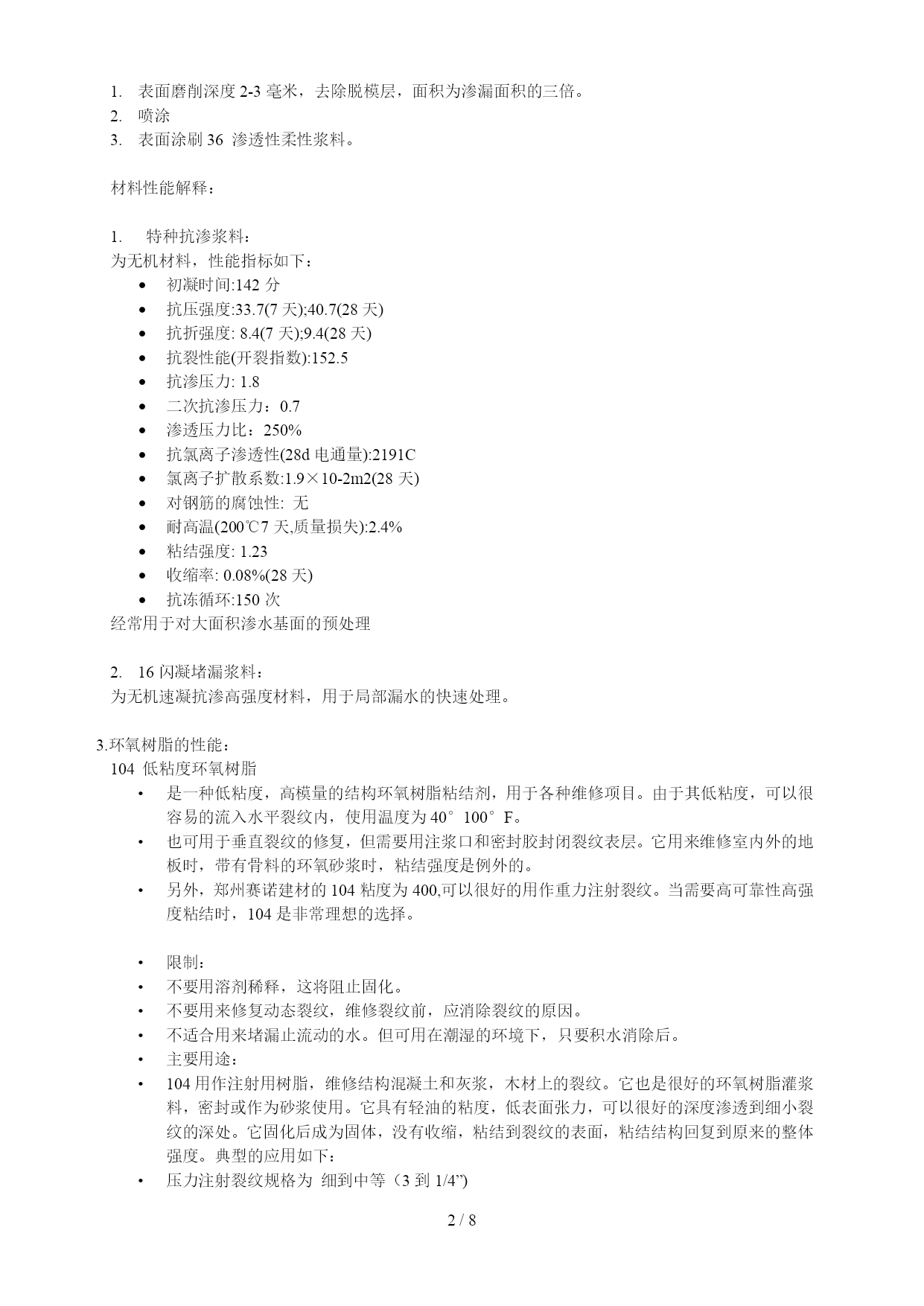

表面磨削深度2-3毫米，去除脱模层，面积为渗漏面积的三倍。
喷涂
表面涂刷36渗透性柔性浆料。

材料性能解释：

特种抗渗浆料：
为无机材料，性能指标如下：
初凝时间:142分
抗压强度:33.7(7天);40.7(28天)
抗折强度:8.4(7天);9.4(28天)
抗裂性能(开裂指数):152.5
抗渗压力:1.8
二次抗渗压力：0.7
渗透压力比：250%
抗氯离子渗透性(28d电通量):2191C
氯离子扩散系数:1.9×10-2m2(28天)
对钢筋的腐蚀性:无
耐高温(200℃7天,质量损失):2.4%
粘结强度:1.23
收缩率:0.08%(28天)
抗冻循环:150次
经常用于对大面积渗水基面的预处理

16闪凝堵漏浆料：
为无机速凝抗渗高强度材料，用于局部漏水的快速处理。

3.环氧树脂的性能：
104低粘度环氧树脂
是一种低粘度，高模量的结构环氧树脂粘结剂，用于各种维修项目。由于其低粘度，可以很容易的流入水平裂纹内，使用温度为40°100°F。
也可用于垂直裂纹的修复，但需要用注浆口和密封胶封闭裂纹表层。它用来维修室内外的地板时，带有骨料的环氧砂浆时，粘结强度是例外的。
另外，郑州赛诺建材的104粘度为400,可以很好的用作重力注射裂纹。当需要高可靠性高强度粘结时，104是非常理想的选择。

限制：
不要用溶剂稀释，这将阻止固化。
不要用来修复动态裂纹，维修裂纹前，应消除裂纹的原因。
不适合用来堵漏止流动的水。但可用在潮湿的环境下，只要积水消除后。
主要用途：
104用作注射用树脂，维修结构混凝土和灰浆，木材上的裂纹。它也是很好的环氧树脂灌浆料，密封或作为砂浆使用。它具有轻油的粘度，低表面张力，可以很好的深度渗透到细小裂纹的深处。它固化后成为固体，没有收缩，粘结到裂纹的表面，粘结结构回复到原来的整体强度。典型的应用如下：
压力注射裂纹规格为细到中等（3到1/4”)

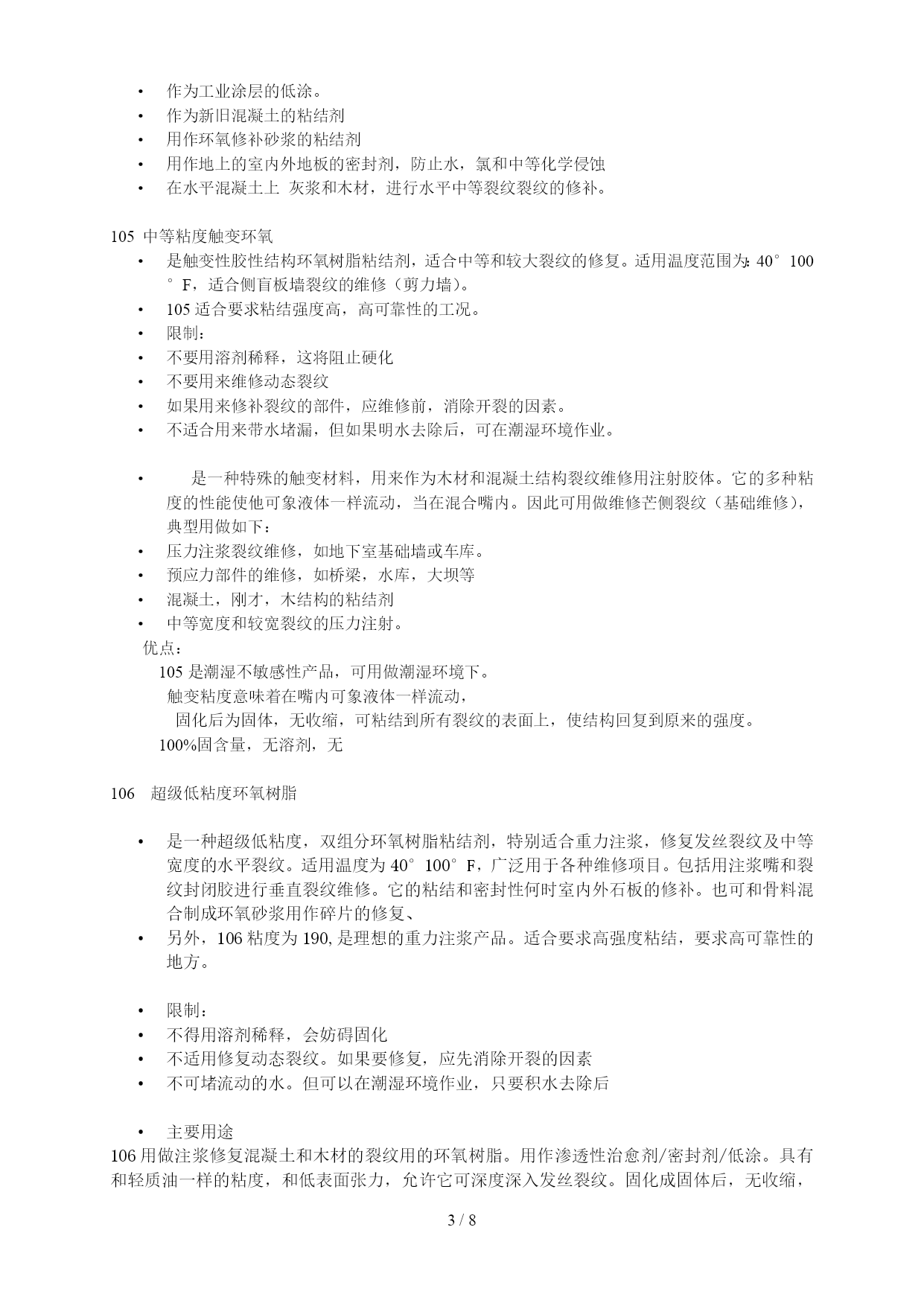

作为工业涂层的低涂。
作为新旧混凝土的粘结剂
用作环氧修补砂浆的粘结剂
用作地上的室内外地板的密封剂，防止水，氯和中等化学侵蚀
在水平混凝土上灰浆和木材，进行水平中等裂纹裂纹的修补。

105中等粘度触变环氧
是触变性胶性结构环氧树脂粘结剂，适合中等和较大裂纹的修复。适用温度范围为：40°100°F，适合侧盲板墙裂纹的维修（剪力墙）。
105适合要求粘结强度高，高可靠性的工况。
限制：
不要用溶剂稀释，这将阻止硬化
不要用来维修动态裂纹
如果用来修补裂纹的部件，应维修前，消除开裂的因素。
不适合用来带水堵漏，但如果明水去除后，可在潮湿环境作业。

是一种特殊的触变材料，用来作为木材和混凝土结构裂纹维修用注射胶体。它的多种粘度的性能使他可象液体一样流动，当在混合嘴内。因此可用做维修芒侧裂纹（基础维修），典型用做如下：
压力注浆裂纹维修，如地下室基础墙或车库。
预应力部件的维修，如桥梁，水库，大坝等
混凝土，刚才，木结构的粘结剂
中等宽度和较宽裂纹的压力注射。
优点：
105是潮湿不敏感性产品，可用做潮湿环境下。
触变粘度意味着在嘴内可象液体一样流动，
固化后为固体，无收缩，可粘结到所有裂纹的表面上，使结构回复到原来的强度。
100%固含量，无溶剂，无

106超级低粘度环氧树脂

是一种超级低粘度，双组分环氧树脂粘结剂，特别适合重力注浆，修复发丝裂纹及中等宽度的水平裂纹。适用温度为40°100°F，广泛用于各种维修项目。包括用注浆嘴和裂纹封闭胶进行垂直裂纹维修。它的粘结和密封性何时室内外石板的修补。也可和骨料混合制成环氧砂浆用作碎片的修复、
另外，106粘度为190,是理想的重力注浆产品。适合要求高强度粘结，要求高可靠性的地方。

限制：
不得用溶剂稀释，会妨碍固化
不适用修复动态裂纹。如果要修复，应先消除开裂的因素
不可堵流动的水。但可以在潮湿环境作业，只要积水去除后

主要用途
106用做注浆修复混凝土和木材的裂纹用的环氧树脂。用作渗透性治愈剂/密封剂/低涂。具有和轻质油一样的粘度，和低表面张力，允许它可深度深入发丝
