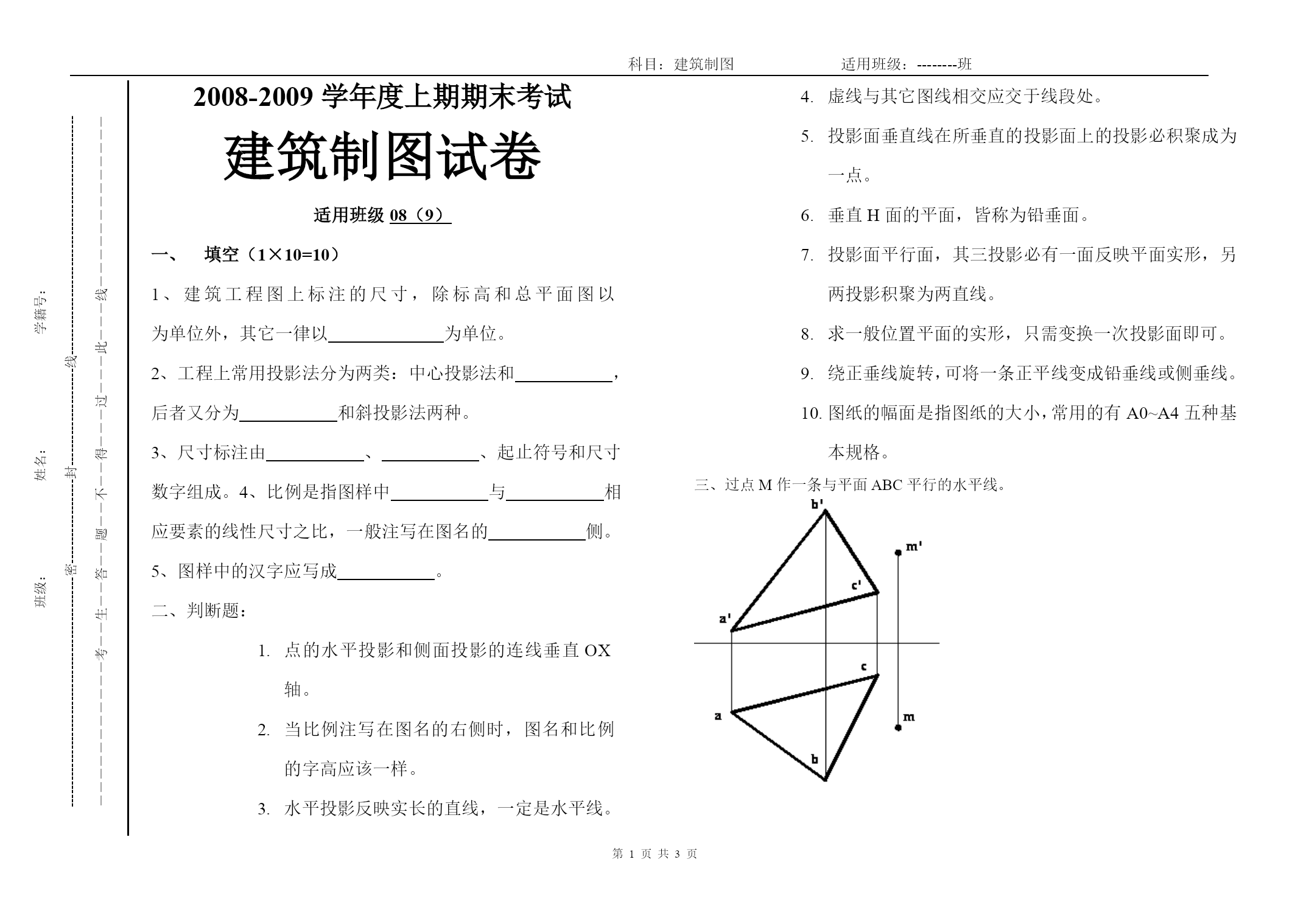

2008-2009学年度上期期末考试
建筑制图试卷
适用班级08（9）
填空（1×10=10）
1、建筑工程图上标注的尺寸，除标高和总平面图以为单位外，其它一律以为单位。
2、工程上常用投影法分为两类：中心投影法和，后者又分为和斜投影法两种。
3、尺寸标注由、、起止符号和尺寸数字组成。4、比例是指图样中与相应要素的线性尺寸之比，一般注写在图名的侧。
5、图样中的汉字应写成。
二、判断题：
点的水平投影和侧面投影的连线垂直OX轴。
当比例注写在图名的右侧时，图名和比例的字高应该一样。
水平投影反映实长的直线，一定是水平线。
虚线与其它图线相交应交于线段处。
投影面垂直线在所垂直的投影面上的投影必积聚成为一点。
垂直H面的平面，皆称为铅垂面。
投影面平行面，其三投影必有一面反映平面实形，另两投影积聚为两直线。
求一般位置平面的实形，只需变换一次投影面即可。
绕正垂线旋转，可将一条正平线变成铅垂线或侧垂线。
图纸的幅面是指图纸的大小，常用的有A0~A4五种基本规格。
三、过点M作一条与平面ABC平行的水平线。

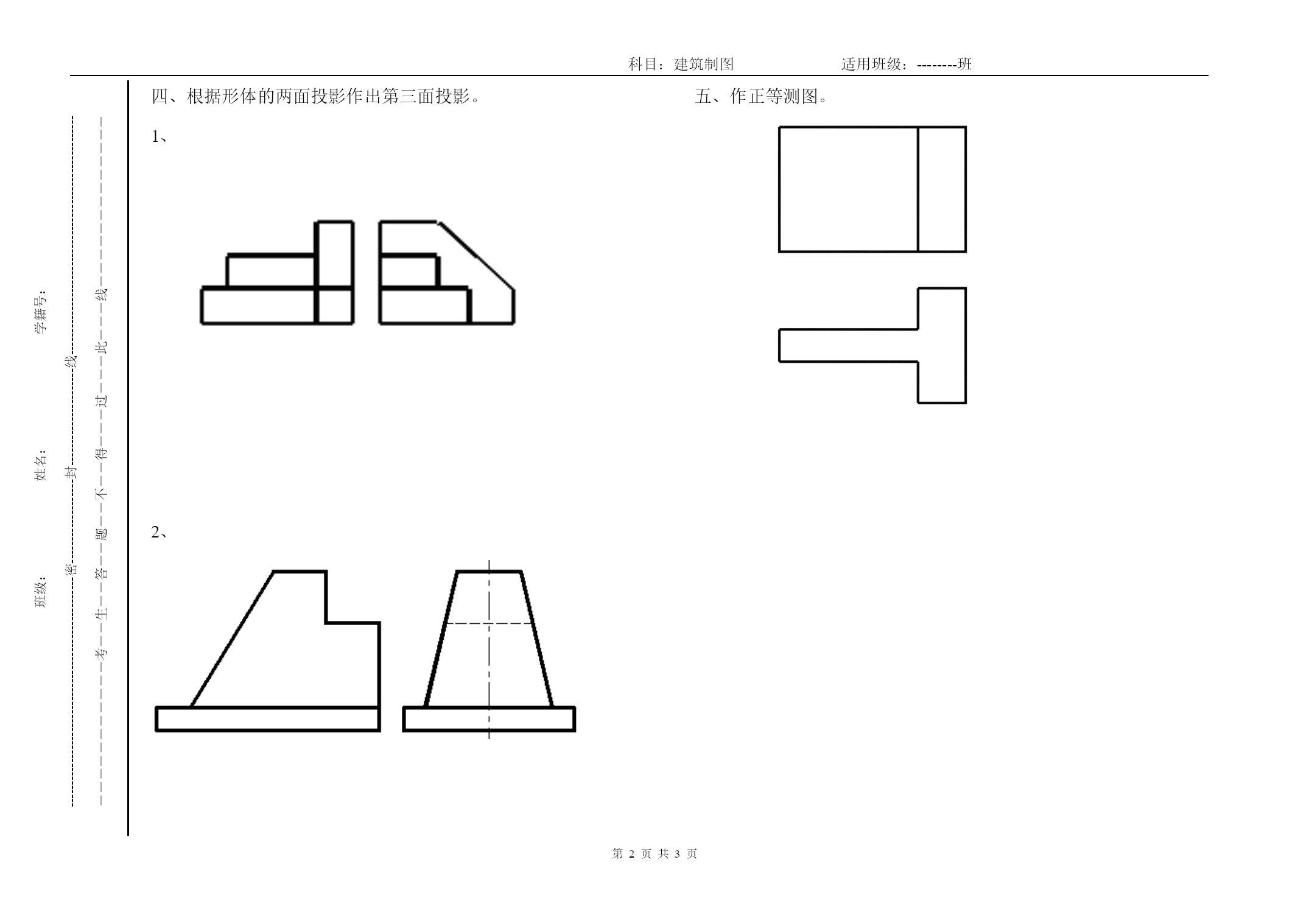

四、根据形体的两面投影作出第三面投影。
1、

2、

五、作正等测图。

六、作斜二轴测图。

七、在指定位置绘出下面构件的1-1剖面图和2-2断面图（19分）。
