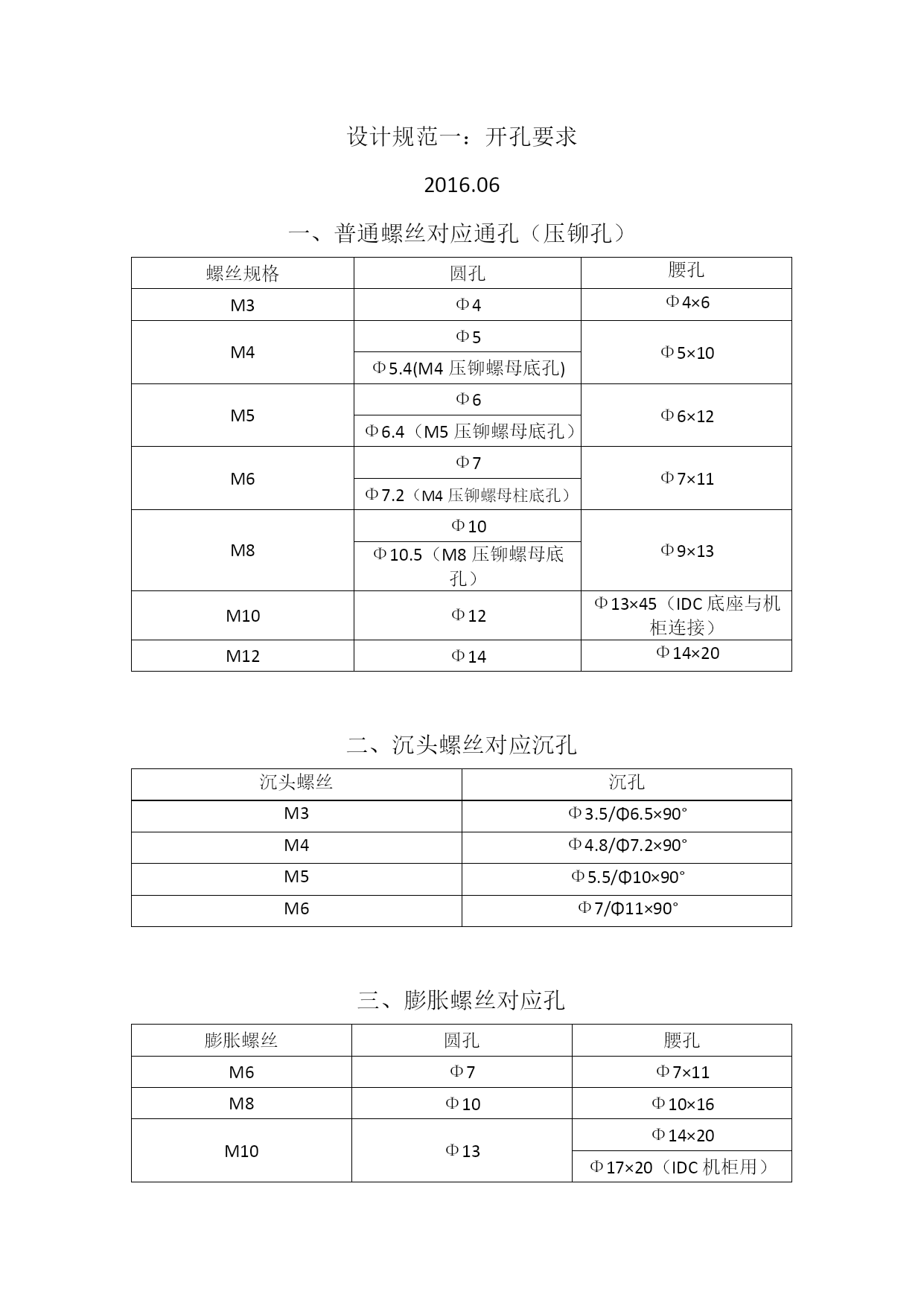

设计规范一：开孔要求
2016.06
一、普通螺丝对应通孔（压铆孔）
螺丝规格圆孔腰孔M3Φ4Φ4×6M4Φ5Φ5×10Φ5.4(M4压铆螺母底孔)M5Φ6Φ6×12Φ6.4（M5压铆螺母底孔）M6Φ7Φ7×11Φ7.2（M4压铆螺母柱底孔）M8Φ10Φ9×13Φ10.5（M8压铆螺母底孔）M10Φ12Φ13×45（IDC底座与机柜连接）M12Φ14Φ14×20
二、沉头螺丝对应沉孔
沉头螺丝沉孔M3Φ3.5/Φ6.5×90°M4Φ4.8/Φ7.2×90°M5Φ5.5/Φ10×90°M6Φ7/Φ11×90°
三、膨胀螺丝对应孔
膨胀螺丝圆孔腰孔M6Φ7Φ7×11M8Φ10Φ10×16M10Φ13Φ14×20Φ17×20（IDC机柜用）M12Φ15Φ15×29M16Φ19Φ19×35

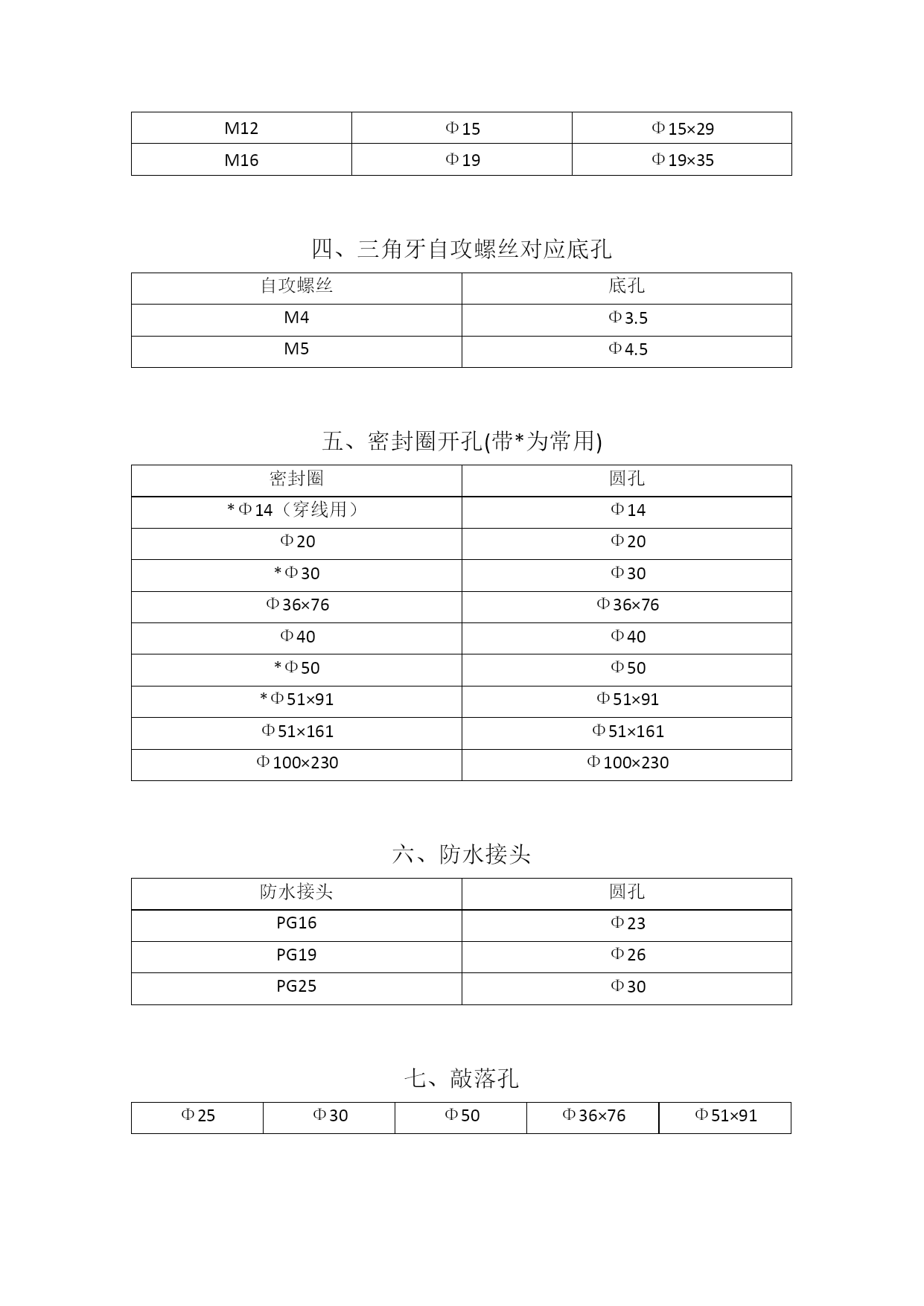

四、三角牙自攻螺丝对应底孔
自攻螺丝底孔M4Φ3.5M5Φ4.5
五、密封圈开孔(带*为常用)
密封圈圆孔*Φ14（穿线用）Φ14Φ20Φ20*Φ30Φ30Φ36×76Φ36×76Φ40Φ40*Φ50Φ50*Φ51×91Φ51×91Φ51×161Φ51×161Φ100×230Φ100×230
六、防水接头
防水接头圆孔PG16Φ23PG19Φ26PG25Φ30
七、敲落孔
Φ25Φ30Φ50Φ36×76Φ51×91

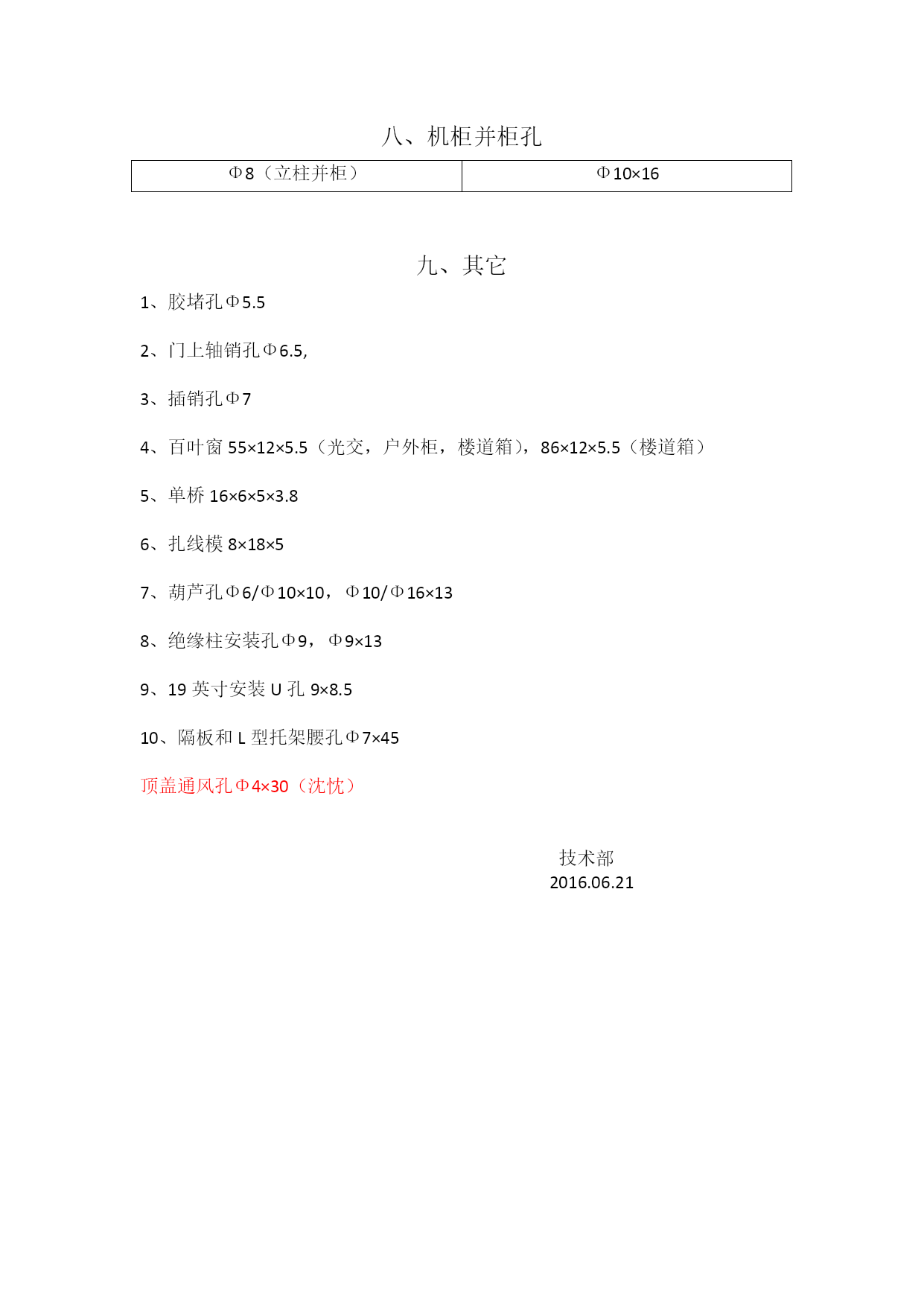

八、机柜并柜孔
Φ8（立柱并柜）Φ10×16
九、其它
1、胶堵孔Φ5.5

2、门上轴销孔Φ6.5,

3、插销孔Φ7

4、百叶窗55×12×5.5（光交，户外柜，楼道箱），86×12×5.5（楼道箱）

5、单桥16×6×5×3.8

6、扎线模8×18×5

7、葫芦孔Φ6/Φ10×10，Φ10/Φ16×13

8、绝缘柱安装孔Φ9，Φ9×13

9、19英寸安装U孔9×8.5

10、隔板和L型托架腰孔Φ7×45

顶盖通风孔Φ4×30（沈忱）


技术部
2016.06.21
