SBS防水卷材屋面施工技术措施.doc

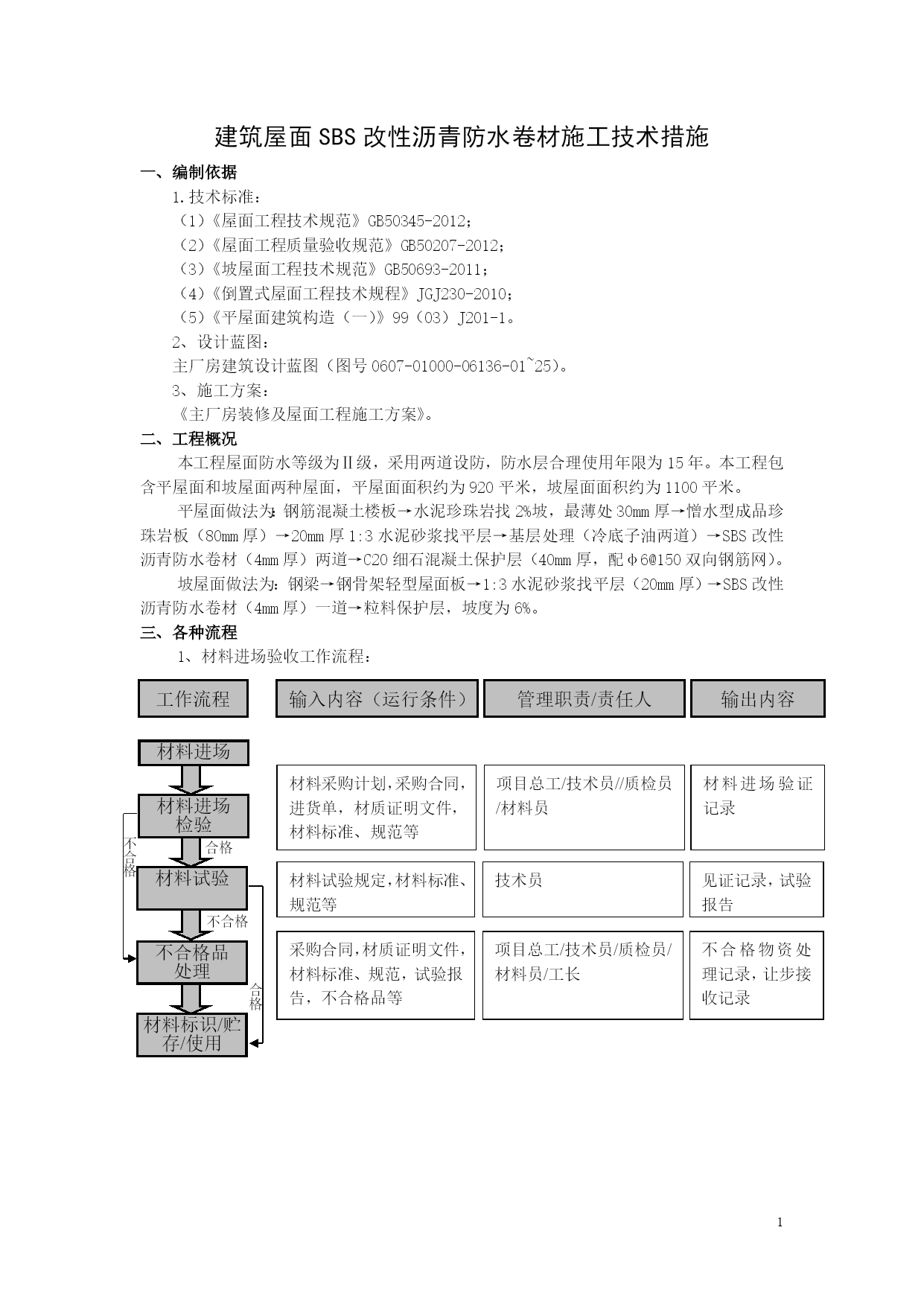

建筑屋面SBS改性沥青防水卷材施工技术措施
一、编制依据
1.技术标准：
（1）《屋面工程技术规范》GB50345-2012；
（2）《屋面工程质量验收规范》GB50207-2012；
（3）《坡屋面工程技术规范》GB50693-2011；
（4）《倒置式屋面工程技术规程》JGJ230-2010；
（5）《平屋面建筑构造（一）》99（03）J201-1。
2、设计蓝图：
主厂房建筑设计蓝图（图号0607-01000-06136-01~25）。
3、施工方案：
《主厂房装修及屋面工程施工方案》。
二、工程概况
本工程屋面防水等级为Ⅱ级，采用两道设防，防水层合理使用年限为15年。本工程包含平屋面和坡屋面两种屋面，平屋面面积约为920平米，坡屋面面积约为1100平米。
平屋面做法为：钢筋混凝土楼板→水泥珍珠岩找2%坡，最薄处30mm厚→憎水型成品珍珠岩板（80mm厚）→20mm厚1:3水泥砂浆找平层→基层处理（冷底子油两道）→SBS改性沥青防水卷材（4mm厚）两道→C20细石混凝土保护层（40mm厚，配φ6@150双向钢筋网）。
坡屋面做法为：钢梁→钢骨架轻型屋面板→1:3水泥砂浆找平层（20mm厚）→SBS改性沥青防水卷材（4mm厚）一道→粒料保护层，坡度为6%。
三、各种流程
1、材料进场验收工作流程：
工作流程
管理职责/责任人
输出内容
输入内容（运行条件）
材料采购计划，采购合同，进货单，材质证明文件，材料标准、规范等
项目总工/技术员//质检员/材料员
材料进场验证记录
材料试验规定，材料标准、规范等
技术员
见证记录，试验报告
采购合同，材质证明文件，材料标准、规范，试验报告，不合格品等
项目总工/技术员/质检员/材料员/工长
不合格物资处理记录，让步接收记录
不合格
合格
材料进场
材料进场
检验
材料试验
不合格品
处理
材料标识/贮存/使用
不合格
合格

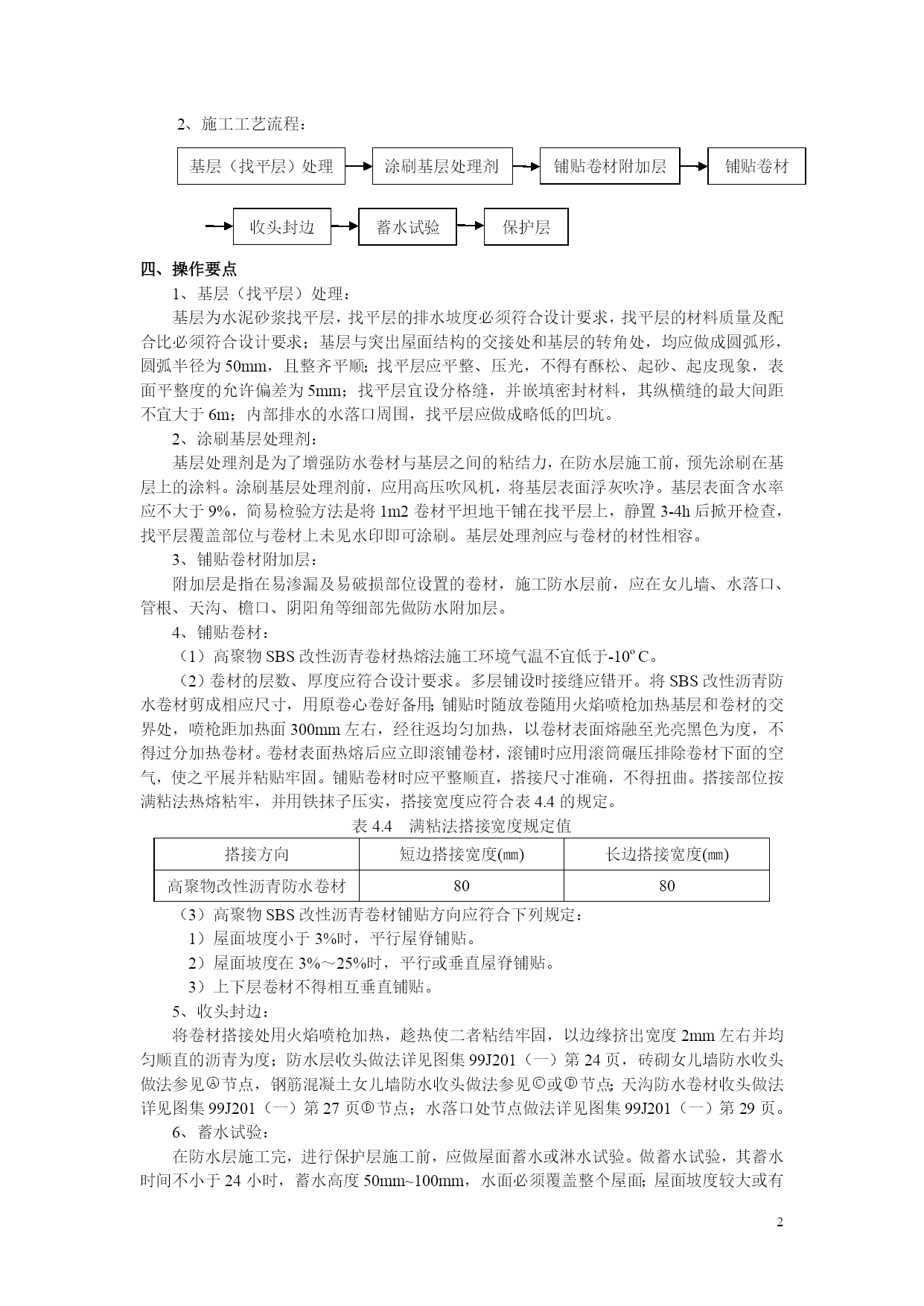

2、施工工艺流程：
基层（找平层）处理
涂刷基层处理剂
铺贴卷材附加层
铺贴卷材
收头封边
蓄水试验
保护层

四、操作要点
1、基层（找平层）处理：
基层为水泥砂浆找平层，找平层的排水坡度必须符合设计要求，找平层的材料质量及配合比必须符合设计要求；基层与突出屋面结构的交接处和基层的转角处，均应做成圆弧形，圆弧半径为50mm，且整齐平顺；找平层应平整、压光，不得有酥松、起砂、起皮现象，表面平整度的允许偏差为5mm；找平层宜设分格缝，并嵌填密封材料，其纵横缝的最大间距不宜大于6m；内部排水的水落口周围，找平层应做成略低的凹坑。
2、涂刷基层处理剂：
基层处理剂是为了增强防水卷材与基层之间的粘结力，在防水层施工前，预先涂刷在基层上的涂料。涂刷基层处理剂前，应用高压吹风机，将基层表面浮灰吹净。基层表面含水率应不大于9%，简易检验方法是将1m2卷材平坦地干铺在找平层上，静置3-4h后掀开检查，找平层覆盖部位与卷材上未见水印即可涂刷。基层处理剂应与卷材的材性相容。
3、铺贴卷材附加层：
附加层是指在易渗漏及易破损部位设置的卷材，施工防水层前，应在女儿墙、水落口、管根、天沟、檐口、阴阳角等细部先做防水附加层。
4、铺贴卷材：
（1）高聚物SBS改性沥青卷材热熔法施工环境气温不宜低于-10ºC。
（2）卷材的层数、厚度应符合设计要求。多层铺设时接缝应错开。将SBS改性沥青防水卷材剪成相应尺寸，用原卷心卷好备用；铺贴时随放卷随用火焰喷枪加热基层和卷材的交界处，喷枪距加热面300mm左右，经往返均匀加热，以卷材表面熔融至光亮黑色为度，不得过分加热卷材。卷材表面热熔后应立即滚铺卷材，滚铺时应用滚筒碾压排除卷材下面的空气，使之平展并粘贴牢固。铺贴卷材时应平整顺直，搭接尺寸准确，不得扭曲。搭接部位按满粘法热熔粘牢，并用铁抹子压实，搭接宽度应符合表4.4的规定。
表4.4满粘法搭接宽度规定值
搭接方向短边搭接宽度(㎜)长边搭接宽度(㎜)高聚物改性沥青防水卷材8080（3）高聚物SBS改性沥青卷材铺贴方向应符合下列规定：
1）屋面坡度小于3%时，平行屋脊铺贴。
2）屋面坡度在3%～25%时，平行或垂直屋脊铺贴。
3）上下层卷材不得相互垂直铺贴。
5、收头封边：
将卷材搭接处用火焰喷枪加热，趁热使二者粘结牢固，以边缘挤出宽度2mm左右并均匀顺直的沥青为度；防水层收头做法详见图集99J201（一），砖砌女儿墙防水收头做法参见eq\o\ac(○,A)节点，钢筋混凝土女儿墙防水收头做法参见eq\o\ac(○,C)或eq\o\ac(○,D)节点；天沟防水卷材收头做法详见图集99J201（一）eq\o\ac(○,D)节点；水落口处节点做法详见图集99J201（一）。
6、蓄水试验：
在防水层施工完，进行保护层施工前，应做屋面蓄水
