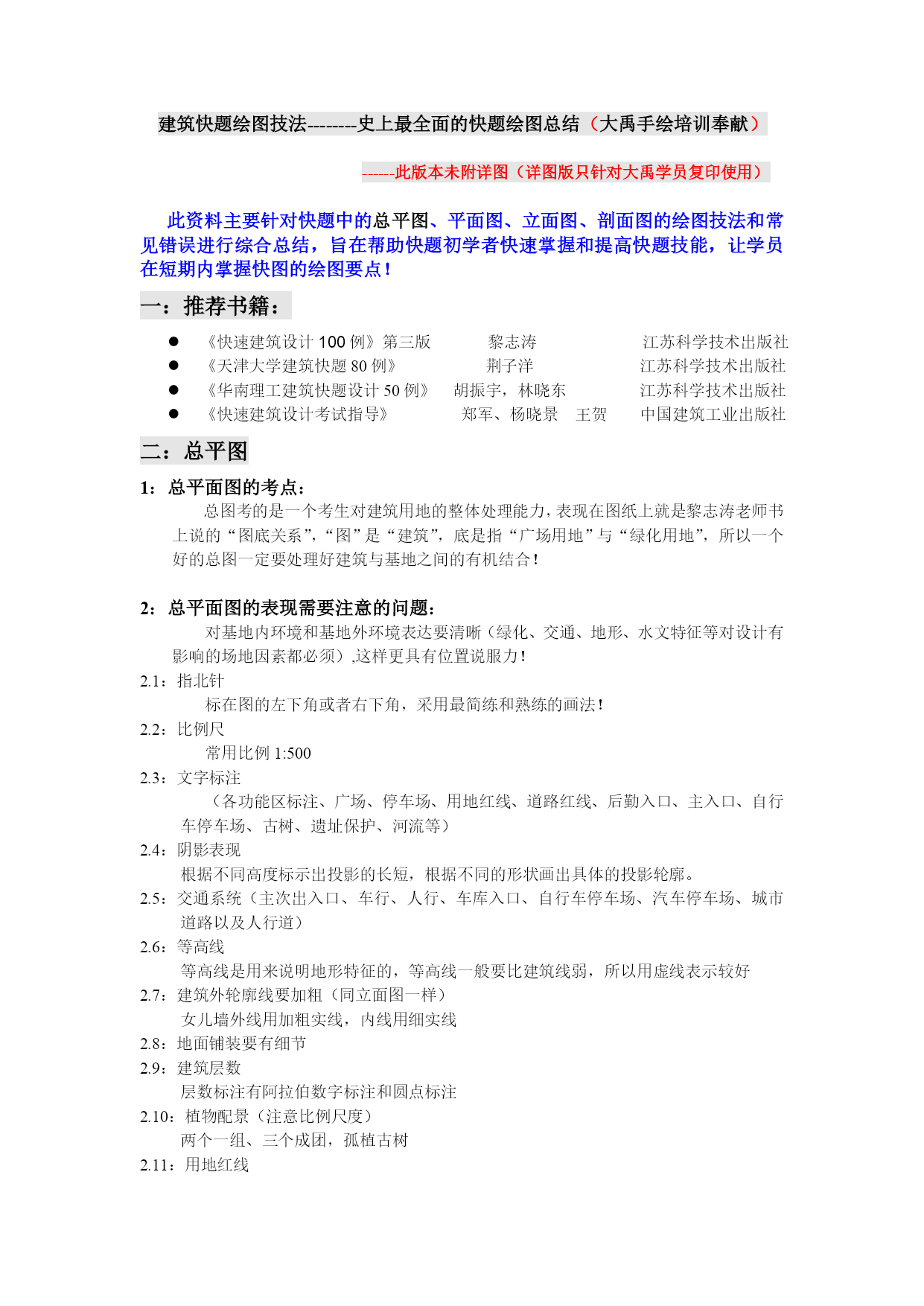

建筑快题绘图技法--------史上最全面的快题绘图总结（HYPERLINK"http://www.dayushouhui.com"大禹手绘培训奉献）

------此版本未附详图（详图版只针对大禹学员复印使用）

此资料主要针对快题中的HYPERLINK"http://www.dayushouhui.com"总平图、平面图、立面图、剖面图的绘图技法和常见错误进行综合总结，旨在帮助快题初学者快速掌握和提高快题技能，让学员在短期内掌握快图的绘图要点！
一：推荐书籍：
《快速建筑设计100例》第三版黎志涛江苏科学技术出版社
《天津大学建筑快题80例》HYPERLINK"http://book.kaoyantj.com/kaoyanbook_search.asp?zuozhe=%BE%A3%D7%D3%D1%F3&xuanze=3"\t"_blank"荆子洋江苏科学技术出版社
《华南理工建筑快题设计50例》HYPERLINK"http://search.dangdang.com/book/search_pub.php?category=01&key2=%BA%FA%D5%F1%D3%EE&order=sort_xtime_desc"\t"_blank"胡振宇，HYPERLINK"http://search.dangdang.com/book/search_pub.php?category=01&key2=%C1%D6%CF%FE%B6%AB&order=sort_xtime_desc"\t"_blank"林晓东HYPERLINK"http://search.dangdang.com/book/search_pub.php?category=01&key3=%BD%AD%CB%D5%BF%C6%D1%A7%BC%BC%CA%F5%B3%F6%B0%E6%C9%E7&order=sort_xtime_desc"\t"_blank"江苏科学技术出版社
《快速建筑设计考试指导》郑军、杨晓景王贺中国建筑工业出版社
二：总平图
1：总平面图的考点：
总图考的是一个考生对建筑用地的整体处理能力，表现在图纸上就是黎志涛老师书上说的“图底关系”，“图”是“建筑”，底是指“广场用地”与“绿化用地”，所以一个好的总图一定要处理好建筑与基地之间的有机结合！

2：总平面图的表现需要注意的问题：
对基地内环境和基地外环境表达要清晰（绿化、交通、地形、水文特征等对设计有影响的场地因素都必须）,这样更具有位置说服力！
2.1：指北针
标在图的左下角或者右下角，采用最简练和熟练的画法！
2.2：比例尺
常用比例1:500
2.3：文字标注
（各功能区标注、广场、停车场、用地红线、道路红线、后勤入口、主入口、自行车停车场、古树、遗址保护、河流等）
2.4：阴影表现
根据不同高度标示出投影的长短，根据不同的形状画出具体的投影轮廓。
2.5：交通系统（主次出入口、车行、人行、车库入口、自行车停车场、汽车停车场、城市道路以及人行道）
2.6：等高线
等高线是用来说明地形特征的，等高线一般要比建筑线弱，所以用虚线表示较好
2.7：建筑外轮廓线要加粗（同立面图一样）
女儿墙外线用加粗实线，内线用细实线
2.8：地面铺装要有细节
2.9：建筑层数
层数标注有阿拉伯数字标注和圆点标注
2.10：植物配景（注意比例尺度）
两个一组、三个成团，孤植古树
2.11：用地红线
用红色点化线标出用地红线的位置
2.12：主次出入口的图示符号（常用黑色三角表示）
2.13：屋顶刻画要深入
背下几种屋顶画法：
2.14：停车场：（3m×6m）
地上停车场的大小、位置、和回车场
地下停车场的出入口位置
2.15：风向玫瑰图
从风向玫瑰图既可以看到地区内建筑物朝向，又可知道本地段内的常年风向频率大小。风玫瑰折线索的点离圆心的远近，表示从此点向圆心方向刮风的频率的大小。实线表示常年风，虚线表示夏季风。

三：平面图
1：平面图的考点：
1.1功能分区合理
公建
公共业务区、内部管理、后勤服务
住宅
动静分区、干湿分区、洁污分区
1..2交通流线顺畅
水平交通
注意交通的聚散、交通节点安排适当
垂直交通
电梯、楼梯、坡道
1.3模数关系要合理清晰
各层要对得上
各种结构要了解(快题多用框架结构)

2：平面图的表现需要注意的问题：
HYPERLINK"http://www.dayushouhui.com"平面图实质是剖面图，被剖切到的墙线和柱子线用粗线表示，为跑到的线用细实线表示，高于剖切部分的结构用虚线表现！
2.1：标高有绝对标高和相对标高两种
绝对标高：我国把青岛黄海的平均海平面定为绝对标高的零点，其他各地标高都以它作为基准，在总平面图中的室外地面标高中
