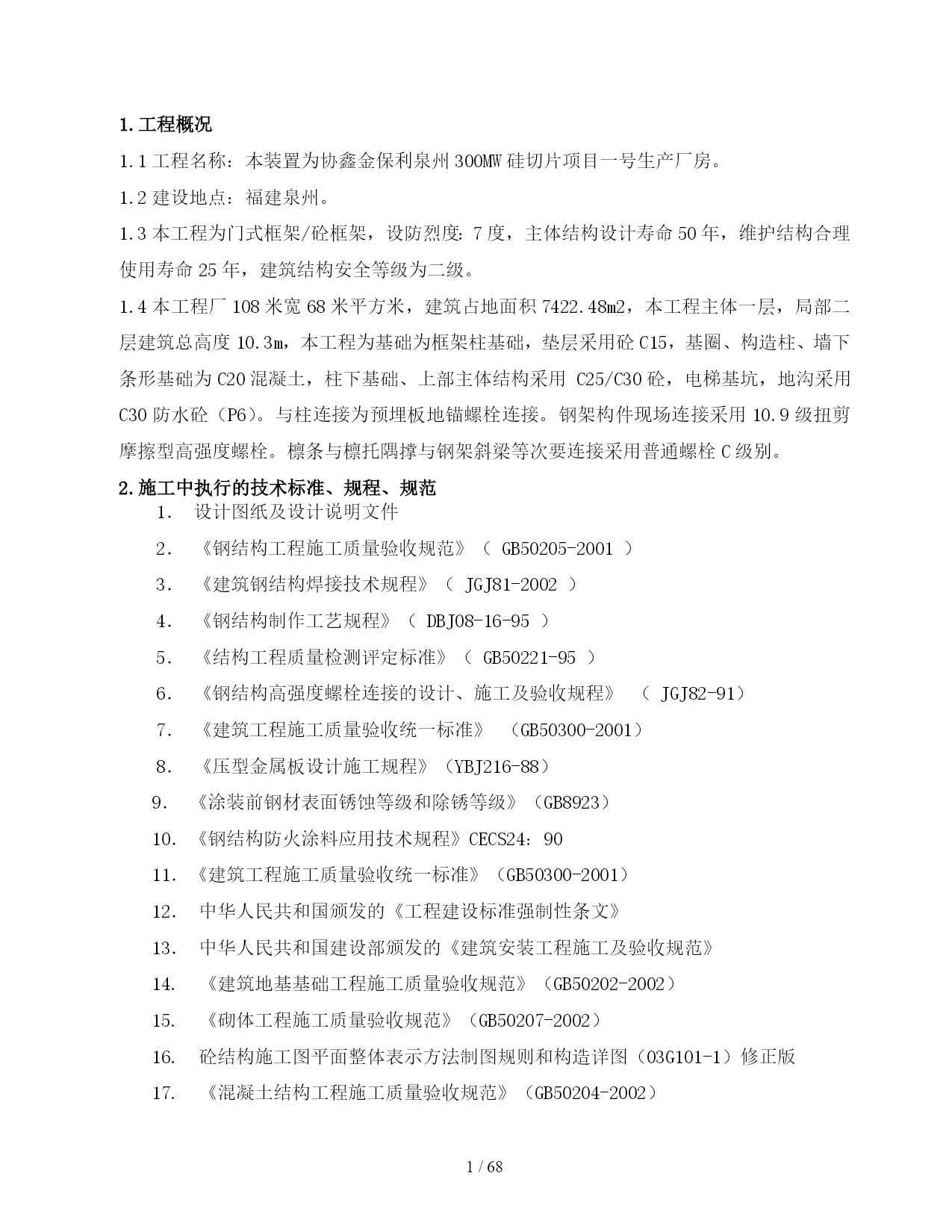

1.工程概况
1.1工程名称：本装置为协鑫金保利泉州300MW硅切片项目一号生产厂房。
1.2建设地点：福建泉州。
1.3本工程为门式框架/砼框架，设防烈度：7度，主体结构设计寿命50年，维护结构合理使用寿命25年，建筑结构安全等级为二级。
1.4本工程厂108米宽68米平方米，建筑占地面积7422.48m2，本工程主体一层，局部二层建筑总高度10.3m，本工程为基础为框架柱基础，垫层采用砼C15，基圈、构造柱、墙下条形基础为C20混凝土，柱下基础、上部主体结构采用C25/C30砼，电梯基坑，地沟采用C30防水砼（P6）。与柱连接为预埋板地锚螺栓连接。钢架构件现场连接采用10.9级扭剪摩擦型高强度螺栓。檩条与檩托隅撑与钢架斜梁等次要连接采用普通螺栓C级别。
2.施工中执行的技术标准、规程、规范
1．设计图纸及设计说明文件
2．《钢结构工程施工质量验收规范》（GB50205-2001）
3．《建筑钢结构焊接技术规程》（JGJ81-2002）
4．《钢结构制作工艺规程》（DBJ08-16-95）
5．《结构工程质量检测评定标准》（GB50221-95）
6．《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-91）
7．《建筑工程施工质量验收统一标准》（GB50300-2001）
8．《压型金属板设计施工规程》（YBJ216-88）
9．《涂装前钢材表面锈蚀等级和除锈等级》（GB8923）
10．《钢结构防火涂料应用技术规程》CECS24：90
11．《建筑工程施工质量验收统一标准》（GB50300-2001）
12．中华人民共和国颁发的《工程建设标准强制性条文》
13．中华人民共和国建设部颁发的《建筑安装工程施工及验收规范》
14.《建筑地基基础工程施工质量验收规范》（GB50202-2002）
15.《砌体工程施工质量验收规范》（GB50207-2002）
16.砼结构施工图平面整体表示方法制图规则和构造详图（03G101-1）修正版
17.《混凝土结构工程施工质量验收规范》（GB50204-2002）
18.《钢筋机械连接通用技术规程》（JGJ107-96）
19.《建筑物抗震构造详图》（04G329-3）
20．工程合同有关语文件

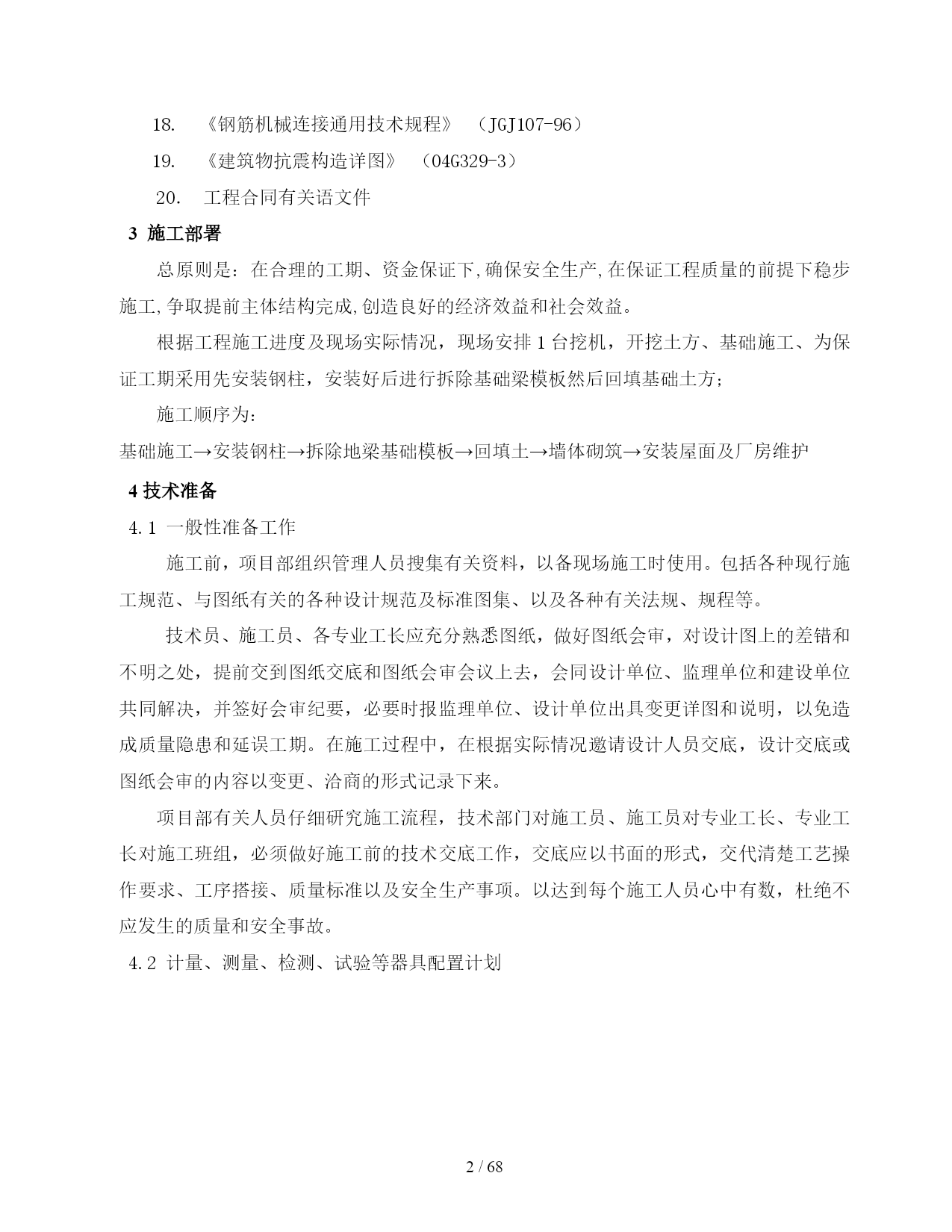

3施工部署
总原则是：在合理的工期、资金保证下,确保安全生产,在保证工程质量的前提下稳步施工,争取提前主体结构完成,创造良好的经济效益和社会效益。
根据工程施工进度及现场实际情况，现场安排1台挖机，开挖土方、基础施工、为保证工期采用先安装钢柱，安装好后进行拆除基础梁模板然后回填基础土方；
施工顺序为：
基础施工→安装钢柱→拆除地梁基础模板→回填土→墙体砌筑→安装屋面及厂房维护
4技术准备
4.1一般性准备工作
施工前，项目部组织管理人员搜集有关资料，以备现场施工时使用。包括各种现行施工规范、与图纸有关的各种设计规范及标准图集、以及各种有关法规、规程等。
技术员、施工员、各专业工长应充分熟悉图纸，做好图纸会审，对设计图上的差错和不明之处，提前交到图纸交底和图纸会审会议上去，会同设计单位、监理单位和建设单位共同解决，并签好会审纪要，必要时报监理单位、设计单位出具变更详图和说明，以免造成质量隐患和延误工期。在施工过程中，在根据实际情况邀请设计人员交底，设计交底或图纸会审的内容以变更、洽商的形式记录下来。
项目部有关人员仔细研究施工流程，技术部门对施工员、施工员对专业工长、专业工长对施工班组，必须做好施工前的技术交底工作，交底应以书面的形式，交代清楚工艺操作要求、工序搭接、质量标准以及安全生产事项。以达到每个施工人员心中有数，杜绝不应发生的质量和安全事故。
4.2计量、测量、检测、试验等器具配置计划

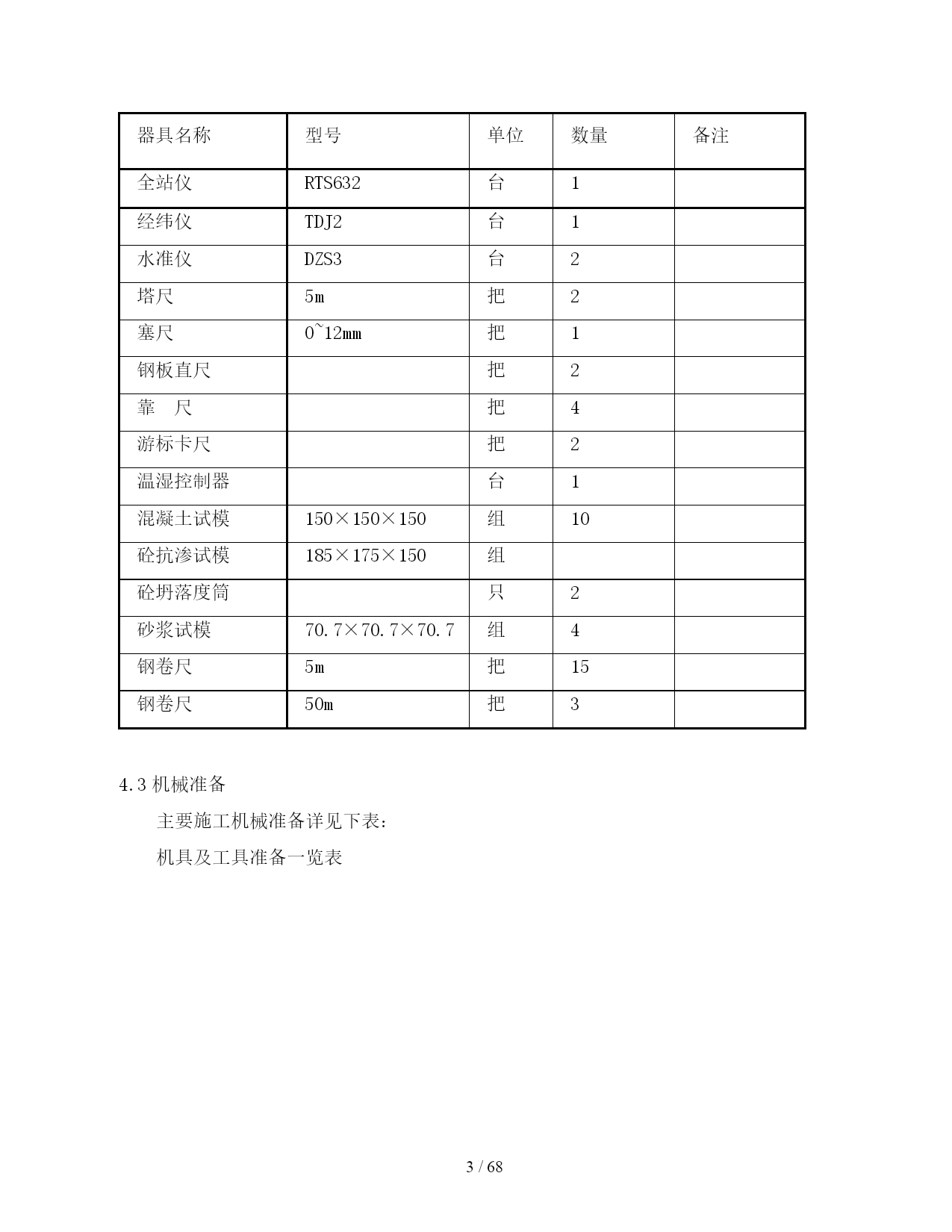

器具名称型号单位数量备注全站仪RTS632台1经纬仪TDJ2台1水准仪DZS3台2塔尺5m把2塞尺0~12mm把1钢板直尺把2靠尺把4游标卡尺把2温湿控制器台1混凝土试模150×150×150组10砼抗渗试模185×175×150组砼坍落度筒只2砂浆试模70.7×70.7×70.7组4钢卷尺5m把15钢卷尺50m把3
4.3机械准备
主要施工机械准备详见下表：
机具及工具准备一览表

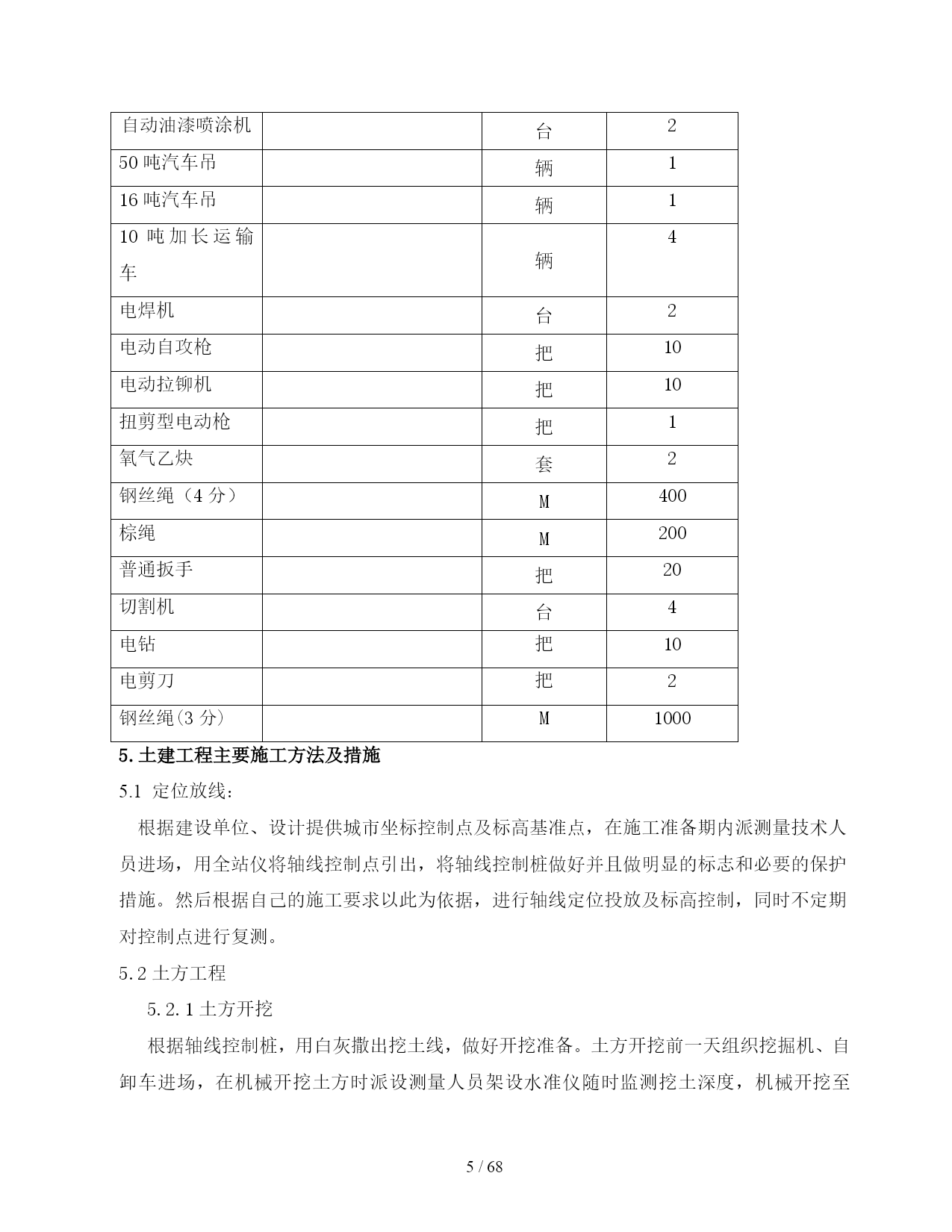

名称规格功率数量圆盘锯MJ-1063KW4台木工多用机床MB-5033KW2台手电钻把8把挖机反铲220台2台压路机台1打夯机台3手电钻钻头直径12mm~20mm把12个振动棒直径400台4多头数控切割机套2半自动切割机台4三维数控切割机台1自动组力机台3自动门型焊机台3矫正机台2端面锯床台1三维数控钻床台1自动埋弧焊台6CO2气体保护焊机台4交直流焊机台20抛丸机台1坡口机台1400吨液压机台1超声波探伤仪台110吨桥吊台25吨桥吊台8自动油漆喷涂机台250吨汽车吊辆11
