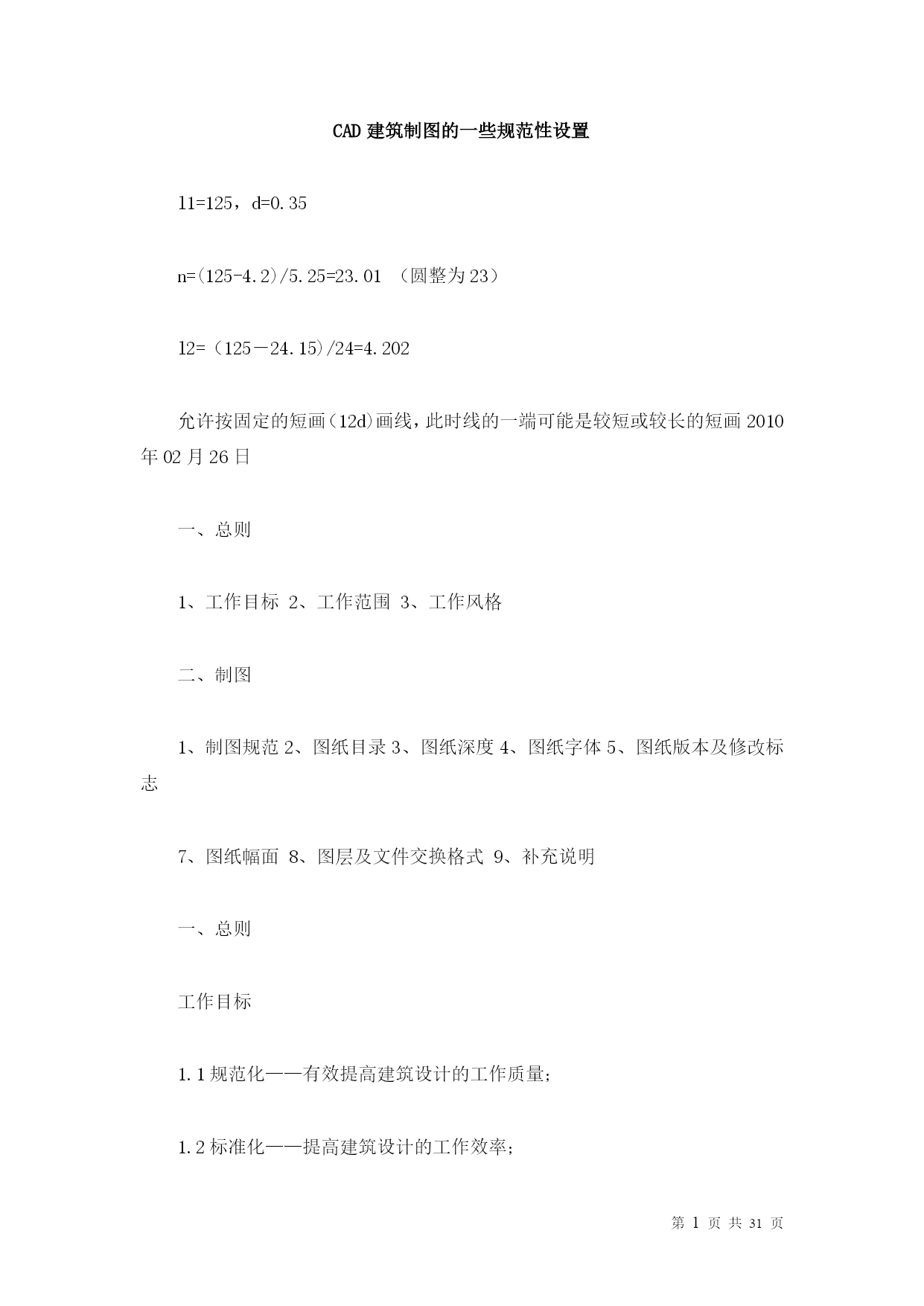

CAD建筑制图的一些规范性设置

l1=125，d=0.35

n=(125-4.2)/5.25=23.01（圆整为23）

l2=（125－24.15)/24=4.202

允许按固定的短画（12d)画线，此时线的一端可能是较短或较长的短画2010年02月26日

一、总则

1、工作目标2、工作范围3、工作风格

二、制图

1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志

7、图纸幅面8、图层及文件交换格式9、补充说明

一、总则

工作目标

1.1规范化——有效提高建筑设计的工作质量；

1.2标准化——提高建筑设计的工作效率；

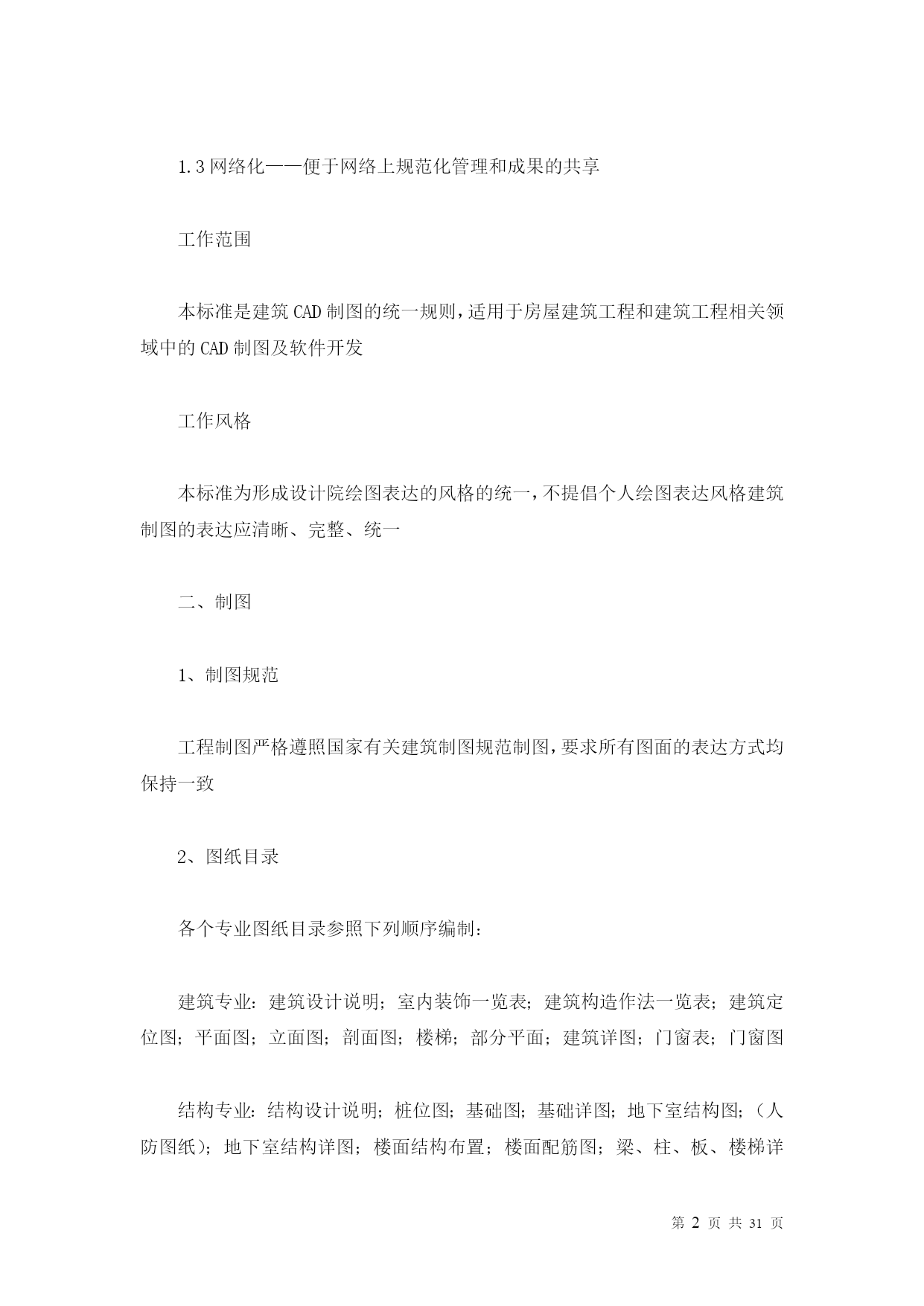

1.3网络化——便于网络上规范化管理和成果的共享

工作范围

本标准是建筑CAD制图的统一规则，适用于房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发

工作风格

本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格建筑制图的表达应清晰、完整、统一

二、制图

1、制图规范

工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致

2、图纸目录

各个专业图纸目录参照下列顺序编制：

建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图

结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图

电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录

给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图

暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图

3、图纸深度

工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求

4、图纸字体

除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件同一图形文件内字型数目不要超过四种以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）字型文件放置在单位计算机网络服务器上（其具体位置[url=file://server1/software/standard/fonts]\\server1\software\standard\fonts[/url]）

汉字字型优先考虑采用hztxt.shx和hzst.shx；西文优先考虑romans.shx和simplex或txt.shx所有中英文之标注宜按下表执行

常用字型表表1

图纸名称说明文字标题标注文字说明文字总说明标注尺寸

用途中文中文中文中文中文西文

字型St64f.shxSt64f.shxHztxt.shxHztxt.shxSt64f.shxRomans.shx

字高10mm5.0mm3.5mm3.5mm5.0mm3.0mm

宽高比0.80.80.80.80.80.8

注：中西文比例设置为1：0.7，说明文字一般应位于图面右侧字高为打印出图后的高度

5、图纸版本及修改标记

5.1图纸版本

图纸修改等改用版本标志，停用原先采用用建修、结修、电、水、暖修等及其他编号标志

5.1.1施工图版本号

第一次出图版本号为0

第二次修改图版本号为1

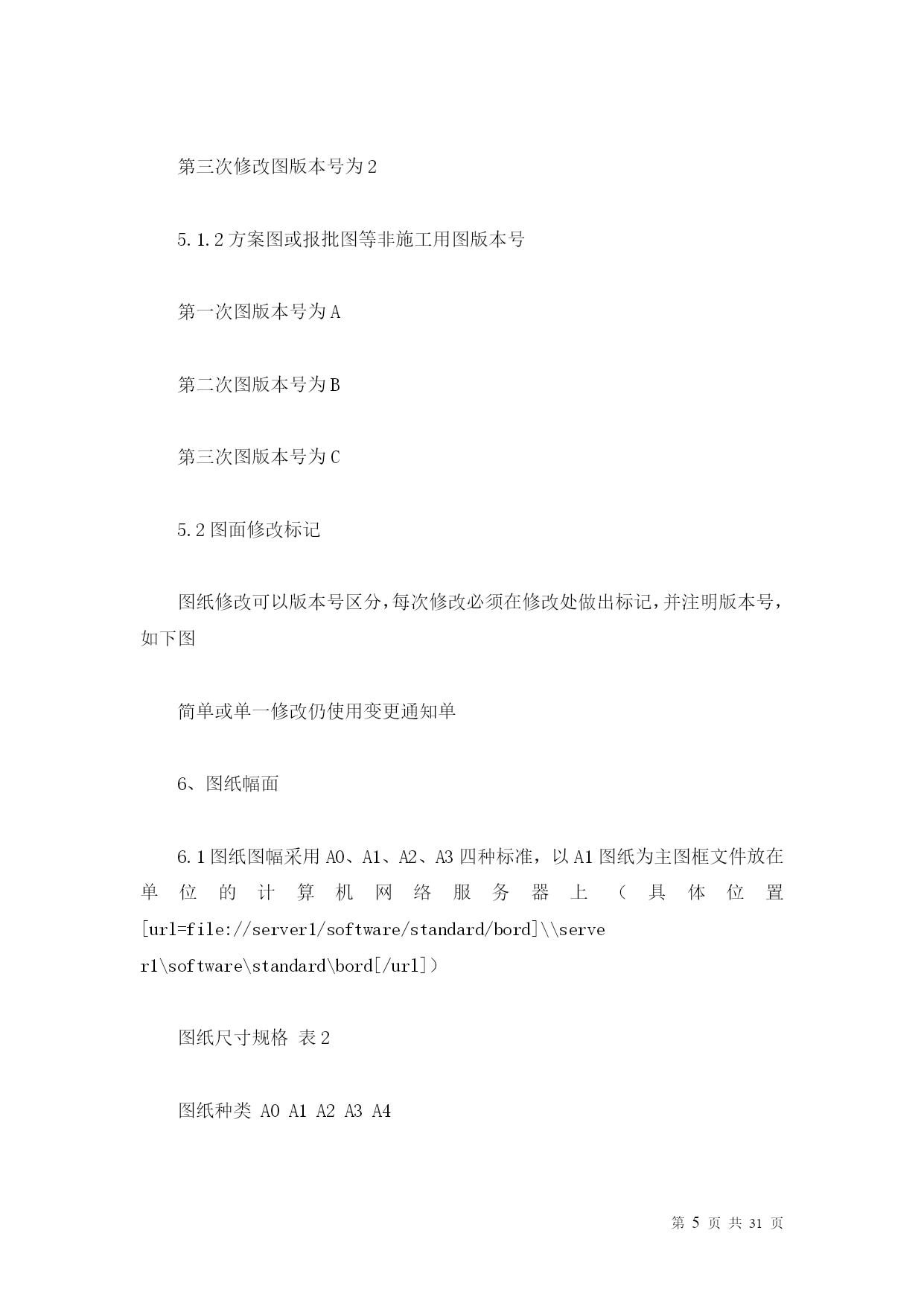

第三次修改图版本号为2

5.1.2方案图或报批图等非施工用图版本号

第一次图版本号为A

第二次图版本号为B

第三次图版本号为C

5.2图面修改标记

图纸修改可以版本号区分，每次修改必须在修改处做出标记，并注明版本号，如下图

简单或单一修改仍使用变更通知单

6、图纸幅面

6.1图纸图幅采用A0、A1、A2、A3四种标准，以A1图纸为主图框文件放在单位的计算机网络服务器上（具体位置[url=file://server1/software/standard/bord]\\server1\software\standard\bord[/url]）

图纸尺寸规格表2

图纸种类A0A1A2A3A4

图纸宽度（mm）118984159442029
