专科《机械制图》-试卷-复习资料.doc

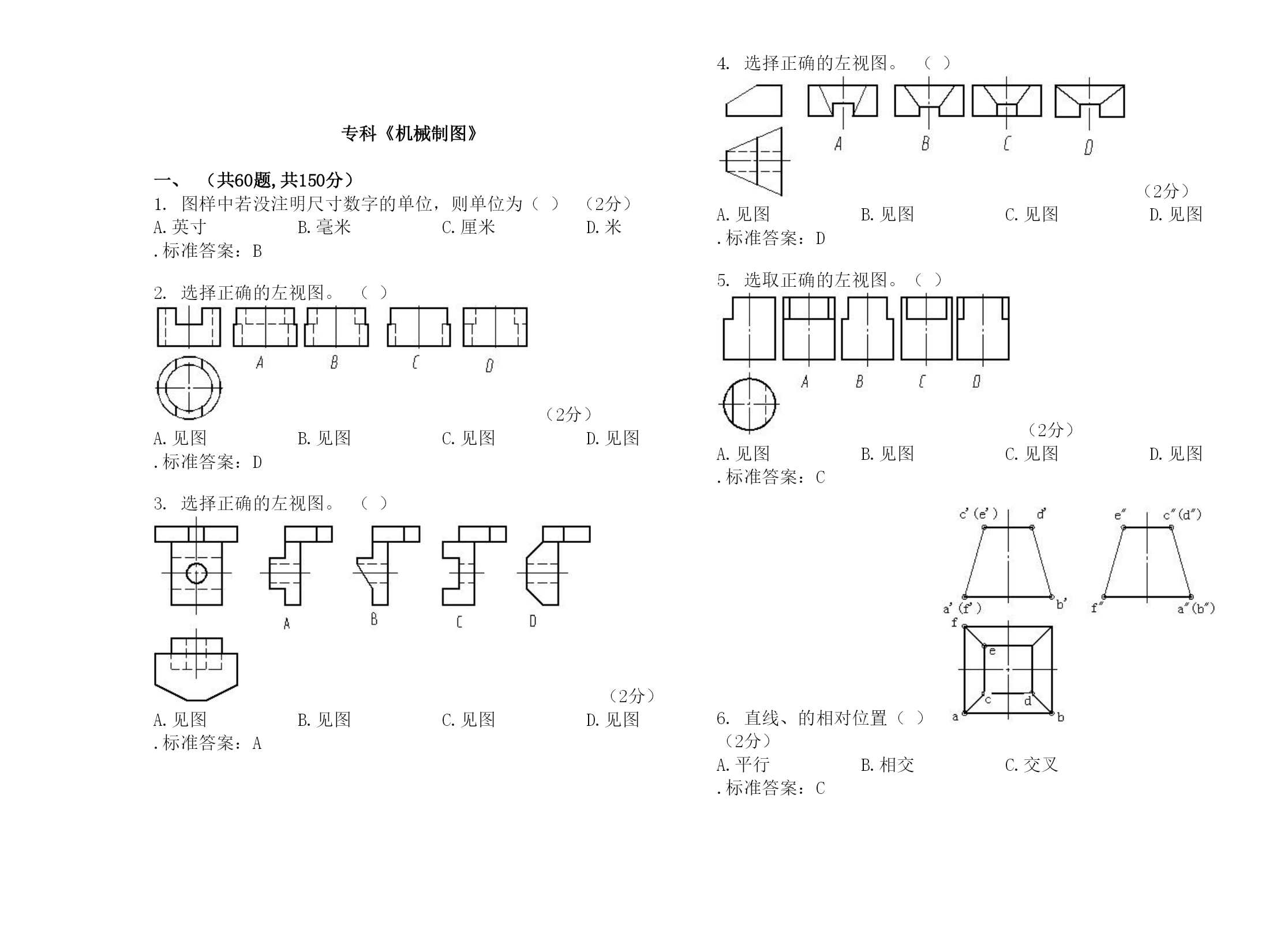

专科《机械制图》

一、（共60题,共150分）
1.图样中若没注明尺寸数字的单位，则单位为（）（2分）
A.英寸B.毫米C.厘米D.米
.标准答案：B

2.选择正确的左视图。（）（2分）
A.见图B.见图C.见图D.见图
.标准答案：D

3.选择正确的左视图。（）（2分）
A.见图B.见图C.见图D.见图
.标准答案：A

4.选择正确的左视图。（）（2分）
A.见图B.见图C.见图D.见图
.标准答案：D

5.选取正确的左视图。（）（2分）
A.见图B.见图C.见图D.见图
.标准答案：C

6.直线、的相对位置（）（2分）
A.平行B.相交C.交叉
.标准答案：C

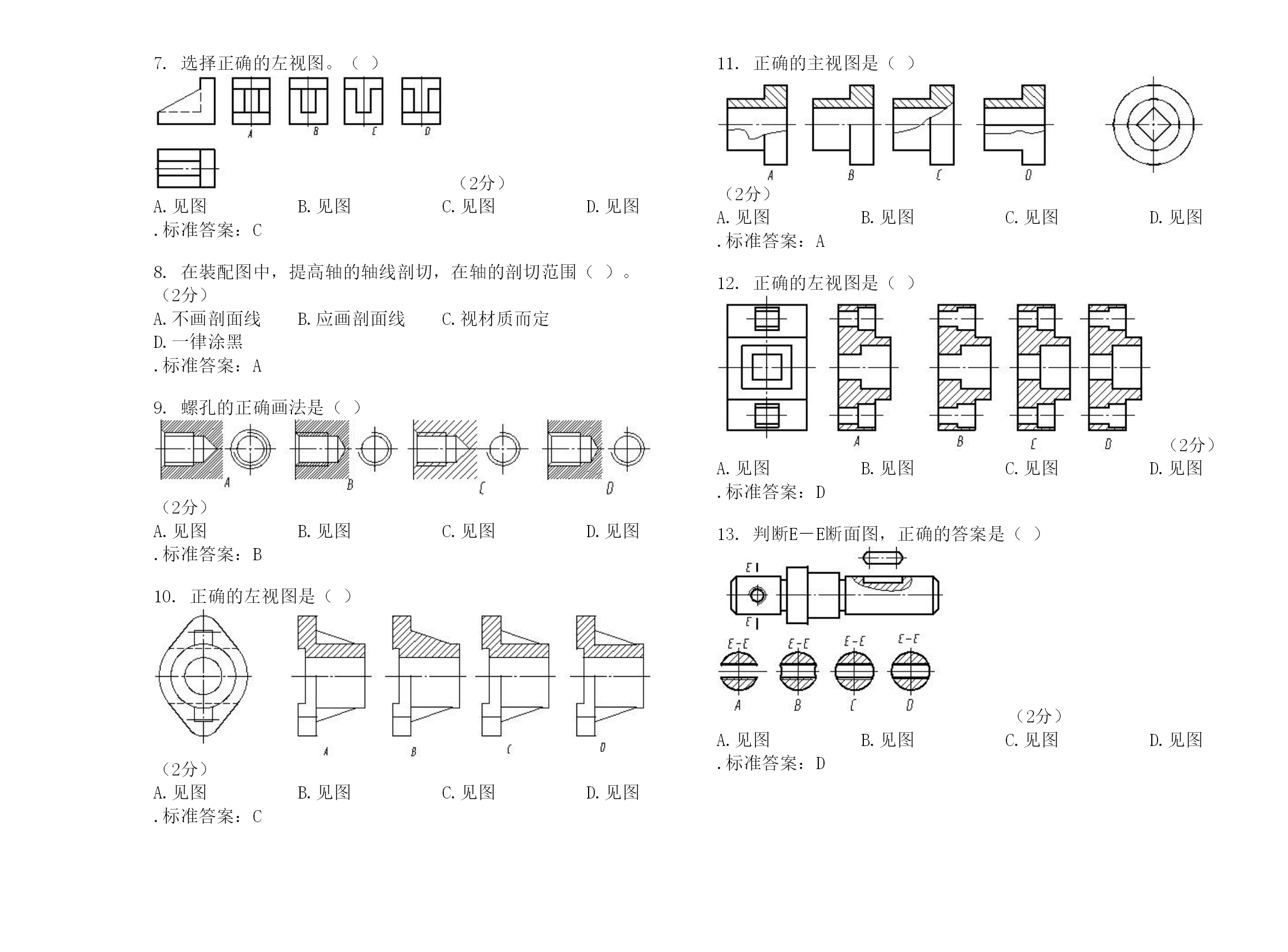

7.选择正确的左视图。（）（2分）
A.见图B.见图C.见图D.见图
.标准答案：C

8.在裝配图中，提高轴的轴线剖切，在轴的剖切范围（）。（2分）
A.不画剖面线B.应画剖面线C.视材质而定D.一律涂黑
.标准答案：A

9.螺孔的正确画法是（）（2分）
A.见图B.见图C.见图D.见图
.标准答案：B

10.正确的左视图是（）（2分）
A.见图B.见图C.见图D.见图
.标准答案：C

11.正确的主视图是（）（2分）
A.见图B.见图C.见图D.见图
.标准答案：A

12.正确的左视图是（）（2分）
A.见图B.见图C.见图D.见图
.标准答案：D

13.判断E－E断面图，正确的答案是（）（2分）
A.见图B.见图C.见图D.见图
.标准答案：D

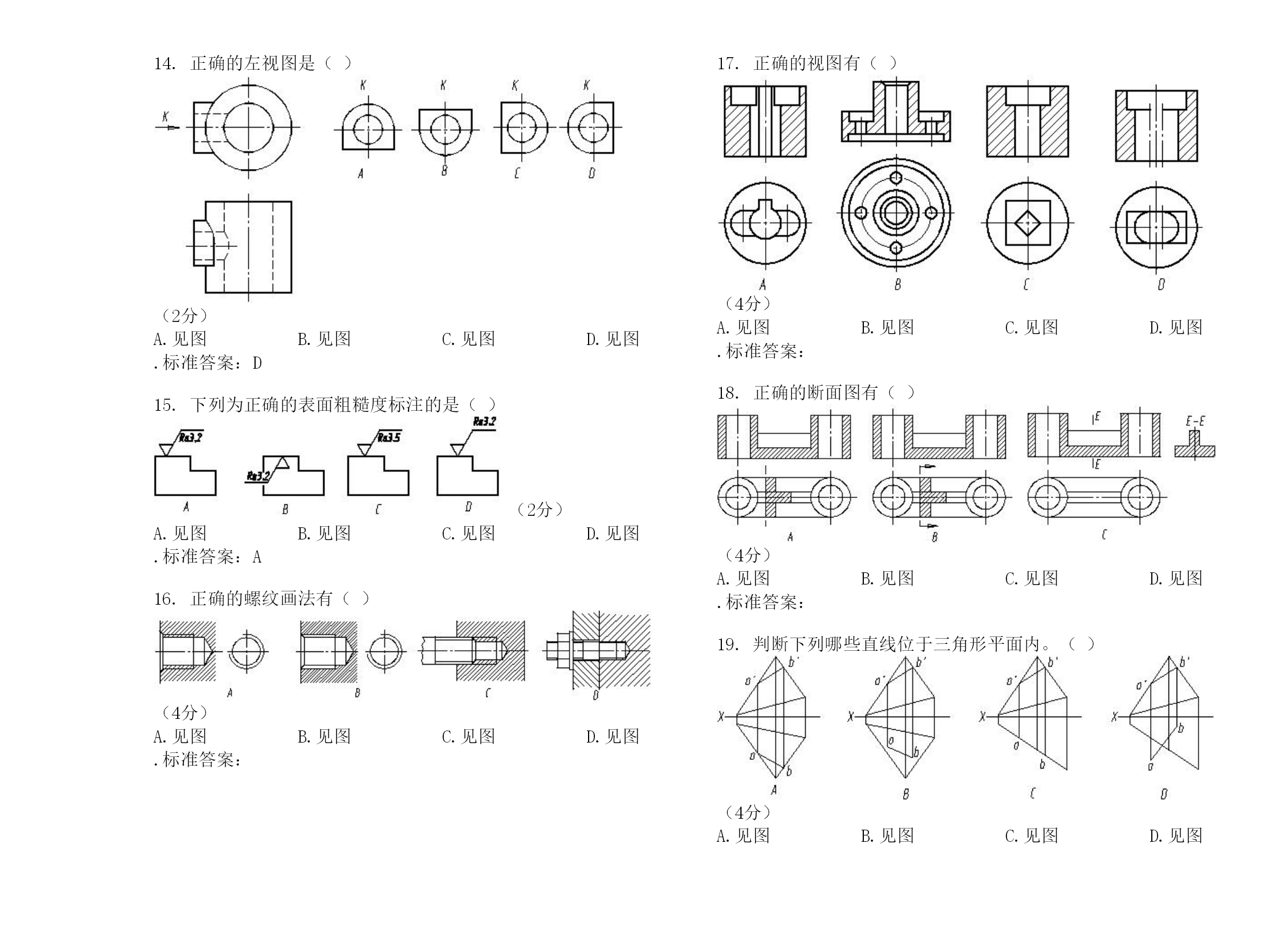

14.正确的左视图是（）（2分）
A.见图B.见图C.见图D.见图
.标准答案：D

15.下列为正确的表面粗糙度标注的是（）（2分）
A.见图B.见图C.见图D.见图
.标准答案：A

16.正确的螺纹画法有（）（4分）
A.见图B.见图C.见图D.见图
.标准答案：

17.正确的视图有（）（4分）
A.见图B.见图C.见图D.见图
.标准答案：

18.正确的断面图有（）（4分）
A.见图B.见图C.见图D.见图
.标准答案：

19.判断下列哪些直线位于三角形平面内。（）（4分）
A.见图B.见图C.见图D.见图
.标准答案：

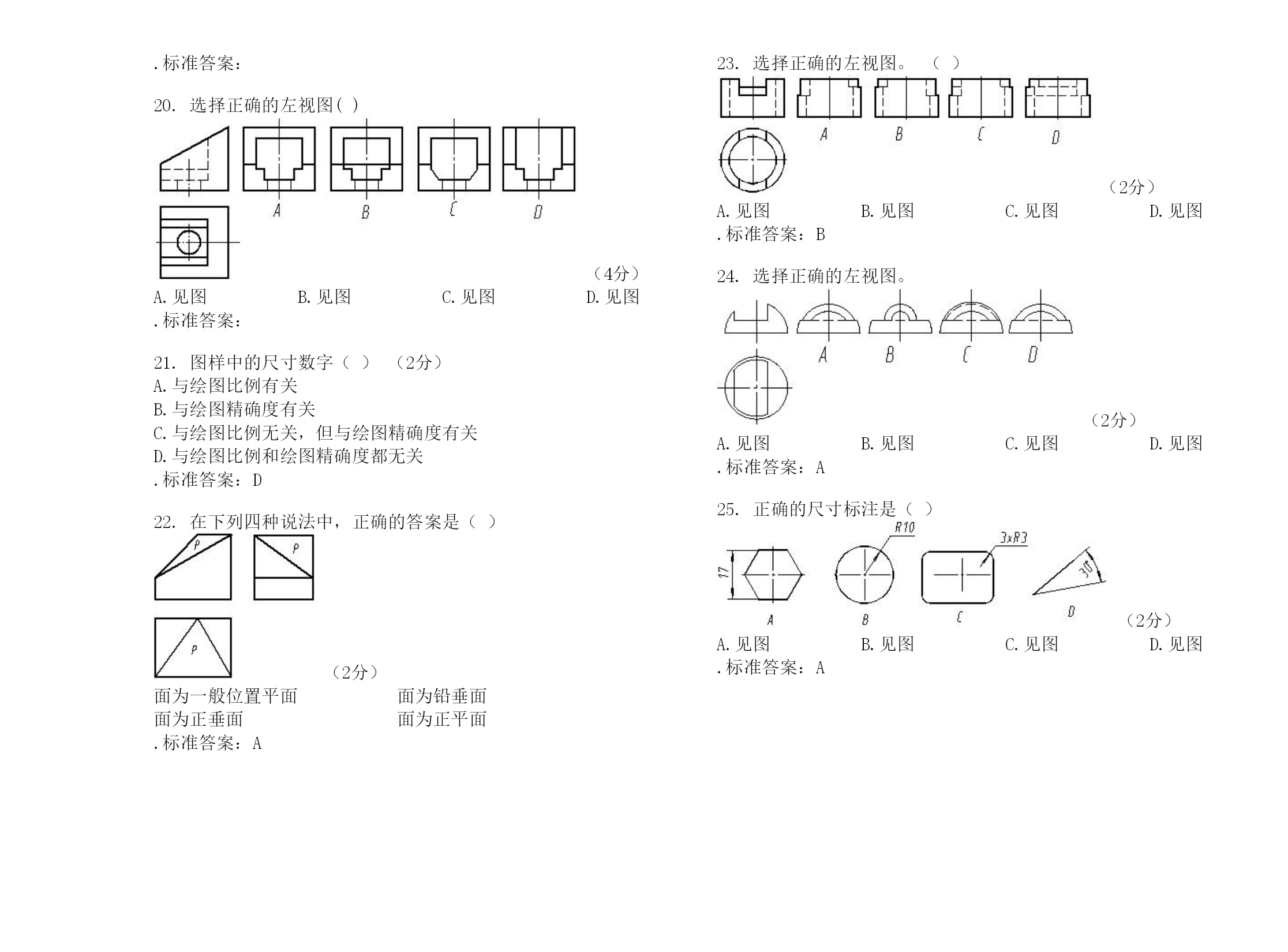

20.选择正确的左视图()（4分）
A.见图B.见图C.见图D.见图
.标准答案：

21.图样中的尺寸数字（）（2分）
A.与绘图比例有关
B.与绘图精确度有关
C.与绘图比例无关，但与绘图精确度有关
D.与绘图比例和绘图精确度都无关
.标准答案：D

22.在下列四种说法中，正确的答案是（）（2分）
面为一般位置平面面为铅垂面
面为正垂面面为正平面
.标准答案：A

23.选择正确的左视图。（）（2分）
A.见图B.见图C.见图D.见图
.标准答案：B

24.选择正确的左视图。（2分）
A.见图B.见图C.见图D.见图
.标准答案：A

25.正确的尺寸标注是（）（2分）
A.见图B.见图C.见图D.见图
.标准答案：A

26.选择正确的左视图。（）（2分）
A.见图B.见图C.见图D.见图
.标准答案：B

27.选取正确的左视图。（2分）
A.见图B.见图C.见图D.见图
.标准答案：C

28.直线、的相对位置（2分）
A.平行B.相交C.交叉
.标准答案：B

29.沿着肋板等薄片的对称面剖切，肋板的剖切范围（）（2分）
A.不画剖面线B.剖面线间距增大
C.不需改变剖面线D.全部涂黑
.标准答案：A

30.正确的左视图是（）（2分）
A.见图B.见图C.见图D.见图
.标准答案：B

31.正确的左视图是（）（2分）
A.见图B.见图C.见图D.见图
.标准答案：C

32.正确的左视图是（）（2分）
A.见图B.见图C.见图D.见图
.标准答案：C

33.正确的左视图是（）（2分）
A.见图B.见图C.见图D.见图
.标准答案：C

34.若的轴的公差为0.052，则合格的轴是（）（2分）
A.19.99B.19.92C.20.01D.20.10
.标准答案：A

35.正确的K向视图是（）（2分）
A.见图B.见图C.见图D.见图
.标准答案：D

36.判断下列几组投影中，哪些直线与平面平行？（4分）
A.见图B.见图C.见图D.见图
.标准答案：

37.满足主视图和俯视图的左视图有哪些？（4分）
A.见图B.见图C.见图D.见图
.标准答案：

38.下列几组视图中，满足投影联系的有哪些？（4分）
A.见图B.见图C.见图D.见图
E.见图F.见图
.标准答案：

39.正确的断面图是（）（4分）
A.见图B.见图C.见图D.见图
E.见图F.见图
.标准答案：

40.正确的主视图有（）（4分）
A.见图B.见图C.见图D.见图
.标准答案：

41.图纸的幅面可分为（）（2分）
A.基本幅面和加长幅面B.留用装订边
C
