博爱湖片区路网工程（综合管廊）—施工图设计

SGL-TF1-2

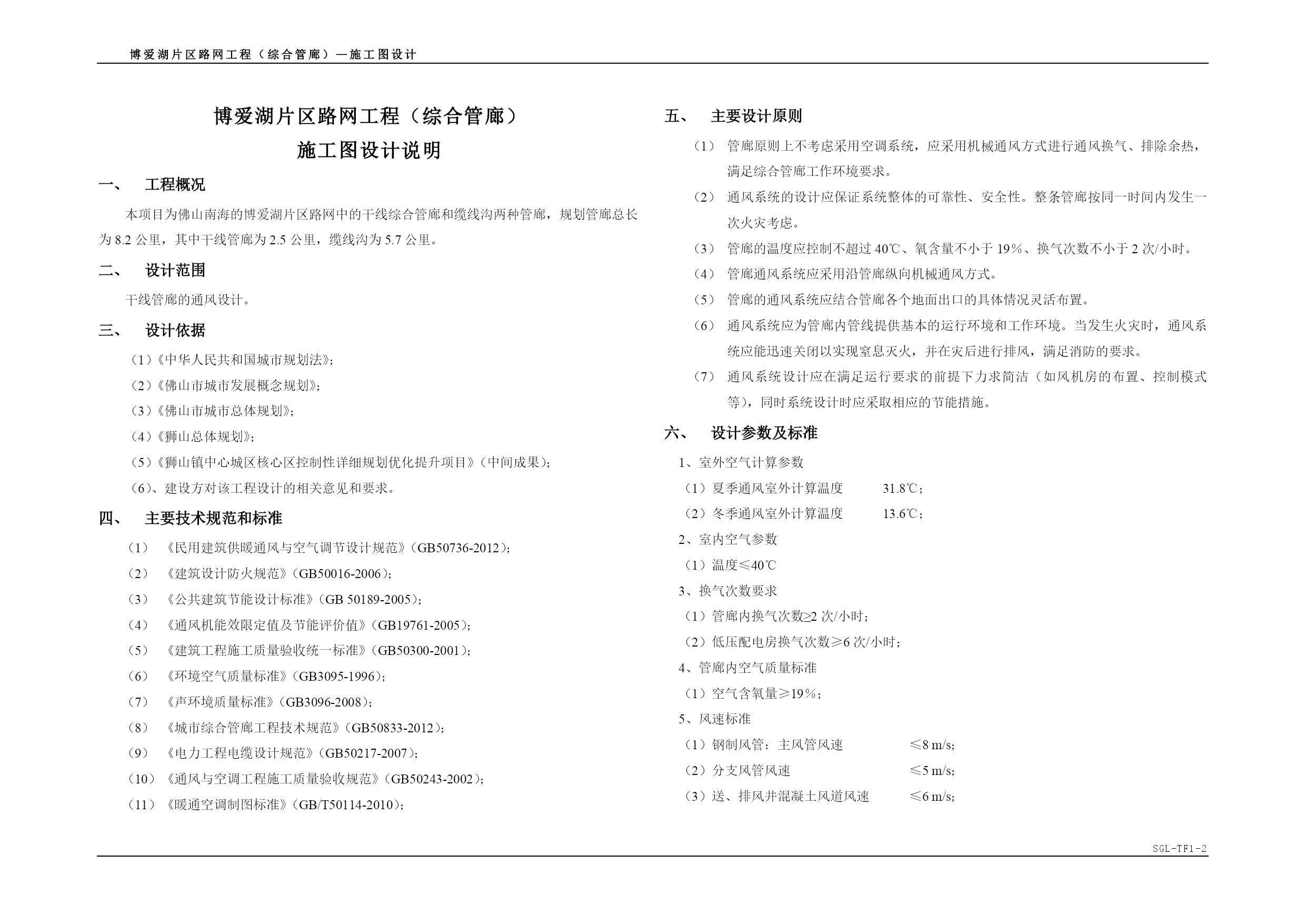

博爱湖片区路网工程（综合管廊）
施工图设计说明
工程概况
本项目为佛山南海的博爱湖片区路网中的干线综合管廊和缆线沟两种管廊，规划管廊总长为8.2公里，其中干线管廊为2.5公里，缆线沟为5.7公里。
设计范围
干线管廊的通风设计。
设计依据
（1）《中华人民共和国城市规划法》；
（2）《佛山市城市发展概念规划》；
（3）《佛山市城市总体规划》；
（4）《狮山总体规划》；
（5）《狮山镇中心城区核心区控制性详细规划优化提升项目》（中间成果）；
（6）、建设方对该工程设计的相关意见和要求。
主要技术规范和标准
《民用建筑供暖通风与空气调节设计规范》（GB50736-2012）；
《建筑设计防火规范》（GB50016-2006）；
《公共建筑节能设计标准》（GB50189-2005）；
《通风机能效限定值及节能评价值》（GB19761-2005）；
《建筑工程施工质量验收统一标准》（GB50300-2001）；
《环境空气质量标准》（GB3095-1996）；
《声环境质量标准》（GB3096-2008）；
《城市综合管廊工程技术规范》（GB50833-2012）；
《电力工程电缆设计规范》（GB50217-2007）；
《通风与空调工程施工质量验收规范》（GB50243-2002）；
《暖通空调制图标准》（GB/T50114-2010）；
主要设计原则
管廊原则上不考虑采用空调系统，应采用机械通风方式进行通风换气、排除余热，满足综合管廊工作环境要求。
通风系统的设计应保证系统整体的可靠性、安全性。整条管廊按同一时间内发生一次火灾考虑。
管廊的温度应控制不超过40℃、氧含量不小于19％、换气次数不小于2次/小时。
管廊通风系统应采用沿管廊纵向机械通风方式。
管廊的通风系统应结合管廊各个地面出口的具体情况灵活布置。
通风系统应为管廊内管线提供基本的运行环境和工作环境。当发生火灾时，通风系统应能迅速关闭以实现窒息灭火，并在灾后进行排风，满足消防的要求。
通风系统设计应在满足运行要求的前提下力求简洁（如风机房的布置、控制模式等），同时系统设计时应采取相应的节能措施。
设计参数及标准
1、室外空气计算参数
（1）夏季通风室外计算温度31.8℃；
（2）冬季通风室外计算温度13.6℃；
2、室内空气参数
（1）温度≤40℃
3、换气次数要求
（1）管廊内换气次数≥2次/小时；
（2）低压配电房换气次数≥6次/小时；
4、管廊内空气质量标准
（1）空气含氧量≥19％；
5、风速标准
（1）钢制风管：主风管风速≤8m/s；
（2）分支风管风速≤5m/s；
（3）送、排风井混凝土风道风速≤6m/s；
（4）风亭百叶迎面风速2～4m/s（百叶有效面积70%）；
（5）管廊内风速≤3m/s；
6、设计安全系数
（1）通风设备风量：k=1.05；
（2）通风设备风压：k=1.1；
7、电缆散热
（1）按工艺提供的数据，管廊内电缆按10kv电缆24孔，载流量为600A。
8、噪声标准
（1）管廊内≤80dB(A)；
（2）室外：通应符合GB3096-2008《声环境质量标准》中4a类标准。
9、灾后通风设计标准
（1）按整条管廊同一时间内发生一次火灾考虑。
（2）灾后排风风机要求能在280℃下连续有效工作半小时。
（3）通风系统上设置下列两种防火类阀门：电动复位防烟防火阀SFD1（70℃）、电动复位防烟防火阀SFD2（280℃）。
电动复位防烟防火阀SFD1（70℃）功能：温度达到70℃时熔断关闭、手动关闭、24V电信号关闭、电动复位、手动复位、输出开、关信号。设置位置：管廊进风口。
电动复位防烟防火阀（280℃）功能：温度达到280℃时熔断关闭、手动关闭、24V电信号关闭、电动复位、手动复位、输出开、关信号。设置位置：管廊排风口。

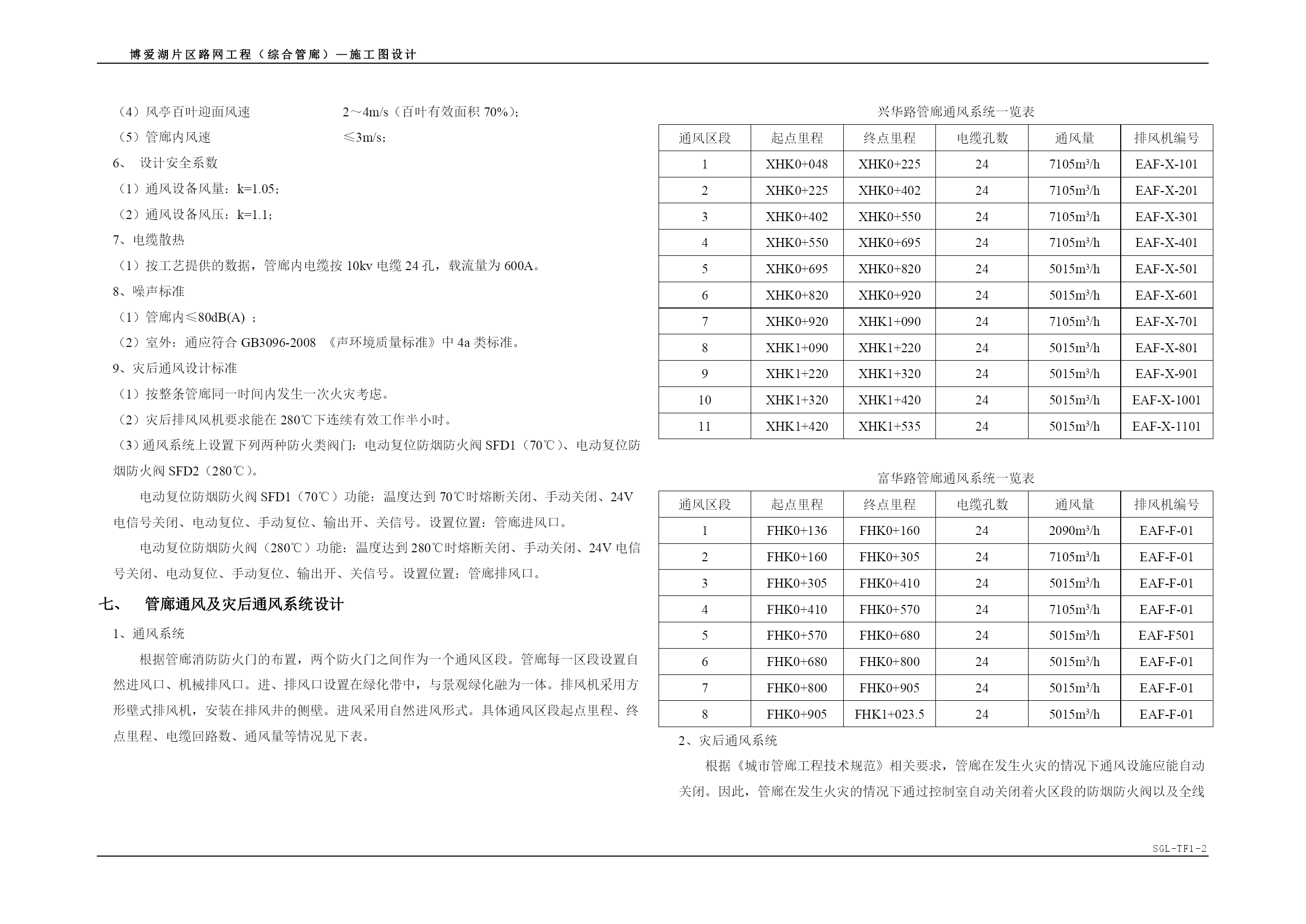

管廊通风及灾后通风系统设计
1、通风系统
根据管廊消防防火门的布置，两个防火门之间作为一个通风区段。管廊每一区段设置自然进风口、机械排风口。进、排风口设置在绿化带中，与景观绿化融为一体。排风机采用方形壁式排风机，安装在排风井的侧壁。进风采用自然进风形式。具体通风区段起点里程、终点里程、电缆回路数、通风量等情况见下表。

兴华路管廊通风系统一览表
通风区段起点里程终点里程电缆孔数通风量排风机编号1XHK0+048XHK0+225247105m3/hEAF-X-1012XHK0+225XHK0+402247105m3/hEAF-X-2013XHK0+402XHK0+550247105m3/hEAF-X-3014XHK0+550XHK0+695247105m3/hEAF-X-4015XHK0+695XHK0+820245015m3/hEAF-X-5016XHK0+
