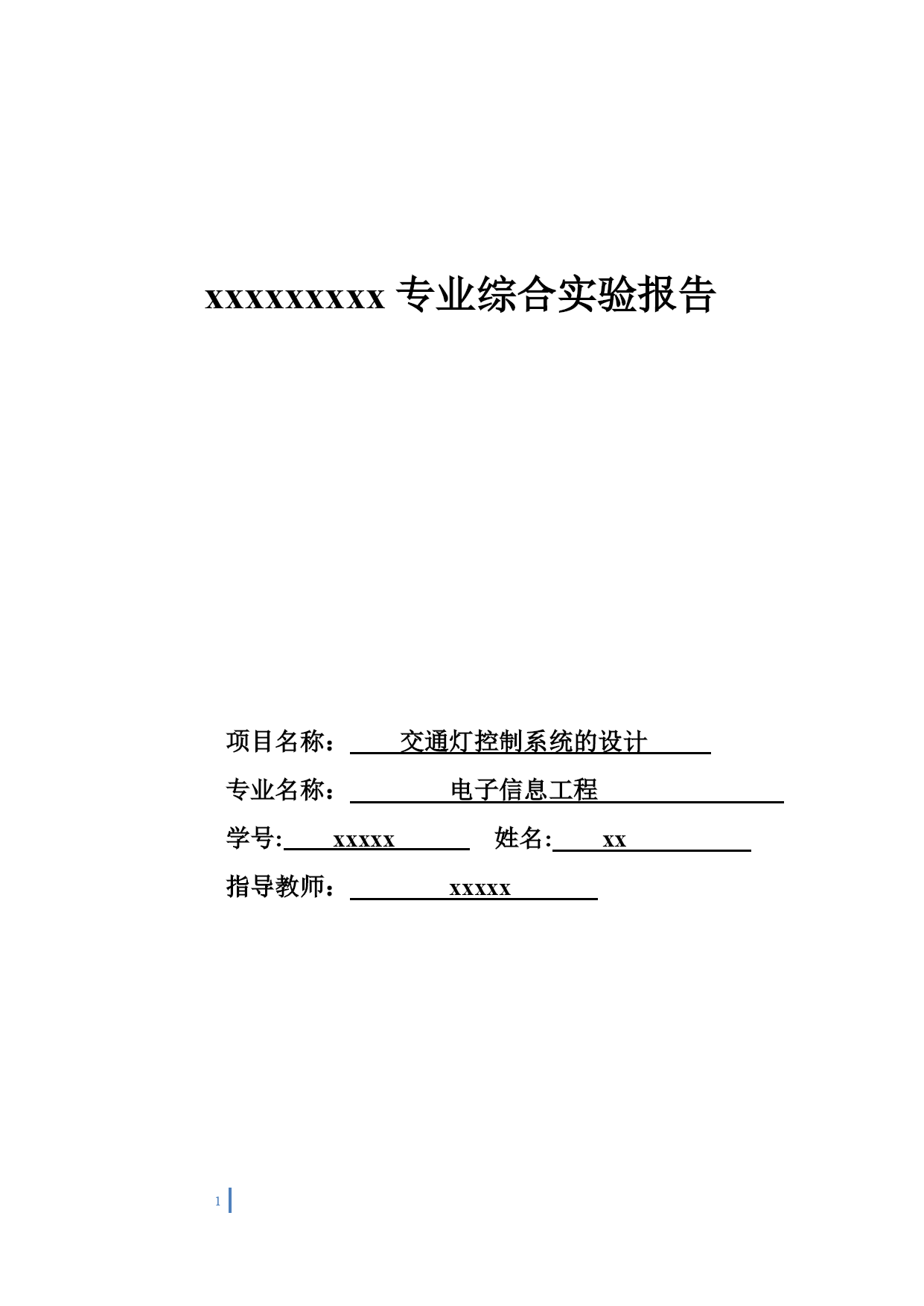

xxxxxxxxx专业综合实验报告

项目名称：交通灯控制系统的设计
专业名称：电子信息工程
学号:xxxxx姓名:xx
指导教师：xxxxx

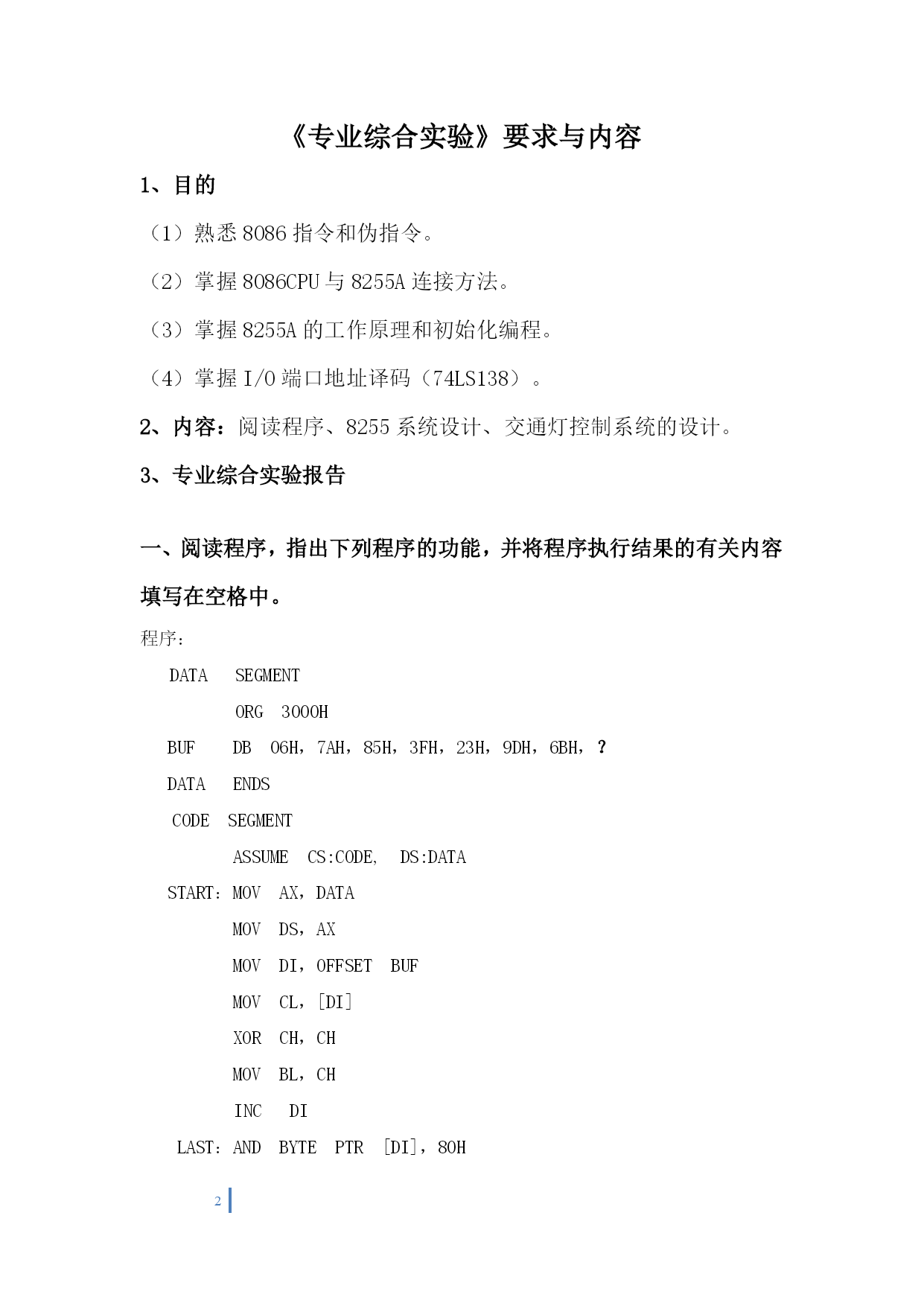

《专业综合实验》要求与内容
1、目的
（1）熟悉8086指令和伪指令。
（2）掌握8086CPU与8255A连接方法。
（3）掌握8255A的工作原理和初始化编程。
（4）掌握I/O端口地址译码（74LS138）。
2、内容：阅读程序、8255系统设计、交通灯控制系统的设计。
3、专业综合实验报告

一、阅读程序，指出下列程序的功能，并将程序执行结果的有关内容填写在空格中。
程序：
DATASEGMENT
ORG3000H
BUFDB06H，7AH，85H，3FH，23H，9DH，6BH，？
DATAENDS
CODESEGMENT
ASSUMECS:CODE,DS:DATA
START：MOVAX，DATA
MOVDS，AX
MOVDI，OFFSETBUF
MOVCL，[DI]
XORCH，CH
MOVBL，CH
INCDI
LAST：ANDBYTEPTR[DI]，80H
JZNEXT
INCBL
NEXT：INCDI
LOOPLAST
MOVBYTEPTR[DI]，BL
INT
CODEEND
ENDSTART
程序的功能：循环6次，分别将7AH，85H，3FH，23H，9DH，6BH与80H做与运算，并将结果不为零的次数存放到3007H
。
执行结果：（DS：3001H）=7AH；（DS：3007H）=02H。
二、8255系统设计
某微机系统用8255A作为接口，采集一组开关S0-S7的状态，然后通过一组发光二极管LED0-LED7显示出来。要求开关断开时，对应发光二极管亮；开关闭合时，对应发光二极管灭。设8255A对应的端口地址为FF24H-FF27H，完成相应的软件、硬件设计。（参考P173例7-4的端口地址00F0H和00F1H、P225例9-1）

下图为8255A与8086总线连接，8255A右边的信号线与系统总线连接，左边的3个口分别与外设的数据输入输出线、状态信息连接。

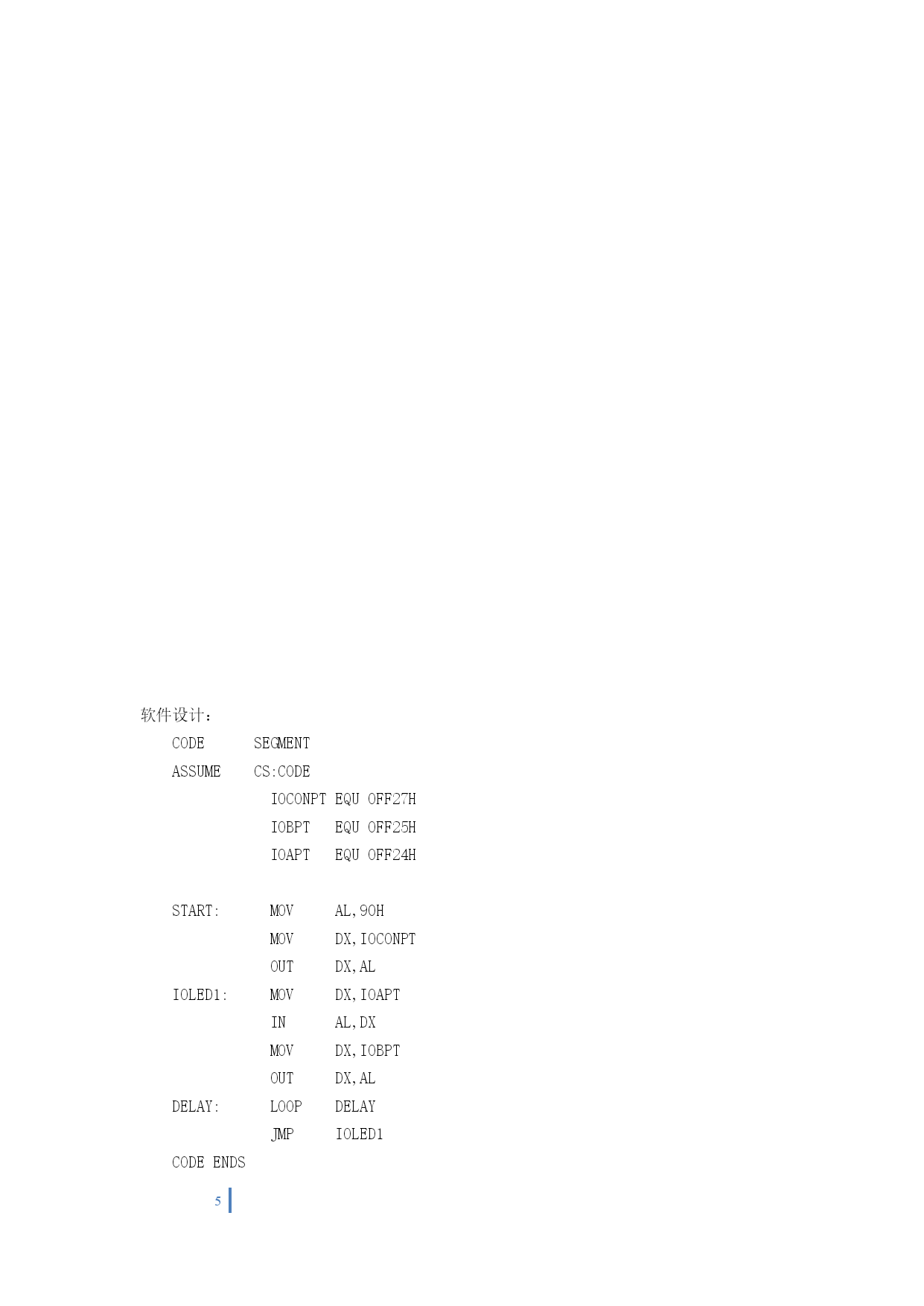

软件设计：
CODESEGMENT
ASSUMECS:CODE
IOCONPTEQUOFF27H
IOBPTEQUOFF25H
IOAPTEQU OFF24H

START: MOV AL,90H
MOV DX,IOCONPT
OUT DX,AL
IOLED1: MOV DX,IOAPT
IN AL,DX
MOV DX,IOBPT
OUT DX,AL
DELAY:LOOP DELAY
JMP IOLED1
CODEENDS
三、模拟交通灯管理控制系统的设计（硬件、软件）
用8255做输出口（方式0），控制十二个发光管亮灭，模拟交通灯管理。
设：端口地址FF28H~FF2BH。（参考P173例7-4、P225例9-1）
1、8255与外设的接线图

2、编程指南
⑴ 通过8255A控制发光二极管，PB4-PB7对应黄灯，PC0-PC3对应红灯，PC4-PC7对应绿灯,以模拟交通路灯的管理。
⑵ 交通路灯的亮灭规律:设有一个十字路口l、3为南北方向，2、4为东西方向，初始状态为四个路口的红灯全亮，之后，1、3路口的绿灯亮，2、4路口的红灯亮，1、3路口方向通车。延时一段时间后，l、3路口的绿灯熄灭，而l、3路口的黄灯开始闪烁3次以后，l、3路口红灯亮，而同时2、4路口的绿灯亮，2、4路口方向通车，延时一段时间后，2、4路口的绿灯熄灭，而黄灯开始闪烁3次以后，再切换到l、3路口方向，之后，重复上述过程。
3、C口：
绿灯
(东)绿灯
(南)绿灯
(西)绿灯
(北)红灯
(东)红灯
(南)红灯
(西)红灯
(北)B口：
黄灯
(东)黄灯
(南)黄灯
(西)黄灯
(北)4、延迟程序
DELAY2: PUSHCX；约0.5S
MOVCX,8000H
DELA1: LOOPDELA1
POPCX
RET
DELAY1: PUSHAX；约24S
PUSHCX
MOVCX,0030H
DELY2: CALLDELAY2
LOOPDELY2
POPCX
POPAX
RET

软件设计
CODESEGMENT
ASSSUME CS:CODE
IOCONPTEQU OFF2BH
IOBPT EQU OFF29H
IOAPT EQU OFF28H
IOCPT EQ
