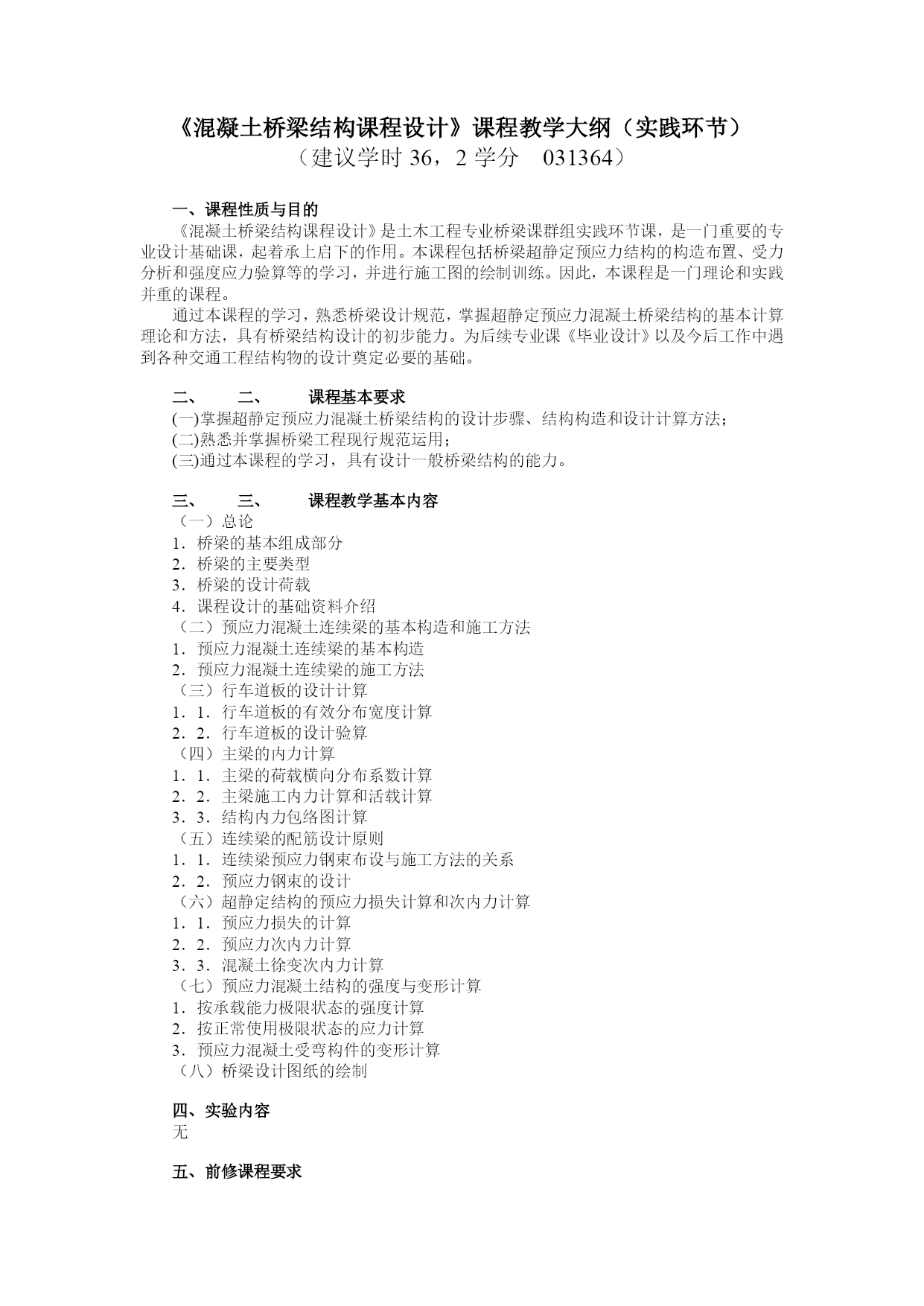

《混凝土桥梁结构课程设计》课程教学大纲（实践环节）
（建议学时36，2学分031364）

一、课程性质与目的
《混凝土桥梁结构课程设计》是土木工程专业桥梁课群组实践环节课，是一门重要的专业设计基础课，起着承上启下的作用。本课程包括桥梁超静定预应力结构的构造布置、受力分析和强度应力验算等的学习，并进行施工图的绘制训练。因此，本课程是一门理论和实践并重的课程。
通过本课程的学习，熟悉桥梁设计规范，掌握超静定预应力混凝土桥梁结构的基本计算理论和方法，具有桥梁结构设计的初步能力。为后续专业课《毕业设计》以及今后工作中遇到各种交通工程结构物的设计奠定必要的基础。

二、课程基本要求
(一)掌握超静定预应力混凝土桥梁结构的设计步骤、结构构造和设计计算方法；
(二)熟悉并掌握桥梁工程现行规范运用；
(三)通过本课程的学习，具有设计一般桥梁结构的能力。

三、课程教学基本内容
（一）总论
1．桥梁的基本组成部分
2．桥梁的主要类型
3．桥梁的设计荷载
4．课程设计的基础资料介绍
（二）预应力混凝土连续梁的基本构造和施工方法
1．预应力混凝土连续梁的基本构造
2．预应力混凝土连续梁的施工方法
（三）行车道板的设计计算
1．行车道板的有效分布宽度计算
2．行车道板的设计验算
（四）主梁的内力计算
1．主梁的荷载横向分布系数计算
2．主梁施工内力计算和活载计算
3．结构内力包络图计算
（五）连续梁的配筋设计原则
1．连续梁预应力钢束布设与施工方法的关系
2．预应力钢束的设计
（六）超静定结构的预应力损失计算和次内力计算
1．预应力损失的计算
2．预应力次内力计算
3．混凝土徐变次内力计算
（七）预应力混凝土结构的强度与变形计算
1．按承载能力极限状态的强度计算
2．按正常使用极限状态的应力计算
3．预应力混凝土受弯构件的变形计算
（八）桥梁设计图纸的绘制

四、实验内容
无

五、前修课程要求
建筑材料或道路建筑材料、结构力学、预应力混凝土结构基本原理、桥梁工程（上）

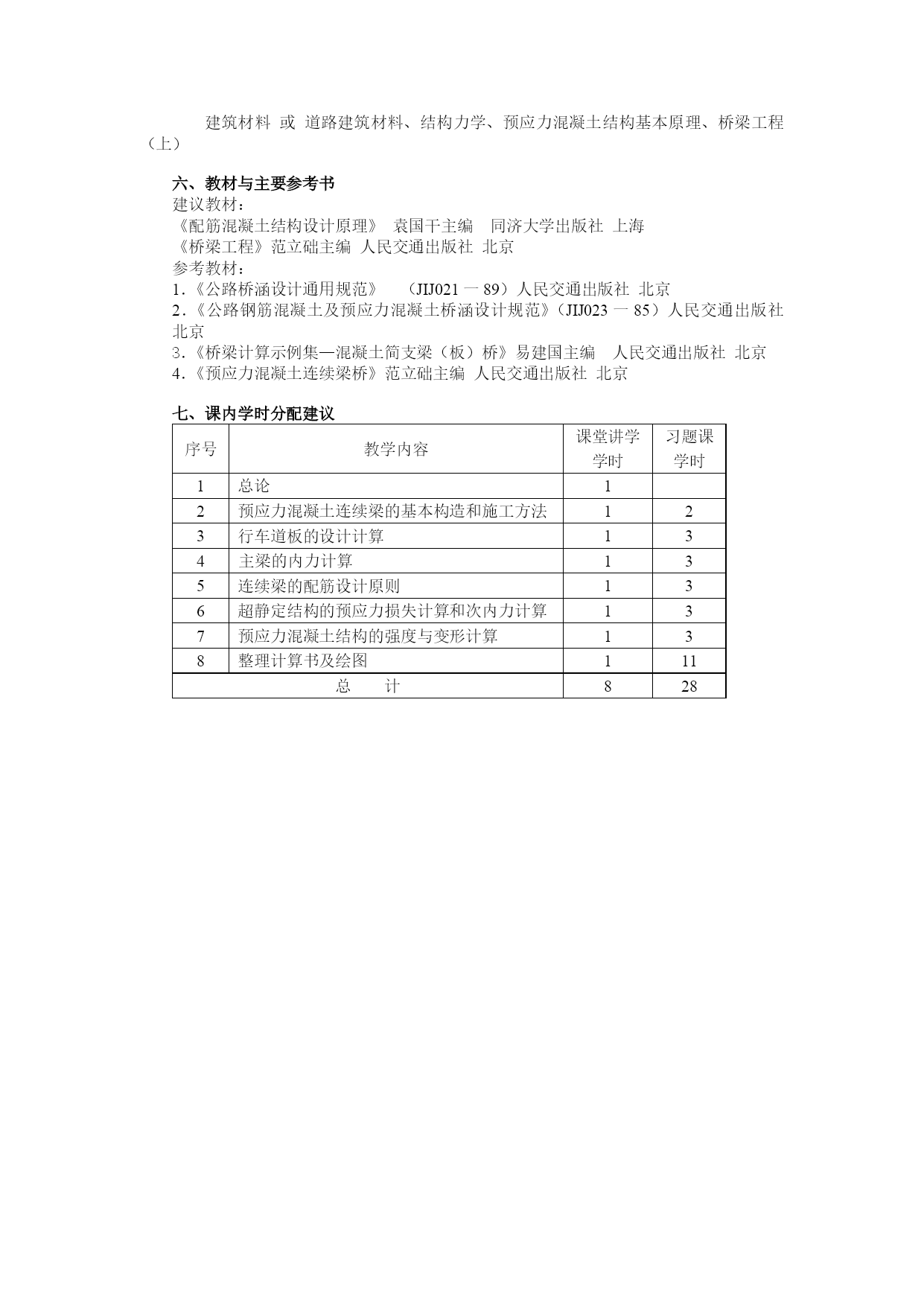

六、教材与主要参考书
建议教材：
《配筋混凝土结构设计原理》袁国干主编同济大学出版社上海
《桥梁工程》范立础主编人民交通出版社北京
参考教材：
1．《公路桥涵设计通用规范》（JIJ021一89）人民交通出版社北京
2．《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JIJ023一85）人民交通出版社北京
3．《桥梁计算示例集—混凝土简支梁（板）桥》易建国主编人民交通出版社北京
4．《预应力混凝土连续梁桥》范立础主编人民交通出版社北京

七、课内学时分配建议
序号教学内容课堂讲学学时习题课学时1总论12预应力混凝土连续梁的基本构造和施工方法123行车道板的设计计算134主梁的内力计算135连续梁的配筋设计原则136超静定结构的预应力损失计算和次内力计算137预应力混凝土结构的强度与变形计算138整理计算书及绘图111总计828
