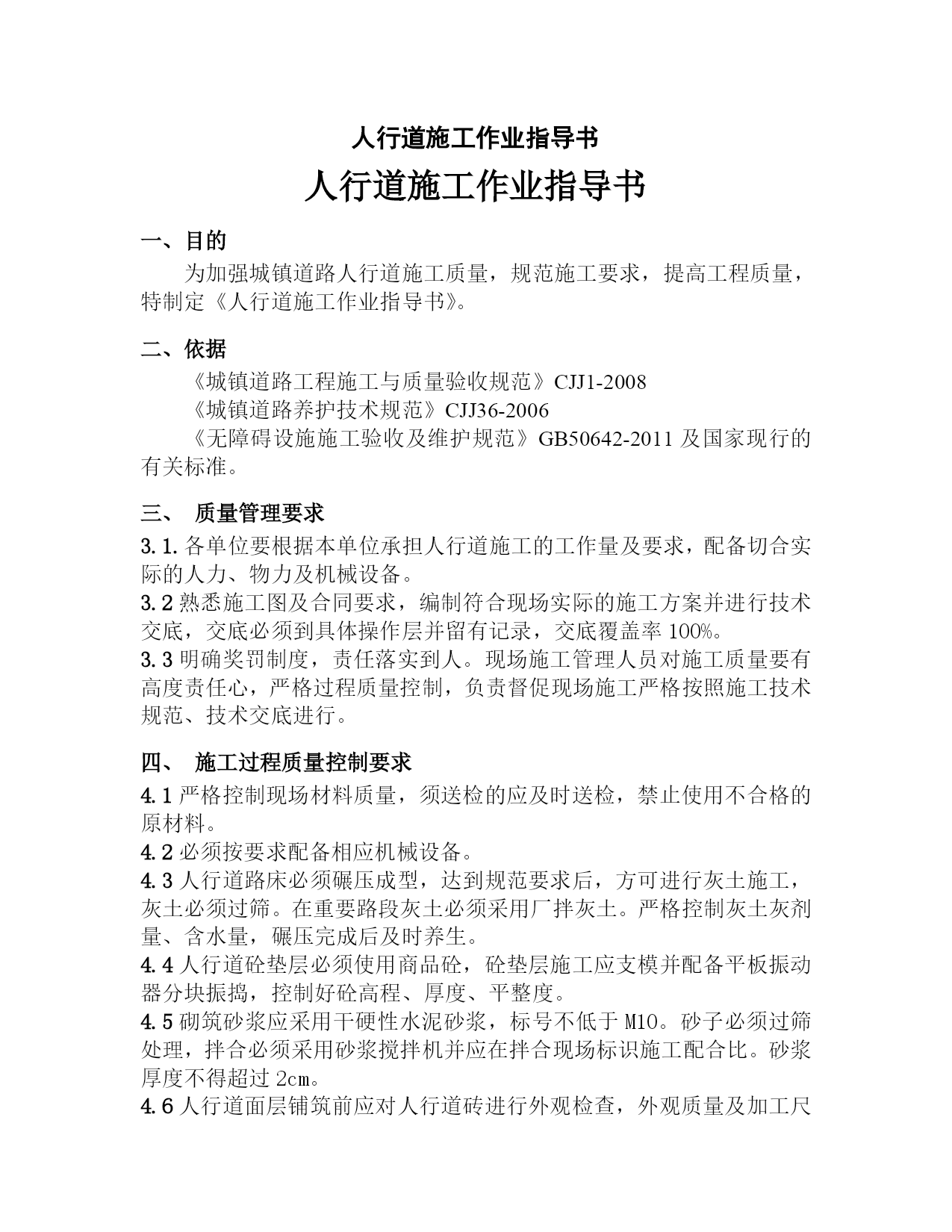

人行道施工作业指导书
人行道施工作业指导书
一、目的
为加强城镇道路人行道施工质量，规范施工要求，提高工程质量，特制定《人行道施工作业指导书》。
二、依据
《城镇道路工程施工与质量验收规范》CJJ1-2008
《城镇道路养护技术规范》CJJ36-2006
《无障碍设施施工验收及维护规范》GB50642-2011及国家现行的有关标准。
三、质量管理要求
3.1.各单位要根据本单位承担人行道施工的工作量及要求，配备切合实际的人力、物力及机械设备。
3.2熟悉施工图及合同要求，编制符合现场实际的施工方案并进行技术交底，交底必须到具体操作层并留有记录，交底覆盖率100%。
3.3明确奖罚制度，责任落实到人。现场施工管理人员对施工质量要有高度责任心，严格过程质量控制，负责督促现场施工严格按照施工技术规范、技术交底进行。
四、施工过程质量控制要求
4.1严格控制现场材料质量，须送检的应及时送检，禁止使用不合格的原材料。
4.2必须按要求配备相应机械设备。
4.3人行道路床必须碾压成型，达到规范要求后，方可进行灰土施工，灰土必须过筛。在重要路段灰土必须采用厂拌灰土。严格控制灰土灰剂量、含水量，碾压完成后及时养生。
4.4人行道砼垫层必须使用商品砼，砼垫层施工应支模并配备平板振动器分块振捣，控制好砼高程、厚度、平整度。
4.5砌筑砂浆应采用干硬性水泥砂浆，标号不低于M10。砂子必须过筛处理，拌合必须采用砂浆搅拌机并应在拌合现场标识施工配合比。砂浆厚度不得超过2cm。

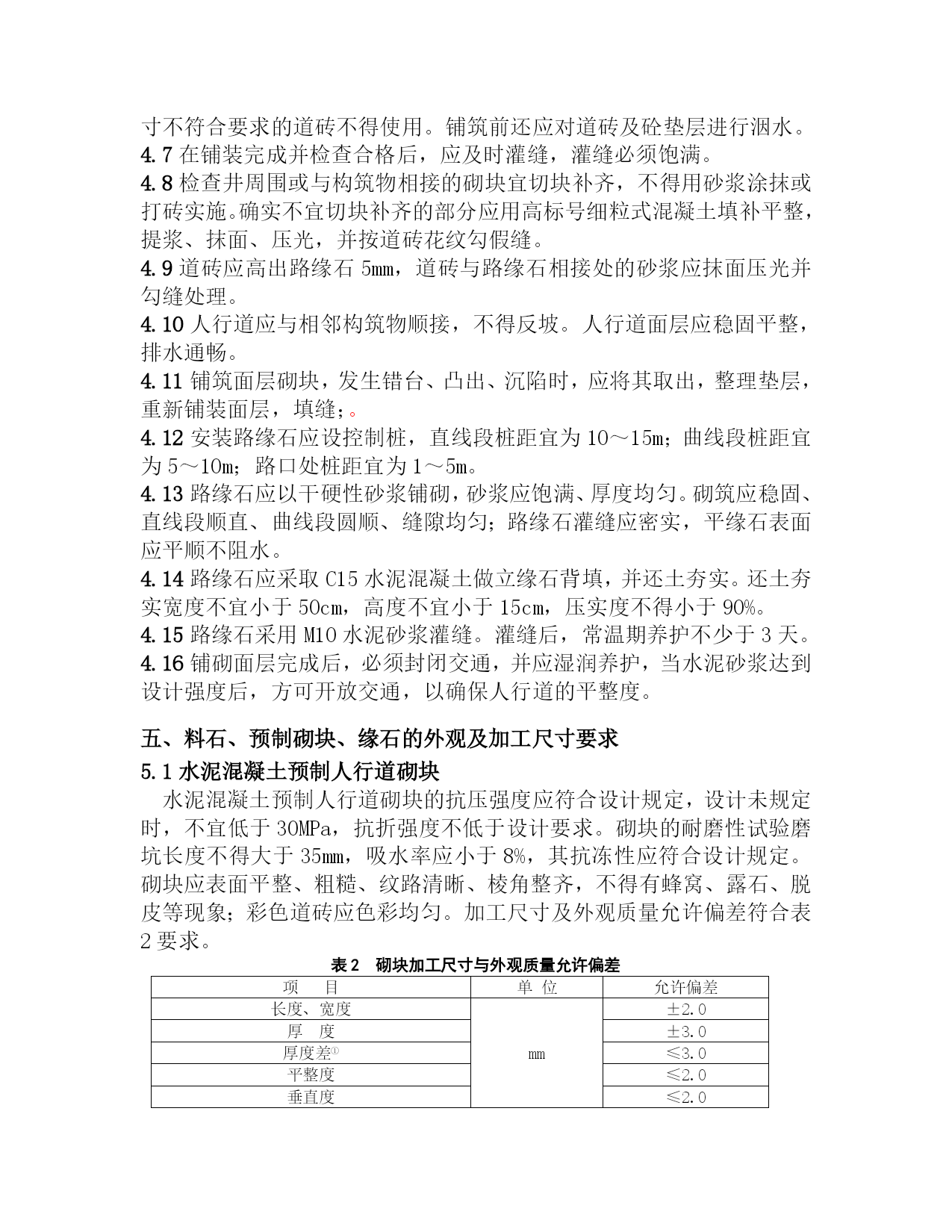

4.6人行道面层铺筑前应对人行道砖进行外观检查，外观质量及加工尺寸不符合要求的道砖不得使用。铺筑前还应对道砖及砼垫层进行洇水。
4.7在铺装完成并检查合格后，应及时灌缝，灌缝必须饱满。
4.8检查井周围或与构筑物相接的砌块宜切块补齐，不得用砂浆涂抹或打砖实施。确实不宜切块补齐的部分应用高标号细粒式混凝土填补平整，提浆、抹面、压光，并按道砖花纹勾假缝。
4.9道砖应高出路缘石5mm，道砖与路缘石相接处的砂浆应抹面压光并勾缝处理。
4.10人行道应与相邻构筑物顺接，不得反坡。人行道面层应稳固平整，排水通畅。
4.11铺筑面层砌块，发生错台、凸出、沉陷时，应将其取出，整理垫层，重新铺装面层，填缝；。
4.12安装路缘石应设控制桩，直线段桩距宜为10～15m；曲线段桩距宜为5～10m；路口处桩距宜为1～5m。
4.13路缘石应以干硬性砂浆铺砌，砂浆应饱满、厚度均匀。砌筑应稳固、直线段顺直、曲线段圆顺、缝隙均匀；路缘石灌缝应密实，平缘石表面应平顺不阻水。
4.14路缘石应采取C15水泥混凝土做立缘石背填，并还土夯实。还土夯实宽度不宜小于50cm，高度不宜小于15cm，压实度不得小于90%。
4.15路缘石采用M10水泥砂浆灌缝。灌缝后，常温期养护不少于3天。
4.16铺砌面层完成后，必须封闭交通，并应湿润养护，当水泥砂浆达到设计强度后，方可开放交通，以确保人行道的平整度。
五、料石、预制砌块、缘石的外观及加工尺寸要求
5.1水泥混凝土预制人行道砌块
水泥混凝土预制人行道砌块的抗压强度应符合设计规定，设计未规定时，不宜低于30MPa，抗折强度不低于设计要求。砌块的耐磨性试验磨坑长度不得大于35mm，吸水率应小于8%，其抗冻性应符合设计规定。砌块应表面平整、粗糙、纹路清晰、棱角整齐，不得有蜂窝、露石、脱皮等现象；彩色道砖应色彩均匀。加工尺寸及外观质量允许偏差符合表2要求。
表2砌块加工尺寸与外观质量允许偏差
项目单位允许偏差长度、宽度mm±2.0厚度±3.0厚度差①≤3.0平整度≤2.0垂直度≤2.0正面粘皮及缺损的最大投影尺寸≤5缺棱掉角的最大投影尺寸≤10裂纹非贯穿裂纹最大投影尺寸≤10贯穿裂纹──不允许分层不允许色差、杂色不明显注：①同一砌块的厚度差

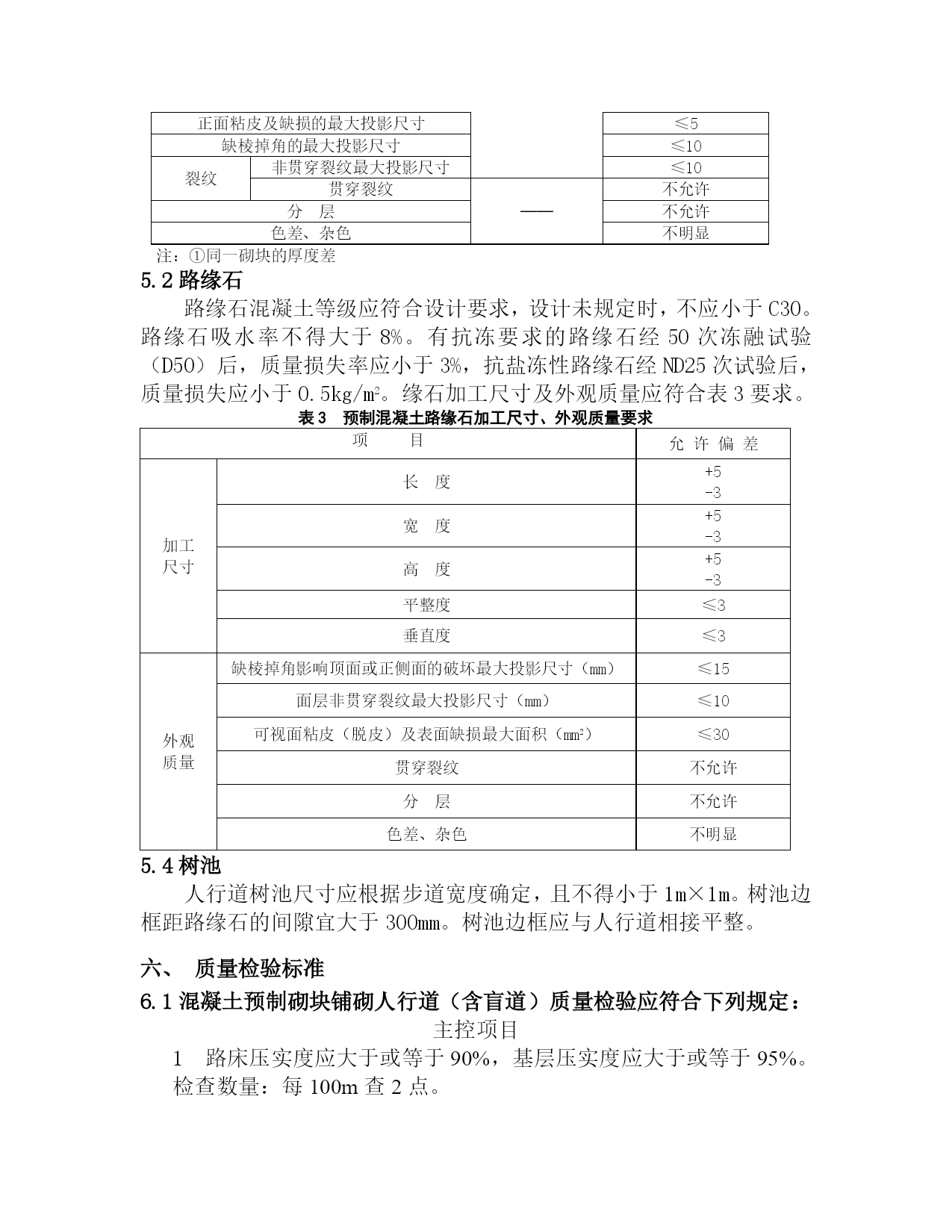

5.2路缘石
路缘石混凝土等级应符合设计要求，设计未规定时，不应小于C30。路缘石吸水率不得大于8%。有抗冻要求的路缘石经50次冻融试验（D50）后，质量损失率应小于3%，抗盐冻性路缘石经ND25次试验后，质量损失应小于0.5kg/m2。缘石加工尺寸及外观质量应符合表3要求。
表3预制混凝土路缘石加工尺寸、外观质量要求
项目允许偏差加工
尺寸长度+5
-3宽度+5
-3高度+5
-3平整度≤3垂直度≤3外观
质量缺棱掉角影响顶面或正侧面的破坏最大投影尺寸（mm）≤15面层非贯穿裂纹最大投影尺寸（mm）≤10可视面粘皮（脱皮）及表面缺损最大面积（mm2）≤30贯穿裂纹不允许分层不允许色差、杂色不明显5.4树池
人行道树池尺寸应根据步道宽度确定，且不得小于1m×1m。树池边框距路缘石的间隙宜大于300mm。树池边框应与人行道相接平整。
六、质量检验标准
6.1混凝土预制砌块铺砌人行道（含盲道）质量检验应符合下列规定：
主控项目
1路床压实度应大
