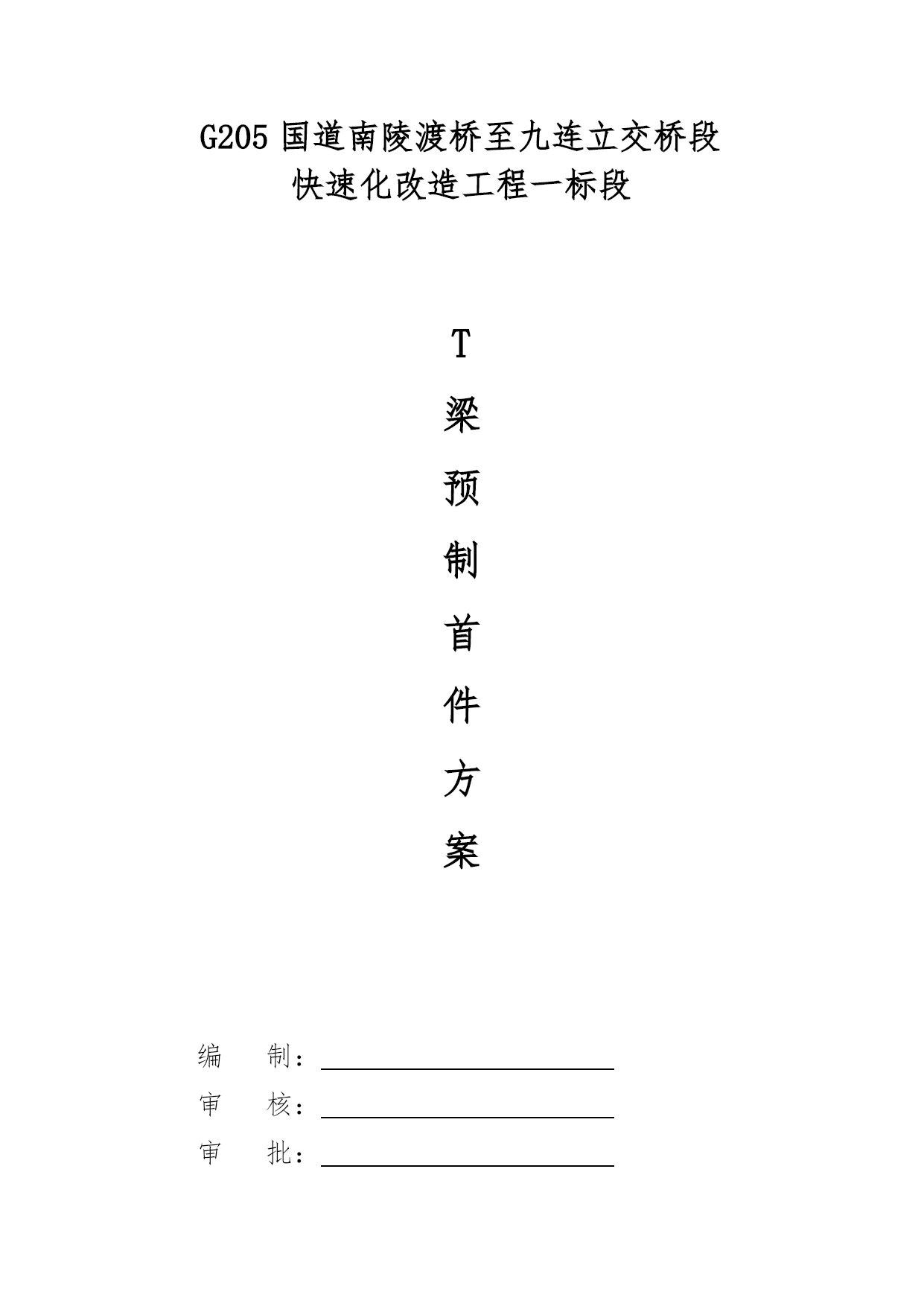

G205国道南陵渡桥至九连立交桥段
快速化改造工程一标段

T
梁
预
制
首
件
方
案

编制：
审核：
审批：

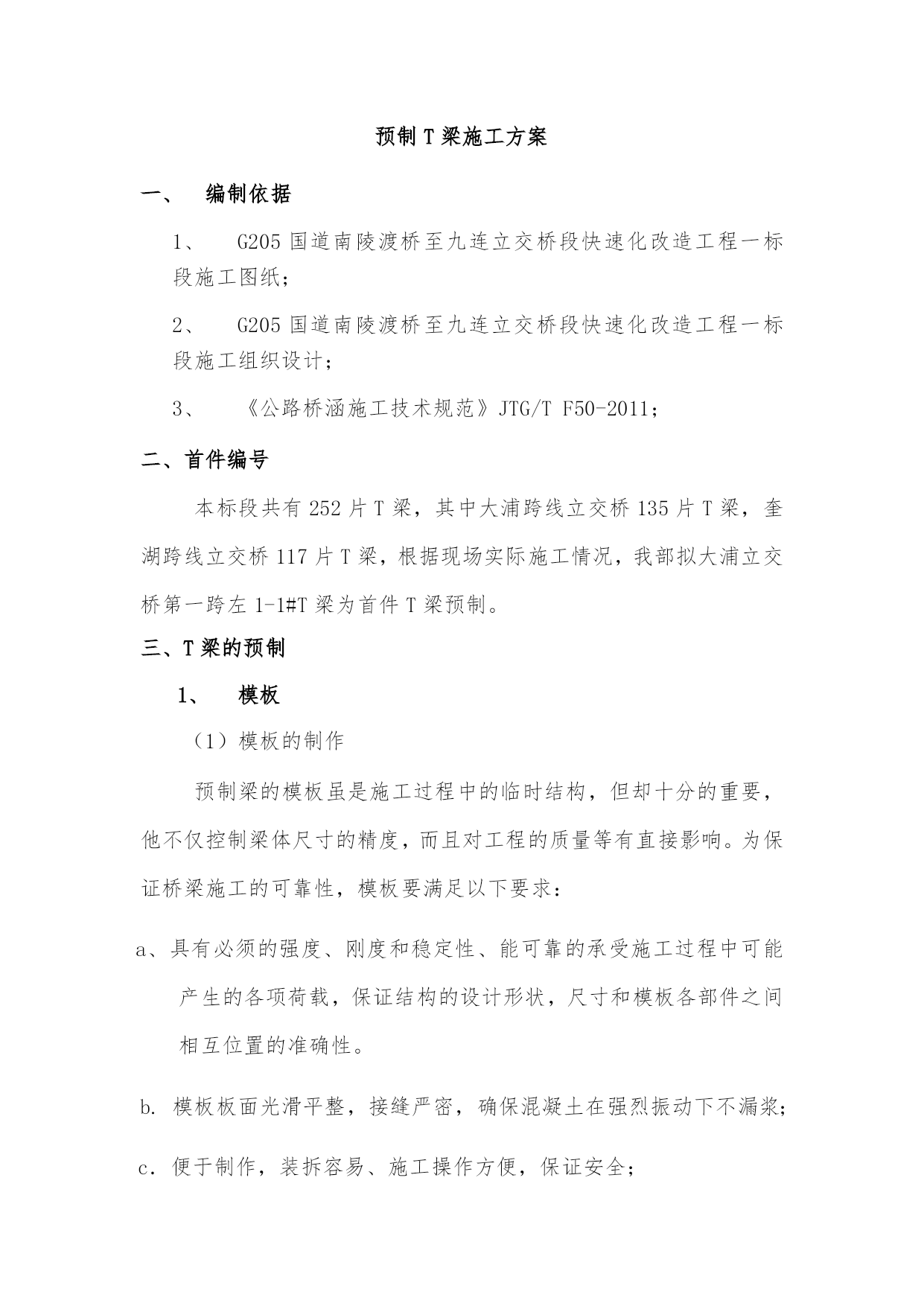

预制T梁施工方案
编制依据
G205国道南陵渡桥至九连立交桥段快速化改造工程一标段施工图纸；
G205国道南陵渡桥至九连立交桥段快速化改造工程一标段施工组织设计；
《公路桥涵施工技术规范》JTG/TF50-2011；
二、首件编号
本标段共有252片T梁，其中大浦跨线立交桥135片T梁，奎湖跨线立交桥117片T梁，根据现场实际施工情况，我部拟大浦立交桥第一跨左1-1#T梁为首件T梁预制。
三、T梁的预制
模板
（1）模板的制作
预制梁的模板虽是施工过程中的临时结构，但却十分的重要，他不仅控制梁体尺寸的精度，而且对工程的质量等有直接影响。为保证桥梁施工的可靠性，模板要满足以下要求：
a、具有必须的强度、刚度和稳定性、能可靠的承受施工过程中可能产生的各项荷载，保证结构的设计形状，尺寸和模板各部件之间相互位置的准确性。
b.模板板面光滑平整，接缝严密，确保混凝土在强烈振动下不漏浆；
c．便于制作，装拆容易、施工操作方便，保证安全；

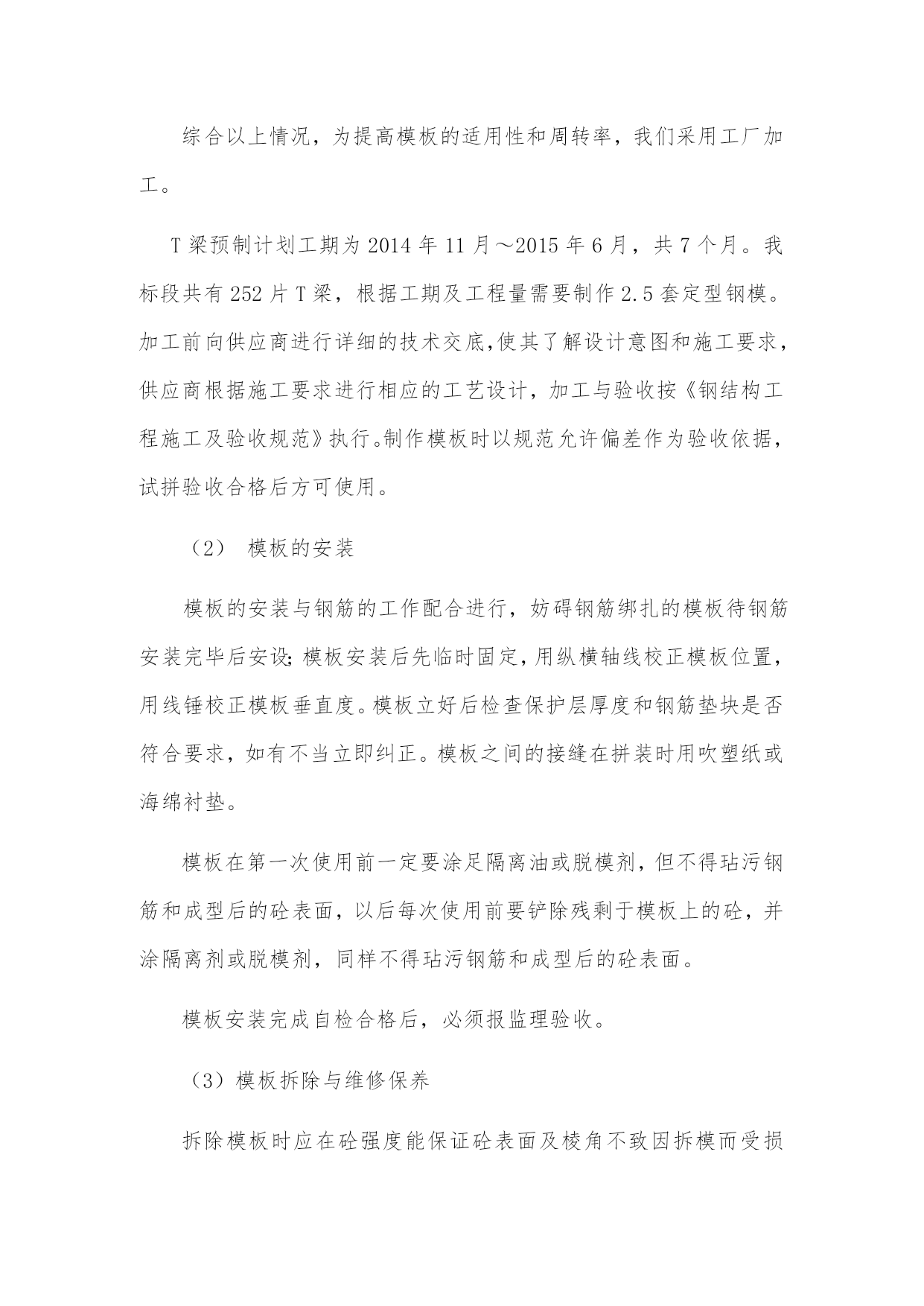

综合以上情况，为提高模板的适用性和周转率，我们采用工厂加工。
T梁预制计划工期为2014年11月～2015年6月，共7个月。我标段共有252片T梁，根据工期及工程量需要制作2.5套定型钢模。加工前向供应商进行详细的技术交底，使其了解设计意图和施工要求，供应商根据施工要求进行相应的工艺设计，加工与验收按《钢结构工程施工及验收规范》执行。制作模板时以规范允许偏差作为验收依据，试拼验收合格后方可使用。
（2）模板的安装
模板的安装与钢筋的工作配合进行，妨碍钢筋绑扎的模板待钢筋安装完毕后安设；模板安装后先临时固定，用纵横轴线校正模板位置，用线锤校正模板垂直度。模板立好后检查保护层厚度和钢筋垫块是否符合要求，如有不当立即纠正。模板之间的接缝在拼装时用吹塑纸或海绵衬垫。
模板在第一次使用前一定要涂足隔离油或脱模剂，但不得玷污钢筋和成型后的砼表面，以后每次使用前要铲除残剩于模板上的砼，并涂隔离剂或脱模剂，同样不得玷污钢筋和成型后的砼表面。
模板安装完成自检合格后，必须报监理验收。
（3）模板拆除与维修保养
拆除模板时应在砼强度能保证砼表面及棱角不致因拆模而受损坏时方可拆除，一般在砼抗压强度达到2.5MPa后方可拆除侧模。模板拆除后，特别要注意对成品砼的保护。
拆模时不允许用猛力敲打或强扭等粗暴的方法进行，拆卸下的模板妥善保存。
对于重复使用的模板，拆下来后及时清除灰浆污垢，维修整理、妥善存放、以利周转使用。堆放时应选在不易被他物碰撞的地方，并加盖防晒防雨材料，以防变形。对不可再使用的材料，则立即清除出场，以满足文明施工要求。
模板拆下后，应仔细检查其平整度与边框损坏情况，一旦出现模板有扭曲不平整及损坏情况时，要对其损坏程度进行评估并作出相应的决定。
2、钢筋加工及安装
（1）钢筋的材质除附质保书外，并按规范规定作现场试验。
（2）当非预应力钢筋与预应力钢束位置相矛盾时，应首先保证预应力钢束位置正确，非预应力钢筋位置作适当调整。
（3）T梁顶部、底部预埋件，做到按图施工，加强复核，防止遗漏。
3、预应力砼浇注前的注意事项及砼浇注前的准备工作
砼采用商品砼，我们对砼厂家提出砼施工质量的具体要求，并贯彻季节性砼施工的质量措施。

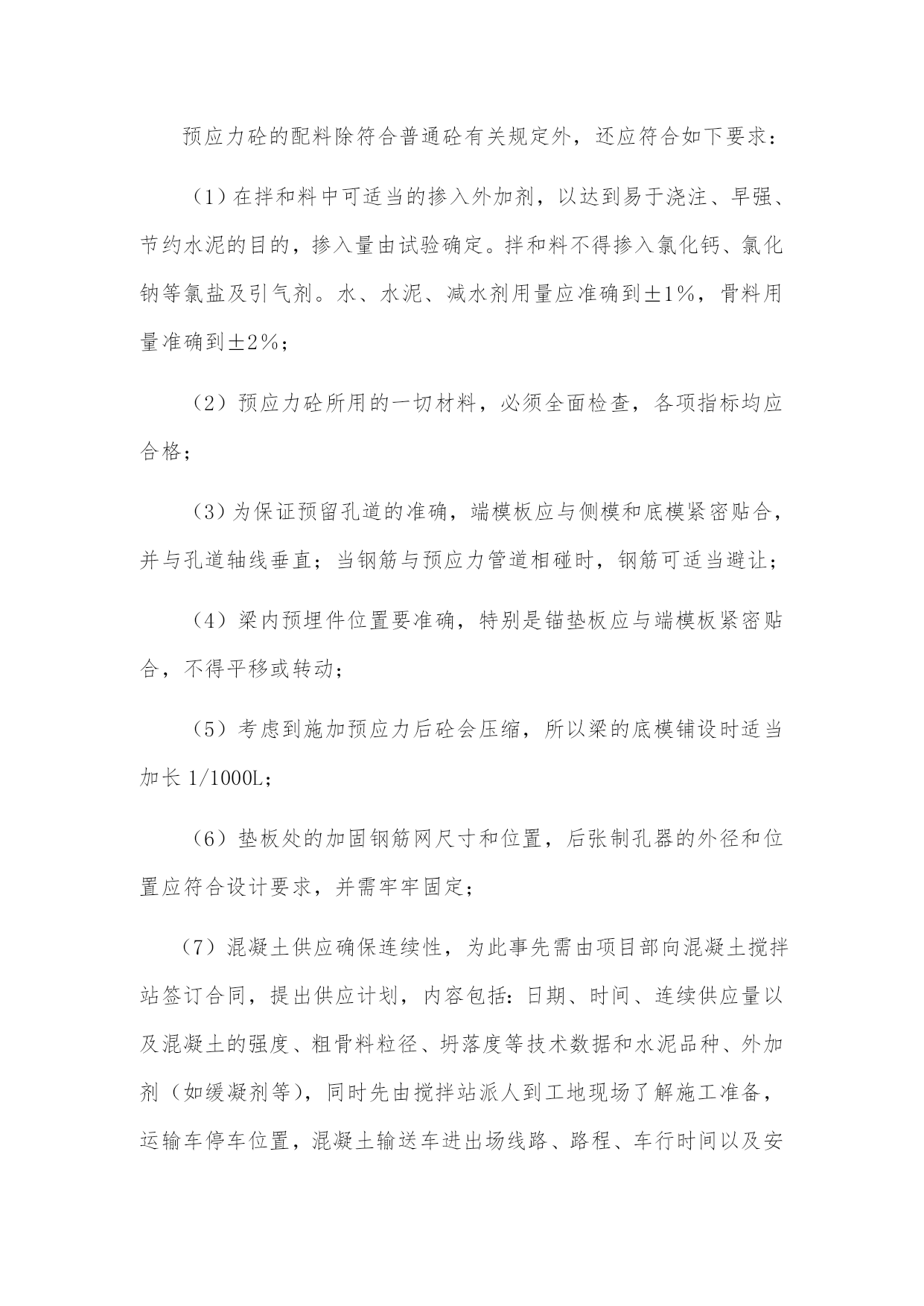

预应力砼的配料除符合普通砼有关规定外，还应符合如下要求：
（1）在拌和料中可适当的掺入外加剂，以达到易于浇注、早强、节约水泥的目的，掺入量由试验确定。拌和料不得掺入氯化钙、氯化钠等氯盐及引气剂。水、水泥、减水剂用量应准确到±1％，骨料用量准确到±2％；
（2）预应力砼所用的一切材料，必须全面检查，各项指标均应合格；
（3）为保证预留孔道的准确，端模板应与侧模和底模紧密贴合，并与孔道轴线垂直；当钢筋与预应力管道相碰时，钢筋可适当避让；
（4）梁内预埋件位置要准确，特别是锚垫板应与端模板紧密贴合，不得平移或转动；
（5）考虑到施加预应力后砼会压缩，所以梁的底模铺设时适当加长1/1000L；
（6）垫板处的加固钢筋网尺寸和位置，后张制孔器的外径和位置应符合设计要求，并需牢牢固定；
（7）混凝土供应确保连续性，为此事先需由项目部向混凝土搅拌站签订合同，提出供应计划，内容包括：日期、时间、连续供应量以及混凝土的强度、粗骨料粒径、坍落度等技术数据和水泥品种、外加剂（如缓凝剂等），同时先由搅拌站派人到工地现场了解施工准备，运输车停车位置，混凝土输送车进出场线路、路程、车行时间以及安排车辆，保证按时供应到位。
（8）商品混凝土的配合比必须符合设计规范要求，并经监理工程师同意后，方可采用。在工地由项目部随车取样，测定混凝土坍落度。制作混凝土抗压试块并及时向搅拌站收回技术资料。
