房建工程砌体工程施工工艺培训课件(附图).ppt

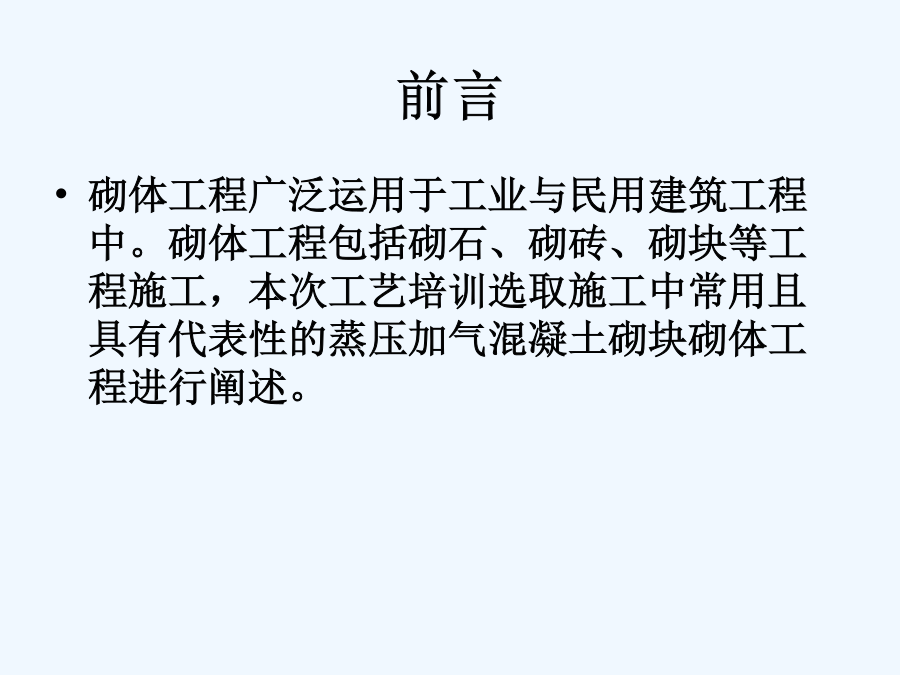

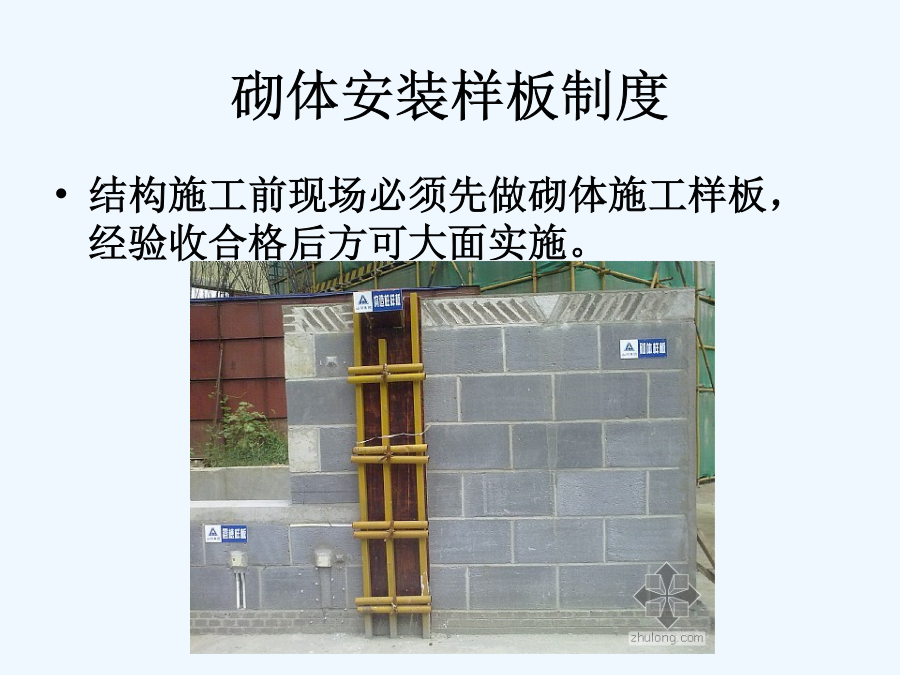

砌体工程施工工艺前言砌体安装样板制度工艺前期准备工作工艺前期准备工作3.设置二次构件集中加工区水泥块预制模板4.砖墙线放样，要求弹出离墙边线300㎜双控线，以便控制抹灰厚度、开间、进深。5.卫生间等有防水要求的墙体需做200高的混凝土导墙；对无防水要求填充墙底部应排砌实心水泥砖不小于200，有效的控制加气混凝土砌块吸水反潮问题。6.班组进场后，前要砌筑样板，样板砌体满足要求后方可大面施工。长度超过5米、宽度超过2.4m的洞口两侧以及长度超过2.5m独立墙体端部的砌体应按要求留设构造柱，墙与构造柱连接预留马牙槎，水平筋锚入柱内。7.班组进场，要对班组进行书面技术交底，并要对班组进行现场技术8.根据砌体排版图设置皮数杆，沿墙高≤500设置2A6.5拉结筋；拉结筋伸入墙体不宜小于1m，端部弯钩为90度。9.工具配备砌筑作业准备砌体工艺流程图操作要点操作要点操作要点操作要点操作要点操作要点操作要点操作要点砌体施工阶段砌体施工阶段砌体施工阶段砌体施工阶段砌体施工阶段砌体施工阶段砌体施工阶段砌体施工阶段砌体施工阶段砌体施工阶段砌体施工阶段砌体施工阶段砌体施工阶段工完场清砌体质量检查、验收检查、验收检查、验收检查、验收检查、验收检查、验收检查、验收检查、验收检查、验收关键工序图片（照片）资料关键工序图片（照片）资料关键工序图片（照片）资料关键工序图片（照片）资料关键工序图片（照片）资料关键工序图片（照片）资料关键工序图片（照片）资料关键工序图片（照片）资料谢谢！
