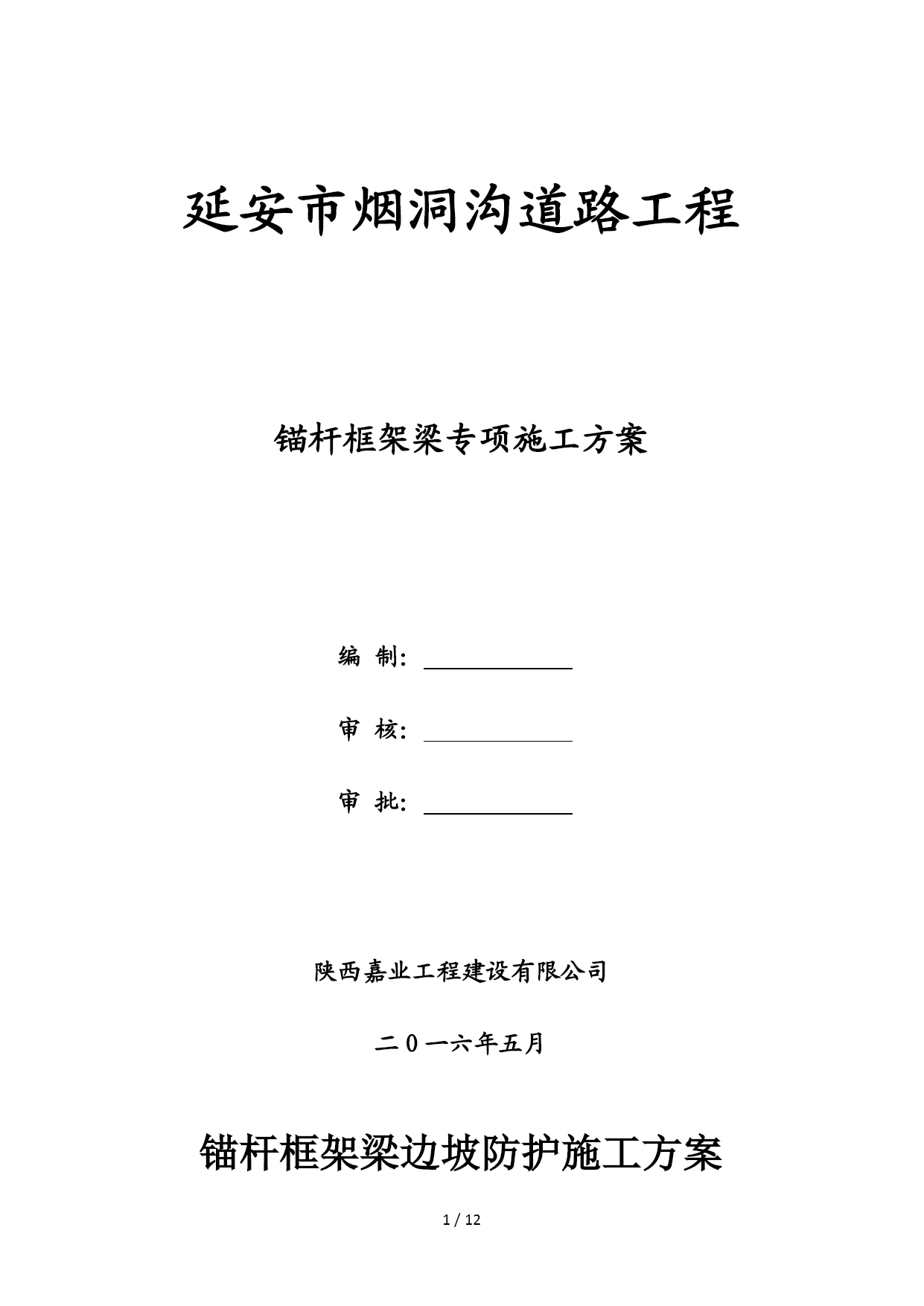

延安市烟洞沟道路工程

锚杆框架梁专项施工方案

编制：
审核：
审批：

陕西嘉业工程建设有限公司
二O一六年五月
锚杆框架梁边坡防护施工方案

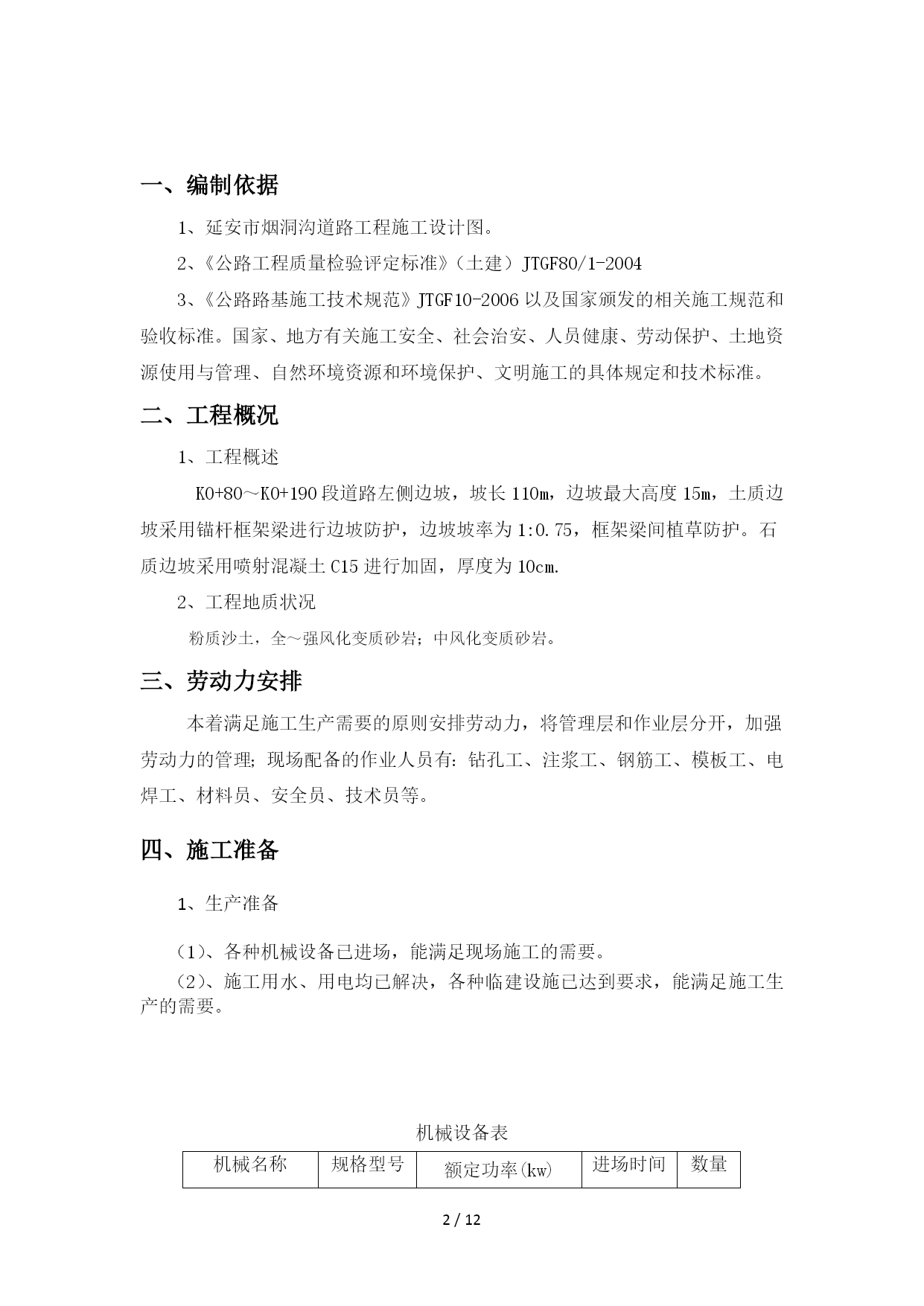

一、编制依据
1、延安市烟洞沟道路工程施工设计图。
2、《公路工程质量检验评定标准》（土建）JTGF80/1-2004
3、《公路路基施工技术规范》JTGF10-2006以及国家颁发的相关施工规范和验收标准。国家、地方有关施工安全、社会治安、人员健康、劳动保护、土地资源使用与管理、自然环境资源和环境保护、文明施工的具体规定和技术标准。
二、工程概况
1、工程概述
K0+80～K0+190段道路左侧边坡，坡长110m，边坡最大高度15m，土质边坡采用锚杆框架梁进行边坡防护，边坡坡率为1:0.75，框架梁间植草防护。石质边坡采用喷射混凝土C15进行加固，厚度为10cm.
2、工程地质状况
粉质沙土，全～强风化变质砂岩；中风化变质砂岩。
三、劳动力安排
本着满足施工生产需要的原则安排劳动力，将管理层和作业层分开，加强劳动力的管理；现场配备的作业人员有：钻孔工、注浆工、钢筋工、模板工、电焊工、材料员、安全员、技术员等。
四、施工准备
1、生产准备
（1）、各种机械设备已进场，能满足现场施工的需要。
（2）、施工用水、用电均已解决，各种临建设施已达到要求，能满足施工生产的需要。

机械设备表

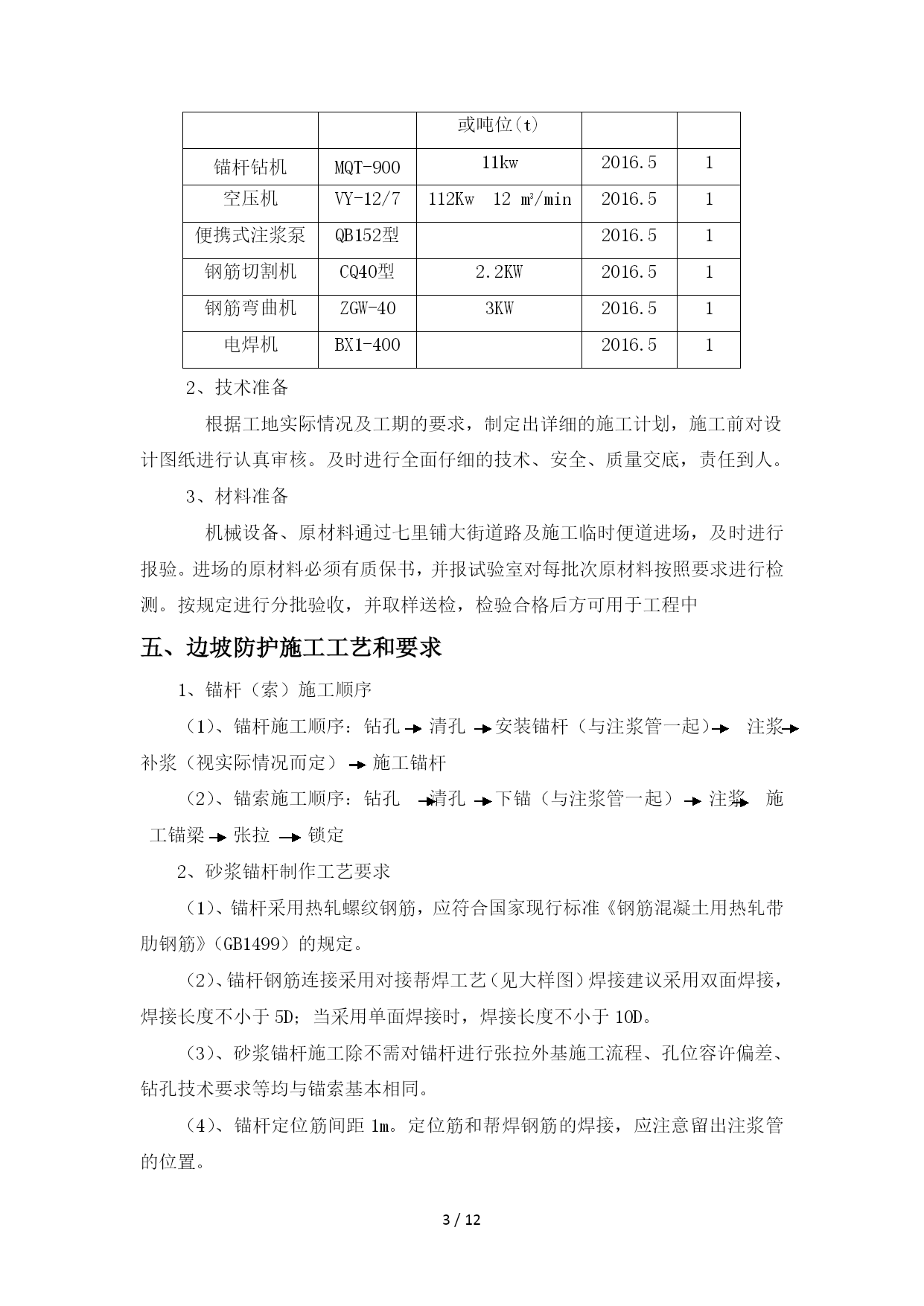

机械名称规格型号额定功率(kw)或吨位(t)进场时间数量锚杆钻机MQT-90011kw2016.51空压机VY-12/7112Kw12m3/min2016.51便携式注浆泵QB152型2016.51钢筋切割机CQ40型2.2KW2016.51钢筋弯曲机ZGW-403KW2016.51电焊机BX1-4002016.512、技术准备
根据工地实际情况及工期的要求，制定出详细的施工计划，施工前对设计图纸进行认真审核。及时进行全面仔细的技术、安全、质量交底，责任到人。
3、材料准备
机械设备、原材料通过七里铺大街道路及施工临时便道进场，及时进行报验。进场的原材料必须有质保书，并报试验室对每批次原材料按照要求进行检测。按规定进行分批验收，并取样送检，检验合格后方可用于工程中
五、边坡防护施工工艺和要求
1、锚杆（索）施工顺序
（1）、锚杆施工顺序：钻孔清孔安装锚杆（与注浆管一起）注浆补浆（视实际情况而定）施工锚杆
（2）、锚索施工顺序：钻孔清孔下锚（与注浆管一起）注浆施工锚梁张拉锁定
2、砂浆锚杆制作工艺要求
（1）、锚杆采用热轧螺纹钢筋，应符合国家现行标准《钢筋混凝土用热轧带肋钢筋》（GB1499）的规定。
（2）、锚杆钢筋连接采用对接帮焊工艺（见大样图）焊接建议采用双面焊接，焊接长度不小于5D；当采用单面焊接时，焊接长度不小于10D。
（3）、砂浆锚杆施工除不需对锚杆进行张拉外基施工流程、孔位容许偏差、钻孔技术要求等均与锚索基本相同。
（4）、锚杆定位筋间距1m。定位筋和帮焊钢筋的焊接，应注意留出注浆管的位置。

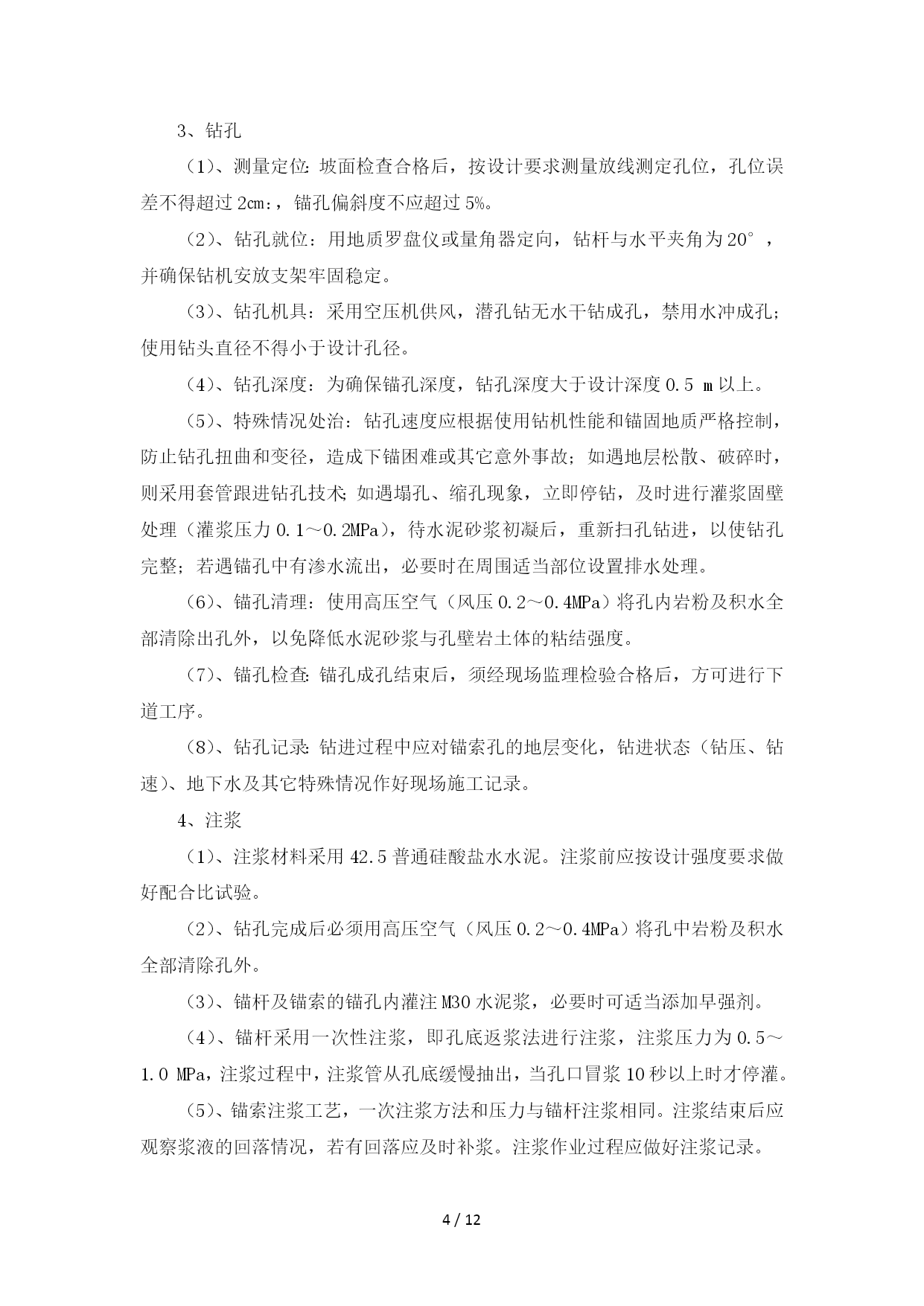

3、钻孔
（1）、测量定位：坡面检查合格后，按设计要求测量放线测定孔位，孔位误差不得超过2㎝：，锚孔偏斜度不应超过5%。
（2）、钻孔就位：用地质罗盘仪或量角器定向，钻杆与水平夹角为20°，并确保钻机安放支架牢固稳定。
（3）、钻孔机具：采用空压机供风，潜孔钻无水干钻成孔，禁用水冲成孔；使用钻头直径不得小于设计孔径。
（4）、钻孔深度：为确保锚孔深度，钻孔深度大于设计深度0.5m以上。
（5）、特殊情况处治：钻孔速度应根据使用钻机性能和锚固地质严格控制，防止钻孔扭曲和变径，造成下锚困难或其它意外事故；如遇地层松散、破碎时，则采用套管跟进钻孔技术；如遇塌孔、缩孔现象，立即停钻，及时进行灌浆固壁处理（灌浆压力0.1～0.2MPa），待水泥砂浆初凝后，重新扫孔钻进，以使钻孔完整；若遇锚孔中有渗水流出，必要时在周围适当部位设置排水处理。
（6）、锚孔清理：使用高压空气（风压0.2～0.4MPa）将孔内岩粉及积水全部清除出孔外，以免降低水泥砂浆与孔壁岩土体的粘结强度。
（7）、锚孔检查：锚孔成孔结束后，须经现场监理检验合格后，方可进行下道工序。
（8）、钻孔记录：钻进过程中应对锚索孔的地层变化，钻进状态（钻压、钻速）、地下水及其它特殊情况作好现场施工记录。
4、注浆
（1）、注浆材料采用42.5普通硅酸盐水水泥。注浆前应按设计强度要求做好配合比试验。
（2）、钻孔完成后必须用高压空气（风压0.2～0.4MPa）将孔中岩粉及积水全部清除孔外。
（3）、锚杆及锚索的锚孔内灌注M30水泥浆，必要时可适当添加早强剂。
（4）、锚杆采用一次性注浆，即孔底返浆法进行注浆，注浆压力为0.5～1.0MPa，注浆过程中，注浆管从孔底缓慢抽出，当孔口冒浆10秒以上时才停灌。
（5）、锚索注浆工
