经济小区绿化、道路及外管网
改造工程

施
工
组
织
设
计

乌兰察布市东华建筑安装有限责任公司

二0一五年七月十二日

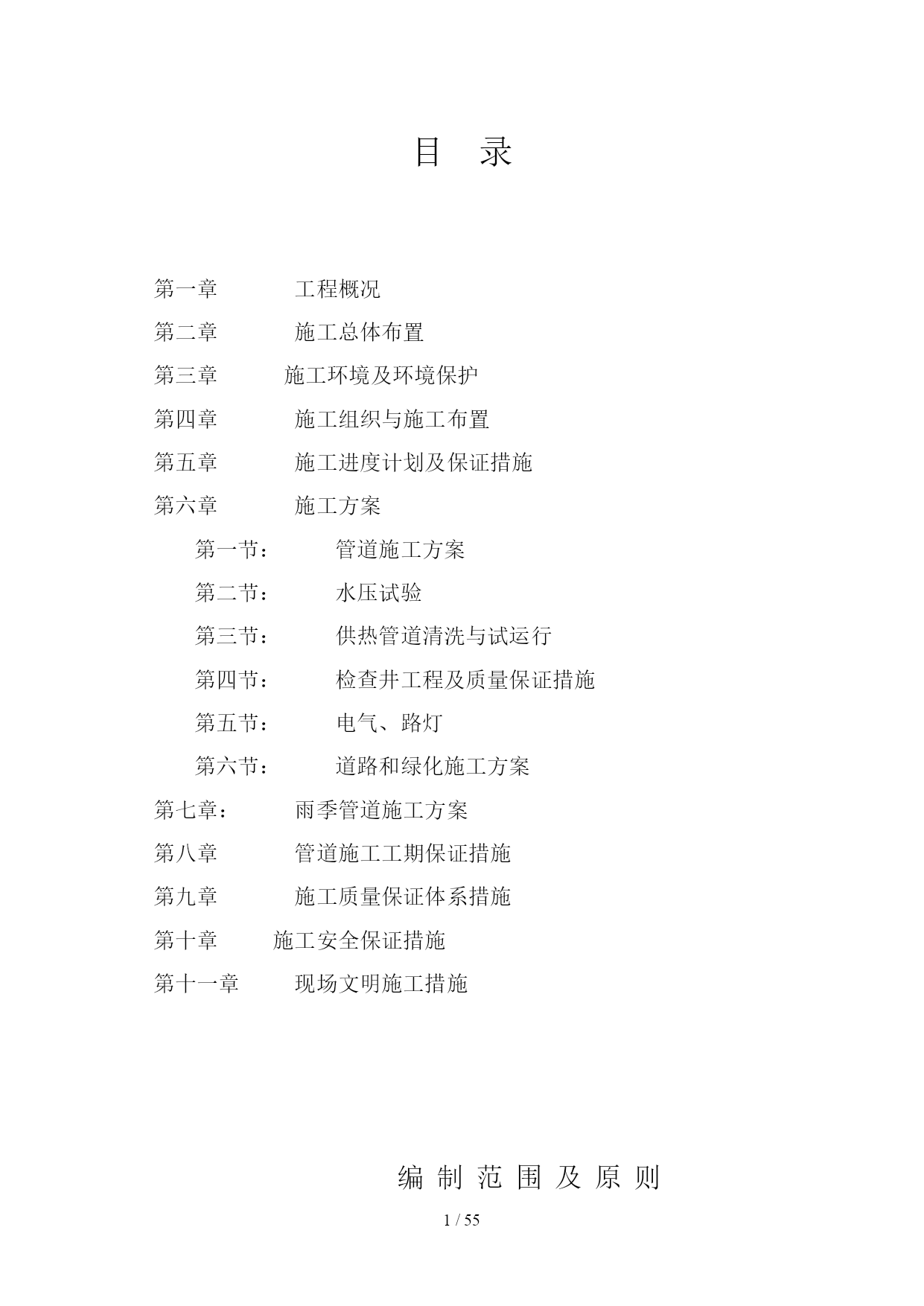

目录

第一章工程概况
第二章施工总体布置
第三章施工环境及环境保护
第四章施工组织与施工布置
第五章施工进度计划及保证措施
第六章施工方案
第一节：管道施工方案
第二节：水压试验
第三节：供热管道清洗与试运行
第四节：检查井工程及质量保证措施
第五节：电气、路灯
第六节：道路和绿化施工方案
第七章：雨季管道施工方案
第八章管道施工工期保证措施
第九章施工质量保证体系措施
第十章施工安全保证措施
第十一章现场文明施工措施

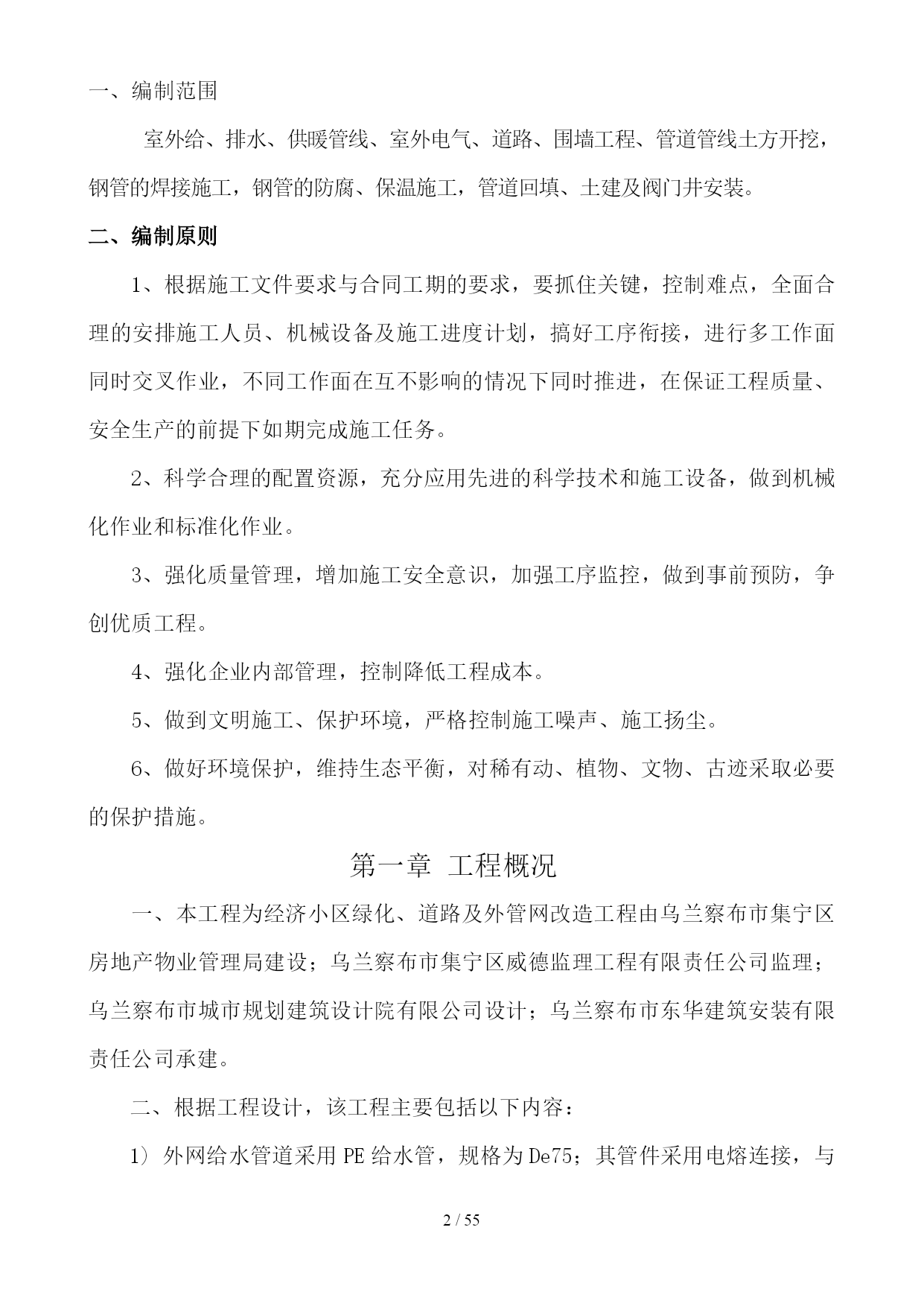

编制范围及原则
一、编制范围
室外给、排水、供暖管线、室外电气、道路、围墙工程、管道管线土方开挖，钢管的焊接施工，钢管的防腐、保温施工，管道回填、土建及阀门井安装。
二、编制原则
1、根据施工文件要求与合同工期的要求，要抓住关键，控制难点，全面合理的安排施工人员、机械设备及施工进度计划，搞好工序衔接，进行多工作面同时交叉作业，不同工作面在互不影响的情况下同时推进，在保证工程质量、安全生产的前提下如期完成施工任务。
2、科学合理的配置资源，充分应用先进的科学技术和施工设备，做到机械化作业和标准化作业。
3、强化质量管理，增加施工安全意识，加强工序监控，做到事前预防，争创优质工程。
4、强化企业内部管理，控制降低工程成本。
5、做到文明施工、保护环境，严格控制施工噪声、施工扬尘。
6、做好环境保护，维持生态平衡，对稀有动、植物、文物、古迹采取必要的保护措施。
工程概况
一、本工程为经济小区绿化、道路及外管网改造工程由乌兰察布市集宁区房地产物业管理局建设；乌兰察布市集宁区威德监理工程有限责任公司监理；乌兰察布市城市规划建筑设计院有限公司设计；乌兰察布市东华建筑安装有限责任公司承建。
二、根据工程设计，该工程主要包括以下内容：

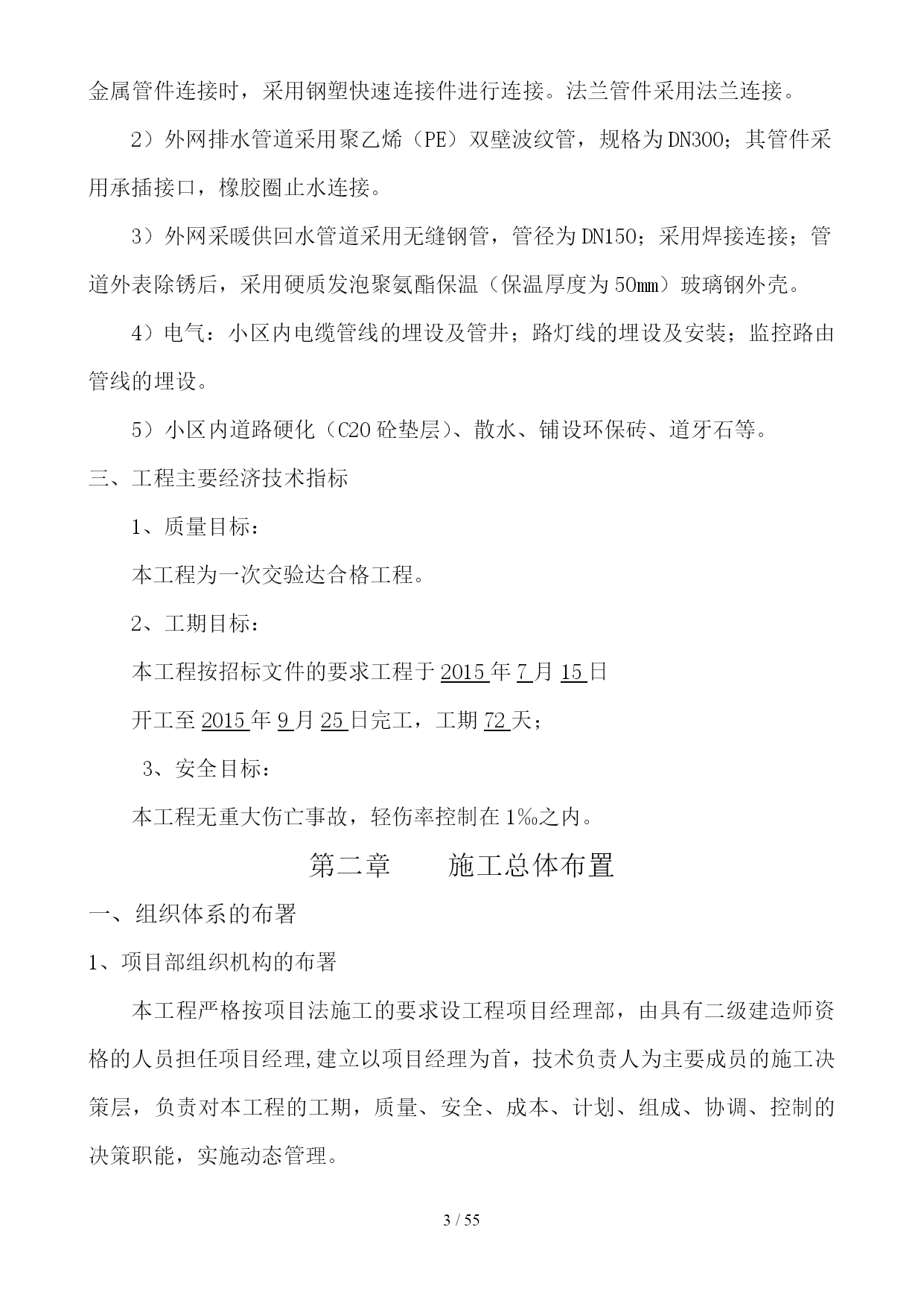

1)外网给水管道采用PE给水管，规格为De75；其管件采用电熔连接，与金属管件连接时，采用钢塑快速连接件进行连接。法兰管件采用法兰连接。
2）外网排水管道采用聚乙烯（PE）双壁波纹管，规格为DN300；其管件采用承插接口，橡胶圈止水连接。
3）外网采暖供回水管道采用无缝钢管，管径为DN150；采用焊接连接；管道外表除锈后，采用硬质发泡聚氨酯保温（保温厚度为50mm）玻璃钢外壳。
4）电气：小区内电缆管线的埋设及管井；路灯线的埋设及安装；监控路由管线的埋设。
5）小区内道路硬化（C20砼垫层）、散水、铺设环保砖、道牙石等。
三、工程主要经济技术指标
1、质量目标：
本工程为一次交验达合格工程。
2、工期目标：
本工程按招标文件的要求工程于2015年7月15日
开工至2015年9月25日完工，工期72天；
3、安全目标：
本工程无重大伤亡事故，轻伤率控制在1‰之内。
第二章施工总体布置
一、组织体系的布署
1、项目部组织机构的布署
本工程严格按项目法施工的要求设工程项目经理部，由具有二级建造师资格的人员担任项目经理,建立以项目经理为首，技术负责人为主要成员的施工决策层，负责对本工程的工期，质量、安全、成本、计划、组成、协调、控制的决策职能，实施动态管理。
2、项目部组织机构的布署：
公司根据该工程特点成立项目部，具体人员组成如下：
姓名职称项目经理杜世杰工程师施工员工程师质检员工程师安全员工程师材料员工程师资料员工程师机管员工程师3、主要施工机械设备表
名称
序号机械设备型号单位数量备注1反铲式挖掘机PC220台12装载机ZL-30台13轧道机20T台14污水泵35H台35水准仪S3台26直流焊机AX-320台57逆变直流焊机ZX7-500台58角向磨光机¤400台510管道切割机NSC150台111圆管切割机¤400台212气焊，气割台513砂桨搅拌机250L台222经纬仪台2第三章施工环境及环境保护
一、施工条件
1、施工交通服务设施：本工程位于住宅小区内，交通相对便利。
2、供电：经现场实际情况，施工现场附近有电源，施工用电不存在任何问题,可以顺利进行施工。
3、工程材料：各种材料均可就近采购，并且能满足工程施工使用要求。
块石料厂家送货到现场；砼为商品砼。
二、施工环境保护
1、环境保护
在施工临时设施的规划时，对临时设施的选址、建设等进行严格的环境影响评估，并采取有效的环境保护措施，避免造成环境破坏；在工程施工期间，对噪声、振动、废水、废气和固体废弃物进行全面控制，对运输作业机械设备进行严格的管理与控制，切实做好施工区域的环境保护工作。
明确施工范围内各施工阶段应遵循的环保法律、法规和标准要求。制订培训计划，建立培训、考核程序，定期对直接参与环境管理的人员进行环境保护专业知识培训，对各层次工作人员进行必要的环境
