FBCDZ对旋轴流式风机施工安装安全技术措施

中煤五公司第一工程处

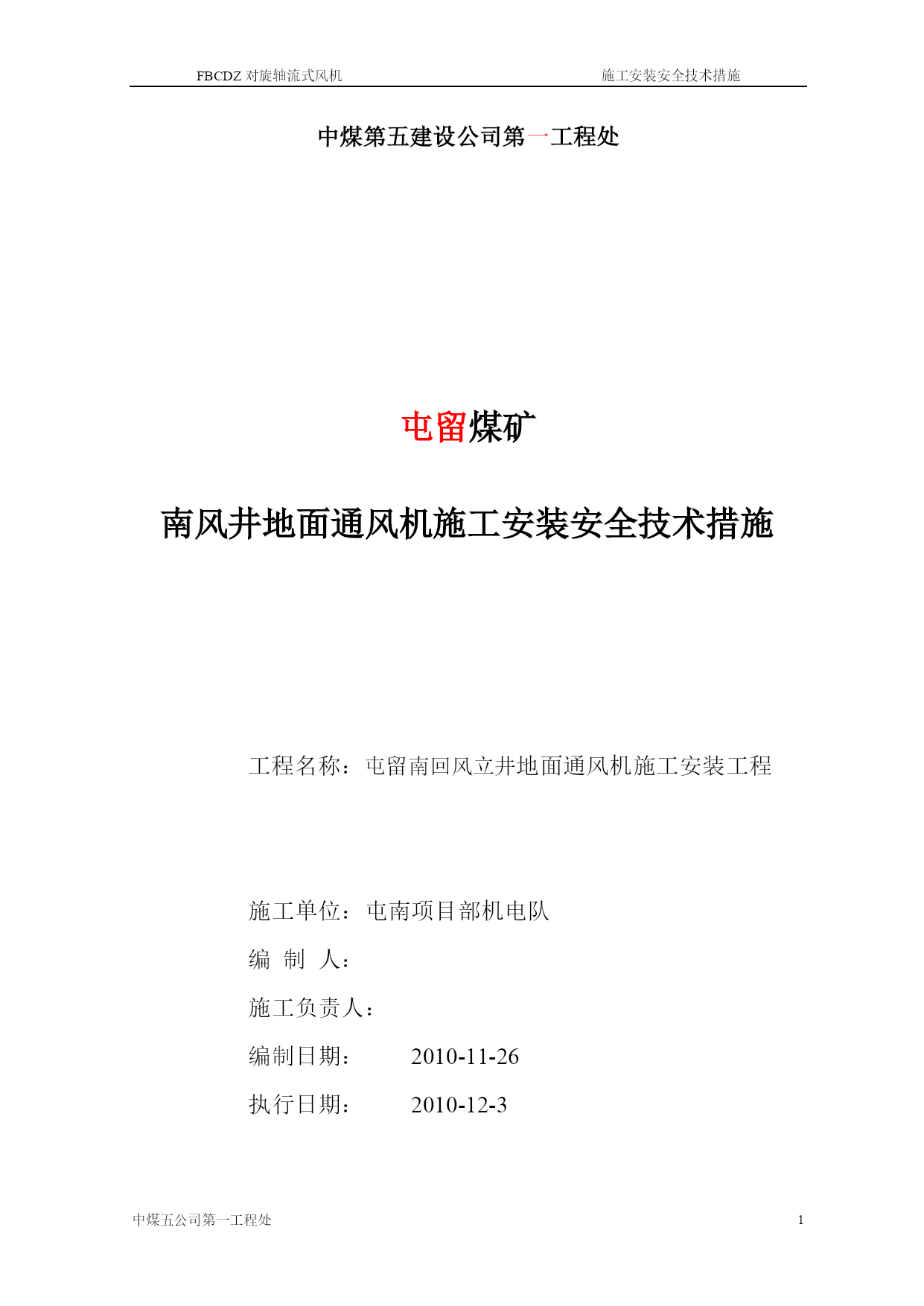

中煤第五建设公司第一工程处

屯留煤矿

南风井地面通风机施工安装安全技术措施

工程名称：屯留南回风立井地面通风机施工安装工程

施工单位：屯南项目部机电队
编制人：
施工负责人：
编制日期：2010-11-26
执行日期：2010-12-3

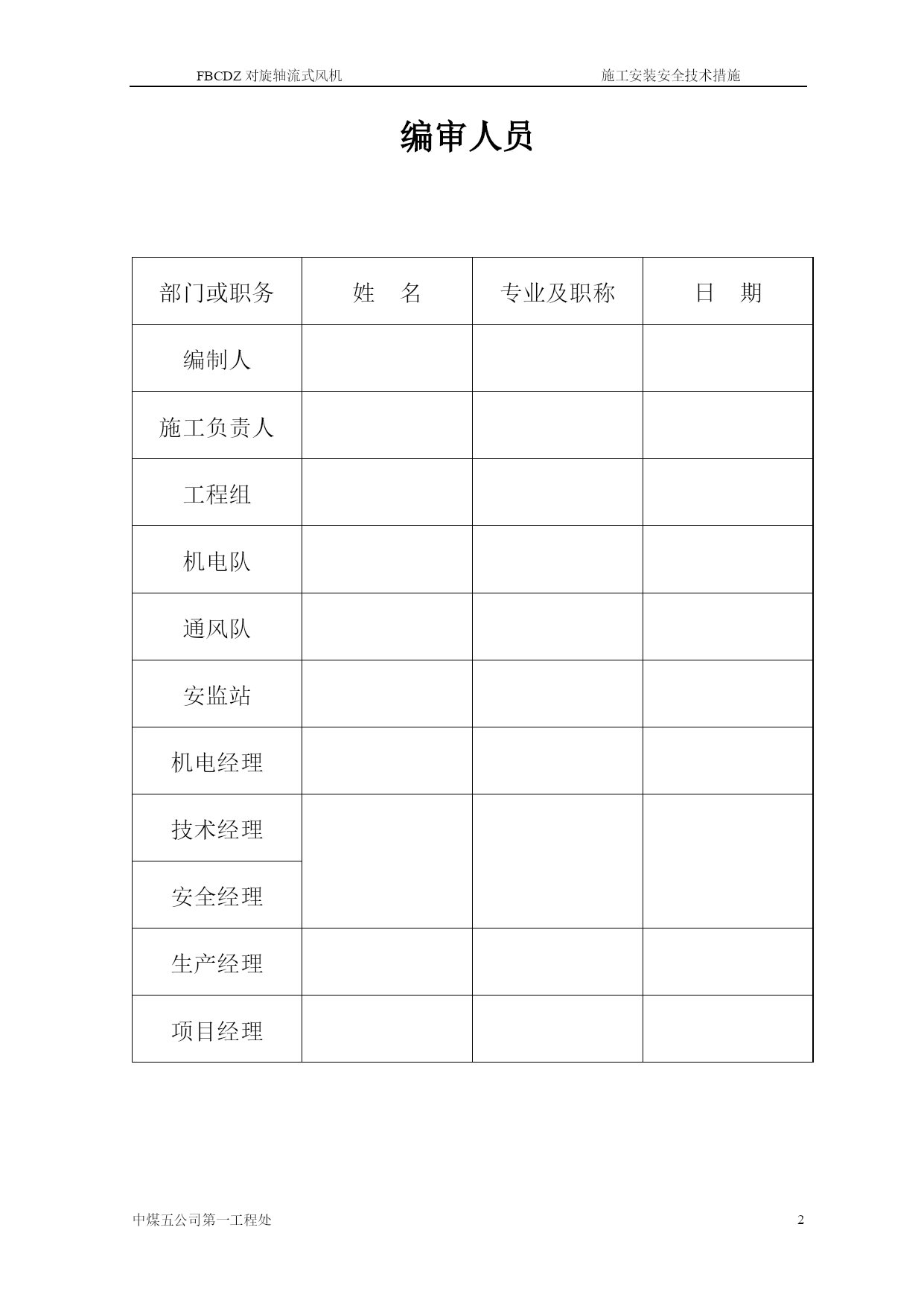

编审人员

部门或职务姓名专业及职称日期编制人施工负责人工程组机电队通风队安监站机电经理技术经理安全经理生产经理项目经理

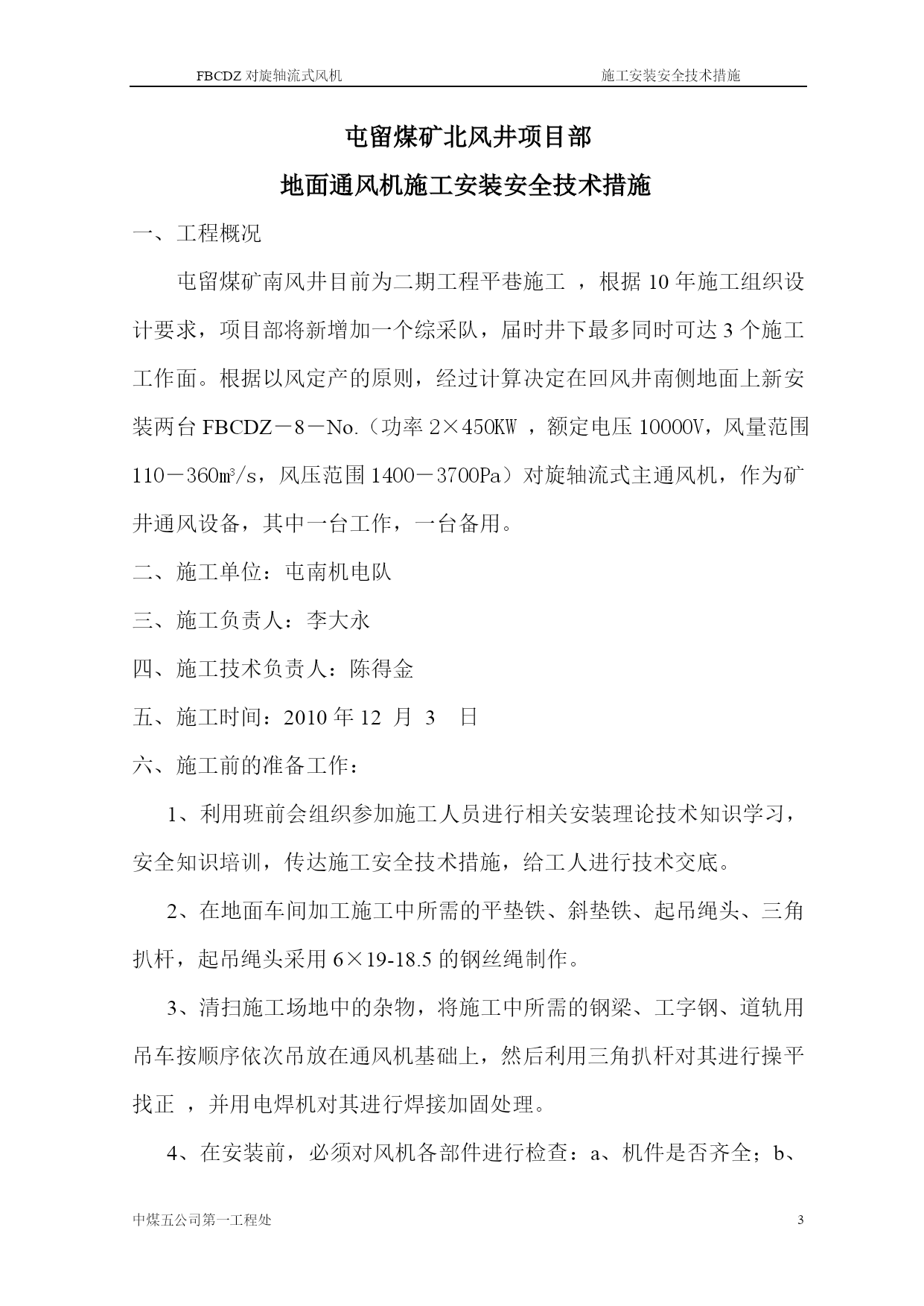

屯留煤矿北风井项目部
地面通风机施工安装安全技术措施
一、工程概况
屯留煤矿南风井目前为二期工程平巷施工，根据10年施工组织设计要求，项目部将新增加一个综采队，届时井下最多同时可达3个施工工作面。根据以风定产的原则，经过计算决定在回风井南侧地面上新安装两台FBCDZ－8－No.（功率2×450KW，额定电压10000V，风量范围110－360m3/s，风压范围1400－3700Pa）对旋轴流式主通风机，作为矿井通风设备，其中一台工作，一台备用。
二、施工单位：屯南机电队
三、施工负责人：李大永
四、施工技术负责人：陈得金
五、施工时间：2010年12月3日
六、施工前的准备工作：
1、利用班前会组织参加施工人员进行相关安装理论技术知识学习，安全知识培训，传达施工安全技术措施，给工人进行技术交底。
2、在地面车间加工施工中所需的平垫铁、斜垫铁、起吊绳头、三角扒杆，起吊绳头采用6×19-18.5的钢丝绳制作。
3、清扫施工场地中的杂物，将施工中所需的钢梁、工字钢、道轨用吊车按顺序依次吊放在通风机基础上，然后利用三角扒杆对其进行操平找正，并用电焊机对其进行焊接加固处理。

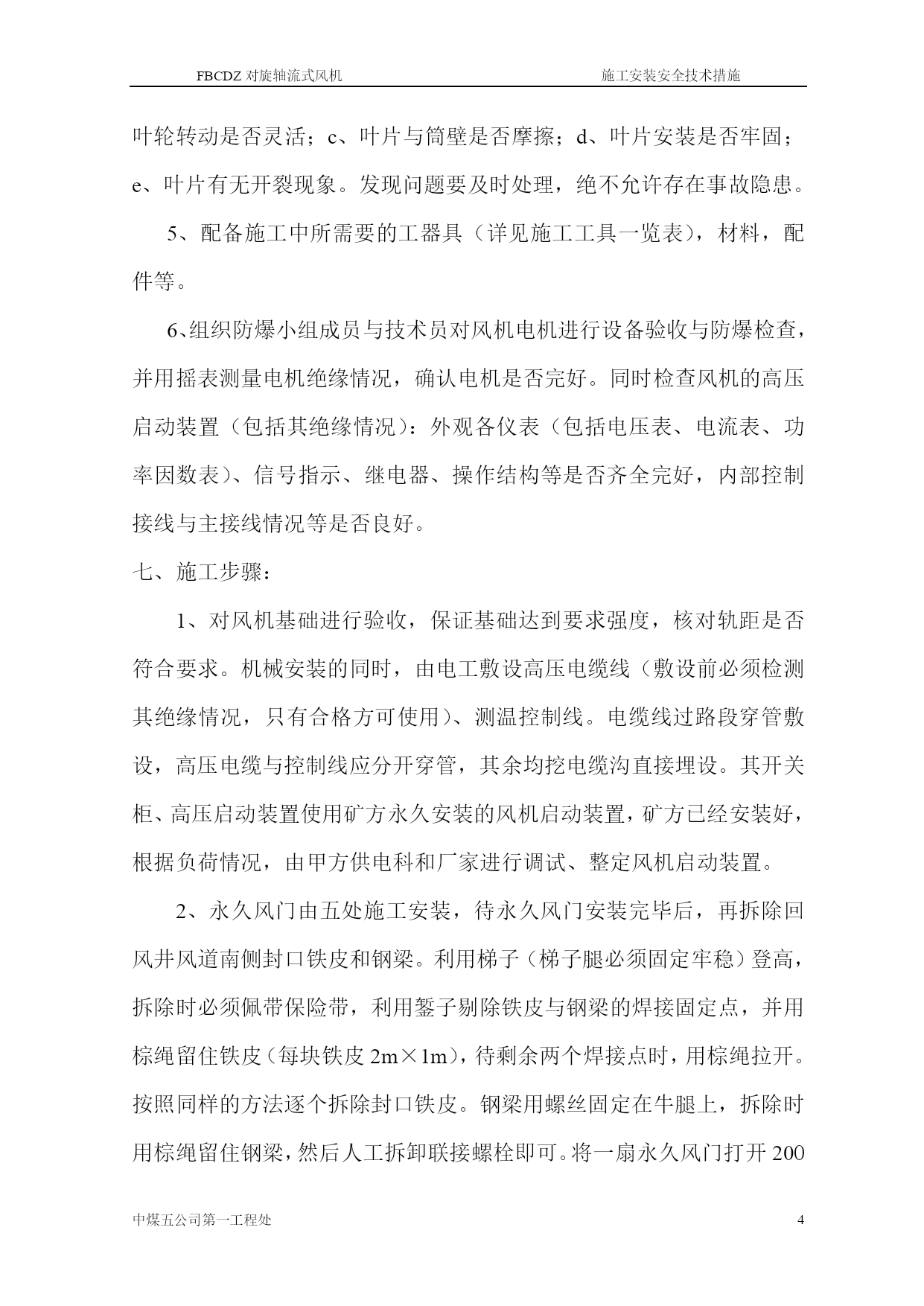

4、在安装前，必须对风机各部件进行检查：a、机件是否齐全；b、叶轮转动是否灵活；c、叶片与筒壁是否摩擦；d、叶片安装是否牢固；e、叶片有无开裂现象。发现问题要及时处理，绝不允许存在事故隐患。
5、配备施工中所需要的工器具（详见施工工具一览表），材料，配件等。
6、组织防爆小组成员与技术员对风机电机进行设备验收与防爆检查，并用摇表测量电机绝缘情况，确认电机是否完好。同时检查风机的高压启动装置（包括其绝缘情况）：外观各仪表（包括电压表、电流表、功率因数表）、信号指示、继电器、操作结构等是否齐全完好，内部控制接线与主接线情况等是否良好。
七、施工步骤：
1、对风机基础进行验收，保证基础达到要求强度，核对轨距是否符合要求。机械安装的同时，由电工敷设高压电缆线（敷设前必须检测其绝缘情况，只有合格方可使用）、测温控制线。电缆线过路段穿管敷设，高压电缆与控制线应分开穿管，其余均挖电缆沟直接埋设。其开关柜、高压启动装置使用矿方永久安装的风机启动装置，矿方已经安装好，根据负荷情况，由甲方供电科和厂家进行调试、整定风机启动装置。

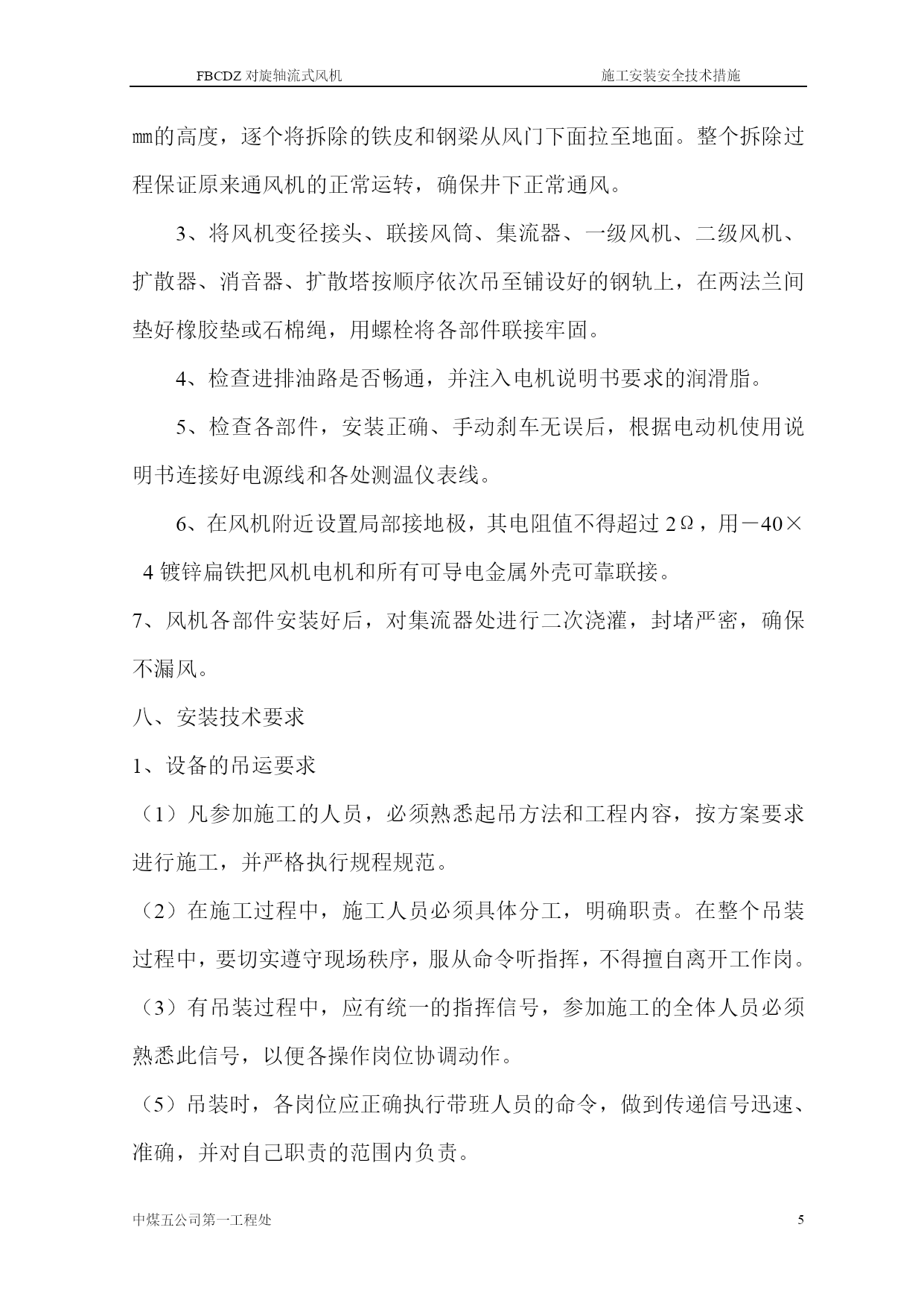

2、永久风门由五处施工安装，待永久风门安装完毕后，再拆除回风井风道南侧封口铁皮和钢梁。利用梯子（梯子腿必须固定牢稳）登高，拆除时必须佩带保险带，利用錾子剔除铁皮与钢梁的焊接固定点，并用棕绳留住铁皮（每块铁皮2m×1m），待剩余两个焊接点时，用棕绳拉开。按照同样的方法逐个拆除封口铁皮。钢梁用螺丝固定在牛腿上，拆除时用棕绳留住钢梁，然后人工拆卸联接螺栓即可。将一扇永久风门打开200㎜的高度，逐个将拆除的铁皮和钢梁从风门下面拉至地面。整个拆除过程保证原来通风机的正常运转，确保井下正常通风。
3、将风机变径接头、联接风筒、集流器、一级风机、二级风机、扩散器、消音器、扩散塔按顺序依次吊至铺设好的钢轨上，在两法兰间垫好橡胶垫或石棉绳，用螺栓将各部件联接牢固。
4、检查进排油路是否畅通，并注入电机说明书要求的润滑脂。
5、检查各部件，安装正确、手动刹车无误后，根据电动机使用说明书连接好电源线和各处测温仪表线。
6、在风机附近设置局部接地极，其电阻值不得超过2Ω，用－40×4镀锌扁铁把风机电机和所有可导电金属外壳可靠联接。
7、风机各部件安装好后，对集流器处进行二次浇灌，封堵严密，确保不漏风。
八、安装技术要求
1、设备的吊运要求
（1）凡参加施工的人员，必须熟悉起吊方法和工程内容，按方案要求进行施工，并严格执行规程规范。
（2）在施工过程中，施工人员必须具体分工，明确职责。在整个吊装过程中，要切实遵守现场秩序，服从命令听指挥，不得擅自离开工作岗。
（3）有吊装过程中，应有统一的指挥信号，参加施工的全体人员必须熟悉此信号，以便各操作岗位协调动作。
（5）吊装时，各岗位应正确执行带班人员的命令，做到传递信号迅速、准确，并对自己职责的范围内负责。
（6）整个施工过程中要做好现场的清理，清除障碍物，以利操作。
（7）吊装钢丝绳选型
起吊设备时钢丝绳的安全系数不小于6，钢丝绳双股并用。
安全系数（m）=钢丝绳钢丝破断拉力和（
