XX广场三期办公楼地下四道支撑
爆破拆除工程

施工组织设计

上海xx爆破技术工程联合有限公司
二OOx年x月十七号

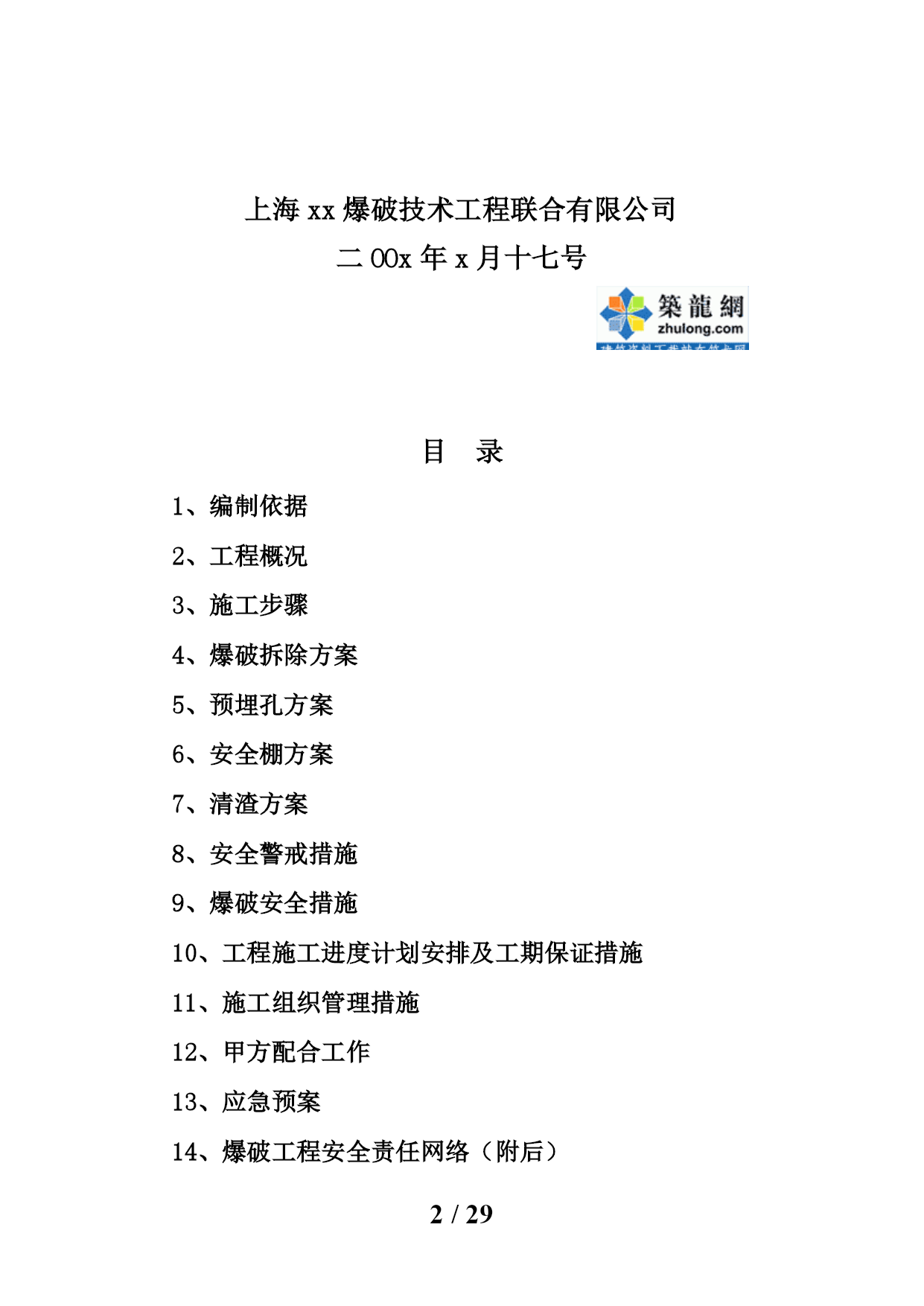

目录

1、编制依据
2、工程概况
3、施工步骤
4、爆破拆除方案
5、预埋孔方案
6、安全棚方案
7、清渣方案
8、安全警戒措施
9、爆破安全措施
10、工程施工进度计划安排及工期保证措施
11、施工组织管理措施
12、甲方配合工作
13、应急预案
14、爆破工程安全责任网络（附后）
15、爆破工程审批、施工程序（附后）
附图
（1）布孔示意图
（2）防护棚搭设示意图
（3）爆区周围环境及警戒示意图

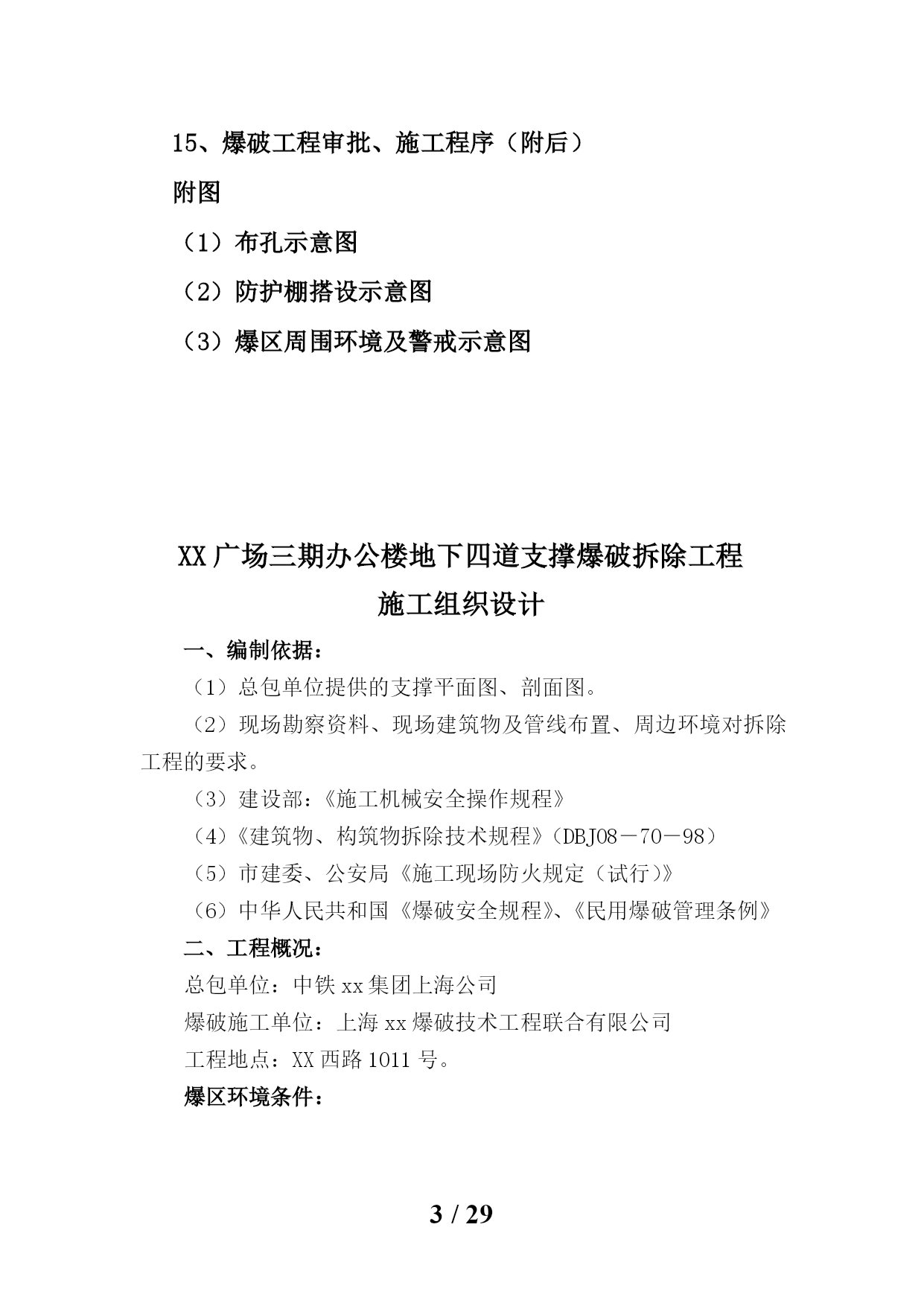

XX广场三期办公楼地下四道支撑爆破拆除工程
施工组织设计
一、编制依据：
（1）总包单位提供的支撑平面图、剖面图。
（2）现场勘察资料、现场建筑物及管线布置、周边环境对拆除工程的要求。
（3）建设部：《施工机械安全操作规程》
（4）《建筑物、构筑物拆除技术规程》（DBJ08－70－98）
（5）市建委、公安局《施工现场防火规定（试行）》
（6）中华人民共和国《爆破安全规程》、《民用爆破管理条例》
二、工程概况：
总包单位：中铁xx集团上海公司
爆破施工单位：上海xx爆破技术工程联合有限公司
工程地点：XX西路1011号。
爆区环境条件：

图1爆区环境图
爆区环境比较复杂，基坑北面靠近虹桥银座；基坑东面靠近XX元一新苑；基坑南面靠近XX广场；基坑西面靠近XX西路，距内环高架下桥墩约20米。基坑距外围建筑物的距离不小于10米。
爆区基坑情况：
本工程基坑面积约10660m2，基坑围护采用钻孔灌注桩+支撑形式。
基坑深度范围内竖向布置4道水平钢筋混凝土支撑，第一道至第四道支撑的支撑中心标高分别为：-1.00、-5.20、-10.00、-14.20，支撑砼标号C30。
第一道至第四道钢筋砼支撑尺寸汇总表如下：
表一：
支撑中心标高围囹
（宽B×高H）主支撑（宽B×高H）联系撑、琵琶撑
（宽B×高H）爆破量
(m3)(对撑)(角撑,边桁架）第一道支撑
(-1.00)不炸1000×8001000×800700×7002633栈桥面板4455m2第二道支撑
(-5.20)1200×9001400×8001100×800800×7002166第三道支撑
(-10.00)1400×9001700×8001400×800800×7002596第四道支撑
(-14.20)1300×9001500×8001200×800800×7002321合计=SUM(ABOVE)9716

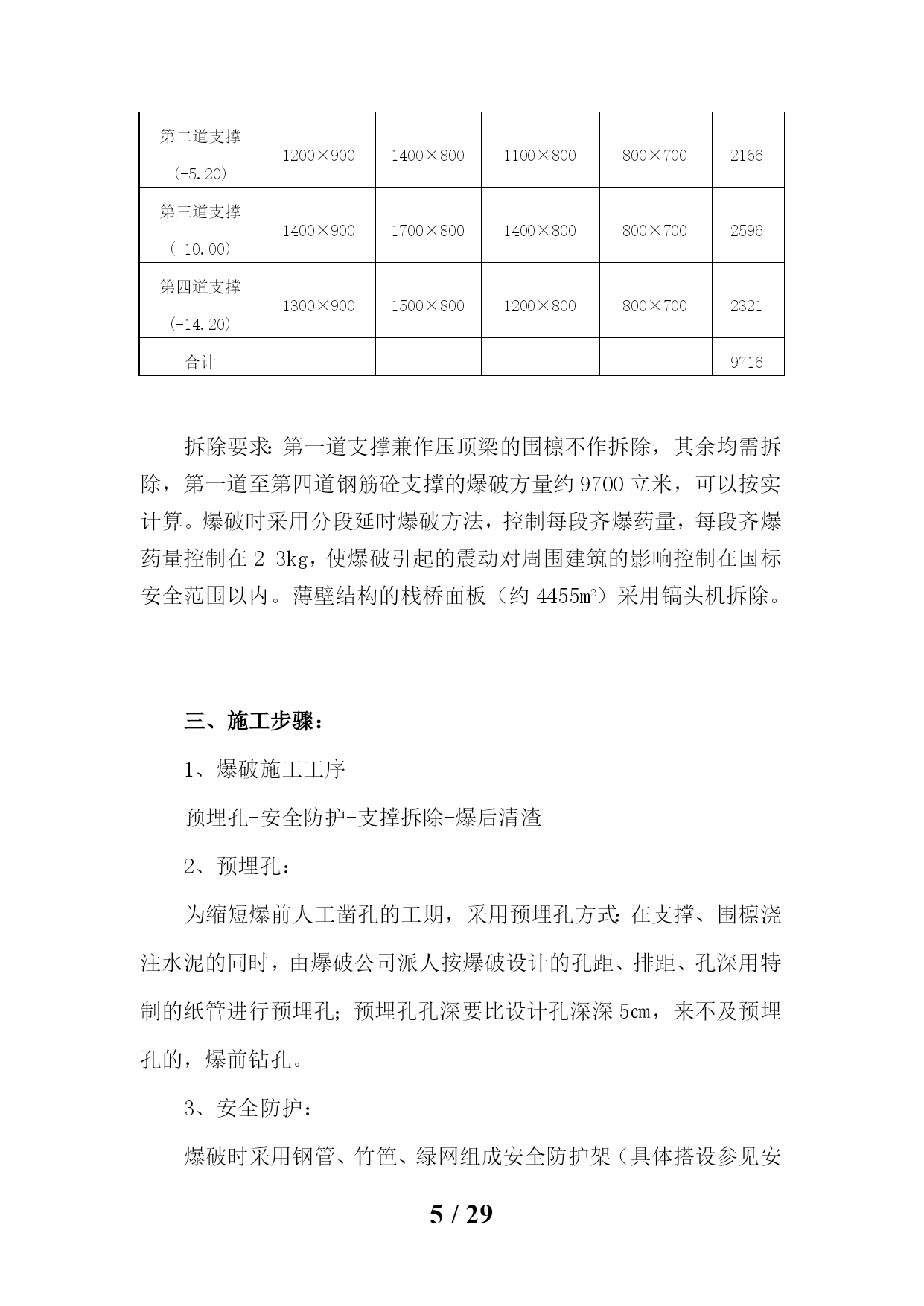

拆除要求：第一道支撑兼作压顶梁的围檩不作拆除，其余均需拆除，第一道至第四道钢筋砼支撑的爆破方量约9700立米，可以按实计算。爆破时采用分段延时爆破方法，控制每段齐爆药量，每段齐爆药量控制在2-3kg，使爆破引起的震动对周围建筑的影响控制在国标安全范围以内。薄壁结构的栈桥面板（约4455m2）采用镐头机拆除。

三、施工步骤：
1、爆破施工工序
预埋孔-安全防护-支撑拆除-爆后清渣
2、预埋孔：
为缩短爆前人工凿孔的工期，采用预埋孔方式：在支撑、围檩浇注水泥的同时，由爆破公司派人按爆破设计的孔距、排距、孔深用特制的纸管进行预埋孔；预埋孔孔深要比设计孔深深5㎝，来不及预埋孔的，爆前钻孔。
3、安全防护：
爆破时采用钢管、竹笆、绿网组成安全防护架（具体搭设参见安全防护示意图），确保爆破的安全。
4、支撑拆除：
爆破拆除：由于已预埋孔，为保证爆破效果，爆前需对预埋孔进行检查、补孔，使其达到设计要求。搭好防护架后，装药、覆盖，并采用孔内孔外分段延时方式进行起爆。
5、爆后清渣：
每次爆破后由爆破员及时全面检查，若有哑炮及时排除；在爆破员的监督下进行气割；对有哑炮未爆部分或爆破不彻底的部分用人工剔除砼渣；做到砼渣全部脱筋，砼渣块粒径小于20cm；将钢筋、砼渣分类归堆，用塔吊或汽车吊将其吊出基坑外运。
6、爆破区块段落划分：
根据甲方施工情况对爆破区块进行段落划分，每道支撑可分别爆破3次(参见图2)，每次爆破方量可安排700方左右，每天可爆破1次。

图2每道支撑爆破分区计划示意图（爆破3次计划）
注：具体的爆破区域划分可根据甲方要求来调整。
7、支撑拆除总体规划
（1）拆撑范围及顺序：第四道支撑至第一道支撑。
（2）拆撑前准备工作：完成预埋孔及爆前清孔、验孔工作。
（3）爆破前提条件：每一区段爆破必须以下部位的底板或楼层板换撑完成为前提。
（4）爆破前防护条件：每一区块内爆破前必须完成爆破区域防护棚的搭设，并经专人检查验收，确保爆破安全。
（5）栈桥区域拆除：栈桥面板采用镐头机拆除，面板下支撑仍采用爆破方式。
（6）爆后清渣：首先由爆破员负责检查排除哑炮，爆破不彻底部分人工用风镐剔除，爆破后
