（十）、施工总平面图

为了确保本工程的施工质量及施工工期按合同要求圆满完成，确保现场办公，实现现场指挥，及时处理各种问题，动态控制施工质量及工期，为此，需要设置现场办公、设备、材料存储、供电、供水、卫生、生活等设施，选择合适可用的地方，设立项目经理部。进场前与业主、监理、总承包单位项目部共同协商解决，并力争在施工队伍进场施工前将临时设施办好，提高工作效率。（详见附表五：施工总平面图）
（一）编制原则：
实现施工现场有组织有计划地进行文明施工，使施工现场秩序井然，施工顺利进行，保证进度，提高效率。
施工总平面布置须做到满足安全防火、劳动保护的要求。
在满足施工要求的前提下进行各个施工区域的划分和场地的确定，尽量避免专业工种及相邻标段之间的作业干扰。
充分利用各种现有建筑物、构筑物和原有设施，降低临时设施建设费用。
尽量减少施工占地，使平面布置紧凑合理。
（二）编制依据：
1、现场实际情况。
2、设计图纸与施工内容。
3、本工程的特点与难点。
（三）编制说明：
仓库布置：仓库放置在交通便利的大门口附近，有利于材料存放与运出；
2、工人生活区放置在相对僻静区域，给工人提供安静的休息环境；供电室放置在加工车间等用电密集区域，消防室放置在人口流动相对多的区域，以方便满足使用。
3、总平面管理：
总平面管理是针对整个施工现场而进行的管理，其最终要求是：严格按照各施工阶段的施工平面图的规划和管理，具体表现在：
（1）供电、给水、排水等系统的设置严格遵循平面图的布置。
（2）所有的材料堆场、小型机械的布设均按平面要求布置，如有调整有书面通知。
（3）在做好总平面管理工作的同时，经常检查执行情况，坚持合理的施工顺序，不打乱仗，力求均衡生产。
（四）安全保护措施与出入口管理：
1、工程作业安全：
在工程施工中应配备对有害气体的监测、报警装置和安全防护用具（如防爆灯、防毒面具、报警器等）。一旦发现毒气，应立即停止作业并疏敬散人员。同时立即把情况向监理工程师报告。经过慎重处理确认不存在危险时，应该得到监理工程师书面指示同意后方能复工。
2、防火：

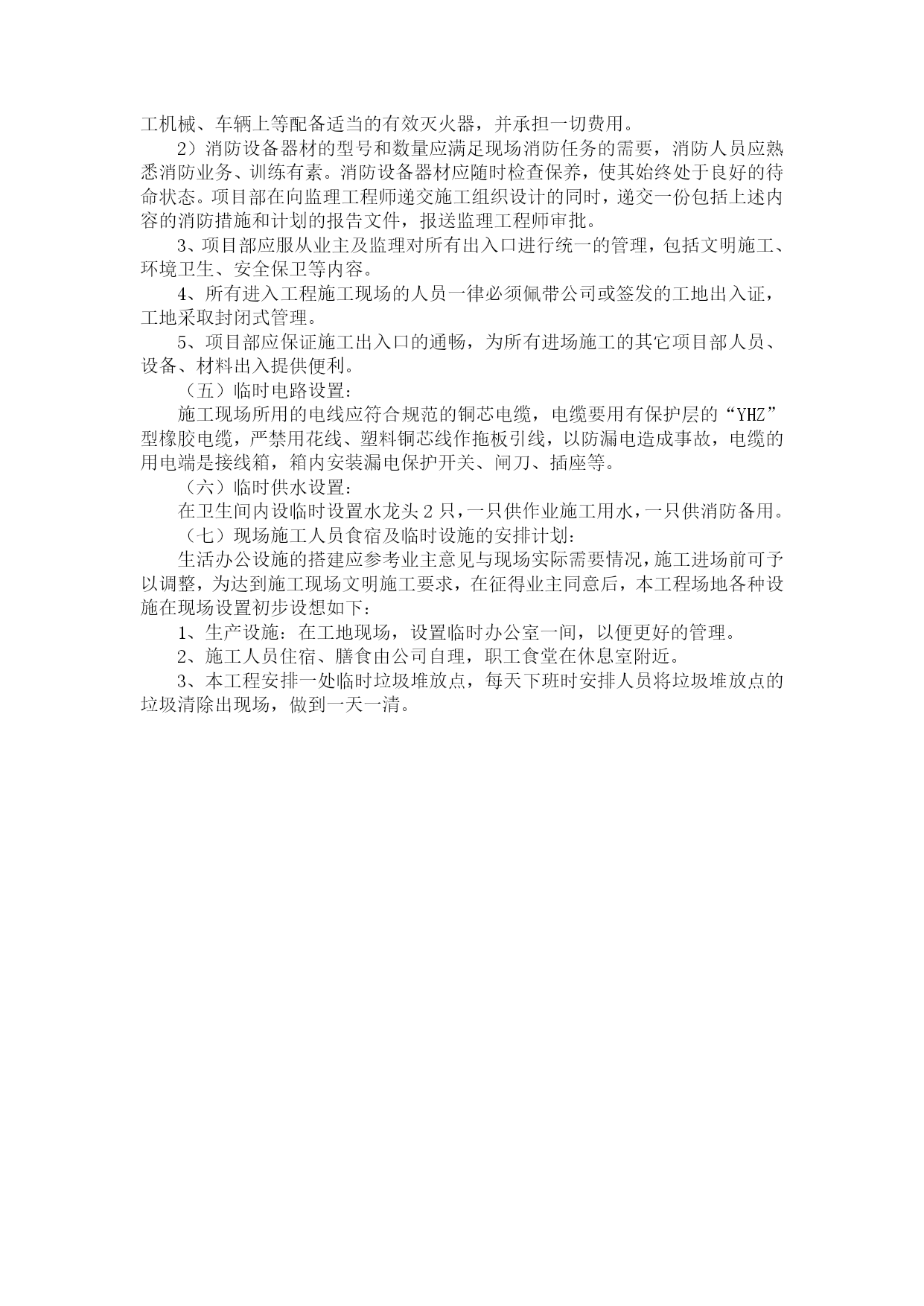

1）在合同履行期内，项目部应配备消防人员和足够的消防设备器材。除应与当地消防部门取得联系，必要时请予协助外，还应在施工现场生活住房区及施工机械、车辆上等配备适当的有效灭火器，并承担一切费用。
2）消防设备器材的型号和数量应满足现场消防任务的需要，消防人员应熟悉消防业务、训练有素。消防设备器材应随时检查保养，使其始终处于良好的待命状态。项目部在向监理工程师递交施工组织设计的同时，递交一份包括上述内容的消防措施和计划的报告文件，报送监理工程师审批。
3、项目部应服从业主及监理对所有出入口进行统一的管理，包括文明施工、环境卫生、安全保卫等内容。
4、所有进入工程施工现场的人员一律必须佩带公司或签发的工地出入证，工地采取封闭式管理。
5、项目部应保证施工出入口的通畅，为所有进场施工的其它项目部人员、设备、材料出入提供便利。
（五）临时电路设置：
施工现场所用的电线应符合规范的铜芯电缆，电缆要用有保护层的“YHZ”型橡胶电缆，严禁用花线、塑料铜芯线作拖板引线，以防漏电造成事故，电缆的用电端是接线箱，箱内安装漏电保护开关、闸刀、插座等。
（六）临时供水设置：
在卫生间内设临时设置水龙头2只，一只供作业施工用水，一只供消防备用。
（七）现场施工人员食宿及临时设施的安排计划：
生活办公设施的搭建应参考业主意见与现场实际需要情况，施工进场前可予以调整，为达到施工现场文明施工要求，在征得业主同意后，本工程场地各种设施在现场设置初步设想如下：
1、生产设施：在工地现场，设置临时办公室一间，以便更好的管理。
2、施工人员住宿、膳食由公司自理，职工食堂在休息室附近。
3、本工程安排一处临时垃圾堆放点，每天下班时安排人员将垃圾堆放点的垃圾清除出现场，做到一天一清。
