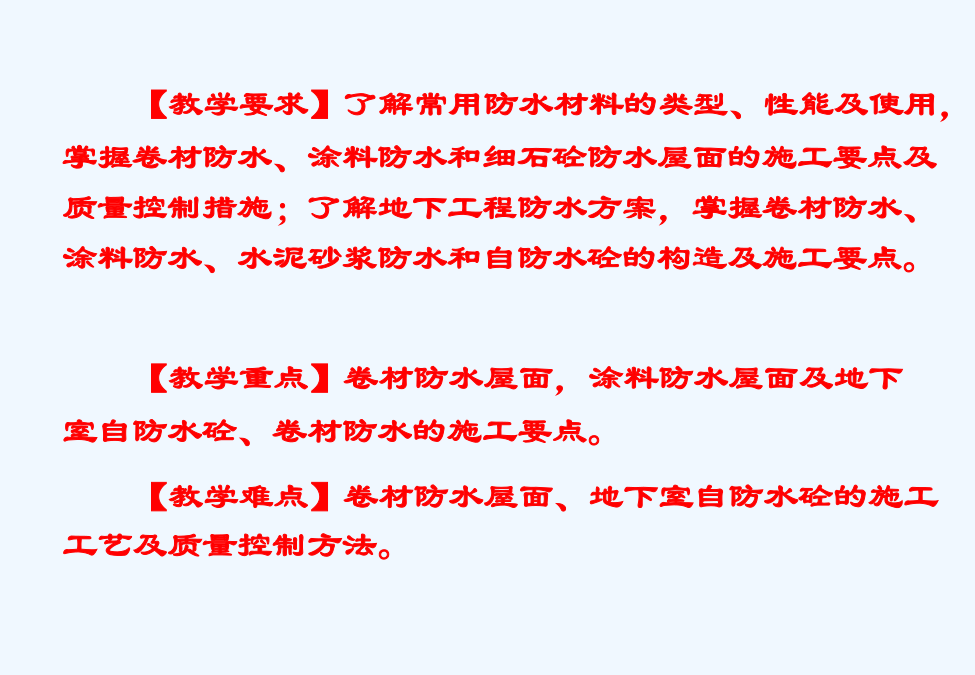

防水工程施工质量控制与验收【教学要求】了解常用防水材料的类型、性能及使用，掌握卷材防水、涂料防水和细石砼防水屋面的施工要点及质量控制措施；了解地下工程防水方案，掌握卷材防水、涂料防水、水泥砂浆防水和自防水砼的构造及施工要点。1.屋面工程的防水等级和设防要求2.地下工程防水等级标准1防水材料建筑防水的分类——部位1.1防水卷材1.1.2高聚物改性沥青卷材1.1.3石油沥青卷材1.1.4胶粘剂1.1.5基层处理剂（冷底子油）1.2防水涂料1.2.1合成高分子防水涂料1.2.2高聚物改性沥青防水涂料1.2.3沥青基涂料1.3结构自防水砼1.3.2外加剂防水砼止水带的材料有橡胶止水带、塑料止水带、钢板止水带和橡胶加钢边止水带5种，我国多用橡胶止水带。止水带的形状有多种。见右图：普通水泥砂浆防水层的配合比2屋面防水施工卷材防水屋面挑错一、原材检查二、找平层施工⑵细石砼找平层：厚度为30～35，砼强度等级不低于C20。
⑶沥青砂浆找平层：当结构层为现浇砼整体板时，厚度为15～20；当结构层为装配式砼板且保温层为整体或块状材料时，厚度为20～25。沥青砂浆采用1：8（沥青：砂）质量比。3.找平层的分格缝基层处理剂(冷底子油)具有较强的渗透性和憎水性，能增强沥青胶结材料与找平层的粘结力。基层处理剂的涂刷一般在找平层干燥后进行，涂刷应薄而均匀、不得有空白、麻点或气泡。沥青卷材防水层的施工应在屋面其它工程完工后进行。铺设屋面隔气层和防水层前，基层必须干净、干燥。三、卷材防水层施工出屋面管道根部水落口应设在排水沟的最低处，水落口杯与找平层接融处，应留宽20㎜、深20㎜的凹槽，槽内用改性沥青弹性沥青密封膏嵌填严密。上面做2㎜厚的氯丁橡胶改性沥青防水涂膜附加层，并用化纤纺布胎体进行增强。铺贴顺序
铺贴多跨和高低垮屋面时,先远后近,先高后低。
在一个单垮铺贴时,应先铺贴排水比较集中的部位,如（天沟、水落口、檐口），再铺贴附加层，由低向高，使卷材油按流水方向铺贴。粘贴卷材粘贴卷材四、卷材收口五、蓄水试验高聚物改性沥青卷材防水层施工注意事项⑵热溶法施工加热卷材应均匀，至热溶胶层出现黑色光泽、发亮至稍有微泡出现，不得过分加热或烧穿卷材，热溶后应立即滚铺卷材，滚铺时应排除卷材下面的空气，使之平展无皱折，并用辊压粘结牢固。搭接部位应采用热风焊枪加热，接缝部位必须溢出热溶的改性沥青胶，随即刮平封口、粘贴牢固。
热熔卷材可采用满粘法和条粘法，满粘法采用滚铺法施工，条粘法采用展铺法施工。3.节点处理保温层施工保温层的施工屋面聚氨酯防水保温一体化系统合成高分子卷材防水层施工⑵胶粘剂的调配和搅拌⑷卷材的铺贴验收规范相关要求2.找平层的排水坡度应符合设计要求。平屋面采用结构找坡不应小于3%，采用材料找坡宜为2%；天沟、檐沟纵向找坡不应小于1%，沟底水落差不得超过200。找平层主控项目
1.找平层的材料质量及配合比，必须符合设计要求。
检验方法:检查出厂合格证、质量检验报告和计量措施。
2.屋面(含天沟、檐沟)找平层的排水坡度，必须符合设计要求。
检验方法:用水平仪(水平尺)、拉线和尺量检查。找平层一般项目
1.基层与突出屋面结构的交接处和基层的转角处，均应做成圆弧形，且整齐平顺。
检验方法:观察和尺量检查。
2.水泥砂浆、细石混凝土找平层应平整、压光，不得有酥松、起砂、起皮现象；沥青砂浆找平层不得有拌合不匀、蜂窝现象。
3.找平层表面平整度的允许偏差为5。
检验方法:用2m靠尺和楔形塞尺检查。卷材主控项目
1.卷材防水层所用卷材及其配套材料，必须符合设计要求。
检验方法:检查出厂合格证、质量检验报告和现场抽样复验报告。
2.卷材防水层不得有渗漏或积水现象。
检验方法:雨后或淋水、蓄水检验。
3.卷材防水层在天沟、檐沟、檐口、水落口、泛水、变形缝和伸出屋面管道的防水构造，必须符合设计要求。
检验方法:观察检查和检查隐蔽工程验收记录。卷材一般项目
1.卷材防水层的搭接缝应粘(焊)结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷；防水层的收头应与基层粘结并固定牢固，缝口封严，不得翘边。
检验方法:观察检查。
2.卷材防水层上的撒布材料和浅色涂料保护层应铺撒或涂刷均匀，粘结牢固；水泥砂浆、块材或细石混凝土保护层与卷材防水层间应设置隔离层；刚性保护层的分格缝留置应符合设计要求。
检验方法:观察检查。
3.排汽屋面的排汽道应纵横贯通，不得堵塞。排汽管应安装牢固，位置正确，封闭严密。
检验方法:观察检查。
4.卷材的铺贴方向应正确，卷材搭接宽度的允许偏差为-10
检验方法:观察和尺量检查。2.5涂膜防水屋面⑵嵌缝施工2.5.2防水涂料施工屋面坡度小于15%时胎体增强材料平行于屋脊铺设，屋面坡度大于15%时应垂直于屋脊铺设，胎体长边搭接宽度不小于50，短边搭接宽度不小于70，上下层不得相互垂直
