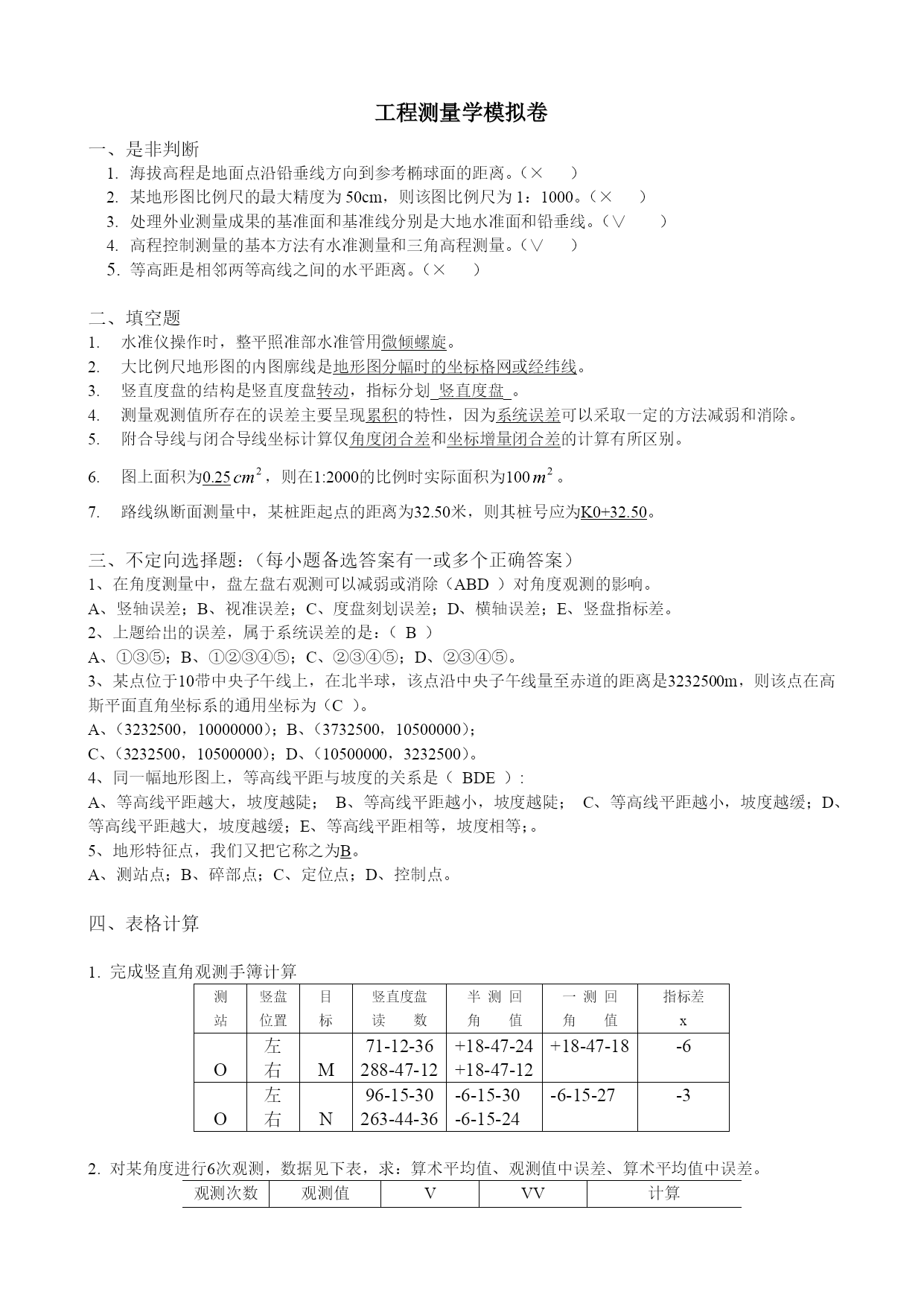

工程测量学模拟卷
一、是非判断
海拔高程是地面点沿铅垂线方向到参考椭球面的距离。（×）
某地形图比例尺的最大精度为50cm，则该图比例尺为1：1000。（×）
处理外业测量成果的基准面和基准线分别是大地水准面和铅垂线。（∨）
高程控制测量的基本方法有水准测量和三角高程测量。（∨）
等高距是相邻两等高线之间的水平距离。（×）

二、填空题
水准仪操作时，整平照准部水准管用微倾螺旋。
大比例尺地形图的内图廓线是地形图分幅时的坐标格网或经纬线。
竖直度盘的结构是竖直度盘转动，指标分划_竖直度盘_。
测量观测值所存在的误差主要呈现累积的特性，因为系统误差可以采取一定的方法减弱和消除。
附合导线与闭合导线坐标计算仅角度闭合差和坐标增量闭合差的计算有所区别。
图上面积为0.25，则在1:2000的比例时实际面积为100。
路线纵断面测量中，某桩距起点的距离为32.50米，则其桩号应为K0+32.50。

三、不定向选择题：（每小题备选答案有一或多个正确答案）
1、在角度测量中，盘左盘右观测可以减弱或消除（ABD）对角度观测的影响。
A、竖轴误差；B、视准误差；C、度盘刻划误差；D、横轴误差；E、竖盘指标差。
2、上题给出的误差，属于系统误差的是：（B）
A、①③⑤；B、①②③④⑤；C、②③④⑤；D、②③④⑤。
3、某点位于10带中央子午线上，在北半球，该点沿中央子午线量至赤道的距离是3232500m，则该点在高斯平面直角坐标系的通用坐标为（C）。
A、（3232500，10000000）；B、（3732500，10500000）；
C、（3232500，10500000）；D、（10500000，3232500）。
4、同一幅地形图上，等高线平距与坡度的关系是（BDE）:
A、等高线平距越大，坡度越陡；B、等高线平距越小，坡度越陡；C、等高线平距越小，坡度越缓；D、等高线平距越大，坡度越缓；E、等高线平距相等，坡度相等；。
5、地形特征点，我们又把它称之为B。
A、测站点；B、碎部点；C、定位点；D、控制点。

表格计算

1.完成竖直角观测手簿计算
测
站竖盘位置目
标竖直度盘
读数半测回
角值一测回
角值指标差
x
O左
右
M71-12-36
288-47-12+18-47-24
+18-47-12+18-47-18-6
O左
右
N96-15-30
263-44-36-6-15-30
-6-15-24-6-15-27-3

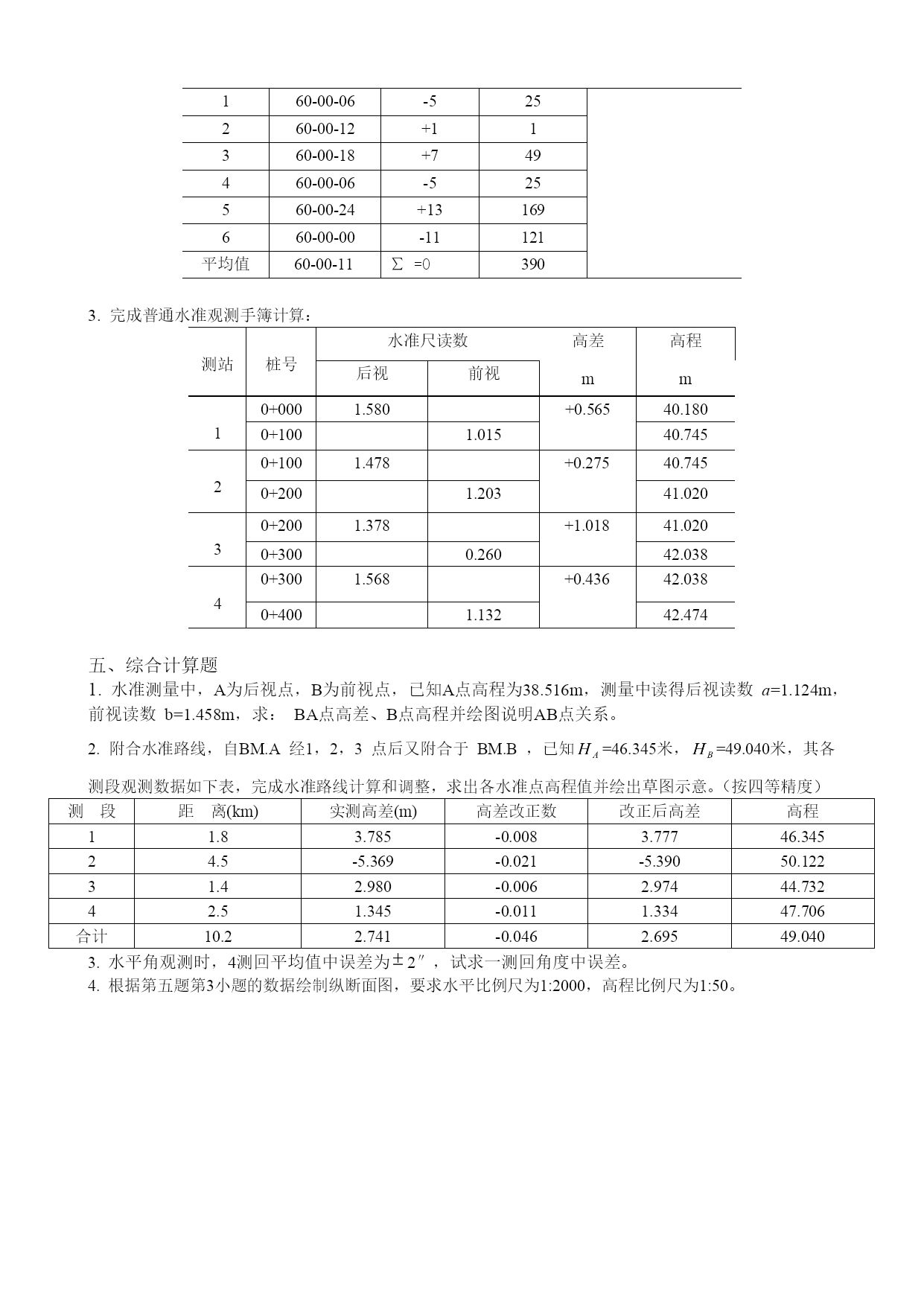

2.对某角度进行6次观测，数据见下表，求：算术平均值、观测值中误差、算术平均值中误差。
观测次数观测值VVV计算160-00-06-525260-00-12+11360-00-18+749460-00-06-525560-00-24+13169660-00-00-11121平均值60-00-11∑=0390
3.完成普通水准观测手簿计算：

测站
桩号水准尺读数高差高程后视前视mm
10+0001.580+0.56540.1800+1001.01540.745
20+1001.478+0.27540.7450+2001.20341.020
30+2001.378+1.01841.0200+3000.26042.038
40+3001.568+0.43642.0380+400
0+4001.13242.474
五、综合计算题
1.水准测量中，A为后视点，B为前视点，已知A点高程为38.516m，测量中读得后视读数a=1.124m，前视读数b=1.458m，求：BA点高差、B点高程并绘图说明AB点关系。
2.附合水准路线，自BM.A经1，2，3点后又附合于BM.B，已知=46.345米，=49.040米，其各测段观测数据如下表，完成水准路线计算和调整，求出各水准点高程值并绘出草图示意。（按四等精度）
测段距离(km)实测高差(m)高差改正数改正后高差高程11.83.785-0.0083.77746.34524.5-5.369-0.021-5.39050.12231.42.980-0.0062.97444.73242.51.345-0.0111.33447.706合计10.22.741-0.0462.69549.0403.水平角观测时，4测回平均值中误差为2″，试求一测回角度中误差。
4.根据第五题第3小题的数据绘制纵断面图，要求水平比例尺为1:2000，高程比例尺为1:50。
