新建沪昆客专贵州段
CKGZTJ—1标段

路基挡土墙首件制总结报告

审批：

复核：

编制：

中国水利水电第七工程局有限公司
沪昆客专贵州段工程指挥部第一项目部
2011年8月20日

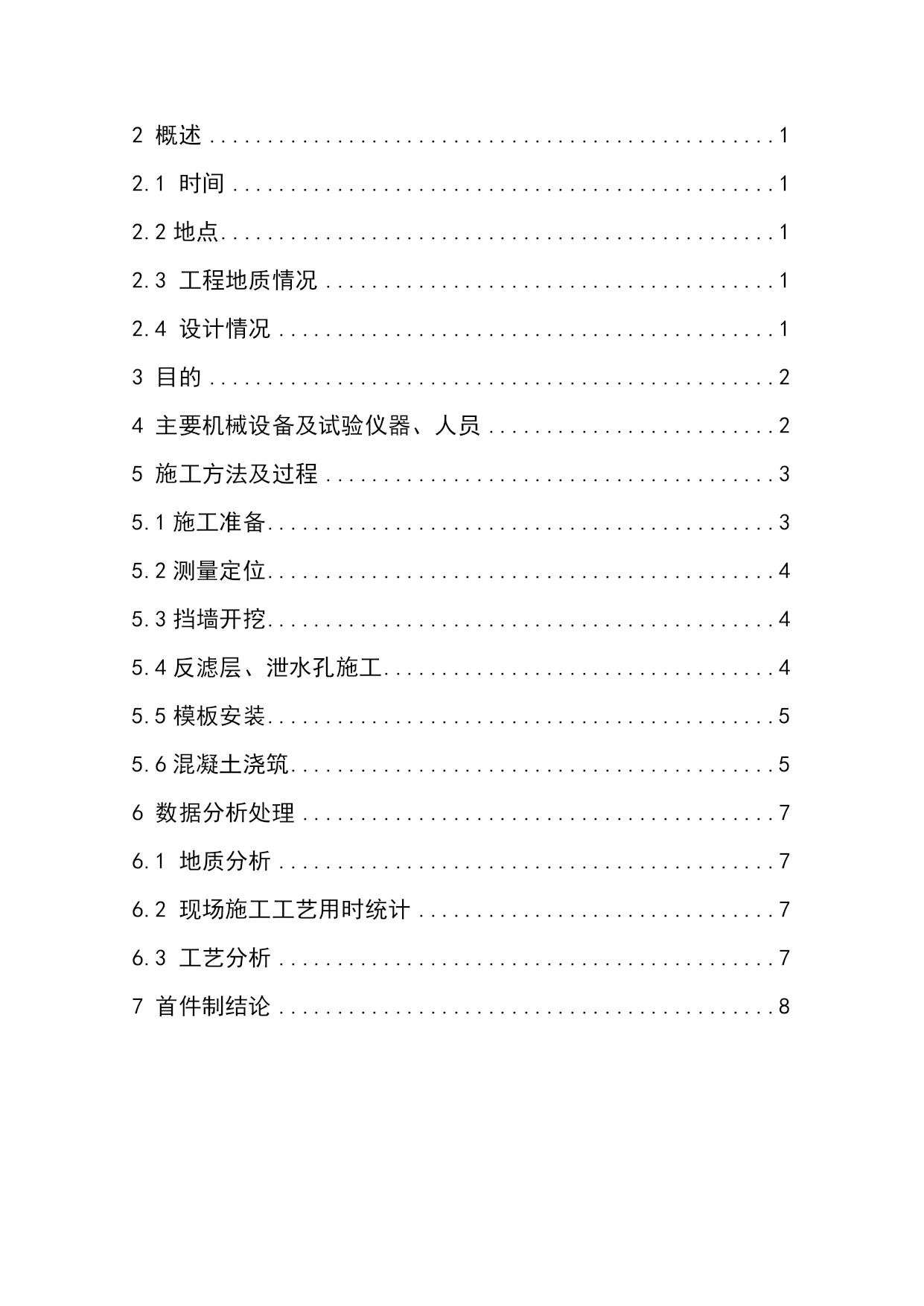

目录
TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc301946843"1编制依据 PAGEREF_Toc301946843\h1
HYPERLINK\l"_Toc301946844"2概述 PAGEREF_Toc301946844\h1
HYPERLINK\l"_Toc301946845"2.1时间 PAGEREF_Toc301946845\h1
HYPERLINK\l"_Toc301946846"2.2地点 PAGEREF_Toc301946846\h1
HYPERLINK\l"_Toc301946847"2.3工程地质情况 PAGEREF_Toc301946847\h1
HYPERLINK\l"_Toc301946848"2.4设计情况 PAGEREF_Toc301946848\h1
HYPERLINK\l"_Toc301946849"3目的 PAGEREF_Toc301946849\h2
HYPERLINK\l"_Toc301946850"4主要机械设备及试验仪器、人员 PAGEREF_Toc301946850\h2

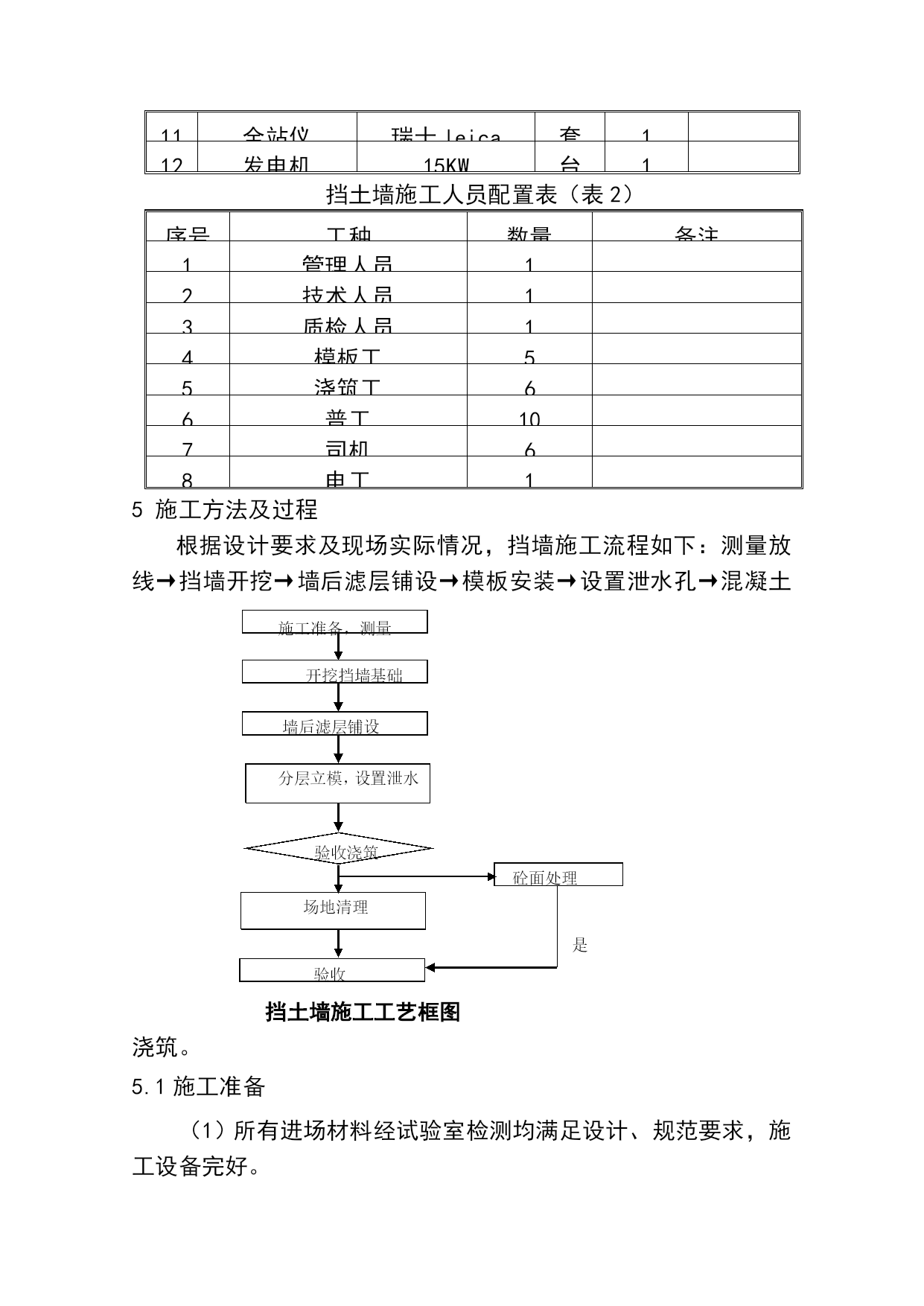

HYPERLINK\l"_Toc301946851"5施工方法及过程 PAGEREF_Toc301946851\h3
HYPERLINK\l"_Toc301946852"5.1施工准备 PAGEREF_Toc301946852\h3
HYPERLINK\l"_Toc301946853"5.2测量定位 PAGEREF_Toc301946853\h4
HYPERLINK\l"_Toc301946854"5.3挡墙开挖 PAGEREF_Toc301946854\h4
HYPERLINK\l"_Toc301946855"5.4反滤层、泄水孔施工 PAGEREF_Toc301946855\h4
HYPERLINK\l"_Toc301946856"5.5模板安装 PAGEREF_Toc301946856\h5
HYPERLINK\l"_Toc301946857"5.6混凝土浇筑 PAGEREF_Toc301946857\h5
HYPERLINK\l"_Toc301946858"6数据分析处理 PAGEREF_Toc301946858\h7
HYPERLINK\l"_Toc301946859"6.1地质分析 PAGEREF_Toc301946859\h7
HYPERLINK\l"_Toc301946860"6.2现场施工工艺用时统计 PAGEREF_Toc301946860\h7
HYPERLINK\l"_Toc301946861"6.3工艺分析 PAGEREF_Toc301946861\h7
HYPERLINK\l"_Toc301946862"7首件制结论 PAGEREF_Toc301946862\h8

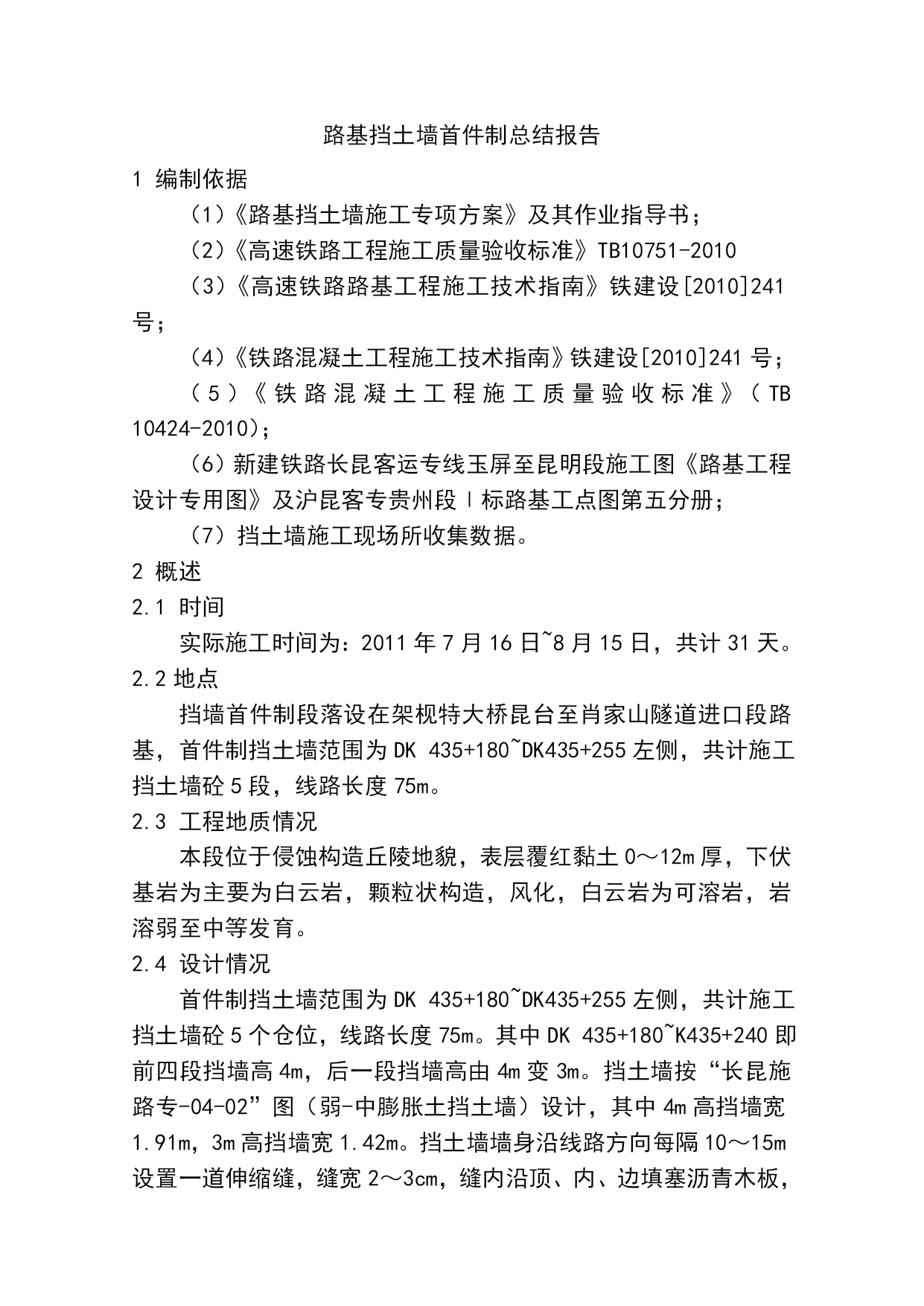

路基挡土墙首件制总结报告
1编制依据
（1）《路基挡土墙施工专项方案》及其作业指导书；
（2）《高速铁路工程施工质量验收标准》TB10751-2010
（3）《高速铁路路基工程施工技术指南》铁建设[2010]241号；
（4）《铁路混凝土工程施工技术指南》铁建设[2010]241号；
（5）《铁路混凝土工程施工质量验收标准》（TB10424-2010）；
（6）新建铁路长昆客运专线玉屏至昆明段施工图《路基工程设计专用图》及沪昆客专贵州段Ⅰ标路基工点图第五分册；
（7）挡土墙施工现场所收集数据。
2概述
2.1时间
实际施工时间为：2011年7月16日~8月15日，共计31天。
2.2地点
挡墙首件制段落设在架枧特大桥昆台至肖家山隧道进口段路基，首件制挡土墙范围为DK435+180~DK435+255左侧，共计施工挡土墙砼5段，线路长度75m。
2.3工程地质情况
本段位于侵蚀构造丘陵地貌，表层覆红黏土0～12m厚，下伏基岩为主要为白云岩，颗粒状构造，风化，白云岩为可溶岩，岩溶弱至中等发育。

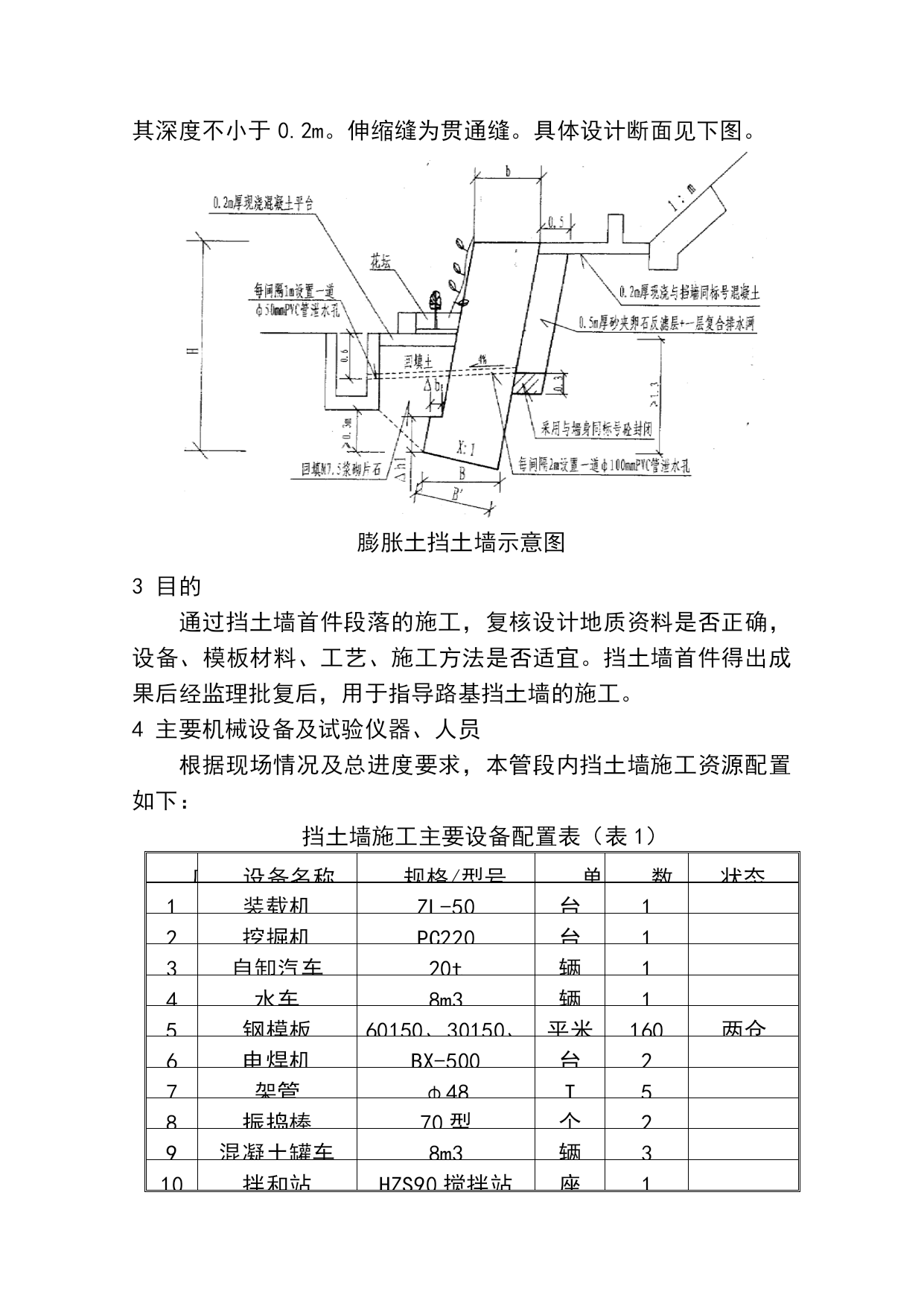

2.4设计情况
首件制挡土墙范围为DK435+180~DK435+255左侧，共计施工挡土墙砼5个仓位，线路长度75m。其中DK435+180~K435+240即前四段挡墙高4m，后一段挡墙高由4m变3m。挡土墙按“长昆施路专-04-02”图（弱-中膨胀土挡土墙）设计，其中4m
