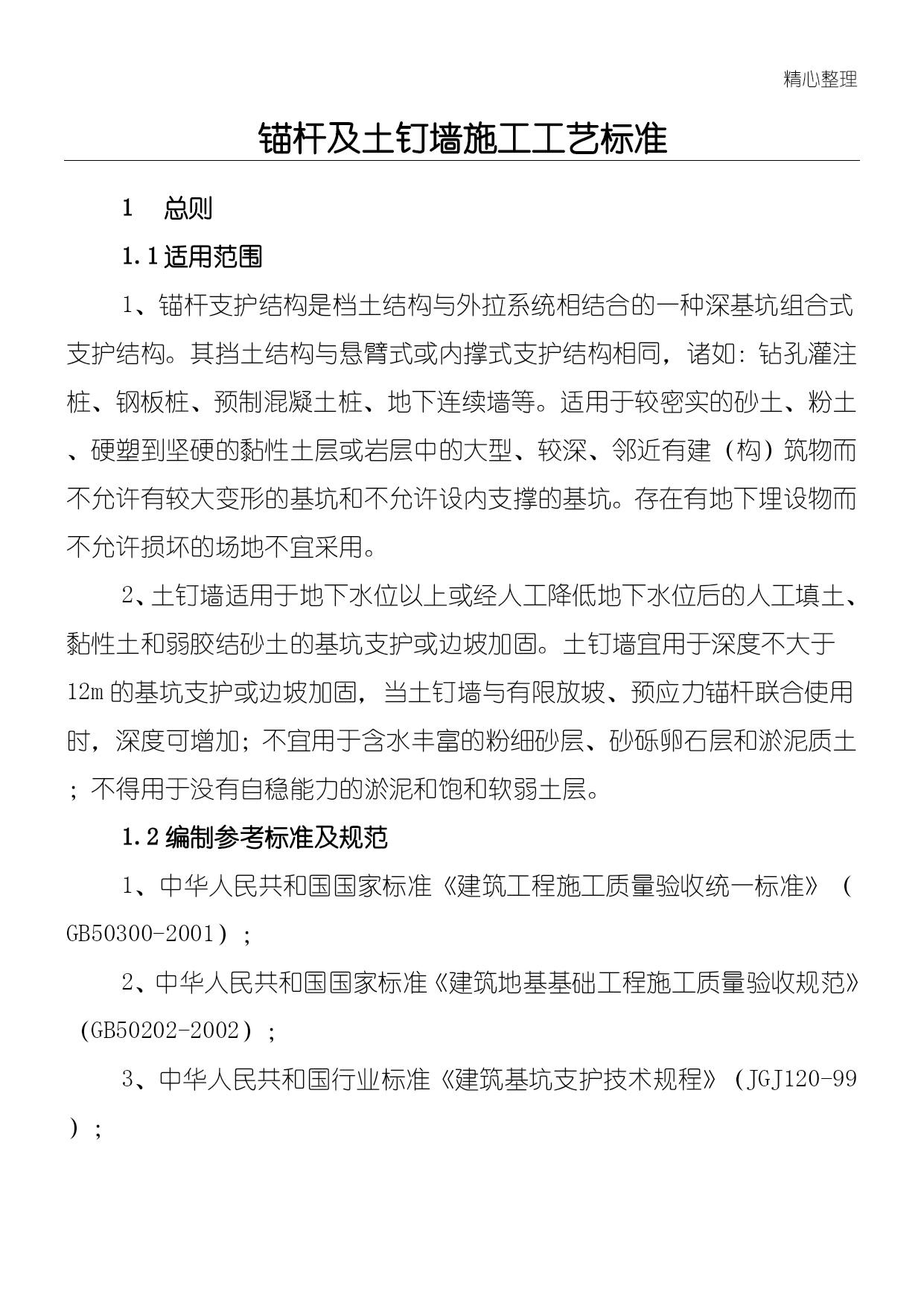

锚杆及土钉墙施工工艺标准
总则
适用范围
1、锚杆支护结构是档土结构与外拉系统相结合的一种深基坑组合式支护结构。其挡土结构与悬臂式或内撑式支护结构相同，诸如：钻孔灌注桩、钢板桩、预制混凝土桩、地下连续墙等。适用于较密实的砂土、粉土、硬塑到坚硬的黏性土层或岩层中的大型、较深、邻近有建（构）筑物而不允许有较大变形的基坑和不允许设内支撑的基坑。存在有地下埋设物而不允许损坏的场地不宜采用。
2、土钉墙适用于地下水位以上或经人工降低地下水位后的人工填土、黏性土和弱胶结砂土的基坑支护或边坡加固。土钉墙宜用于深度不大于12m的基坑支护或边坡加固，当土钉墙与有限放坡、预应力锚杆联合使用时，深度可增加；不宜用于含水丰富的粉细砂层、砂砾卵石层和淤泥质土；不得用于没有自稳能力的淤泥和饱和软弱土层。
1.2编制参考标准及规范
1、中华人民共和国国家标准《建筑工程施工质量验收统一标准》（GB50300-2001）；
2、中华人民共和国国家标准《建筑地基基础工程施工质量验收规范》（GB50202-2002）；
3、中华人民共和国行业标准《建筑基坑支护技术规程》（JGJ120-99）；
4、中华人民共和国国家标准《建筑边坡工程技术规范》（GB50330-2002）。

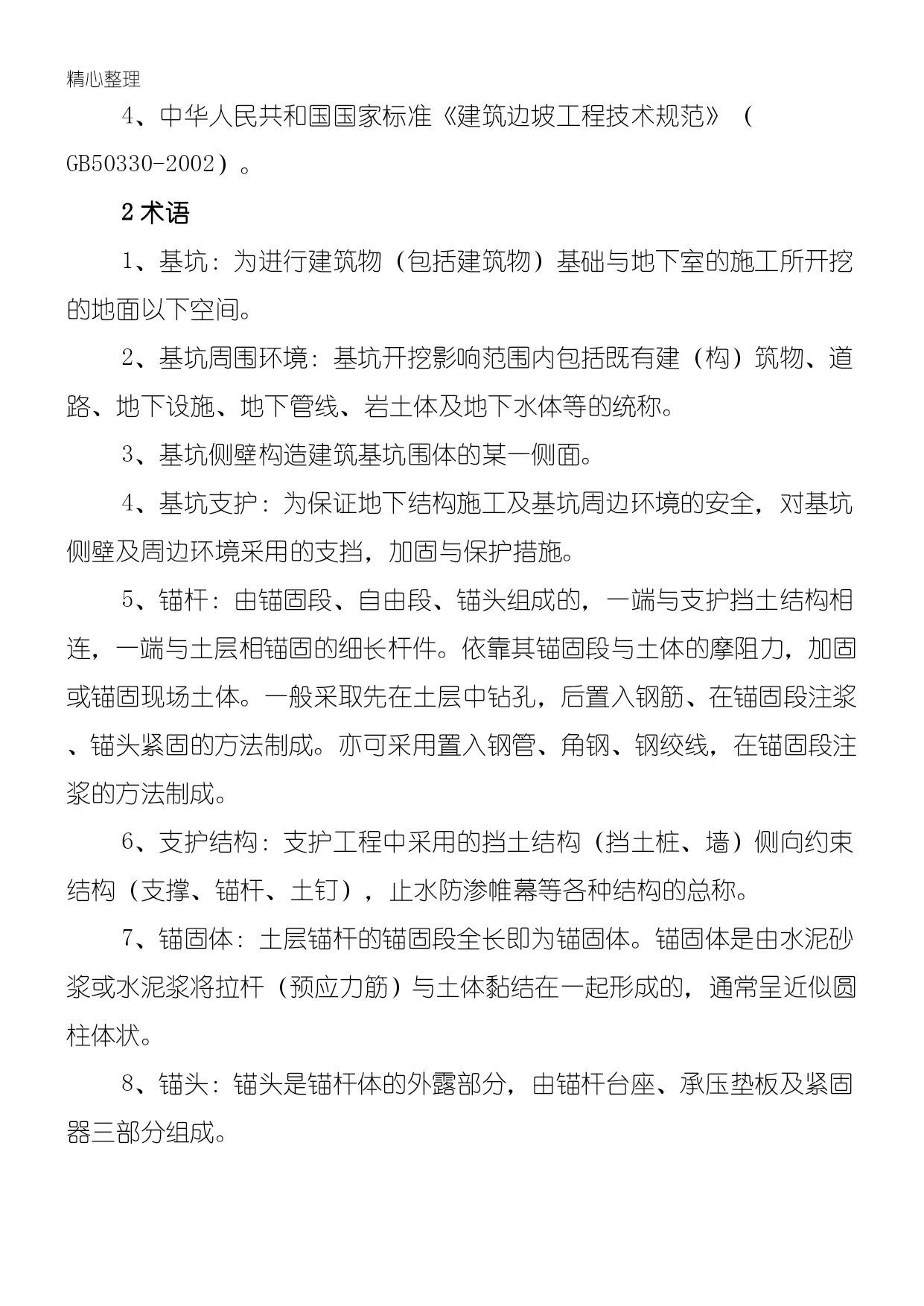

2术语
1、基坑：为进行建筑物（包括建筑物）基础与地下室的施工所开挖的地面以下空间。
2、基坑周围环境：基坑开挖影响范围内包括既有建（构）筑物、道路、地下设施、地下管线、岩土体及地下水体等的统称。
3、基坑侧壁构造建筑基坑围体的某一侧面。
4、基坑支护：为保证地下结构施工及基坑周边环境的安全，对基坑侧壁及周边环境采用的支挡，加固与保护措施。
5、锚杆：由锚固段、自由段、锚头组成的，一端与支护挡土结构相连，一端与土层相锚固的细长杆件。依靠其锚固段与土体的摩阻力，加固或锚固现场土体。一般采取先在土层中钻孔，后置入钢筋、在锚固段注浆、锚头紧固的方法制成。亦可采用置入钢管、角钢、钢绞线，在锚固段注浆的方法制成。
6、支护结构：支护工程中采用的挡土结构（挡土桩、墙）侧向约束结构（支撑、锚杆、土钉），止水防渗帷幕等各种结构的总称。
7、锚固体：土层锚杆的锚固段全长即为锚固体。锚固体是由水泥砂浆或水泥浆将拉杆（预应力筋）与土体黏结在一起形成的，通常呈近似圆柱体状。
8、锚头：锚头是锚杆体的外露部分，由锚杆台座、承压垫板及紧固器三部分组成。

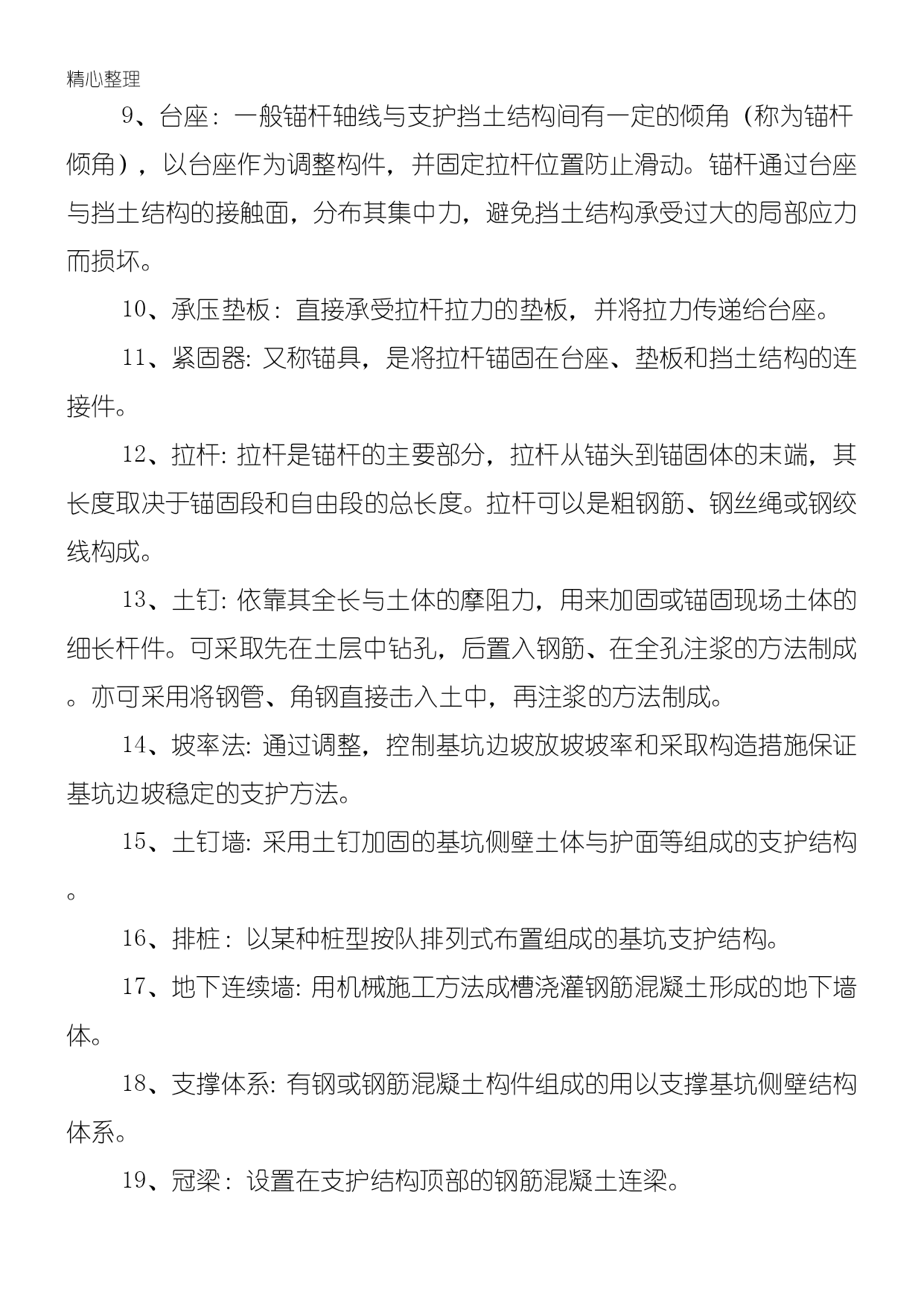

9、台座：一般锚杆轴线与支护挡土结构间有一定的倾角（称为锚杆倾角），以台座作为调整构件，并固定拉杆位置防止滑动。锚杆通过台座与挡土结构的接触面，分布其集中力，避免挡土结构承受过大的局部应力而损坏。
10、承压垫板：直接承受拉杆拉力的垫板，并将拉力传递给台座。
11、紧固器：又称锚具，是将拉杆锚固在台座、垫板和挡土结构的连接件。
12、拉杆：拉杆是锚杆的主要部分，拉杆从锚头到锚固体的末端，其长度取决于锚固段和自由段的总长度。拉杆可以是粗钢筋、钢丝绳或钢绞线构成。
13、土钉：依靠其全长与土体的摩阻力，用来加固或锚固现场土体的细长杆件。可采取先在土层中钻孔，后置入钢筋、在全孔注浆的方法制成。亦可采用将钢管、角钢直接击入土中，再注浆的方法制成。
14、坡率法：通过调整，控制基坑边坡放坡坡率和采取构造措施保证基坑边坡稳定的支护方法。
15、土钉墙：采用土钉加固的基坑侧壁土体与护面等组成的支护结构。
16、排桩：以某种桩型按队排列式布置组成的基坑支护结构。
17、地下连续墙：用机械施工方法成槽浇灌钢筋混凝土形成的地下墙体。
18、支撑体系：有钢或钢筋混凝土构件组成的用以支撑基坑侧壁结构体系。
19、冠梁：设置在支护结构顶部的钢筋混凝土连梁。
20、腰梁：设置在支护结构顶部以下传递支护结构与锚杆或内撑支点力的钢筋混凝土梁或钢梁。
21、水泥土墙：由水泥土桩相互搭接形成的格栅状、壁状等形式的重力式结构。

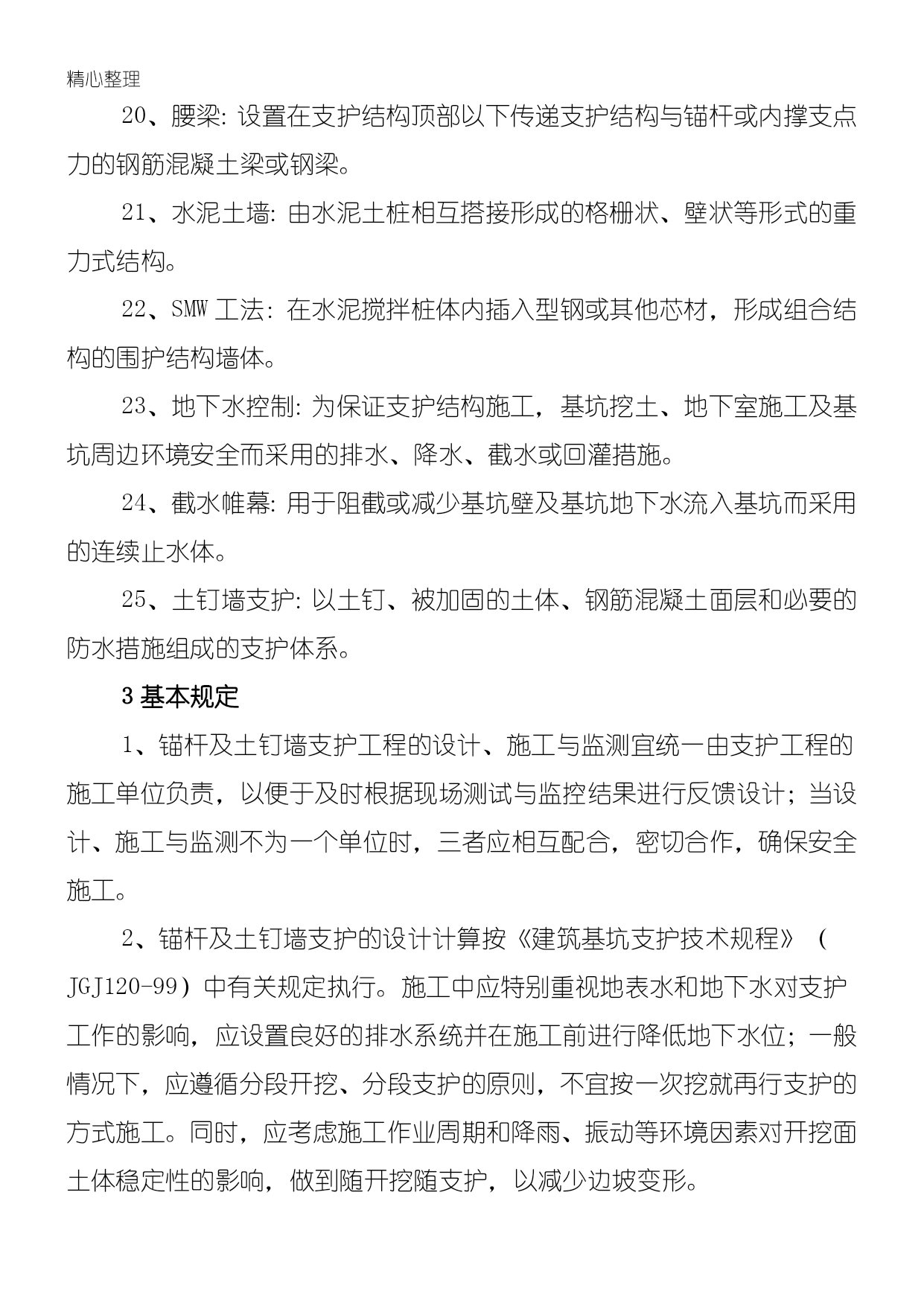

22、SMW工法：在水泥搅拌桩体内插入型钢或其他芯材，形成组合结构的围护结构墙体。
23、地下水控制：为保证支护结构施工，基坑挖土、地下室施工及基坑周边环境安全而采用的排水、降水、截水或回灌措施。
24、截水帷幕：用于阻截或减少基坑壁及基坑地下水流入基坑而采用的连续止水体。
25、土钉墙支护：以土钉、被加固的土体、钢筋混凝土面层和必要的防水措施组成的支护体系。
3基本规定

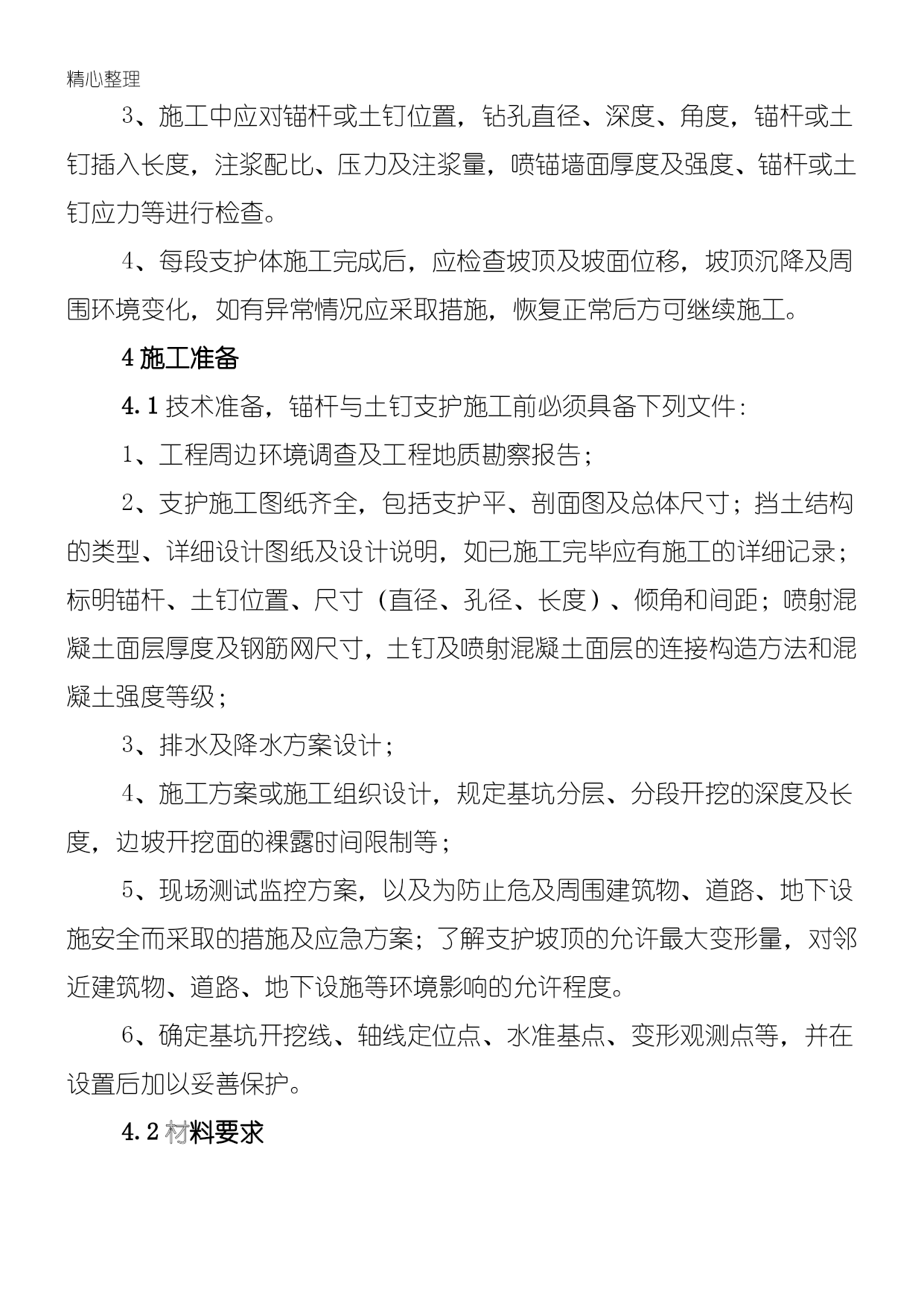

1、锚杆及土钉墙支护工程的设计、施工与监测宜统一由支护工程的施工单位负责，以便于及时根据现场测试与监控结果进行反馈设计；当设计、施工与监测不为一个单位时，三者应相互配合，密切合作，确保安全施工。
