厂房工程土方开挖施工方案.doc

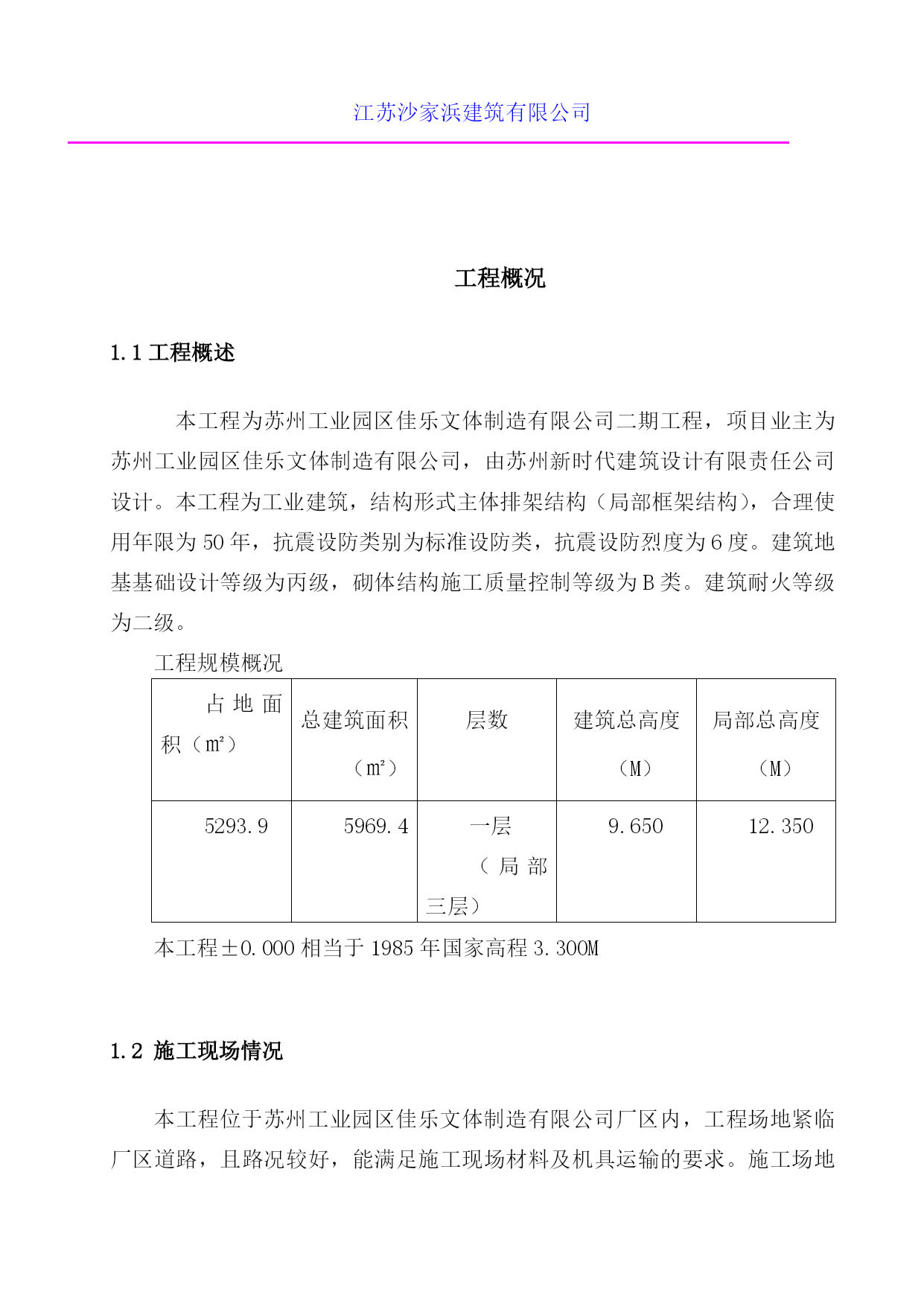

江苏沙家浜建筑有限公司

工程概况
1.1工程概述
本工程为苏州工业园区佳乐文体制造有限公司二期工程，项目业主为苏州工业园区佳乐文体制造有限公司，由苏州新时代建筑设计有限责任公司设计。本工程为工业建筑，结构形式主体排架结构（局部框架结构），合理使用年限为50年，抗震设防类别为标准设防类，抗震设防烈度为6度。建筑地基基础设计等级为丙级，砌体结构施工质量控制等级为B类。建筑耐火等级为二级。
工程规模概况
占地面积（㎡）
总建筑面积
（㎡）层数
建筑总高度
（M）局部总高度
（M）5293.95969.4一层
（局部三层）9.65012.350本工程±0.000相当于1985年国家高程3.300M

1.2施工现场情况
本工程位于苏州工业园区佳乐文体制造有限公司厂区内，工程场地紧临厂区道路，且路况较好，能满足施工现场材料及机具运输的要求。施工场地内地形平坦，三通一平已完成。

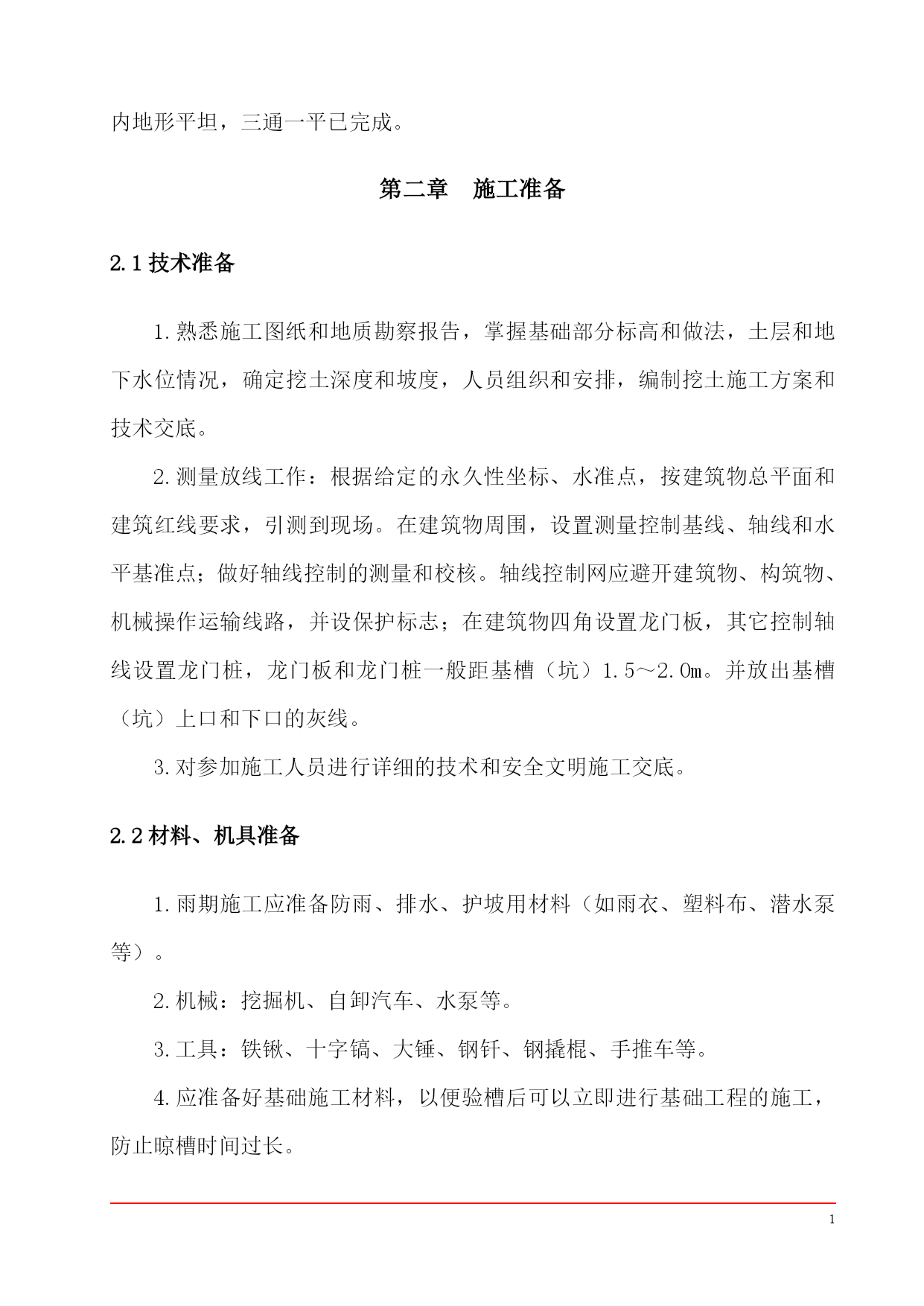

第二章施工准备
2.1技术准备
1.熟悉施工图纸和地质勘察报告，掌握基础部分标高和做法，土层和地下水位情况，确定挖土深度和坡度，人员组织和安排，编制挖土施工方案和技术交底。
2.测量放线工作：根据给定的永久性坐标、水准点，按建筑物总平面和建筑红线要求，引测到现场。在建筑物周围，设置测量控制基线、轴线和水平基准点；做好轴线控制的测量和校核。轴线控制网应避开建筑物、构筑物、机械操作运输线路，并设保护标志；在建筑物四角设置龙门板，其它控制轴线设置龙门桩，龙门板和龙门桩一般距基槽（坑）1.5～2.0m。并放出基槽（坑）上口和下口的灰线。
3.对参加施工人员进行详细的技术和安全文明施工交底。
2.2材料、机具准备
1.雨期施工应准备防雨、排水、护坡用材料（如雨衣、塑料布、潜水泵等）。
2.机械：挖掘机、自卸汽车、水泵等。
3.工具：铁锹、十字镐、大锤、钢钎、钢撬棍、手推车等。
4.应准备好基础施工材料，以便验槽后可以立即进行基础工程的施工，防止晾槽时间过长。

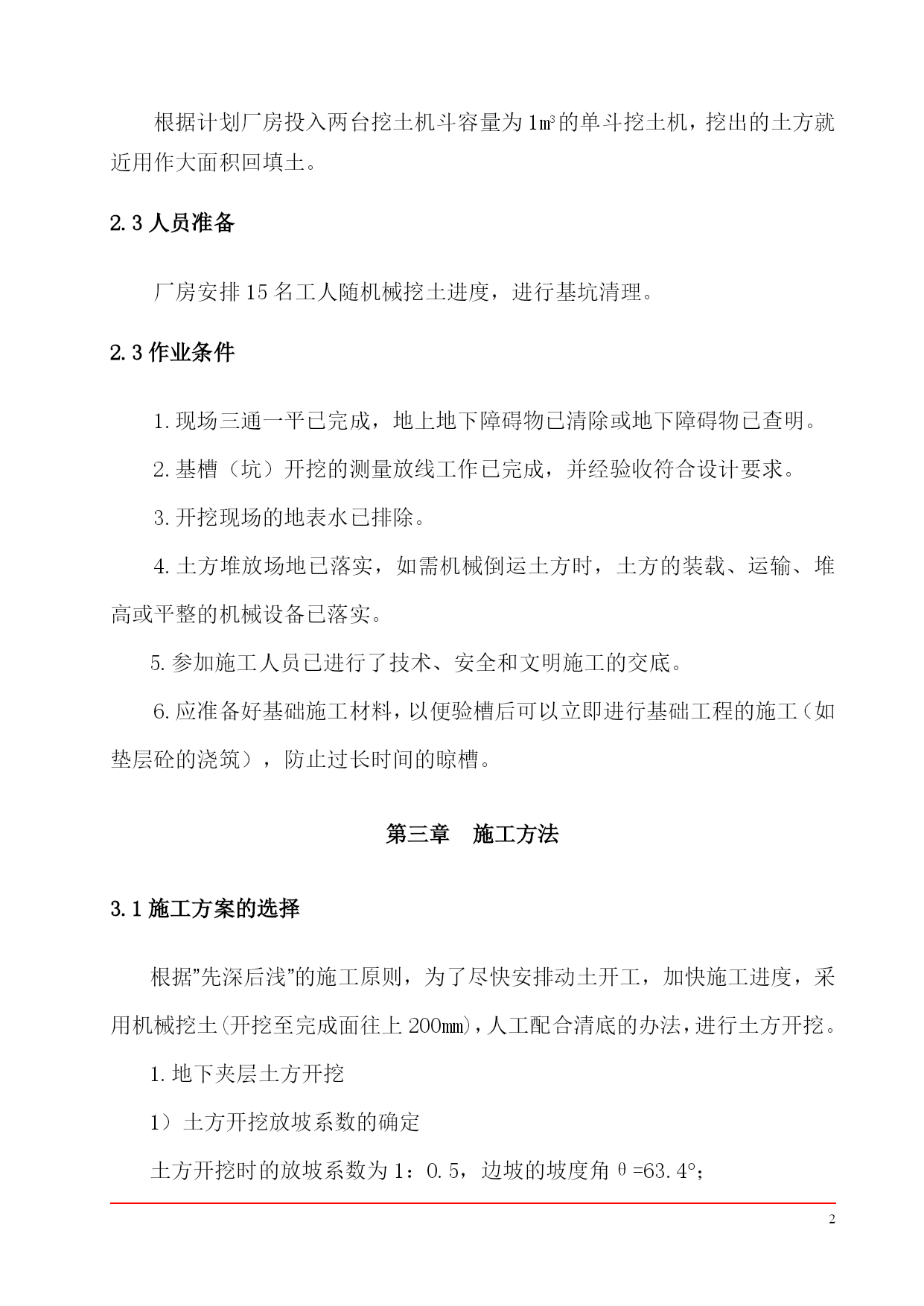

根据计划厂房投入两台挖土机斗容量为1m3的单斗挖土机，挖出的土方就近用作大面积回填土。
2.3人员准备
厂房安排15名工人随机械挖土进度，进行基坑清理。
2.3作业条件
1.现场三通一平已完成，地上地下障碍物已清除或地下障碍物已查明。
2.基槽（坑）开挖的测量放线工作已完成，并经验收符合设计要求。
3.开挖现场的地表水已排除。
4.土方堆放场地已落实，如需机械倒运土方时，土方的装载、运输、堆高或平整的机械设备已落实。
5.参加施工人员已进行了技术、安全和文明施工的交底。
6.应准备好基础施工材料，以便验槽后可以立即进行基础工程的施工（如垫层砼的浇筑），防止过长时间的晾槽。
第三章施工方法
3.1施工方案的选择
根据”先深后浅”的施工原则，为了尽快安排动土开工，加快施工进度，采用机械挖土(开挖至完成面往上200mm)，人工配合清底的办法，进行土方开挖。
1.地下夹层土方开挖
1）土方开挖放坡系数的确定
土方开挖时的放坡系数为1：0.5，边坡的坡度角θ=63.4；

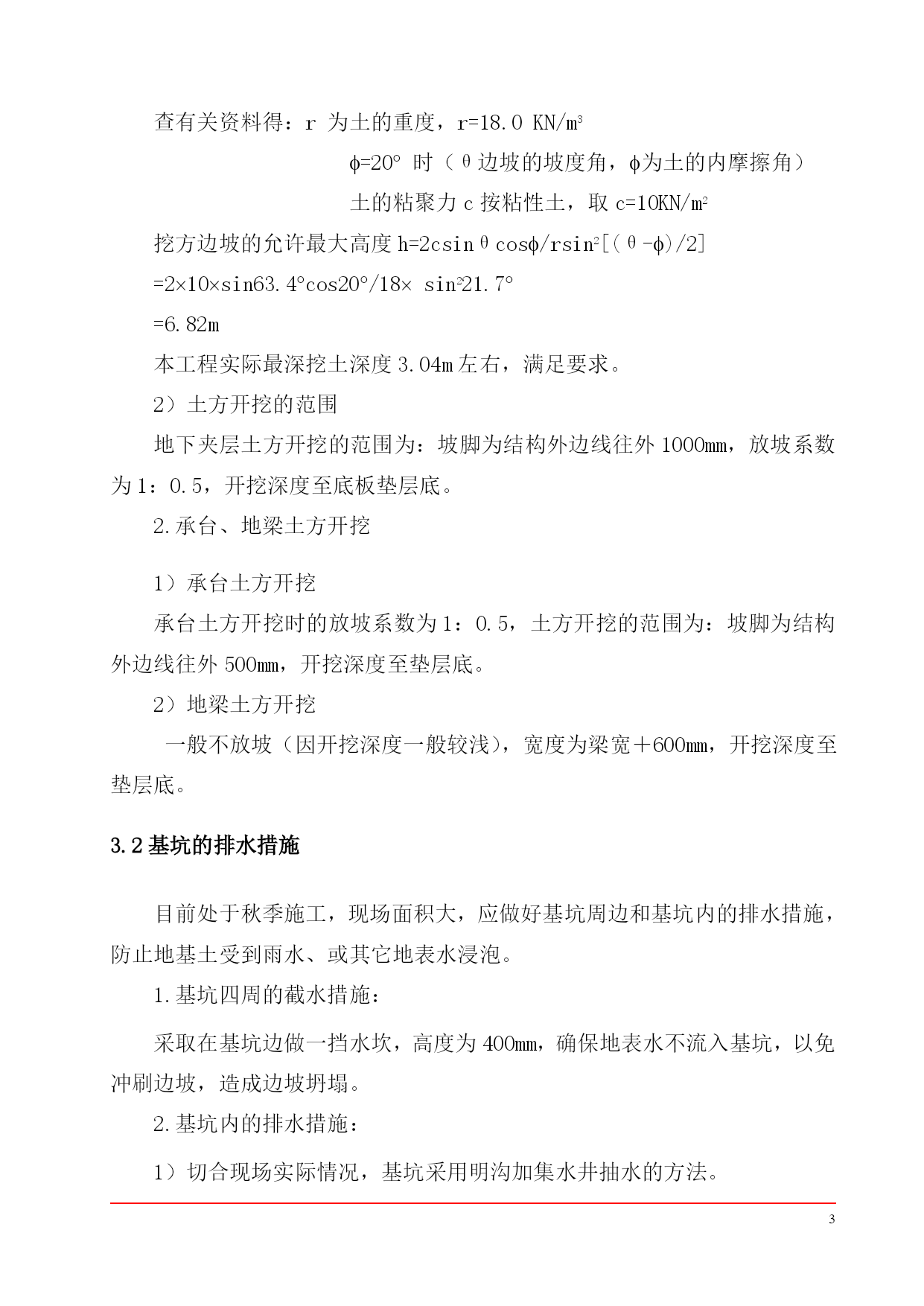

查有关资料得：r为土的重度，r=18.0KN/m3
=20时（θ边坡的坡度角，为土的内摩擦角）
土的粘聚力c按粘性土，取c=10KN/m2
挖方边坡的允许最大高度h=2csinθcos/rsin2[(θ-)/2]
=210sin63.4cos20/18sin221.7
=6.82m
本工程实际最深挖土深度3.04m左右，满足要求。
2）土方开挖的范围
地下夹层土方开挖的范围为：坡脚为结构外边线往外1000mm，放坡系数为1：0.5，开挖深度至底板垫层底。
2.承台、地梁土方开挖
1）承台土方开挖
承台土方开挖时的放坡系数为1：0.5，土方开挖的范围为：坡脚为结构外边线往外500mm，开挖深度至垫层底。
2）地梁土方开挖
一般不放坡（因开挖深度一般较浅），宽度为梁宽＋600mm，开挖深度至垫层底。
3.2基坑的排水措施
目前处于秋季施工，现场面积大，应做好基坑周边和基坑内的排水措施，防止地基土受到雨水、或其它地表水浸泡。
1.基坑四周的截水措施：
采取在基坑边做一挡水坎，高度为400mm，确保地表水不流入基坑，以免冲刷边坡，造成边坡坍塌。
2.基坑内的排水措施：
1）切合现场实际情况，基坑采用明沟加集水井抽水的方法。

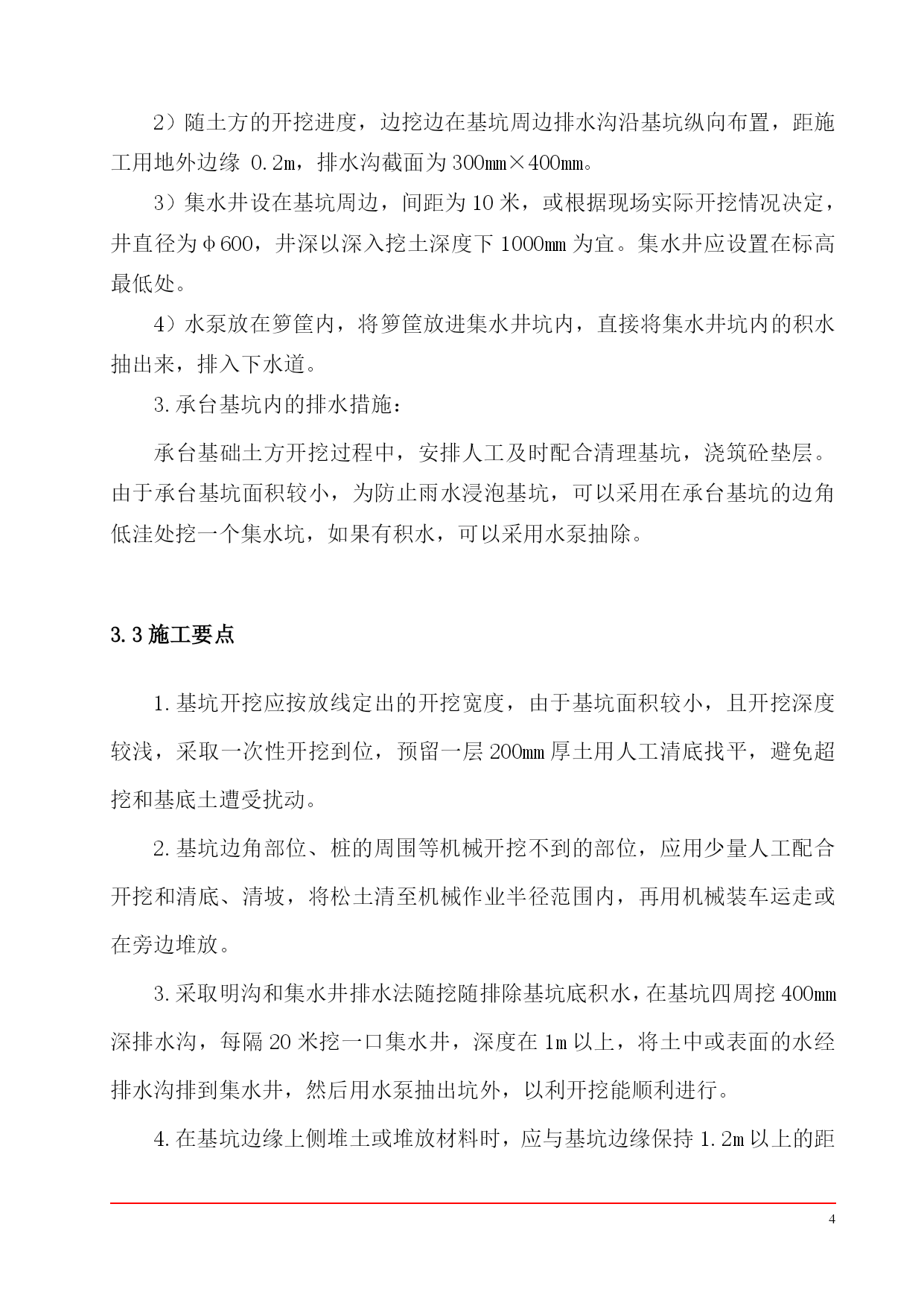

2）随土方的开挖进度，边挖边在基坑周边排水沟沿基坑纵向布置，距施工用地外边缘0.2m，排水沟截面为300mm×400mm。
3）集水井设在基坑周边，间距为10米，或根据现场实际开挖情况决定，井直径为φ600，井深以深入挖土深度下1000mm为宜。集水井应设置在标高最低处。
4）水泵放在箩筐内，将箩筐放进集水井坑内，直接将集水井坑内的积水抽出来，排入下水道。
3.承台基坑内的排水措施：
承台基础土方开挖过程中，
