供热一次网施工组织设计(包含顶管、过路).doc

/NUMPAGES44

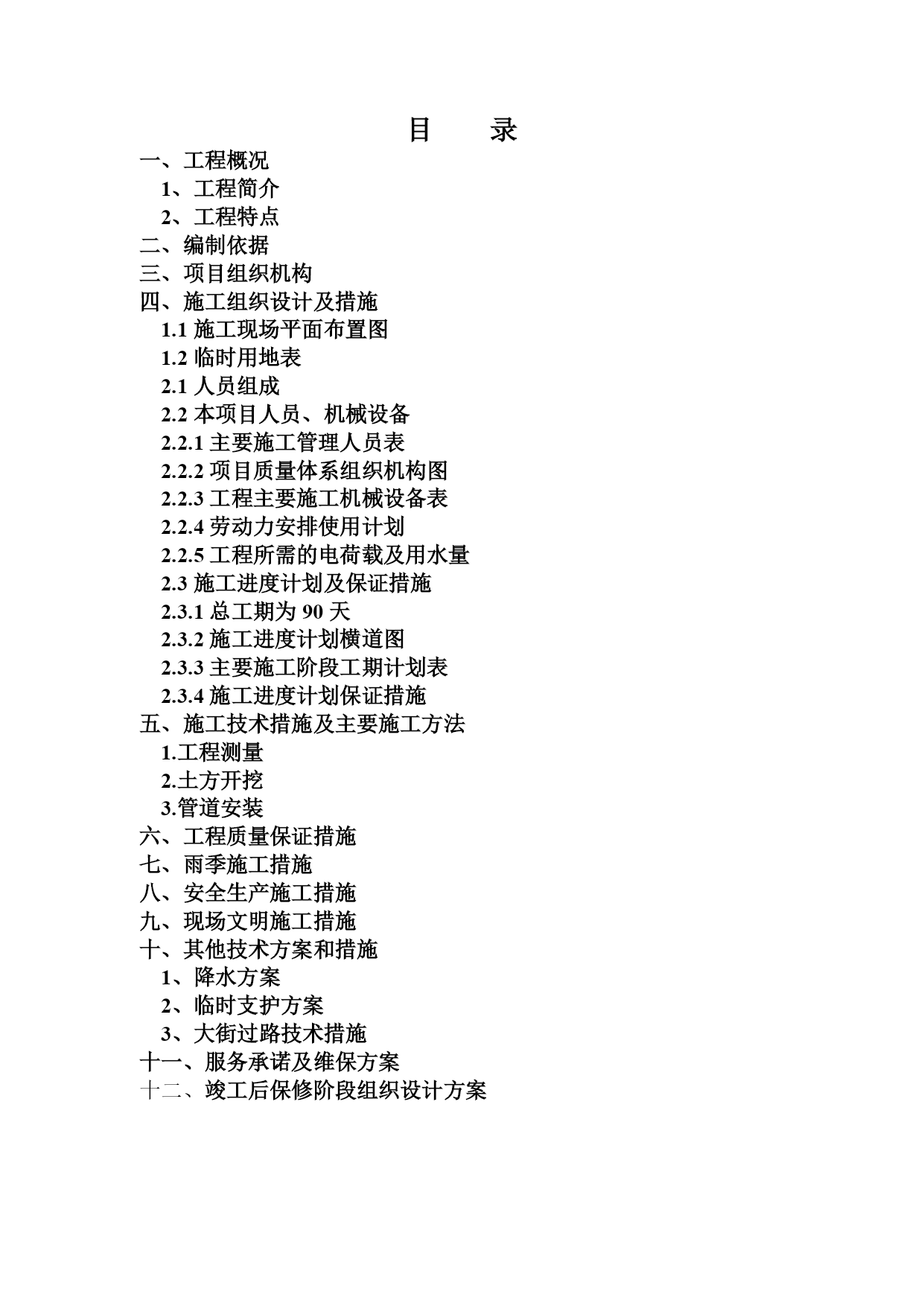

目录
一、工程概况
1、工程简介
2、工程特点
二、编制依据
三、项目组织机构
四、施工组织设计及措施
1.1施工现场平面布置图
1.2临时用地表
2.1人员组成
2.2本项目人员、机械设备
2.2.1主要施工管理人员表
2.2.2项目质量体系组织机构图
2.2.3工程主要施工机械设备表
2.2.4劳动力安排使用计划
2.2.5工程所需的电荷载及用水量
2.3施工进度计划及保证措施
2.3.1总工期为90天
2.3.2施工进度计划横道图
2.3.3主要施工阶段工期计划表
2.3.4施工进度计划保证措施
五、施工技术措施及主要施工方法
1.工程测量
2.土方开挖
3.管道安装
六、工程质量保证措施
七、雨季施工措施
八、安全生产施工措施
九、现场文明施工措施
十、其他技术方案和措施
1、降水方案
2、临时支护方案
3、大街过路技术措施
十一、服务承诺及维保方案
十二、竣工后保修阶段组织设计方案

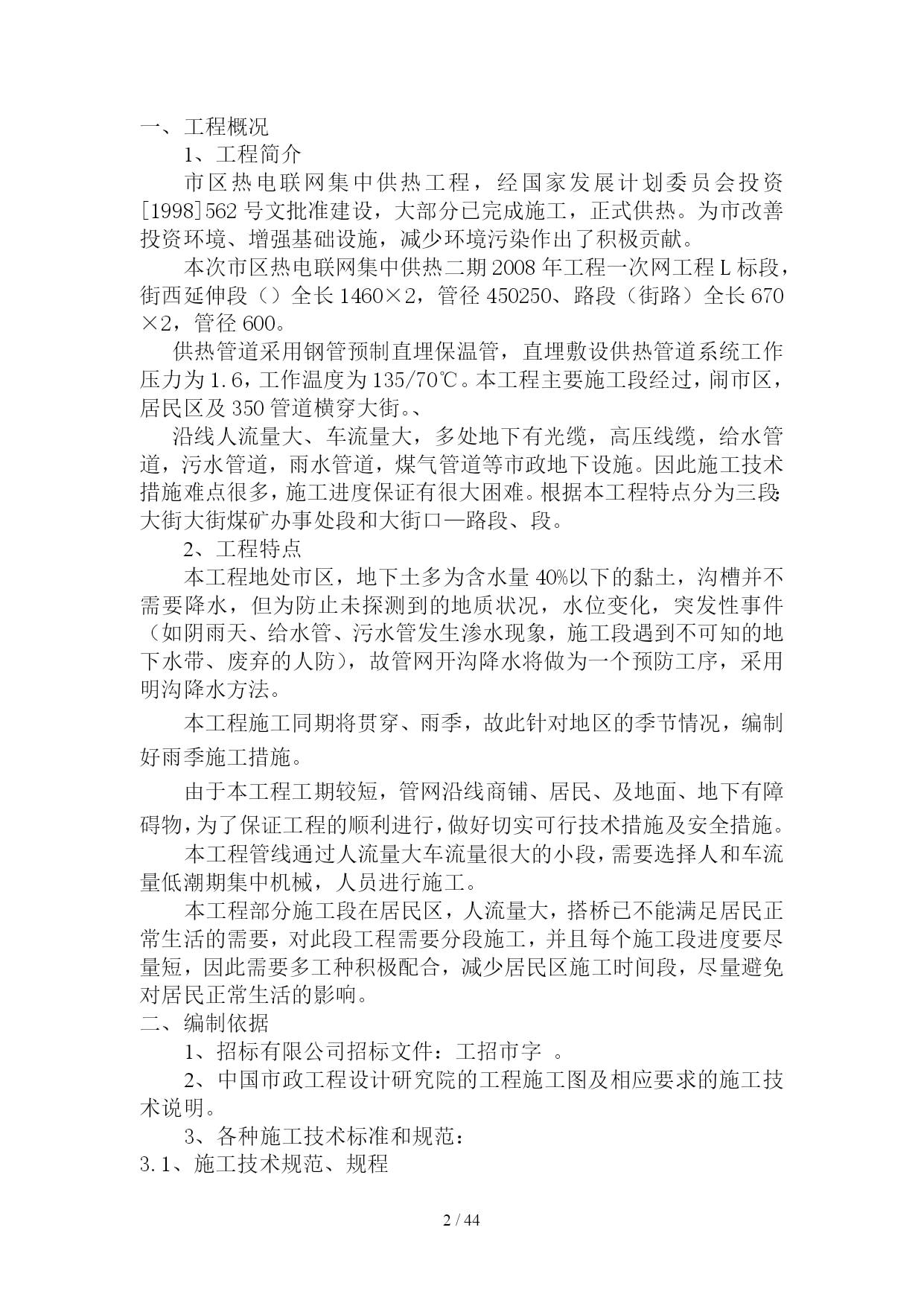

一、工程概况
1、工程简介
市区热电联网集中供热工程，经国家发展计划委员会投资[1998]562号文批准建设，大部分已完成施工，正式供热。为市改善投资环境、增强基础设施，减少环境污染作出了积极贡献。
本次市区热电联网集中供热二期2008年工程一次网工程L标段，街西延伸段（）全长1460×2，管径450250、路段（街路）全长670×2，管径600。
供热管道采用钢管预制直埋保温管，直埋敷设供热管道系统工作压力为1.6，工作温度为135/70℃。本工程主要施工段经过，闹市区，居民区及350管道横穿大街。、
沿线人流量大、车流量大，多处地下有光缆，高压线缆，给水管道，污水管道，雨水管道，煤气管道等市政地下设施。因此施工技术措施难点很多，施工进度保证有很大困难。根据本工程特点分为三段：大街大街煤矿办事处段和大街口—路段、段。
2、工程特点
本工程地处市区，地下土多为含水量40%以下的黏土，沟槽并不需要降水，但为防止未探测到的地质状况，水位变化，突发性事件（如阴雨天、给水管、污水管发生渗水现象，施工段遇到不可知的地下水带、废弃的人防），故管网开沟降水将做为一个预防工序，采用明沟降水方法。
本工程施工同期将贯穿、雨季，故此针对地区的季节情况，编制好雨季施工措施。
由于本工程工期较短，管网沿线商铺、居民、及地面、地下有障碍物，为了保证工程的顺利进行，做好切实可行技术措施及安全措施。
本工程管线通过人流量大车流量很大的小段，需要选择人和车流量低潮期集中机械，人员进行施工。
本工程部分施工段在居民区，人流量大，搭桥已不能满足居民正常生活的需要，对此段工程需要分段施工，并且每个施工段进度要尽量短，因此需要多工种积极配合，减少居民区施工时间段，尽量避免对居民正常生活的影响。
二、编制依据
1、招标有限公司招标文件：工招市字。
2、中国市政工程设计研究院的工程施工图及相应要求的施工技术说明。

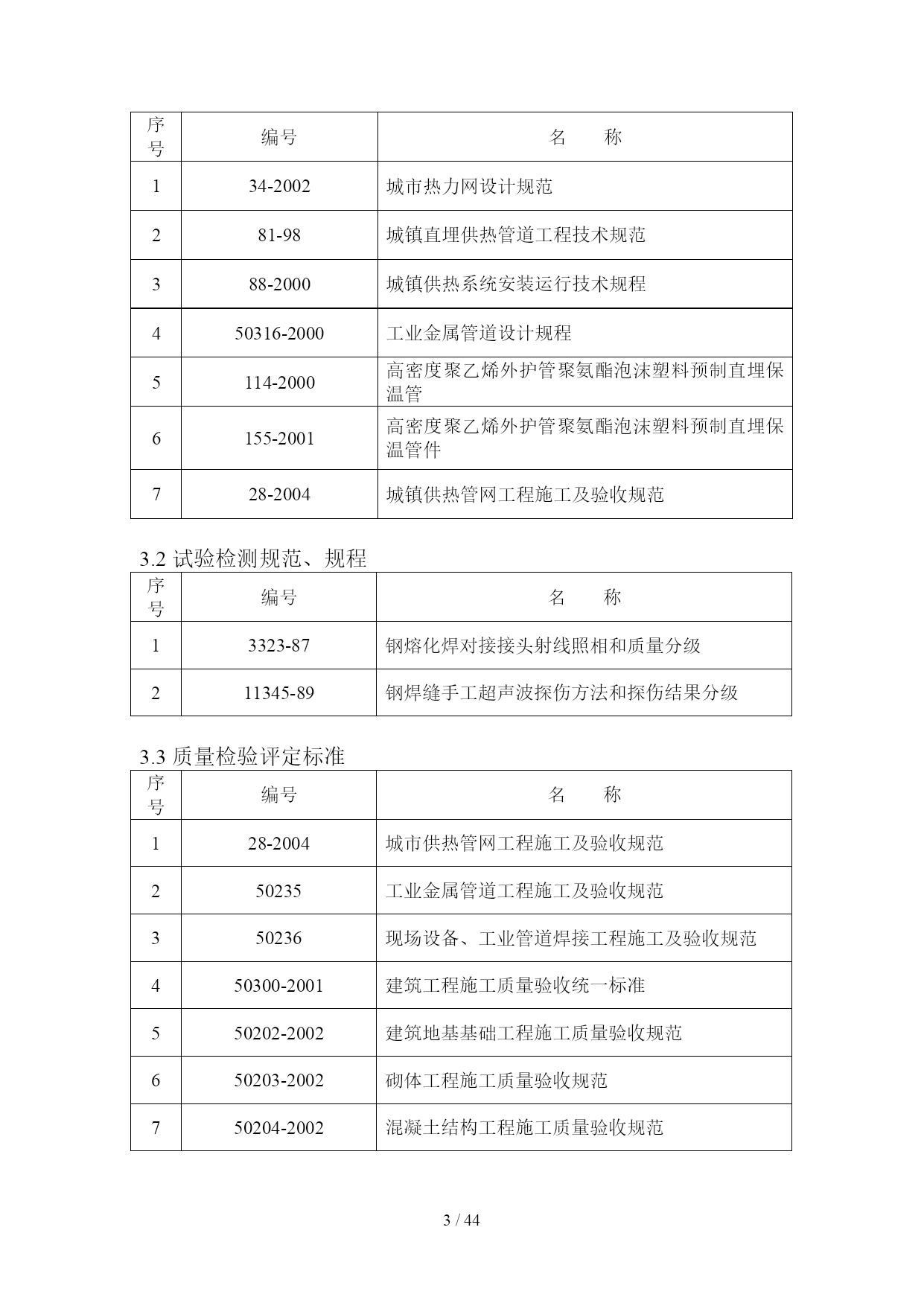

3、各种施工技术标准和规范：
3.1、施工技术规范、规程
序号编号名称134-2002城市热力网设计规范281-98城镇直埋供热管道工程技术规范388-2000城镇供热系统安装运行技术规程450316-2000工业金属管道设计规程5114-2000高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管6155-2001高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管件728-2004城镇供热管网工程施工及验收规范
3.2试验检测规范、规程
序号编号名称13323-87钢熔化焊对接接头射线照相和质量分级211345-89钢焊缝手工超声波探伤方法和探伤结果分级
3.3质量检验评定标准
序号编号名称128-2004城市供热管网工程施工及验收规范250235工业金属管道工程施工及验收规范350236现场设备、工业管道焊接工程施工及验收规范450300-2001建筑工程施工质量验收统一标准550202-2002建筑地基基础工程施工质量验收规范650203-2002砌体工程施工质量验收规范750204-2002混凝土结构工程施工质量验收规范850208-2002地下防水工程施工质量验收规范90209-2002建筑地面工程施工质量验收规范

3.4安全及其他标准
序号编号名称159-99建筑施工安全检查标准250328-2001建筑工程文件归档整理规范313（J）35-2002建筑工程技术资料管理规程
三、组织机构图
材料管理
预算管理
安全管理
计划管理
试验管理
施工管理
技术管理
财务管理
\o\(项目经理,)
总工程师
项目副经理
加工班
管道班
土建班
土方班

四、施工组织设计及措施

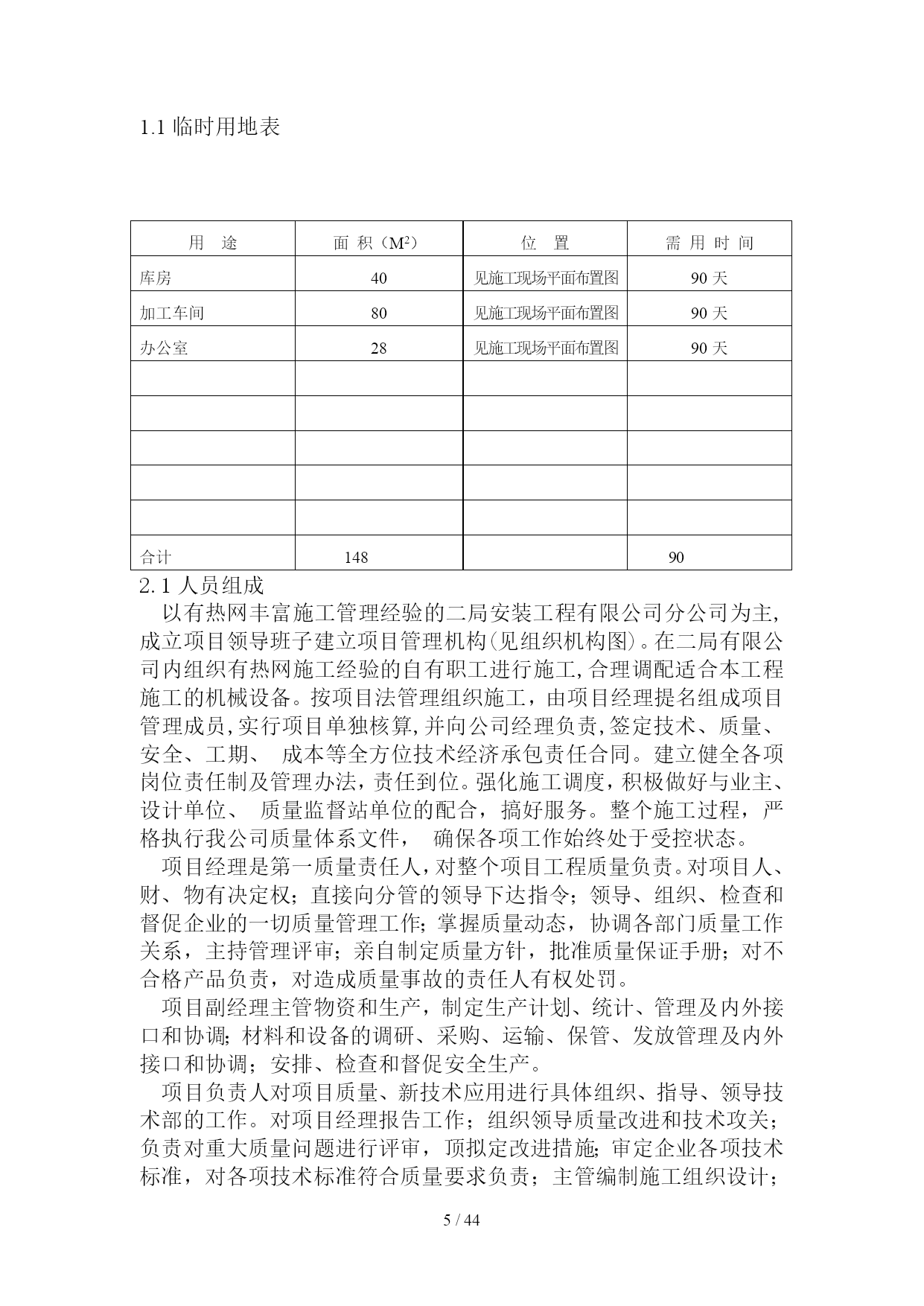

1.1临时用地表

用途面积（M2）位置需用时间库房40见施工现场平面布置图90天加工车间80见施工现场平面布置图90天办
